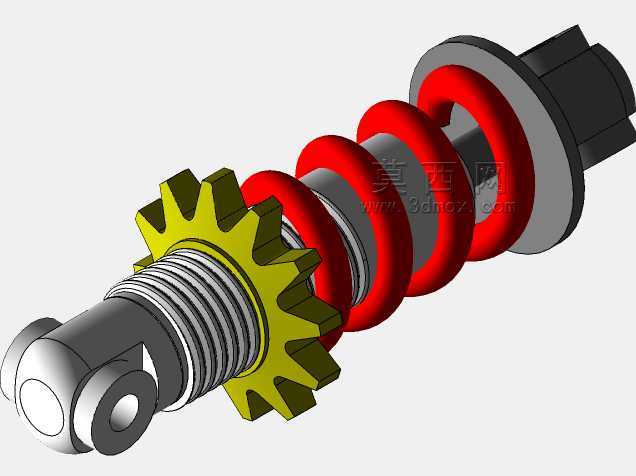

带调节齿盘的圆柱螺旋弹簧减震结构

　　日常做行走类设备底盘结构设计时，这类带预压调节齿盘的减震结构出镜率极高，它不是单纯靠弹簧硬扛冲击力的简易构件，而是把弹簧支撑、阻尼缓冲、预紧力调节、安装对接几个功能整合到了一起，适配范围覆盖小型非道路作业车辆、轻型代步设备、工业移动平台的悬架缓冲点位。先从安装边界说起，结构两端的铰接吊耳是核心安装基准，下端的叉型耳座带贯通销轴孔，用来对接底盘侧的固定支座，上端的轴头配合端盖结构连接承载侧的摆臂或者车架，两个铰接点的轴线保持平行，安装时要保证整个减震器的受力方向和弹簧压缩方向完全同轴，避免侧向分力让弹簧出现偏磨、活塞杆卡滞的问题，这类小尺寸减震单元的有效压缩行程通常控制在总长度的三分之一左右，预压调节齿盘的调节行程一般留足15到20毫米，方便根据不同的承载重量调整弹簧初始预紧力，避免空载时弹簧过硬颠簸、重载时弹簧压并失效。

　　再看结构设计的逻辑，中间的红色圆柱螺旋弹簧是主要的弹性承载部件，选材通常是65Mn弹簧钢，绕制完成后做喷丸强化和回火定型处理，保证反复压缩过程中的刚度稳定性，弹簧两端的支撑座做了磨平处理，和中间的阻尼套筒端面完全贴合，避免压缩过程中弹簧出现窜动。套在弹簧内侧的是阻尼芯组件，外露的多圈波纹结构是阻尼套筒的防尘伸缩段，内部填充阻尼脂或者集成小型液压阻尼孔，用来吸收弹簧压缩回弹过程中的震荡能量，不会出现车辆压过坑洼后反复弹跳的问题。卡在阻尼套筒外侧的黄色齿盘是预压调节机构，齿盘内侧和套筒外壁的梯形螺纹配合，转动齿盘就能推动下端弹簧座上下移动，调整弹簧的初始压缩量，齿盘外缘的棘齿结构是用来锁止的，调整到位后可以和配套的锁止卡爪啮合，避免设备运行过程中齿盘受震动回转，导致预紧力偏移。

　　实际选型应用的时候，要先核算安装点位的最大动载荷，弹簧的线刚度要匹配承载重量，比如单轮承载100公斤的小型移动平台，选弹簧线刚度20N/mm左右的规格就足够，预压量调整到10毫米左右，能抵消空载状态下的间隙，同时保证遇到20毫米以内的路面凸起冲击时，弹簧不会被直接压并。安装过程中要注意，两端铰接点的销轴要加注润滑脂，避免长期摆动出现磨损松旷，齿盘调节完成后一定要确认锁止结构卡入棘齿，不能靠螺纹的自锁力硬扛震动载荷。这类结构相比普通的无调节减震器，优势在于可以根据实际装车后的驾乘感受、承载重量变化灵活调整减震软硬，不需要更换不同刚度的弹簧，后期维护时只需要定期检查阻尼套筒的防尘套有没有破损、弹簧有没有出现裂纹或者永久变形，铰接销轴的磨损量超过0.5毫米的时候及时更换衬套就能保证正常使用。很多新手做结构设计的时候容易忽略减震器的安装角度，把它完全垂直布置，其实在摆臂跳动的过程中，减震器的受力角度会发生小幅变化，所以两端的铰接结构必须保留足够的摆动间隙，不能用刚性连接硬锁，不然很容易在冲击载荷下把吊耳掰断。另外弹簧的内径要比阻尼套筒的外径大2到3毫米，避免弹簧压缩出现弯曲的时候和套筒外壁发生摩擦，产生异响或者磨损弹簧表面的防锈涂层。
