十字轴式万向联轴器结构设计

项目分类:机械图纸 发布时间:2021-11-08 ID:371737
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计

在各类需要补偿两轴间角度偏差、径向偏移的传动场景中,万向联轴器是应用极为广泛的轴系连接件,从中小型输送设备的动力传递,到机床进给机构的扭矩传输,再到轻工机械的传动链路搭建,都能见到这类部件的身影。不同于刚性联轴器对两轴同轴度的严苛要求,这类万向联轴器可以在两轴存在一定夹角的工况下稳定传递扭矩,适配安装过程中难以完全消除的轴系对位偏差,也能补偿设备运行过程中因机架形变、振动带来的轴系相对位移,避免轴端因附加载荷出现疲劳断裂、轴承过早磨损等问题。

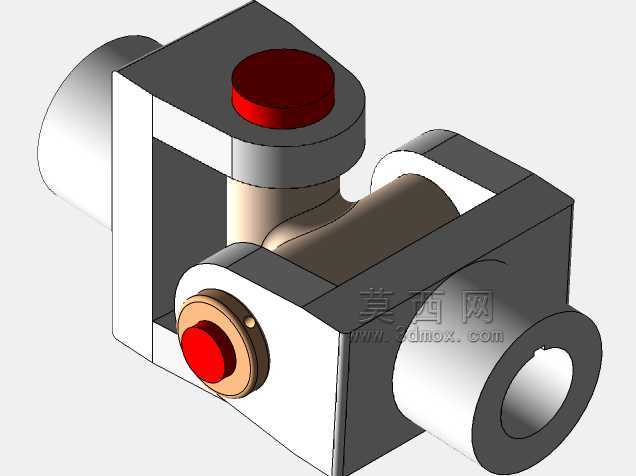

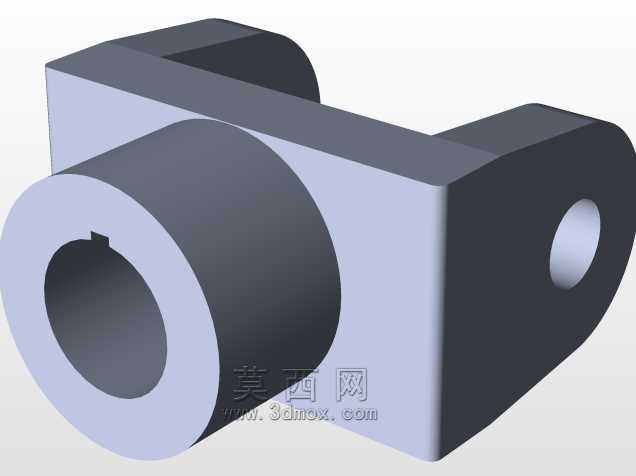

从结构设计来看,这款万向联轴器采用分体式叉架配合十字销轴的经典结构,两个叉形接头分别对应主动轴与从动轴的连接端,每个叉架上设置两个同轴的销孔,十字轴的四个轴颈分别嵌入两个叉架的销孔内,形成两组互相垂直的回转副,以此实现两轴在不同夹角下的扭矩传递。十字轴的轴颈位置设计有衬套结构,能够降低回转过程中的摩擦损耗,同时衬套可更换的设计也能延长部件整体的使用寿命,避免叉架主体因轴颈磨损直接报废。端部的红色端盖用于封堵销孔外侧,既可以阻挡外界粉尘、切削液进入回转摩擦面,也能限制十字轴的轴向窜动,保证回转精度的稳定性。

在实际选型应用中,这类万向联轴器的安装边界需要结合配套轴径确定,两端的轴孔分别与主动轴、从动轴采用键连接传递扭矩,轴孔的深度、键槽的宽度都需要匹配对应轴的尺寸参数,避免出现配合过松导致的传动冲击,或是配合过紧造成的装配困难。叉架的外形尺寸需要考虑安装空间的回转半径,当两轴处于最大允许夹角时,叉架的外轮廓不能与周边的机架、护罩等部件发生运动干涉,设计过程中需要通过运动仿真验证极限夹角下的轮廓包络范围,预留足够的安全间隙。十字轴的轴颈直径、叉架的壁厚需要根据所需传递的额定扭矩核算,保证在冲击载荷下不会出现叉架断裂、十字轴弯曲变形等失效问题。

不同于带伸缩功能的长轴式万向联轴器,这款紧凑型万向联轴器更适合轴间距较短、安装空间局促的传动场景,整体结构没有多余的冗余设计,所有部件都围绕扭矩传递、角度补偿两个核心功能布局。回转副的间隙控制是这类部件设计的关键,间隙过大会导致传动正反转切换时出现空程误差,影响传动精度,间隙过小则会增大回转阻力,加剧摩擦面的磨损,因此在销孔与衬套、衬套与十字轴颈的配合公差选择上,需要结合使用场景的精度要求、运行转速综合确定,低速重载场景可以适当放大间隙保证运转顺畅,高精度中速场景则需要严格控制间隙量,保证传动的同步性。日常维护过程中,十字轴的摩擦面需要定期补充润滑脂,端盖上可以预留注油孔,方便在不拆解部件的情况下完成润滑保养,降低运维的工作量。
