凸缘刚性法兰联轴器结构设计

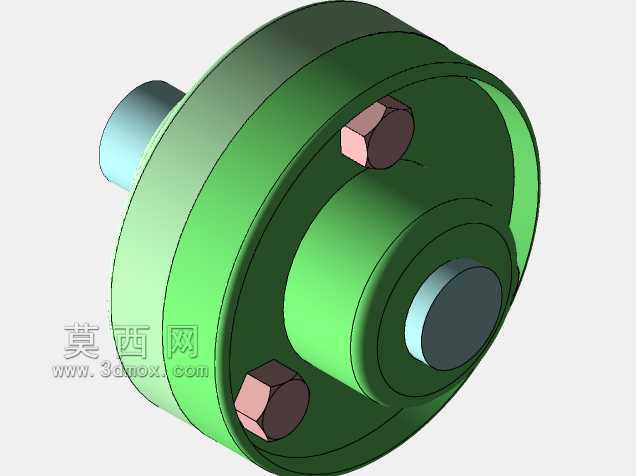

　　在各类工业传动系统中，轴系连接的可靠性直接决定整套设备的运行稳定性，法兰联轴器作为刚性联轴器的典型结构，是中小转矩工况下实现两轴同轴传动的核心部件，广泛应用于输送机驱动端、水泵动力输入端、减速机输出轴连接、普通机床主轴传动等对同轴度要求较高、运行过程无显著径向偏移的传动场景中。这类联轴器依靠两个带凸缘的半联轴器分别与主动轴、从动轴通过键连接实现周向固定，再沿法兰盘圆周均布的螺栓组将两个半联轴器锁紧为整体，依靠结合面的摩擦力与螺栓的抗剪能力传递工作转矩，结构无缓冲吸振元件，不存在传动间隙，能够实现精准的转矩传递，不会出现弹性联轴器长期运行后的弹性元件疲劳老化问题，维护成本极低，适合在转速稳定、载荷无剧烈冲击的固定安装设备中使用。

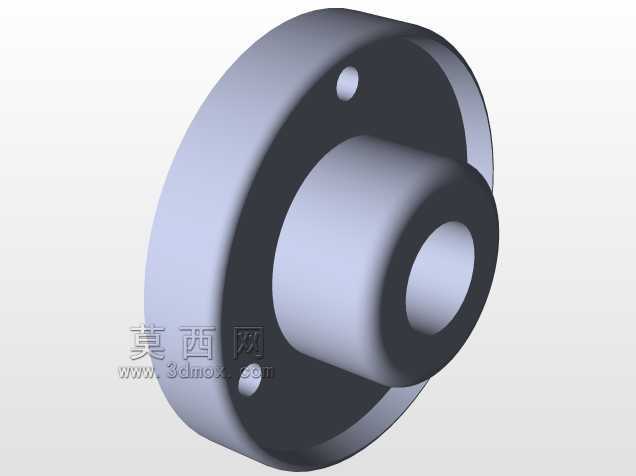

　　从结构设计逻辑来看，该款法兰联轴器采用止口对中结构，也就是其中一个半联轴器的端面加工出凸台止口，另一个半联轴器对应位置加工出匹配的凹槽，装配时两个半联轴器通过止口嵌合实现径向定位，无需反复调整同轴度即可保证两轴的对中精度，相比依靠铰制孔螺栓对中的结构，装配难度更低，普通安装人员即可完成对位操作。法兰盘上的螺栓孔采用圆周均布设计，螺栓选用普通六角头螺栓，装配时按照对角线顺序分次拧紧，避免法兰盘结合面出现翘曲间隙，保证结合面的有效接触面积，防止运行过程中出现螺栓受载不均导致的断裂问题。两个半联轴器的轴孔部分根据适配轴径设计有对应的键槽，采用普通平键连接实现轴与半联轴器的周向固定，轴孔端部设计有倒角，方便装配时轴的导入，

　　同时避免轴孔棱边划伤轴表面。从安装边界来看，这类联轴器的径向尺寸需要结合所传递的转矩大小核算螺栓分布圆直径，保证螺栓间距满足扳手操作空间要求，避免装配时扳手无法就位拧紧螺栓；轴向尺寸需要预留足够的轴伸插入深度，保证轴与半联轴器的配合长度满足转矩传递的挤压强度要求，同时半联轴器的轮毂外径不能超过相邻轴承端盖、密封件的安装空间，避免与周边固定部件发生运动干涉。在实际选型应用中，需要注意这类刚性法兰联轴器不具备补偿两轴相对偏移的能力，因此安装时必须严格保证主动轴与从动轴的同轴度误差在允许范围内，若两轴存在较大的径向、角向偏移，运行过程中会在轴、轴承、联轴器本体上产生附加载荷，加剧轴承磨损，甚至引发轴的疲劳断裂。

　　在传动系统启动载荷较大的工况下，可以将普通螺栓更换为铰制孔螺栓，依靠螺栓杆的剪切与挤压承载转矩，提升联轴器的过载能力，避免结合面打滑导致的传动失效。日常运维过程中，仅需要定期检查螺栓的预紧力，观察法兰结合面是否存在相对滑移的痕迹，无需像弹性联轴器那样定期更换易损元件，长期运行的可靠性表现优异。建模过程中需要重点关注止口配合面的公差设计，凸台与凹槽的配合选用过渡配合，既保证装配时的对中精度，又不会出现装配卡滞的问题；螺栓孔的位置度公差需要严格控制，保证两个半联轴器装配时所有螺栓都能顺利穿入，不会出现螺栓别劲的情况；轴孔与轴的配合根据载荷性质选用不同的公差带，重载工况下选用较紧的过渡配合，轻载工况下可选用间隙较小的间隙配合，方便拆装维护。法兰盘的厚度需要结合螺栓的预紧力与传递转矩的大小进行强度核算，避免法兰盘在螺栓预紧力作用下出现弯曲变形，导致结合面贴合不严。轮毂部分的长度需要保证与轴的配合长度足够，避免键连接的挤压应力超过材料许用值，同时轮毂外圆与轴孔的同轴度需要控制在合理范围内，保证联轴器运转时的动平衡性能，降低高速运行时的振动值。
