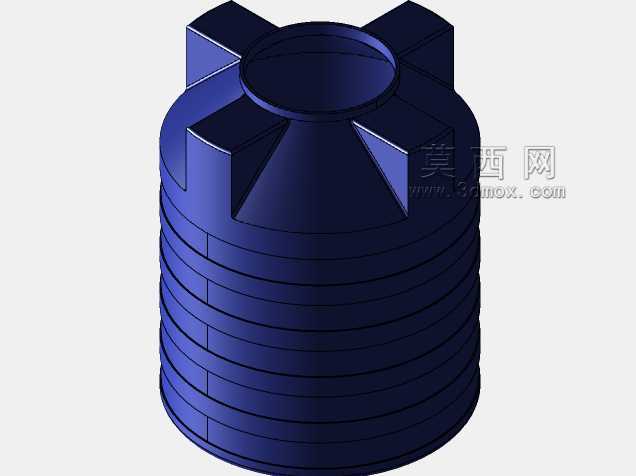

Fusion360设计的带加强筋储液罐体结构

　　日常做工业储液配套结构设计时，这类带顶部凸台加强的立式圆柱罐体是很常见的结构件，多数应用在中小型工业流体存储、化工试剂中转、民用供水储水、小型设备配套储液单元场景里，区别于大型焊接储罐，这类一体成型结构的罐体更适合小容积、批量生产的应用工况，能避免焊接带来的焊缝腐蚀、渗漏风险，结构一致性更好。

　　从实际功能来看，这类罐体核心作用是承载液态介质，外壁的环形凸起结构一方面是做结构加强，提升薄壁罐体的环向刚度，避免盛装介质后罐体受内压出现鼓胀变形，另一方面环形的凸起也能作为罐体堆叠、外部卡箍安装的定位基准，在做设备集成时，配套的固定抱箍可以直接卡在环槽位置，不需要额外做定位结构，能减少配套安装件的设计工作量。顶部的四个径向凸台结构，是做安装接口预留的，这类凸台可以用来加工外螺纹或者安装快接接头，作为进液、出液、排气、液位检测的接口位，四个凸台沿圆周均布，能根据实际管路走向灵活选择接口位置，不需要额外在罐体侧壁开孔，降低开孔带来的结构强度削弱风险。

　　设计这类罐体的时候，首先要确定的是容积参数对应的筒体直径与高度比例，立式储液罐的高径比一般控制在1.2:1到1.8:1之间，这个比例区间的罐体放置稳定性更好，重心不会过高，同时占地面积相对合理。壁厚设计要结合盛装介质的密度、存储压力来核算，常温常压下的储液结构，塑料一体成型的话壁厚一般取3-5mm，金属冲压或者旋压成型的话壁厚可以取1.5-3mm，配合外壁的环形加强筋，就能满足刚度要求，不需要额外做加厚处理，能控制材料成本。顶部的凸台高度要满足接头安装的螺纹长度要求，一般凸台高出顶面的尺寸不小于15mm，保证接头拧紧后有足够的啮合长度，不会出现渗漏。凸台和筒体连接的位置要做圆角过渡，避免应力集中，尤其是一体注塑或者3D打印成型的结构，直角连接位置很容易在受内压或者跌落冲击时出现开裂，圆角半径一般取壁厚的0.5-1倍，能有效分散应力。

　　安装边界方面，这类罐体一般是立式放置，底部可以设计成平底结构直接放置在支撑平面上，也可以配合环形的安装底座做固定，底部如果做平底的话，要保证底面的平面度公差在1mm以内，避免放置时出现晃动。如果是做设备内嵌安装，罐体的外径要和设备预留的安装腔预留2-3mm的安装间隙，方便装配时调整位置，顶部的凸台外沿不能超出罐体最大外径，避免装配时和安装腔侧壁产生干涉。外壁的环形加强筋的凸起高度一般取壁厚的1-2倍，凸起宽度和壁厚相当，既能够保证加强效果，也不会在成型时出现缩痕等缺陷。顶部的开口是做灌装或者内部清洗用的，开口直径一般根据罐体容积来定，100L以下的罐体开口直径取150-200mm就能满足操作要求，开口位置可以配合密封盖做密封，密封盖和开口的配合要考虑密封圈的安装槽位置，保证密封可靠性。

　　实际建模过程中，这类回转类为主的结构，优先用旋转特征做主体结构，再通过拉伸切除或者拉伸凸台做顶部的四个均布凸台，环形的加强筋可以通过阵列或者旋转切除的方式生成，要注意所有特征的过渡圆角处理，避免出现尖锐棱角，一方面是减少成型缺陷，另一方面也能避免安装使用过程中划伤操作人员。做结构验证的时候，可以对罐体做静力学仿真，固定底部约束，在内壁施加对应介质压力的载荷，查看罐体的变形量和应力分布，重点检查凸台和筒体连接位置、环形筋和筒体连接位置的应力值，如果应力超过材料许用应力，可以适当加大过渡圆角或者调整筋的尺寸，优化结构强度。这类结构如果是用于食品级介质存储，还要注意内壁的粗糙度要求，内壁要做光滑处理，避免残留介质滋生细菌，外壁的结构可以根据实际需求做标识槽，用来粘贴液位标识或者介质类型标识。
