快装式管道连接三夹钳结构设计

　　在食品饮料、生物医药、精细化工等对管路洁净度、拆装效率有高要求的生产场景里，管路连接的可靠性与操作便捷性直接影响生产线运维效率与介质输送安全性，这款三夹钳正是针对这类场景开发的快装式管路夹紧连接件。不同于普通螺纹法兰连接需要多组螺栓对称紧固、拆装需借助扳手等工具的繁琐流程，该三夹钳采用偏心凸轮式锁紧结构，扳动单侧的快拆手柄即可完成整个圆周方向的均匀夹紧，单人徒手操作就能在数秒内完成管路对接或拆卸，完全适配需要频繁拆洗、更换管路段的生产工况，比如CIP清洗环节的管路切换、批次生产后的管路消杀作业，能大幅降低一线运维人员的操作强度，减少停机等待时间。

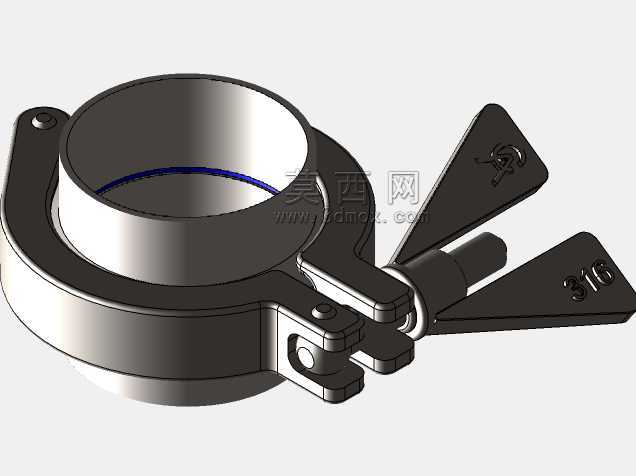

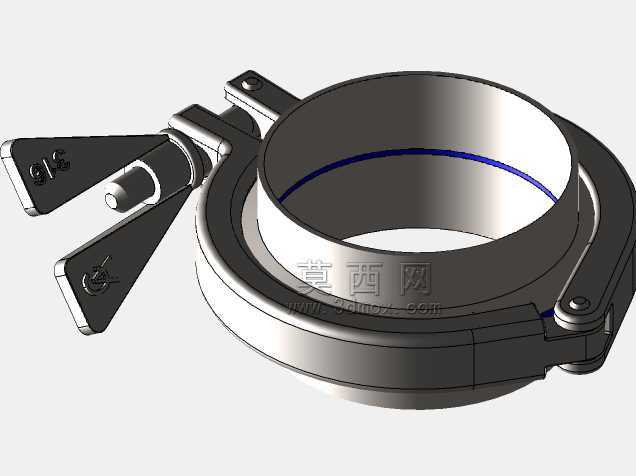

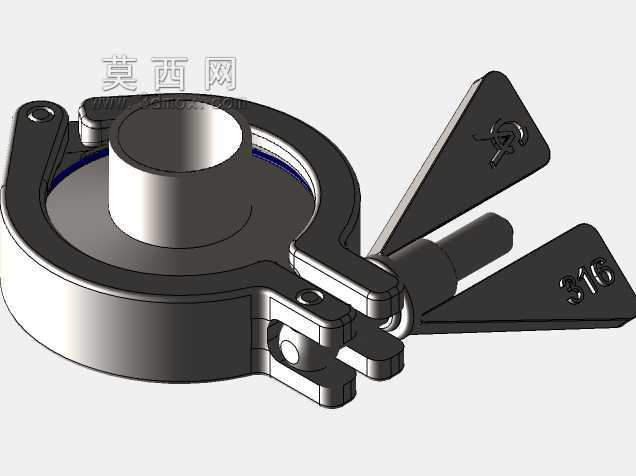

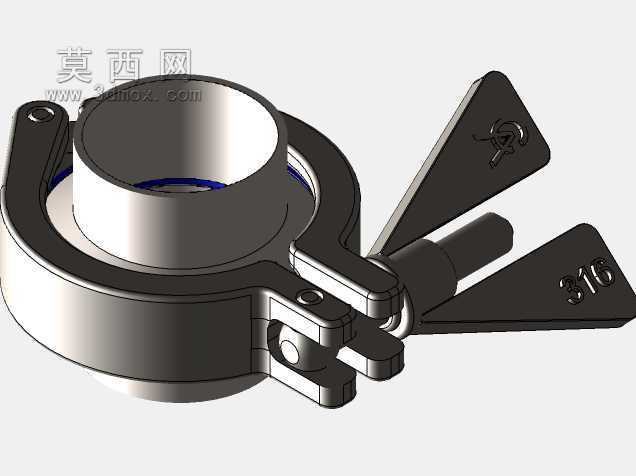

　　从结构设计逻辑来看，这款夹钳的主体采用环形抱合式结构，整体为对称式布局，铰接端与锁紧端分别布置在环形结构的对侧，抱合环的内侧加工有与标准快装接头法兰外缘匹配的梯形卡槽，安装时卡槽可同时卡入两侧对接接头的法兰凸缘，配合接头法兰之间的密封垫圈，当手柄扳动至锁紧位时，偏心结构会带动抱合环产生径向收紧力，让两侧法兰面均匀压紧密封垫圈，形成可靠的静密封结构，可承受常规工况下1.0MPa以内的管路工作压力，不会出现局部压紧力不足导致的渗漏问题。夹钳的铰接销轴采用间隙配合设计，开合过程无卡滞，手柄表面做了防滑纹理处理，即便操作人员佩戴防护手套也能稳定施力，不会出现打滑脱手的情况。

　　从安装边界与适配性来看，这款夹钳的环形内径严格匹配对应公称通径的快装接头尺寸，抱合环的轴向宽度完全覆盖接头法兰的凸缘厚度，安装后不会出现法兰脱出的问题；夹钳整体的外轮廓尺寸经过优化，锁紧状态下手柄的外伸长度控制在合理范围，不会在管路排布密集的区域与相邻管路、支架产生干涉，铰接端的销轴端部做了铆压防脱处理，长期使用不会出现销轴窜出、零件散落的情况。夹钳的所有棱角位置都做了圆弧倒钝处理，没有尖锐的毛刺飞边，一方面避免安装操作时划伤操作人员，另一方面也不会在洁净生产场景中积存灰尘、残留介质，符合卫生级管路配件的设计要求。

　　在实际选型应用中，这类三夹钳通常搭配同规格的不锈钢快装接头、硅胶或四氟密封垫圈使用，可适配不锈钢管路、塑料管路等多种材质的洁净管路系统，除了常规的流体输送管路，也可用于粉体输送管路的末端连接、真空管路的快速对接场景。设计过程中对夹钳的受力路径做了完整的校核，锁紧状态下的夹紧力均匀分布在整个环形接触面上，不会出现局部应力集中导致的夹钳变形、法兰压损问题，长期反复拆装后仍能保持稳定的夹紧力，密封性能不会出现明显衰减。夹钳的开合角度经过合理设定，完全打开状态下可直接从接头法兰外侧径向装入，不需要沿管路轴向窜动较长距离，在管路排布紧凑、轴向操作空间不足的场景下也能顺利完成安装，这一设计细节在老旧生产线的管路改造、设备旁的管路接驳场景中实用性极强，不需要调整原有管路的排布位置就能直接替换安装。
