气动双路分料输送换向装置结构

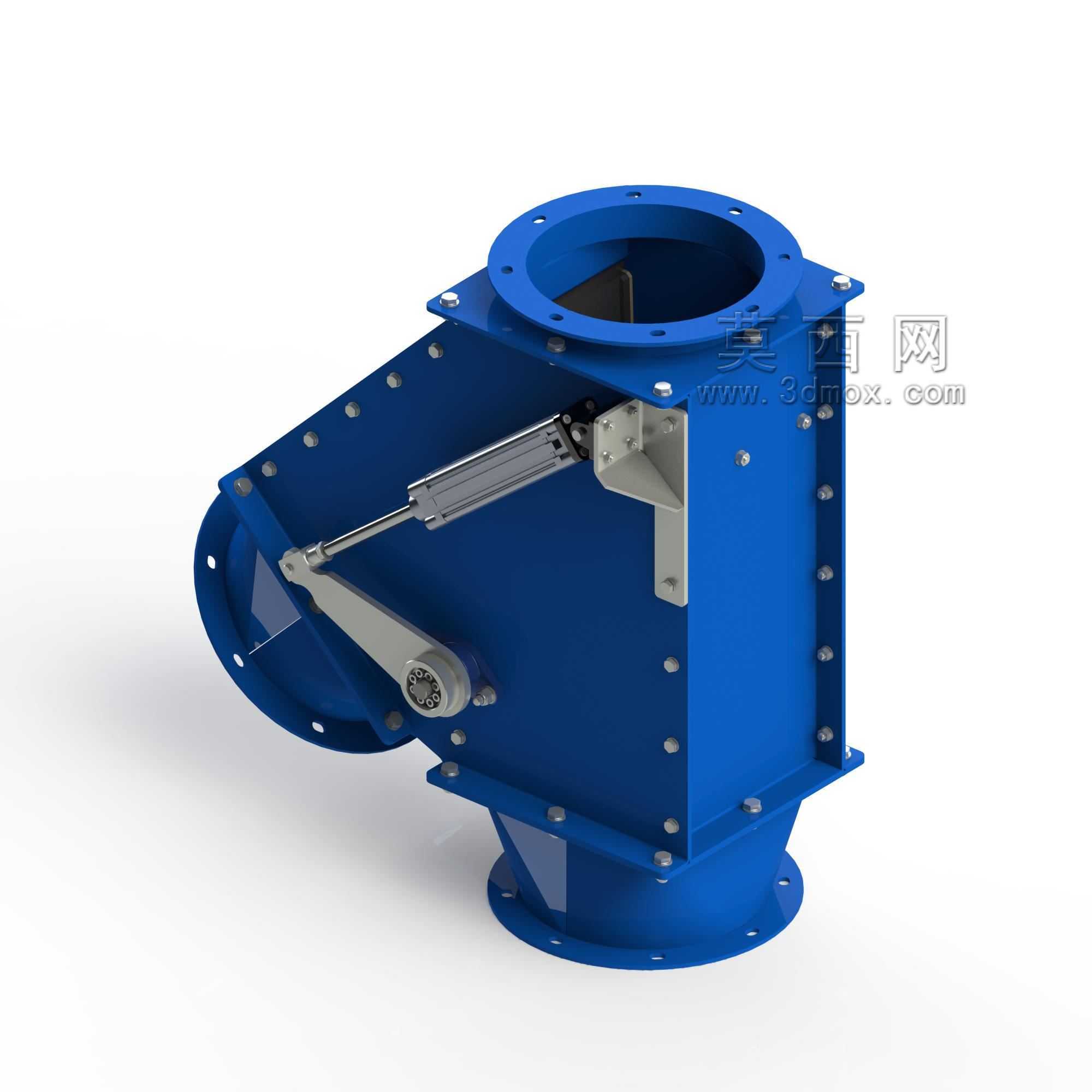

　　在散料气力输送、粮食仓储转运、建材粉体加工、化工颗粒配料的生产现场，经常会遇到单条上游输送管线需要向两个不同下游料仓、受料点位切换供料的工况，这款气动驱动的双路分料结构，就是为解决这类料流换向需求设计的核心管路部件。从现场安装的适配性来看，该装置采用上下垂直+侧向斜出的三通式壳体结构，顶部为圆形法兰接口，用来对接上游的溜管或者气力输送管道，底部垂直向下、侧部斜向引出两个带法兰的出料接口，分别对应两条下游输送路径，所有接口的法兰螺栓孔均采用等圆周均布设计，能直接匹配行业通用的圆形管道法兰安装标准，不需要额外做转接件适配，现场安装时只需要对齐法兰密封面、加装密封垫后穿入螺栓紧固即可，能大幅缩短现场改造的施工周期。

　　从功能实现逻辑来看，该装置的核心换向动作由内置的翻板结构完成，翻板的转轴布置在壳体内部三通交汇的腔室拐点位置，转轴一端延伸出壳体外部，通过曲柄连杆机构与侧部安装的气缸活塞杆端连接。当气缸活塞杆伸出时，会推动连杆带动转轴转动，让翻板贴合侧部出料口的内侧密封面，此时上游落下的物料会全部从底部垂直出料口流出；当气缸活塞杆缩回时，会拉动连杆带动转轴反向转动，让翻板贴合底部出料口的内侧密封面，此时上游落下的物料会全部从侧部斜向出料口流出，整个换向过程不需要人工手动操作，只需要给气缸接入压缩空气气源、搭配电磁换向阀就能实现远程自动控制，换向响应速度快，能适配连续化生产的节拍要求。

　　在结构设计的细节处理上，壳体采用多块钢板折弯后铆接加螺栓紧固的拼接结构，而非整体焊接结构，这种设计一方面降低了大型异形壳体的加工成型难度，不需要定制大型冲压模具就能完成壳体制作，小批量生产时的成本控制更有优势；另一方面，壳体的拼接面都加装了密封胶条，能避免气力输送工况下的粉尘外溢问题，同时当内部翻板出现磨损需要检修更换时，只需要拆开对应位置的连接螺栓就能打开壳体侧板，不需要整体切割拆除设备，后期维护的便捷性更高。气缸的安装座采用折弯钢板焊接在壳体侧部的加强筋位置，安装座上预留了气缸的调节长孔，能在安装调试时调整气缸的行程位置，保证翻板转动到位后能完全贴合出料口密封面，避免出现串料、漏料的问题。转轴穿出壳体的位置设置了密封填料函，能防止输送的细粉料从转轴间隙泄漏，同时也能避免外界的灰尘、水汽进入转轴轴承位置，延长转动部件的使用寿命。

　　从实际使用的工况适配性来看，该装置的内部腔室做了圆弧过渡处理，没有直角积料死角，不管是输送粮食颗粒、塑料粒子这类流动性较好的散料，还是输送水泥粉、粉煤灰这类有一定粘附性的粉体物料，都不会在腔室内出现积料堵料的问题。翻板的边缘加装了耐磨橡胶密封条，在换向贴合时能起到缓冲和密封的双重作用，既可以减少物料冲刷对翻板和壳体密封面的磨损，也能避免两个出料口之间出现串料的情况，保证配料、分料的精度。整个装置的外部没有突出的尖锐棱角，所有连接螺栓的端部都做了沉头处理，能避免现场巡检人员磕碰受伤，也不会在设备表面积留物料粉尘，日常清洁维护更方便。在安装边界的尺寸控制上，该装置的整体高度、侧向伸出长度都做了紧凑化设计，相比传统的摆动式三通分料阀，侧向占用的安装空间更小，能适配厂房内管线布置紧凑、安装空间受限的改造场景，不需要对原有管线做大幅的位置调整就能完成替换安装。
