双板件螺栓螺母紧固连接结构

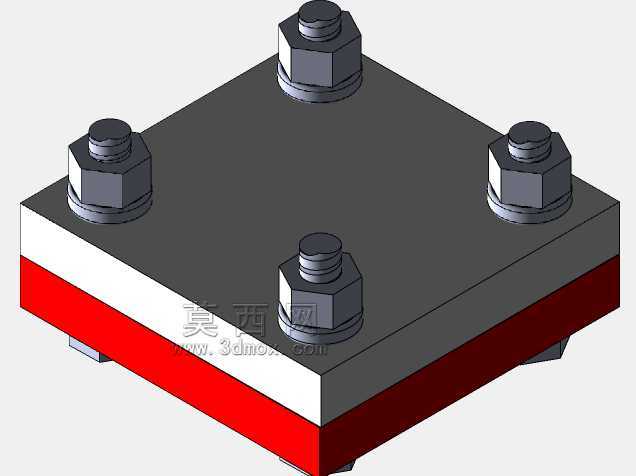

　　在各类机械装配场景中，板件之间的可拆卸紧固连接是极为常见的结构需求，这类结构广泛出现在设备机架拼接、工装夹具层板固定、液压阀块安装面锁紧、防护壳体拼接等工况下，需要兼顾连接可靠性、拆装便捷性与受力均匀性。这套双板件螺栓螺母紧固结构，针对两块叠合板件的四角锁紧需求设计，采用四组外六角螺栓配六角螺母的连接方案，在板件四角对称布置紧固件，让锁紧力均匀覆盖整个板件贴合面，避免局部应力集中导致的板件翘曲、密封失效或者连接松动问题。从实际装配逻辑来看，设计时首先要明确两块被连接板件的总厚度，以此确定螺栓的有效夹持长度，螺栓伸出螺母的端面需要预留2到3个螺距的长度，既保证螺纹啮合长度足够提供可靠锁紧力，也不会因为螺栓过长造成安装干涉、

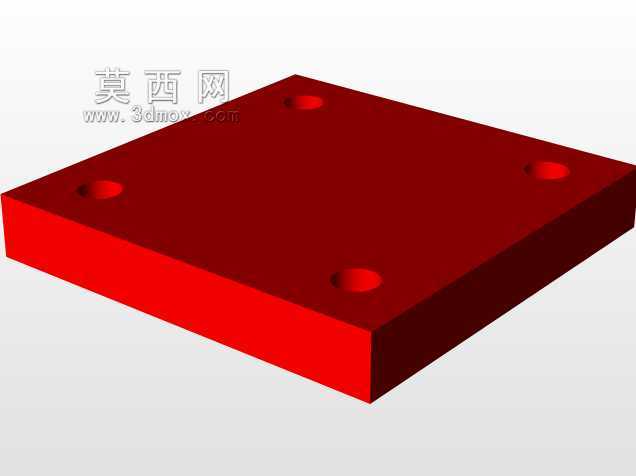

　　浪费材料或者剐蹭周边部件。板件上的螺栓过孔需要比螺栓公称直径大0.5到1mm，预留合理的装配公差，方便装配时快速对位，降低对孔难度，尤其是在多组螺栓同时装配的场景下，合理的过孔间隙能抵消板件加工带来的孔位误差，避免出现螺栓无法穿入的问题。结构中每一组螺栓与板件接触面、螺母与板件接触面都采用平垫贴合设计，增大接触面积，分散紧固件对板件表面的压应力，防止频繁拆装或者长期受载后板件表面被压溃，尤其是当被连接板件为铝材、工程塑料等硬度较低的材质时，平垫的应力分散作用会更加明显。如果是应用在有振动冲击的工况下，还可以在螺母侧加装弹簧垫圈或者采用防松螺母，提升连接的防松性能，避免设备运行过程中螺母松动脱落。从安装边界来看，

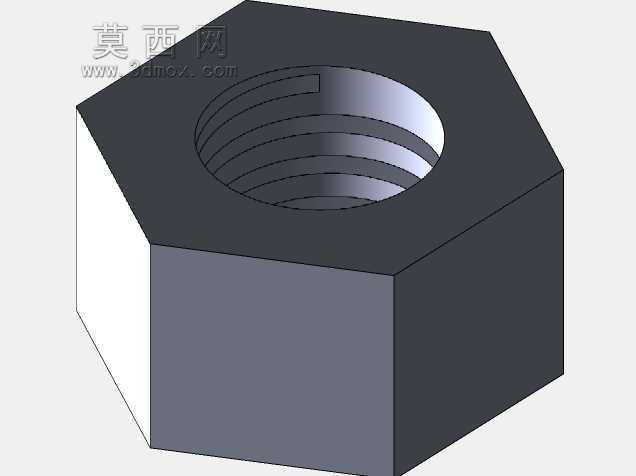

　　这套结构的紧固件全部布置在板件四角位置，螺栓头部与螺母都采用外六角结构，适配普通开口扳手、套筒扳手的拧紧操作，设计时预留了足够的扳手操作空间，不需要特殊工具就能完成拆装，后期维护更换零部件时，可以快速拆开板件，检修内部的组件，不需要破坏原有结构。在受力表现上，四角对称布置的紧固件让整个连接面的受力更加均匀，当板件承受横向剪切力、纵向拉力或者倾覆力矩时，四组紧固件可以共同分担载荷，相比单侧或者不对称布置的连接方案，整体抗载荷能力更强，连接稳定性更好。在实际建模过程中，需要先确定两块板件的外形尺寸与厚度，再根据板件的大小确定螺栓的公称直径与布置间距，通常螺栓中心到板件边缘的距离需要不小于螺栓公称直径的1.5倍，避免板件边缘被螺栓压裂，

　　同时也保证扳手操作时不会碰到板件边缘。螺纹配合部分需要按照标准螺纹参数建模，还原真实的啮合状态，螺栓头部、螺母的外形尺寸严格遵循外六角紧固件的标准尺寸，保证模型可以直接用于装配干涉检查、装配工艺模拟，也能导出工程图用于实际生产加工。这类紧固结构虽然原理简单，但却是机械设计中最基础也最核心的连接单元，设计时的细节处理直接影响整个设备的装配效率、运行可靠性与后期维护成本，合理的紧固件选型与布置方案，能在满足连接强度要求的前提下，降低加工与装配难度，提升整体结构的稳定性。
