网纹滚花圆柱调节旋钮结构设计

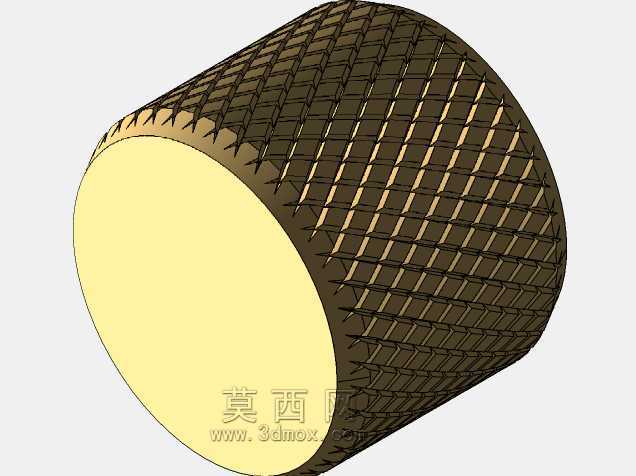

　　日常做设备结构设计时，这类带网纹滚花的圆柱件是调节类机构里出镜率极高的零件，很多人觉得滚花只是外观装饰，实际在手动操作场景里，滚花的参数直接决定了操作手感和长期使用的可靠性。先从实际应用场景说起，这类零件常出现在小型设备的手动调节端，比如试验台的微调旋钮、工装夹具的锁紧捏手、小型仪器的档位调节帽，不需要额外工具，徒手就能拧动完成锁紧或者参数微调，操作时手指和零件接触面的摩擦力是核心设计指标，滚花的存在就是为了替代光滑圆柱面容易打滑的问题，尤其是手上沾有少量切削液、防锈油的车间场景，光滑圆柱面徒手施力时很容易打滑，网纹滚花的交叉纹路能在接触面形成连续的咬合点，哪怕手上有薄油膜也能保证足够的摩擦力传递扭矩。

　　从功能特性上看，这个零件采用的是端面封闭的盲孔圆柱结构，一端是平整的圆形端面，另一端是开放的内孔安装位，安装时直接套在对应规格的调节轴端，靠侧面的顶丝或者内孔的扁位、螺纹和轴实现周向固定，滚花区域覆盖了整个圆柱外表面的操作段，手指捏持的整个圆周范围都有防滑纹路，不管是正转锁紧还是反转松开，各个角度捏持都能获得均匀的摩擦力。设计滚花的时候不能只照搬标准件参数，要结合实际操作力来选纹路参数，要是调节需要的扭矩大，滚花的节距可以选稍大的，纹路深度也要对应加深，避免施力时纹路“咬”不住手指皮肤；如果是精密微调的场景，节距要选小一些，纹路更细密，捏持的时候不会有硌手的感觉，长时间微调操作也不会磨得手指疼。

　　说下设计思路上的细节，很多新手做滚花建模的时候容易犯两个错误，一是直接在圆柱面做阵列凸起，忽略了实际滚花加工是用滚花刀在车床上挤压成型的，纹路的凸起是材料挤压变形形成的，不是额外切削上去的，所以建模时纹路和基体的过渡要做自然的圆角，不能是尖锐的直角，不然加工出来的零件纹路边缘容易崩口，长期使用后毛刺脱落会导致防滑性能下降；二是滚花区域的边界处理，这个零件的滚花段和端面之间留了一圈平整的止口边，没有把滚花直接做到端面边缘，这个细节很重要，一方面是车削加工时滚花刀走到边界位置不会因为受力不均把端面边缘挤变形，另一方面装配的时候这圈平整边可以作为轴向定位的贴合面，靠在安装座的端面上保证装配间隙均匀，不会因为滚花的凹凸不平导致安装歪斜。

　　再讲尺寸和安装边界的考量，这类零件的外径通常根据操作空间来定，手动捏持的话外径一般在15mm到40mm之间，太细的话手指捏不住施力，太粗的话会占用过多安装空间，和周围的操作部件产生干涉；内孔的尺寸要和匹配的调节轴做公差配合，要是经常需要拆卸调整位置的话选间隙配合，靠顶丝锁紧就行，要是固定在轴上不需要拆卸的话可以选过渡配合，装配时压入即可，长期使用不会松脱。滚花段的轴向长度要比成年人手指的捏持宽度稍大，一般留10mm到20mm的长度就足够，太短的话手指捏持时接触面积不够，摩擦力不足容易打滑，太长的话会增加零件整体长度，浪费材料还会挤占设备内部的安装空间。另外零件的封闭端面要做合适的壁厚，不能太薄，不然拧动的时候如果施力过大，端面容易变形开裂，尤其是用铝合金或者塑料做这类零件的时候，端面壁厚至少要留2mm以上，钢件的话可以适当薄一些，但也要保证足够的结构强度，避免锁紧时端面受力变形。

　　实际选型的时候还要考虑使用环境，如果是在潮湿或者有腐蚀性的环境里用，滚花的纹路里容易积存污渍和水汽，这时候纹路的深度不能做太深，不然清理起来很麻烦，时间长了纹路里积满污垢会把纹路填平，失去防滑效果；如果是干燥无尘的室内仪器场景，纹路深度可以稍大一点，防滑效果更好。还有一个容易忽略的点，滚花的纹路方向，网纹滚花是左右两个方向的斜纹交叉形成的菱形纹路，建模的时候要注意两个方向的纹路角度对称，不然加工出来的滚花纹路歪扭，不仅外观难看，捏持的时候各个方向的摩擦力不均匀，操作手感会很差，长期拧动的话还容易导致手指局部受力过大磨出水泡。
