往复式动力传动用十字头结构设计

在往复式压缩机、柱塞泵、内燃机这类依靠直线往复运动完成做功的设备里，十字头是连接侧向往复运动部件与传动连杆的核心中间构件，它的核心作用是把连杆传递来的摆动动力转化为严格沿直线轨迹的往复推力，同时承担侧向力的导向承载，避免活塞杆这类做直线运动的部件受到侧向弯矩，大幅降低运动副的偏磨风险。从实际工况来看，这类十字头大多应用在中低压往复动力设备中，工作过程中需要持续承受交变的轴向推力，同时还要平衡连杆摆动带来的侧向分力，因此结构设计上首先要保证导向面的配合精度，以及连接部位的连接刚性。

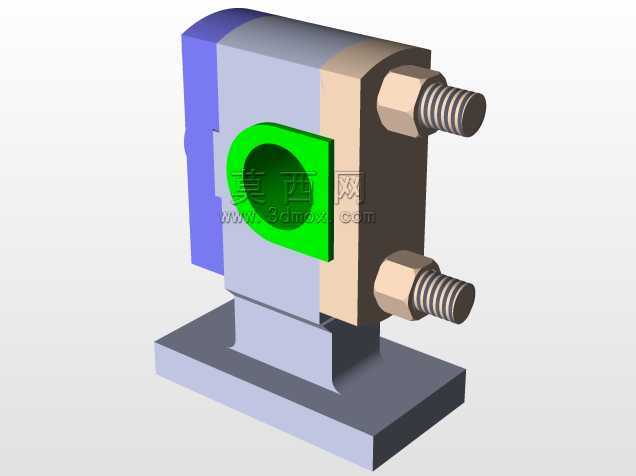

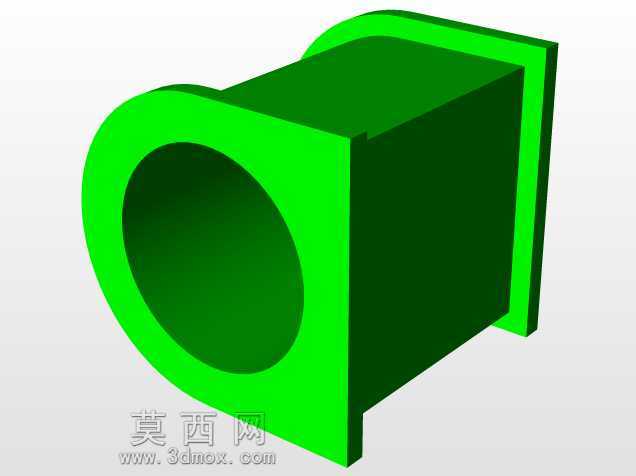

这个十字头的整体结构采用分体式装配设计，主体由导向承载基座、中间连接主体、侧部锁紧连接结构三个部分组成。底部的一体式安装基座是整个构件的安装基准，底面为精加工平面，安装时需要和设备滑道的安装基面完全贴合，通过基座的定位止口完成初始定位，再依靠螺栓完成紧固，基座的宽度尺寸比上部主体宽出30%左右，能够有效降低安装面的比压，避免长期交变载荷下基座出现压溃变形。上部的主体部分为近似方形的块状结构，其中一侧设置了圆形的连接沉孔，这个沉孔是用来和活塞杆端部做配合连接的，沉孔的内径公差按照H7级精度设计，装配时活塞杆端部的凸台和沉孔采用过渡配合，保证两者的同轴度误差控制在0.02mm以内，避免运动过程中出现别劲的问题。

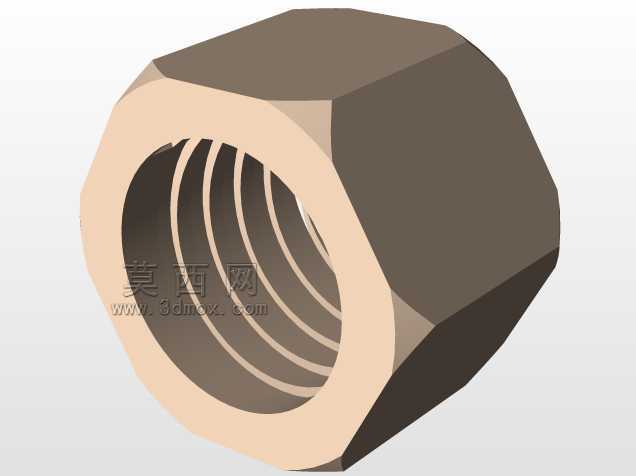

主体的另一侧设置了两个平行布置的螺栓连接柱，这两个连接柱是用来安装连杆小头的连接销轴的锁紧结构，两个螺栓的轴线保持平行，且和中间圆形连接孔的轴线处于同一垂直平面内，保证动力传递过程中力线完全重合，避免产生附加力矩。连接柱上加工有外螺纹，装配时连杆小头的衬套套入销轴后，通过两个锁紧螺母把销轴和十字头主体锁紧，螺母拧紧时需要按照对角分次拧紧的工艺操作，保证两个螺栓的预紧力一致，避免销轴出现倾斜卡滞。主体的两个垂直侧面为精加工的导向面，这两个面和设备上的十字头滑道采用间隙配合，单边间隙控制在0.1-0.15mm之间，既能够保证十字头沿滑道顺畅滑动，又不会因为间隙过大出现横向窜动，导向面的表面粗糙度要求达到Ra1.6，降低滑动过程中的摩擦阻力，同时减少磨损量，延长构件的使用寿命。

设计过程中首先要根据设备的额定推力计算十字头主体的最小截面尺寸，保证在最大轴向载荷下，主体的压应力处于材料许用应力范围以内，这个十字头的主体材质选用45号钢调质处理，调质硬度控制在HB220-250，既保证足够的强度和刚性，又具备一定的韧性，能够承受交变载荷的冲击。导向面在精加工后可以做表面淬火处理，淬火深度1-1.5mm，表面硬度达到HRC45-50，进一步提升导向面的耐磨性能。在安装边界的设计上，需要保证十字头处于行程中点位置时，底部基座和滑道端面留有足够的间隙，避免热胀后出现顶死的问题，同时侧部的螺栓连接柱在运动到前后止点时，不能和滑道的端部盖板发生干涉，连接柱的伸出长度要根据连杆的最大摆角进行核算，保证连杆摆动到最大角度时，杆身和十字头主体之间留有不小于5mm的安全间隙。

从实际使用的角度出发，这个十字头的结构设计充分考虑了装配和维护的便利性，活塞杆和十字头的连接采用沉孔定位加侧面锁紧的方式，不需要在活塞杆上加工大尺寸的螺纹，降低了活塞杆的加工难度，同时更换活塞杆时只需要拆开侧面的锁紧螺钉就可以完成拆卸，不需要拆解整个十字头组件。两个锁紧螺栓的规格统一，备件储备时只需要准备同一种规格的紧固件，降低了维护成本。导向面的尺寸设计充分考虑了通用滑道的尺寸规格，可以直接适配多数中小型往复泵和压缩机的滑道安装尺寸，不需要对原有设备的滑道做额外改造，具备较好的互换性。在运动过程中，十字头的导向面全程和滑道接触，侧向力通过导向面均匀传递到滑道上，避免了活塞杆承受侧向力导致的密封件偏磨问题，能够有效提升活塞杆密封的使用寿命，减少设备的泄漏故障。
