衬套销组件结构设计三维数模

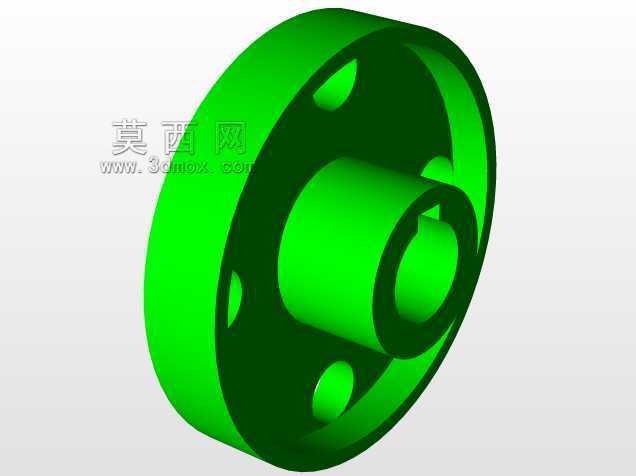

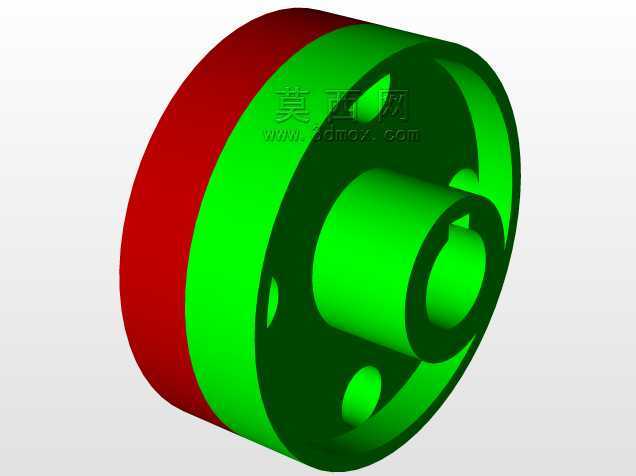

　　在各类需要实现轴系定位、扭矩传递以及部件间精准限位的机械传动场景中，衬套销组件是应用频次极高的基础连接构件，这类构件常出现在中小型传动设备、工装夹具、轻工机械的铰接部位，承担着定位基准、载荷传递、磨损补偿的多重作用，其结构设计的合理性直接影响整套机构的运行精度与维护周期。这套衬套销组件采用同轴嵌套的结构布局，外部为带法兰限位边的衬套主体，法兰边端面可作为安装时的轴向定位面，直接贴合安装基座的端面，无需额外加装轴向挡圈即可限制衬套的轴向窜动，衬套的内孔与中间的销体采用间隙配合设计，配合公差选取基孔制H7/g6等级，既保证销体可在衬套内实现相对转动或小幅度轴向滑动，又能将配合间隙控制在0.02-0.04mm区间，

　　避免因间隙过大引发的传动冲击与定位偏差。衬套本体上均匀分布的三个径向通孔，是为了配合锁紧销实现销体与衬套的周向固定，当需要组件传递固定扭矩时，可在对应通孔内装入弹性圆柱销，穿过衬套与销体上的对应定位孔，实现两者的刚性连接；当需要组件作为铰接轴使用时，可拆除径向锁紧销，让销体与衬套形成转动副，适配不同的装配需求，这种模块化的结构设计让同一套组件可覆盖两种使用场景，减少了备件的种类储备。从安装边界来看，衬套的外圆柱面为安装基准面，设计时严格控制外圆的圆柱度公差在0.01mm以内，与安装基座的安装孔采用过渡配合，压装时不会出现衬套变形导致内孔卡滞的问题；法兰边的厚度根据衬套的额定载荷做匹配设计，当组件承受径向载荷时，

　　法兰边可分担部分轴向的倾覆力矩，避免衬套在安装孔内出现偏磨。销体的一端设计有同轴的阶梯内孔，该结构一方面是为了减轻组件的整体重量，对于需要做往复运动的铰接部位，减重设计可降低运动惯量，提升机构的响应速度；另一方面阶梯内孔可作为润滑脂的存储腔，装配时在腔内填入适量锂基润滑脂，销体与衬套相对转动时，润滑脂可通过配合面的微观间隙缓慢渗出，实现长期的自润滑效果，减少日常维护的注油频次。在实际的设备应用中，这类衬套销组件常替代传统的实心销轴与铜套的分体组合，传统分体结构在装配时需要分别加工销轴与铜套的配合面，装配误差累积容易导致同轴度偏差，而集成化的衬套销组件在加工时一次装夹完成内外圆的精加工，同轴度可控制在0.008mm以内，

　　装配时只需将衬套压入基座孔，插入销体即可完成安装，大幅降低了现场装配的精度要求。针对有冲击载荷的应用场景，衬套的法兰边根部做了R0.5的圆角过渡设计，避免应力集中导致的法兰边断裂，衬套的外圆表面做了淬火处理，表面硬度达到HRC45-50，具备较好的耐磨性能，即使在频繁铰接转动的工况下，衬套的磨损量也可控制在每年0.1mm以内，延长了组件的更换周期。销体的端面做了倒角处理，倒角角度为15度，既方便装配时的导向插入，也可去除加工时的毛刺，避免装配时毛刺刮伤衬套内孔表面。组件的所有棱边都做了0.2mm的钝边处理，防止安装维护时划伤操作人员，也避免棱边的应力集中引发的零件开裂。在设计过程中，充分考虑了不同工况的适配性，当应用在低速重载的铰接部位时，可在衬套的内壁加工出油槽，进一步提升润滑脂的存储能力；当应用在有腐蚀环境的工况时，可将零件材质更换为不锈钢，无需改动整体结构尺寸即可实现工况适配。从安装空间来看，整套组件的径向最大尺寸为衬套法兰边的外径，轴向尺寸为衬套总长度加上销体伸出衬套的长度，设计时将销体的伸出长度做了标准化设置，可适配不同厚度的连接耳板，无需针对不同耳板厚度重新设计销轴长度，提升了组件的通用化程度。
