对开剖分式锁紧套筒传动连接结构

　　在中小功率传动系统的轴系连接场景里，很多运维人员都遇到过整圈套筒联轴器拆装麻烦的痛点——尤其是两端轴已经完成轴承、带轮等部件装配的工况下，要拆下整圈套筒必须轴向挪动一端的传动部件，不仅耗时久，还容易在敲击挪动过程中损伤轴承密封面或者轴面镀层。剖分式套筒的设计初衷，就是解决这类无法轴向拆装空间下的轴系刚性连接需求，它不需要挪动轴上已装配件，只需要将两个半瓣套筒扣合在对接轴的外圆上，再通过锁紧件完成径向抱紧，就能实现两根同轴轴的扭矩传递，在纺织机械的罗拉轴连接、小型输送线的辊筒对接、农用机械的传动轴延长段这类现场运维空间有限的场景里，这类结构的应用占比正在逐年提升。

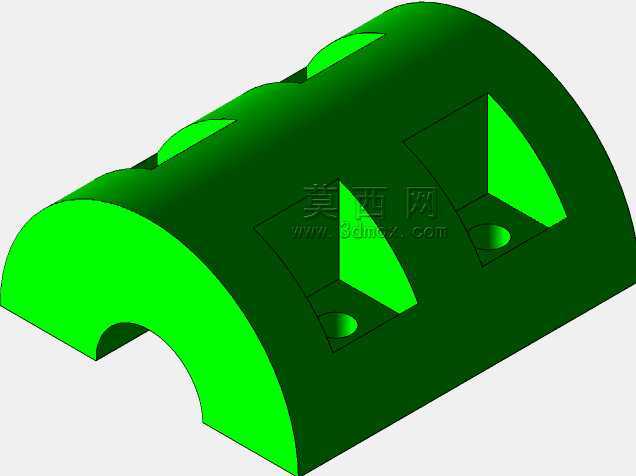

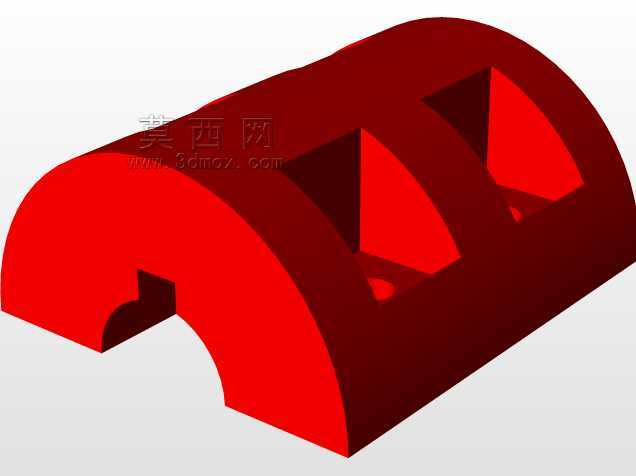

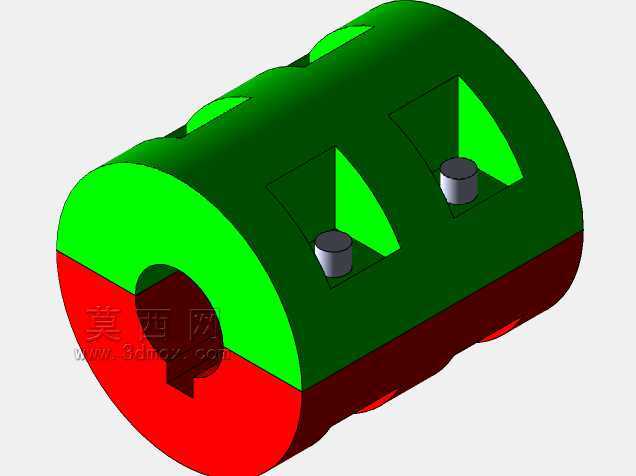

　　从结构功能上看，这款分体式套筒采用上下对开的分瓣结构，两个半瓣的结合面为平面贴合，加工时可以通过一次铣削完成分界面加工，配合面的平面度容易控制，扣合后不会出现错位卡滞的问题。套筒内孔根据对接轴的形式做了适配，从模型结构能看到内孔带有键槽适配结构，这意味着它不仅能靠抱紧摩擦力传递扭矩，还能通过平键承担大扭矩工况下的载荷，避免长期交变载荷下出现套筒与轴面打滑的问题。套筒外圆上均匀布置了紧定螺钉安装位，这些螺钉的位置并非随意排布，而是对应内孔键槽的间隔区域，拧紧螺钉时压力能均匀作用在轴的外圆面上，不会因为局部压力过大造成轴面压痕，同时螺钉的锁紧力方向垂直于分瓣结合面，能让两个半瓣的贴合面始终保持紧密压合，不会因为传动过程中的振动出现合缝张开的问题。

　　设计这类剖分式套筒时，首先要核算的是内孔与轴的配合公差，因为是剖分结构，不能采用整圈套筒常用的H7/k6过渡配合，而是要将内孔尺寸做略小于轴径的过盈预留，当两个半瓣扣合锁紧时，内孔能均匀抱紧轴面，保证摩擦力传递的基础扭矩。其次是分瓣结合面的位置选择，这款套筒将结合面设置在水平轴线的上下位置，也就是螺钉锁紧方向垂直于结合面，这样的排布能让螺钉的锁紧力直接转化为结合面的压合力，避免出现力矩损耗，如果把结合面设置在螺钉施力的平行方向，锁紧时很容易出现半瓣错位的问题。另外紧定螺钉的数量是根据套筒的额定传递扭矩计算的，这款套筒上布置了4个紧定螺钉，对应传递扭矩区间在150N·m到300N·m之间，适配轴径范围在30mm到50mm的中小直径传动轴，套筒的轴向长度一般取轴径的2.5倍到3倍，这个长度比例既能保证足够的抱紧接触面积，又不会因为套筒过长造成轴系对接时的同轴度误差放大。

　　安装边界方面，这类分体套筒不需要预留轴向拆装空间，只需要在对接轴的径向预留出能放入两个半瓣套筒、以及能拧紧紧定螺钉的操作空间即可，一般来说径向预留空间比套筒外圆大30mm就能满足普通扳手的操作需求，相比整圈套筒需要预留至少一倍套筒长度的轴向拆装空间，它的空间适配性更强，尤其适合那些轴系布局紧凑、后期运维不具备大拆装条件的设备。在实际使用中，这类套筒的两个半瓣加工时要做配对标记，不建议不同批次的半瓣混装，因为分界面的加工误差会导致扣合后内孔圆度超差，抱紧时出现局部应力集中，长期运转容易出现套筒开裂的问题。另外紧定螺钉的拧紧要采用对角分次拧紧的方式，不能一次将单个螺钉拧到额定扭矩，避免两个半瓣出现偏斜，造成内孔与轴的接触面积不足，运转时出现振动异响。

　　相比传统的刚性整圈套筒，剖分式结构的另一个优势是可以适配轴径存在轻微磨损的旧轴维修场景，很多长期运转的设备轴面会出现轻微磨损、直径变小的情况，整圈套筒无法调整抱紧间隙，而剖分式套筒可以通过调整紧定螺钉的锁紧深度，补偿一定范围的轴径磨损量，不需要重新加工轴面或者做轴面喷涂修复，能大幅缩短现场维修的停机时间。当然这类结构也有它的适用边界，它不适合高速重载、有频繁正反转冲击的传动场景，因为剖分结构的结合面在冲击载荷下容易出现微幅错位，长期使用会造成螺钉松动，所以在选型时要注意，它更适合转速低于1500r/min、载荷平稳的中小功率传动轴系对接场景。
