双孔铰接式L型连接固定支座

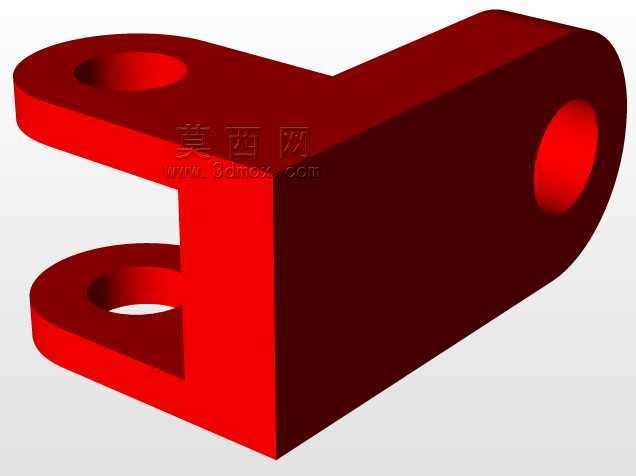

　　该铰接支座属于机械传动与支撑系统中的常用连接件，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构中应用广泛，主要用于实现两个存在相对转动需求的构件之间的连接，同时传递既定载荷，避免连接部位出现应力集中导致的结构失效。从结构设计来看，整体采用L型弯折的一体式结构，这种构型能够在两个垂直的安装方向上同时提供连接点位，无需额外拼接转接件，减少了装配环节的累计误差，也提升了整体结构的刚性。其中一侧为双叉耳式的铰接端，上下平行布置两个同轴的通孔，用于穿装铰接销轴，与带单耳的配套杆件配合时，双叉耳的结构能够对销轴形成两端支撑，相比单耳铰接结构，销轴的受力状态从悬臂梁转变为简支梁，大幅降低了销轴受弯变形的风险，

　　同时上下耳板的间距与配套杆件的端部厚度匹配，装配后能够限制杆件沿销轴轴向的窜动，无需额外加装轴向定位挡圈，简化了装配流程。另一侧为单孔的圆柱筒式铰接端，孔的轴线与双叉耳端的孔轴线呈空间垂直状态，用于连接另一方向的传动或支撑构件，这种垂直方向的铰接点位设计，能够实现两个正交方向的转动自由度释放，适配多自由度连杆机构的运动需求，常见于设备的可调支撑脚、门体铰接联动机构、小型升降装置的导向连接部位。在设计过程中，首先需要明确两个铰接孔的中心距，这个尺寸直接决定了连杆机构的传动比与运动行程，需要结合配套机构的运动轨迹要求确定，同时要保证两个孔的轴线垂直度公差控制在合理范围内，避免装配后出现运动卡滞、销轴偏磨的问题。

　　双叉耳端的两个耳板厚度需要根据所承受的最大剪切载荷计算确定，保证在额定载荷下耳板不会出现剪切断裂，同时耳板上的通孔与销轴采用间隙配合，配合间隙控制在0.02mm-0.05mm之间，既保证转动灵活，又不会因为间隙过大导致机构运行出现晃动。单孔圆柱筒端的壁厚需要满足挤压强度要求，因为该部位在承受径向载荷时，孔壁会受到销轴的挤压应力，壁厚不足会导致孔壁变形、圆度超差，最终引发转动失效。安装边界方面，双叉耳端的外侧平面需要与配套安装面贴合，设计时保证该平面的平面度公差，避免装配后出现结构翘曲；单孔圆柱筒的外圆直径需要预留足够的安装空间，保证配套构件转动时不会与周边结构发生干涉，同时L型弯折处采用圆角过渡，避免直角处的应力集中，

　　在承受交变载荷时能够有效降低疲劳断裂的风险。整体结构采用等强度设计思路，在保证各部位强度满足载荷要求的前提下，尽可能去除多余的材料，降低零件自身重量，同时一体式的结构设计也减少了零件数量，降低了供应链的管理成本与装配工时。在实际应用中，这类支座常搭配圆柱销轴、开口销使用，装配时需要在铰接孔内涂抹润滑脂，减少转动过程中的磨损，延长零件的使用寿命，针对有防腐需求的应用场景，还可以在零件表面做氧化或喷塑处理，提升环境适应性。
