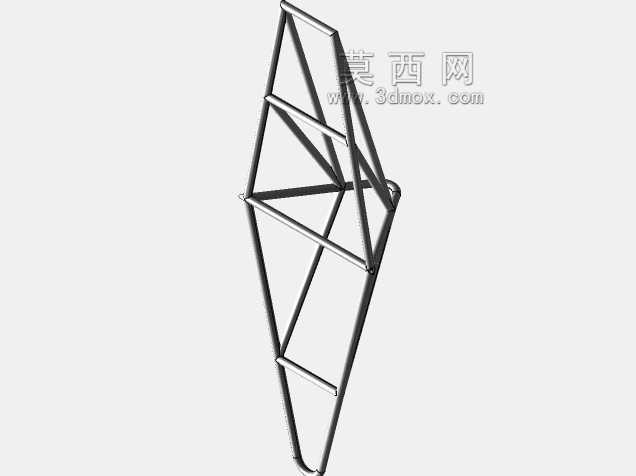

管式桁架结构底盘框架三维设计

　　这类管式桁架底盘结构，常见于小型竞速载具、无人巡检平台、轻型作业代步设备的承载基体设计环节，区别于传统冲压焊接式的一体式底盘，管式桁架的核心优势在于用最少的材料实现指定载荷下的刚度需求，尤其适配对整备重量敏感的应用场景。从结构受力逻辑来看，整个框架采用三角形稳定构型排布，所有管件的连接节点都避开了弯矩集中的跨中位置，让每一段管材主要承受轴向拉压载荷，充分发挥圆管截面的抗弯抗扭特性，避免材料在非主受力方向的冗余浪费。

　　在实际工程应用中，这类桁架底盘的安装边界需要提前匹配上部搭载部件的固定点位，比如动力单元的安装座、操控机构的固定支架、行走轮系的连接耳片，都需要在管件拼接阶段就预留对应的安装平面，不能等整体框架焊接完成后再二次切割补焊，否则会破坏局部应力传递路径，导致长期交变载荷下出现焊缝开裂的问题。设计时需要先梳理所有搭载部件的重量分布，将重量较大的部件比如动力电池、动力总成的安装位置尽量布置在框架的几何中心附近，降低整车载荷的偏心距，减少行驶过程中侧倾、颠簸工况下对单侧管件的额外载荷冲击。

　　从结构细节来看，框架的前段采用收窄的锥形构型，一方面是为了适配转向轮组的转向摆角空间，避免轮组在最大转角位置与框架管件发生运动干涉，另一方面锥形的前段结构可以在正面发生碰撞时，通过管件的渐进溃缩吸收部分冲击能量，提升结构的被动安全性能。框架中段的横向管件排布密度更高，主要是为了给驾乘人员或者核心搭载设备提供平整的安装支撑面，横向管件的间距需要匹配安装底板的抗弯刚度，避免底板在人员踩踏或者设备重压下出现过大的挠曲变形。框架的后段则预留了动力轮组的安装空间，两侧的纵向管件作为轮系固定的主要承载梁，需要根据轮组的输出扭矩核算管件的抗扭截面系数，保证大扭矩输出时框架不会出现明显的扭转变形。

　　在建模过程中，这类桁架结构需要重点处理管件相贯线的切割精度，每一处圆管的对接切口都要完全贴合相邻管件的外圆柱面，这样在后续焊接加工时才能保证焊缝的填充均匀，避免出现虚焊、焊缝间隙过大的问题。同时所有管件的壁厚选择需要匹配不同位置的受力大小，主承载纵梁可以选用壁厚稍大的管材，辅助支撑的斜撑杆则可以选用稍薄的管材，在保证整体刚度达标的前提下进一步控制整体重量。另外需要注意框架底部的离地间隙设计，要根据实际使用场景的路面通过性要求，确定框架最低处的管件高度，避免在颠簸路面行驶时管件直接磕碰地面造成结构变形。

　　这类桁架结构的连接节点设计也十分关键，所有多管交汇的节点位置，要尽量保证各管件的轴线交汇于同一点，避免节点处出现附加弯矩，对于受力较大的节点，可以额外增加三角形的加强筋片，提升节点的抗疲劳性能，应对长期行驶过程中的振动载荷。在实际装配环节，框架的整体形位公差需要严格控制，两侧轮系安装点的同轴度、前后安装面的平行度都要控制在合理公差范围内，否则会导致后续轮系安装后出现跑偏、轮胎异常磨损的问题。
