双孔连接式机械传动连杆结构

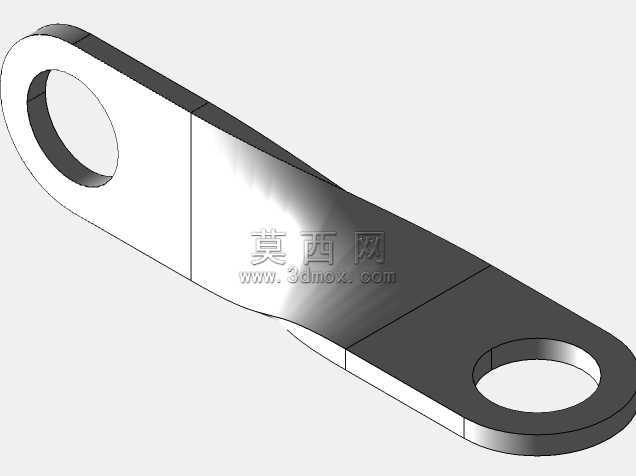

　　这类双孔连杆构件在轻工输送设备、小型农用机具、非标自动化线体的铰接传动环节应用十分广泛，日常做结构选型时，首先要匹配安装点位的铰接轴径，两端的通孔是核心安装基准，建模时需要严格控制孔的同轴度公差与孔端面的垂直度要求，避免装配后出现连杆卡滞、传动别劲的问题。从结构形态来看，杆身采用变截面过渡设计，并非等厚度直杆，靠近两端铰接孔的位置做了局部加厚处理，杆身中段根据受力分布做了减薄优化，既可以保证铰接位置的挤压强度，避免长期交变载荷下孔位出现椭圆变形，也能适当降低构件整体自重，减少传动过程中的惯性损耗。做三维建模时，首先要确定两端孔的中心距，这个尺寸是整个连杆的核心安装边界，直接决定了传动行程的大小，

　　中心距偏差过大会直接导致整套传动机构的动作行程不符合设计要求，甚至出现运动干涉。杆身的曲面过渡不能随意做圆角处理，要结合实际受力的弯矩分布来设计过渡曲率，在应力集中的弯折位置，要保证曲面顺滑无突变，避免热处理或者长期受载时出现应力开裂。两端的通孔需要做倒角处理，不仅是为了装配时引导铰接轴穿入，也能去除机加工后的毛刺，避免装配时刮伤轴表面的防锈层或者配合面。实际应用中，这类连杆常搭配销轴、隔套使用，一端连接动力输出端的摆臂，另一端连接执行端的动作构件，将旋转运动转化为指定角度的往复摆动，在小型分选设备的拨料机构、包装线的挡料摆臂、农用机具的调节拉杆上都能看到同类结构的身影。建模过程中要注意杆身的拔模角度，

　　如果是采用钣金折弯后铣孔的工艺，要预留折弯后的回弹余量，保证孔位的位置度；如果是采用整块型材铣削成型，要注意加工时的装夹定位，避免薄壁位置出现加工变形。安装时要保证两端铰接轴的平行度，若两轴存在角度偏差，连杆运动时会产生附加侧向力，加速孔位衬套的磨损，缩短构件的使用寿命。另外杆身表面的平面度也需要控制，避免安装后与相邻的构件发生摩擦剐蹭，在做装配校验时，要模拟连杆整个摆动行程的极限位置，检查杆身与周边机架、其他传动件的安全间隙，尤其是在运动到上下止点时，不能出现碰撞干涉。这类构件看似结构简单，实则是整套传动机构的核心受力件，设计时不能只看外观形态，要结合实际的传动载荷、摆动频率、工作环境来调整截面尺寸，比如在有腐蚀的工况下，要适当增加杆身的壁厚预留腐蚀余量，在高速往复运动的场景下，要在保证强度的前提下尽可能做轻量化处理，降低运动惯量带来的冲击。
