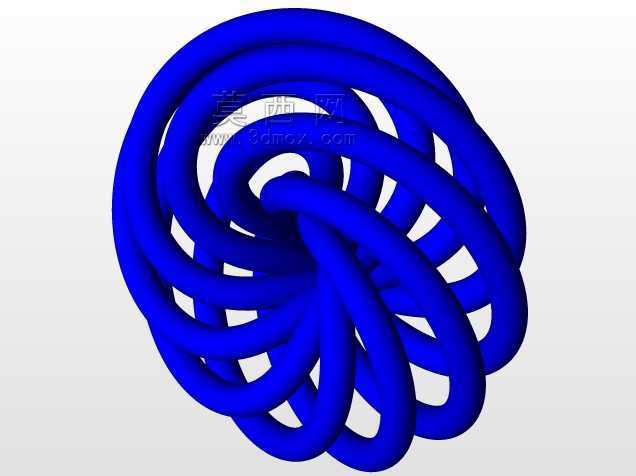

环形交错编织管状空间曲面结构

　　这类环形交错编织的管状曲面结构，在工程领域的应用场景覆盖多个细分方向，最常见的是作为流体换热领域的静态混合器内芯，当多股流体从管道入口进入后，顺着交错扭转的管状流道不断分割、转向、汇合，无需额外动力部件就能实现不同介质的充分掺混，相比传统叶片式混合元件，这种连续曲面结构没有突兀的棱角，流体在流道内的压损更低，不容易在转角位置滞留介质，对于高粘度流体、含细小固体颗粒的浆料输送场景适配性更强，不会出现颗粒卡滞在结构缝隙、长期运行结焦堵塞的问题。在文创产品与工业设计领域，这种结构也常被用作装饰性灯罩、艺术装置的受力骨架，均匀交错的环形曲面在光线照射下会形成层次丰富的投影，同时连续的管状结构本身具备不错的结构刚度，用薄壁管材加工成型后，不需要额外增加支撑筋就能维持整体形态，作为外露结构件使用时，顺滑的曲面没有尖锐边角，也能满足公共场景的安全使用要求。

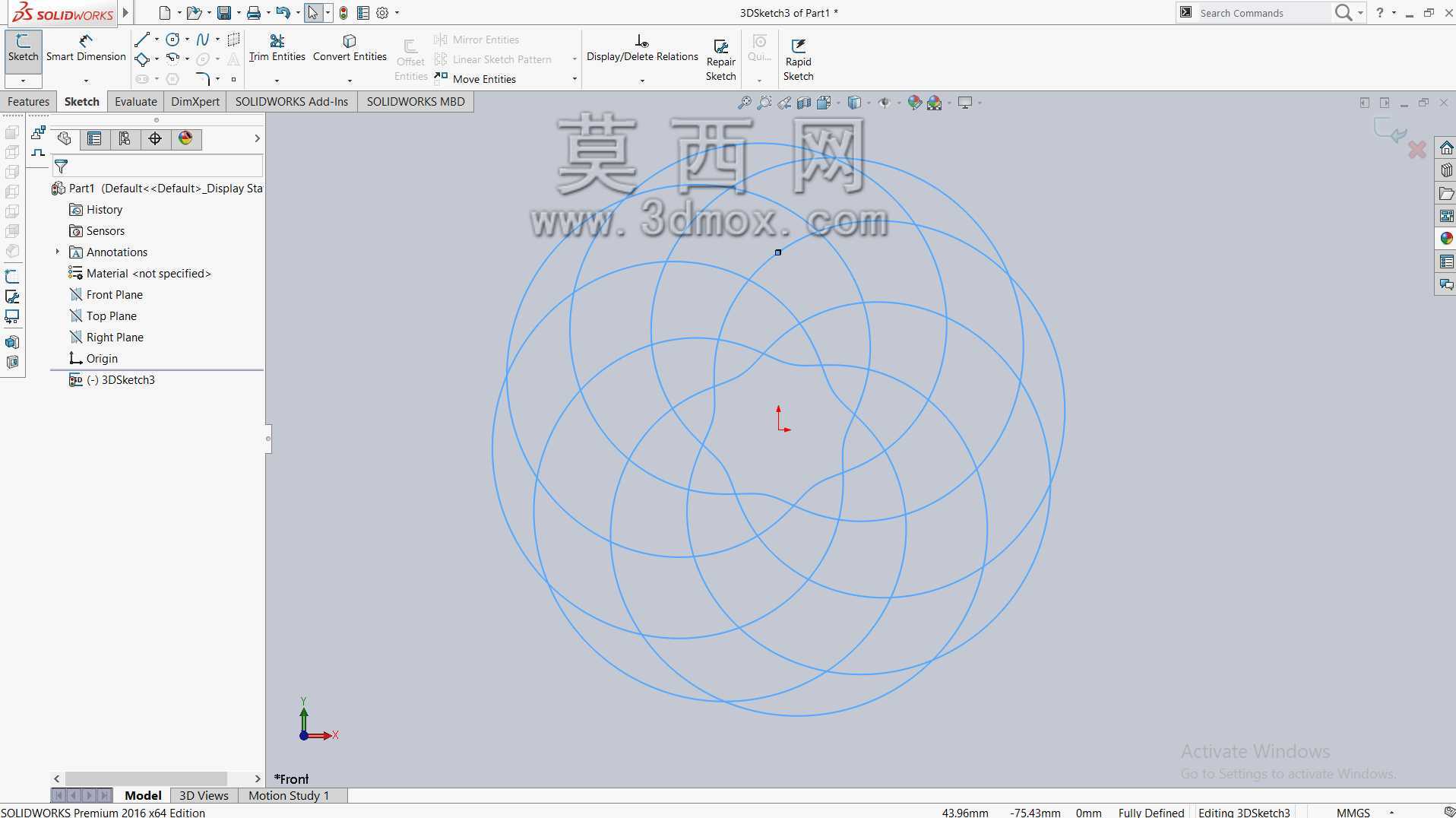

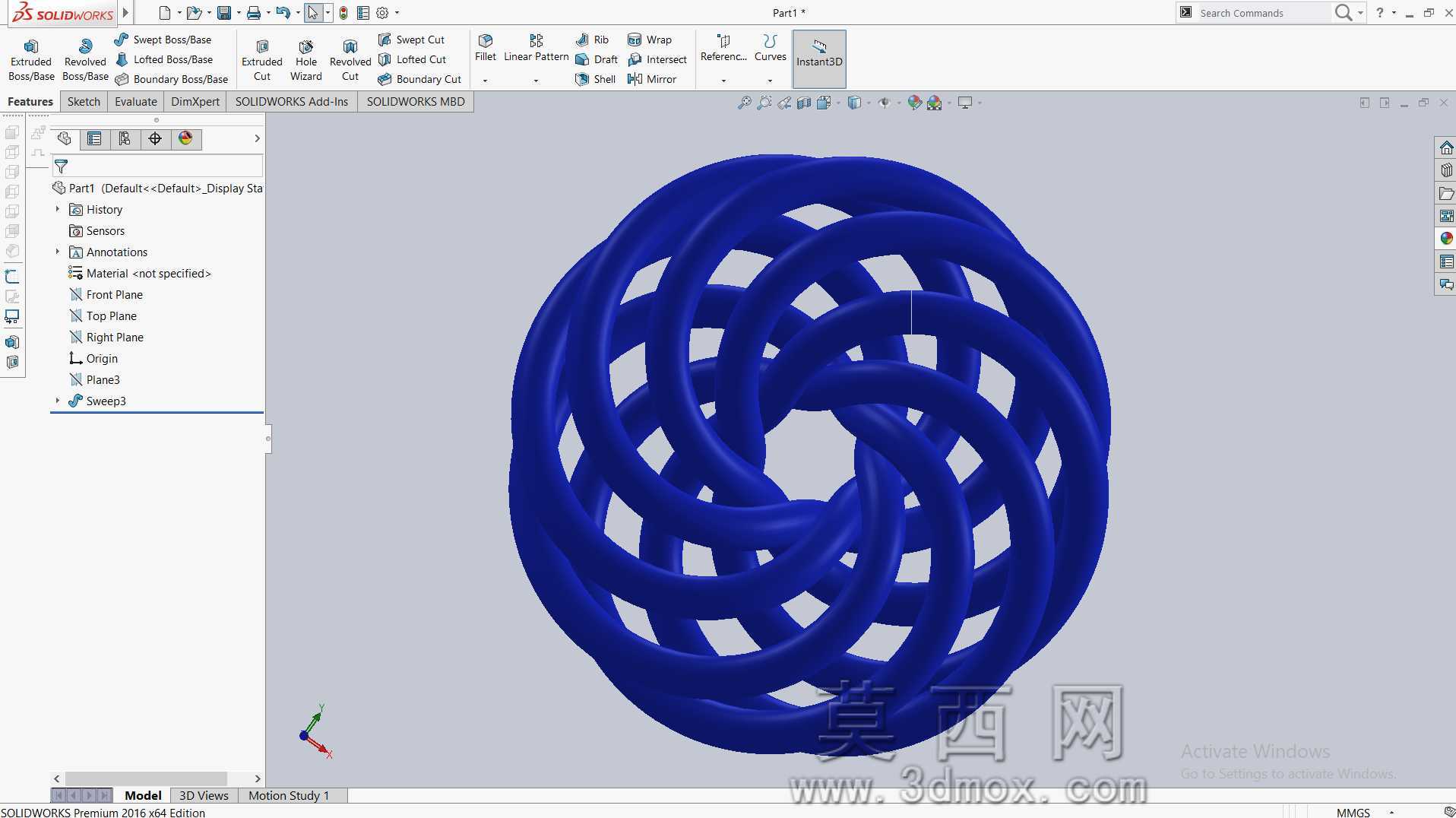

　　从设计思路上看，这类结构的核心是基于三维空间曲线的扫掠成型，首先需要在环形基准面上定义多组相位交错的螺旋引导线，引导线的扭转角度、跨距直接决定最终结构的交织密度，扭转角度过大时，相邻管段的干涉检查是建模过程中需要重点关注的环节，每一段管状截面的圆心必须严格贴合引导线路径，同时要保证相邻管段之间预留均匀的间隙，避免3D打印或者铸造加工时出现材料粘连的问题。建模过程中不能直接用单条螺旋线阵列生成结构，因为环形闭环的螺旋线在首尾衔接位置容易出现曲率突变，需要对衔接段的曲线做G2连续过渡，保证整个管状结构的曲率变化均匀，否则后续做有限元受力分析时，曲率突变位置会出现明显的应力集中，作为承载构件使用时容易在交变载荷下发生断裂。

　　在实际选型应用时，这类结构的安装边界需要匹配安装位的环形空间尺寸，整体结构的外径要比安装管道的内径小2-5mm，方便整体塞入管道后做边缘密封固定，结构的轴向宽度需要根据混合精度要求调整，当需要更高的混合均匀度时，可以适当增加轴向宽度、提高管段的交织密度，但也要同步核算流体通过的压损，避免压损超过上游泵组的扬程范围。如果是作为装饰结构使用，管状截面的直径可以根据整体尺寸比例调整，小管径的结构视觉上更轻盈通透，大管径的结构视觉厚重感更强，安装时可以在结构的环形端面上预留3-4个均匀分布的安装孔，通过螺栓直接固定在安装基座上，不需要额外设计复杂的连接结构，因为整体环形结构本身的对称性很好，安装后不会出现偏心晃动的问题。

　　从加工适配性来看，这种连续曲面结构用传统机加工方式很难一体成型，更适合采用3D打印、精密铸造或者弯管焊接的工艺制作，采用3D打印工艺时，建模阶段需要把管状结构的壁厚设置在打印工艺的最小成型厚度以上，避免薄壁位置打印残缺；采用铸造工艺时，要在曲面的低位预留工艺排气孔，防止浇注时气体滞留形成铸件气孔；采用弯管焊接工艺时，需要提前把每一段空间曲线的弯管参数导出，调整弯管机的送料角度与扭转角度，保证每一段管材弯曲后能精准对位拼接，焊接后再对焊缝位置做打磨抛光，保证整体曲面的顺滑度。这类结构在受力特性上，因为管段之间互相交织形成了类似桁架的受力体系，径向承受外压时的抗变形能力比同重量的单层圆管强很多，作为管道内衬使用时，也能对管道本体起到一定的支撑加强作用，减少薄壁管道受外压发生瘪管的概率。
