100x50规格封闭式电缆布线槽结构设计

　　在工业配电、设备布线、机房走线、生产线线缆排布场景中，线缆的规整防护一直是结构设计阶段需要重点考量的环节，裸露的线缆不仅容易被机械剐蹭、积灰受潮，还会给后期运维排查带来极大阻碍，这款100x50规格的封闭式电缆槽，正是针对这类场景开发的布线承载构件。从实际使用场景来看，这类槽体既可以沿厂房立柱架空布设强电动力线缆，也可以在自动化设备内部沿机架排布控制信号线缆，还能在数据机房内作为弱电线缆的主走线通道，适配多场景的布线防护需求。

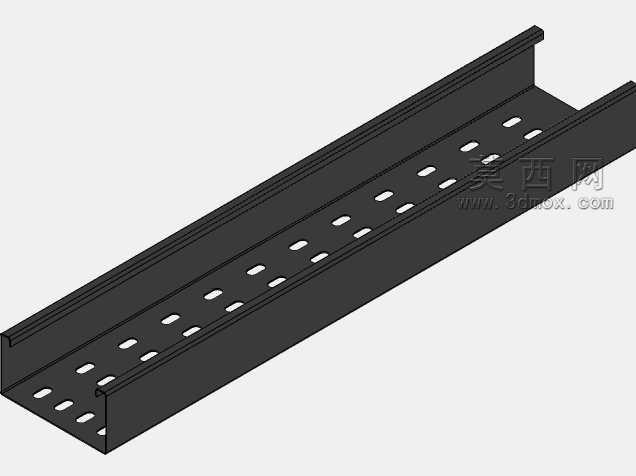

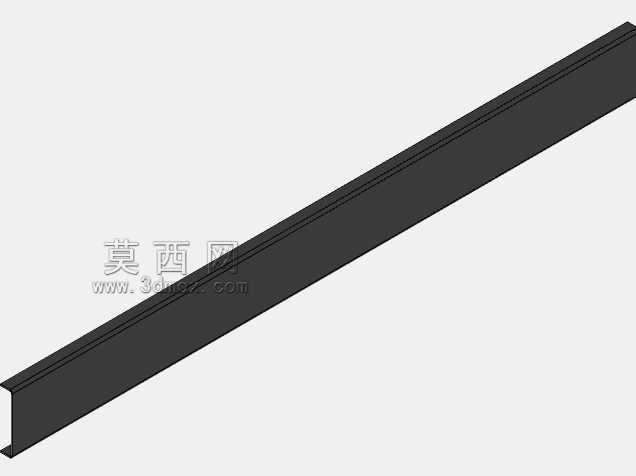

　　槽体采用全封闭盖板式结构，槽身与盖板通过侧边的卡扣结构配合，无需额外紧固件即可实现扣合固定，日常运维时可以直接掀开盖板完成线缆增减、排查作业，扣合后盖板与槽身贴合紧密，能够有效阻挡粉尘、飞溅切削液、冷凝水进入槽内，对内部线缆形成可靠的物理防护。槽身底部两侧预留了标准的长圆形安装孔，安装时无需现场二次打孔，既可以通过螺栓直接固定在墙面、机架横梁上，也可以搭配配套的L型壁挂支架实现悬空架设，支架上同样预留了多档位调节孔位，能够根据现场布线高度调整安装位置，适配不同的安装边界条件。

　　从设计思路上，这款槽体的截面尺寸经过实际布线容量核算，100mm的槽内宽度、50mm的槽内高度，能够容纳多根不同线径的动力电缆与信号线缆同时布设，槽内预留的空间余量可以避免线缆过度挤压导致的散热不畅问题，同时槽体边缘全部做了钝化折边处理，没有尖锐的裁切毛刺，施工人员在线缆穿设过程中不会被划伤，也不会刮破线缆外层绝缘皮，降低施工过程中的线缆破损风险。槽体的连接端采用标准的对接结构，多段槽体拼接时可以直接通过配套的连接片实现无缝对接，拼接处缝隙均匀，不会出现线缆外露、卡线的问题，长距离布线时可以根据实际走线长度任意裁切拼接，适配不同的走线长度需求。

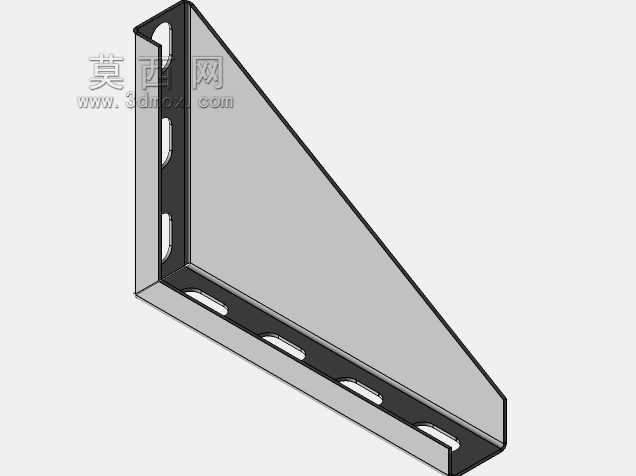

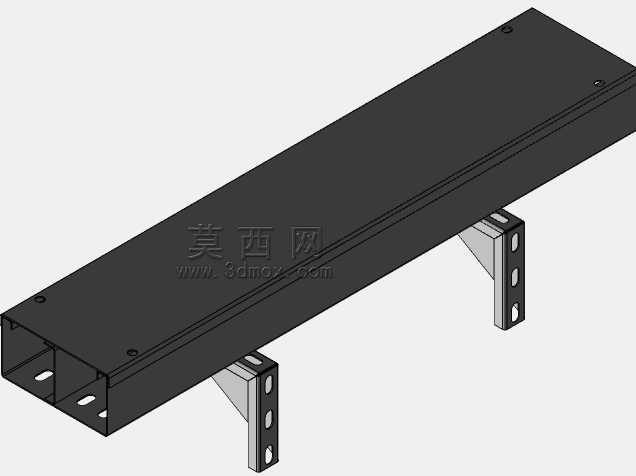

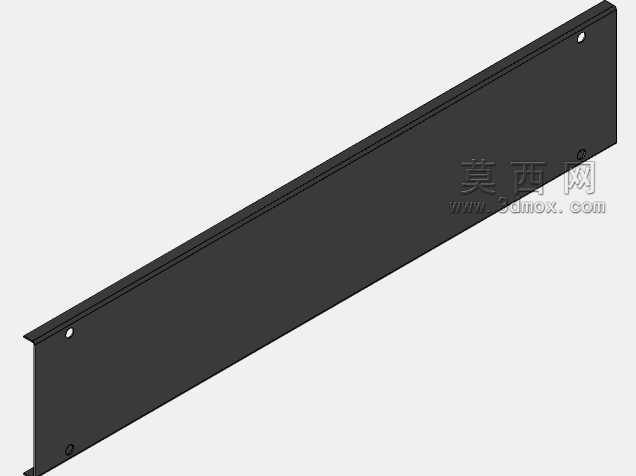

　　配套的L型安装支架采用三角加强筋结构，在支架的弯折处增加了三角形补强板，能够提升支架的承重能力，即使槽内满布线缆，也不会出现支架变形、槽体下坠的问题，支架上的安装孔采用等间距排布，既可以用膨胀螺栓固定在混凝土墙面上，也可以用T型螺栓固定在工业铝型材机架上，安装方式灵活，不需要额外定制转接配件。槽体整体采用金属板材一体折弯成型，槽身的折弯圆角经过优化，既保证了槽体的结构刚度，又不会因为折弯半径过小导致板材应力集中出现开裂问题，盖板的边缘做了向内的折边扣合结构，扣合后盖板不会因为外力碰撞出现滑脱、移位的情况，对内部线缆的防护更加可靠。

　　在设备内部布线场景中，这款电缆槽可以沿设备的机架内侧布设，将设备的动力线、信号线、气管等规整收纳在槽内，避免设备运行过程中运动部件剐蹭线缆，同时让设备内部走线更加规整，后期设备维护时可以快速定位对应线缆，减少运维排查的时间。在厂房架空布线场景中，槽体的封闭式结构可以避免高空坠物砸伤线缆，也能防止鼠类啃咬线缆造成的线路故障，相比开放式的桥架，防护等级更高，适合在环境相对复杂的生产车间使用。在实际选型过程中，需要根据布设线缆的总外径核算槽内的填充率，这款100x50规格的槽体，按照常规布线填充率不超过40%的标准核算，可以容纳足够数量的不同线径线缆，满足多数中小规模布线场景的使用需求，安装时需要保证支架的间距控制在合理范围内，避免长距离无支撑导致槽体变形，槽体对接处需要保证对齐平整，避免出现错台导致线缆穿设时被卡住。
