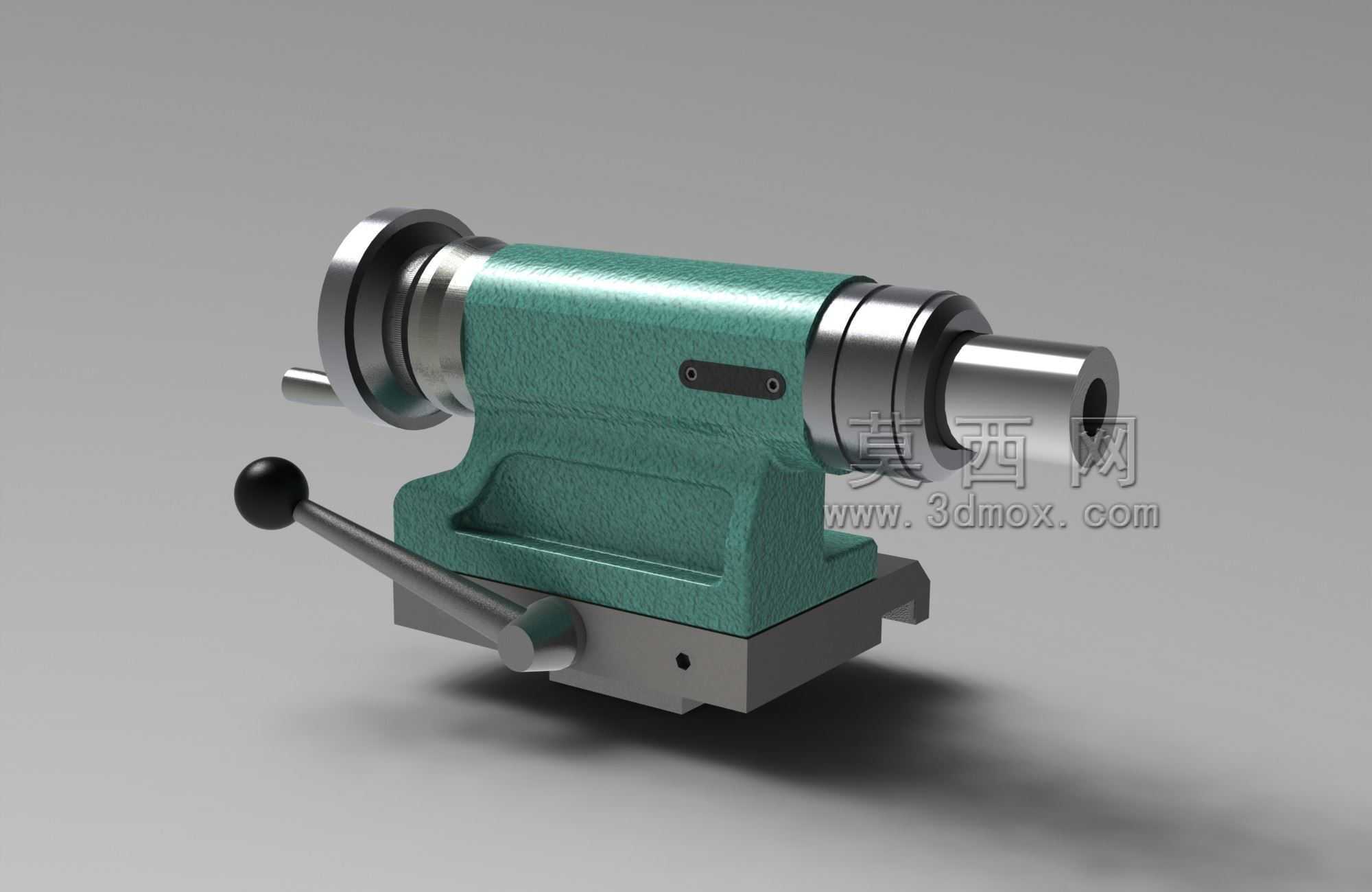

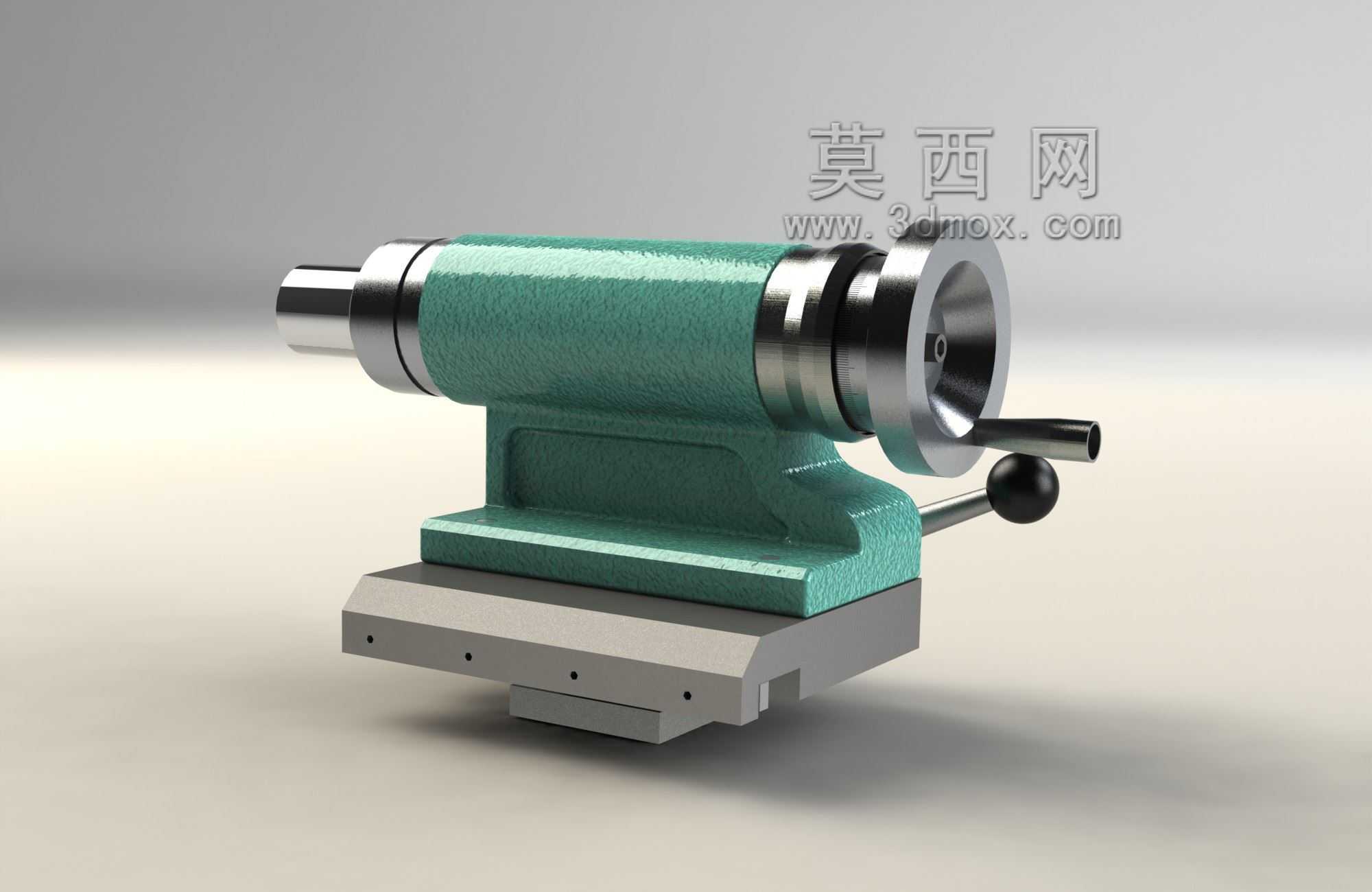

车床尾座高精度机械结构三维设计

　　在普通卧式车床、小型数控车床的轴类零件加工场景中，尾座部件是承担长轴类工件顶紧、辅助支撑以及孔加工刀具装夹定位的核心功能部件，其结构刚性、进给精度、安装适配性直接决定了长径比大于5的轴类零件加工时的圆度、同轴度公差表现。本次设计的尾座结构，首先从安装适配边界出发，底部采用与车床床身导轨截面完全匹配的滑动导向基座，基座底面开有与床身山形导轨、平导轨配合的成型导向槽，导向槽的形位公差严格按照机床导轨配合的IT6级精度设定，保证尾座沿床身纵向移动时无卡滞、无偏摆，移动过程中顶尖轴线与主轴轴线的同轴度偏差可控制在0.01mm/100mm范围内，完全满足常规轴类零件的精加工装夹要求。

　　从功能特性来看，该尾座采用经典的套筒进给结构，主体壳体采用灰铸铁HT250材质铸造而成，壳体内部加工有精度为H6级的套筒导向孔，套筒材质选用40Cr调质处理后表面高频淬火，硬度达到HRC48-52，导向面经外圆磨削后粗糙度控制在Ra0.8以下，与壳体导向孔的配合间隙控制在0.008-0.015mm之间，既保证套筒进给时的顺畅度，又避免切削受力时套筒出现径向窜动。套筒内部设计有莫氏锥孔，可直接安装标准回转顶尖、固定顶尖或者钻夹头、铰刀等孔加工刀具，适配不同工序的加工需求。套筒的进给采用手轮驱动丝杠副结构，丝杠选用Tr20×4梯形螺纹，螺母采用锡青铜ZCuSn10Pb1材质，具备良好的耐磨性与减摩特性，手轮端设置有刻度盘，每格进给量对应0.02mm，方便操作人员精准控制顶紧力或者孔加工的进给深度，手轮旁侧设置有锁紧手柄，当套筒调整到目标位置后，可通过偏心锁紧机构将套筒完全锁死，避免重切削过程中套筒出现退让，导致工件装夹失效。

　　尾座的床身锁紧机构设置在基座下部，采用偏心压板结构，当尾座沿床身移动到目标工位后，扳动侧面的锁紧手柄即可通过偏心轴带动压板将尾座牢牢压紧在床身导轨面上，锁紧力可达到8kN以上，能够承受大切深、大走刀量切削时的轴向反作用力，不会出现尾座移位的问题。尾座壳体与基座之间设置有横向微调结构，可通过两侧的调节螺钉调整尾座的横向偏移量，偏移量调整范围为±15mm，在加工锥度较小的长圆锥面时，无需额外工装即可通过偏移尾座的方式完成锥面车削，拓展了车床的加工适用范围。

　　从设计思路层面，该结构在传统车床尾座的成熟结构基础上做了细节优化：一是将套筒的密封结构做了改进，在套筒伸出端设置有双唇形橡胶密封圈，可有效阻挡切削液、金属切屑进入壳体内部的导向孔与丝杠副，延长内部传动部件的使用寿命，减少日常维护的频次；二是优化了手轮的操作力臂，将手轮直径设置为120mm，配合梯形丝杠的传动比，操作人员施加较小的手轮力即可产生足够的顶紧力，降低长时间操作的劳动强度；三是在壳体顶部设计了润滑油注油孔，可定期向导向孔、丝杠副加注锂基润滑脂，保证运动副始终处于良好的润滑状态，避免出现干磨导致的精度损失。

　　在实际生产应用中，该尾座结构可适配床身导轨宽度为200-320mm的中小型卧式车床，既可以作为老旧车床尾座损坏后的替换备件，也可以作为小型专用车床、非标车削设备的配套尾座部件使用。在加工直径20-100mm、长度300-1000mm的各类光轴、丝杠、活塞杆类零件时，配合主轴卡盘装夹工件一端，尾座顶尖顶紧工件另一端的中心孔，可有效抵消切削力带来的工件挠曲变形，将切削过程中的工件振动幅度降低60%以上，大幅提升加工表面质量与刀具使用寿命。在进行钻孔、铰孔、攻丝等孔加工工序时，将对应的刀具安装在尾座套筒的锥孔内，通过手轮控制进给，可保证加工出的孔与工件回转轴线的同轴度，避免出现孔偏、孔斜的问题，相比手持刀具加工的精度提升一个数量级以上。

　　结构设计过程中充分考虑了加工工艺性，所有零部件的加工面均设置了合理的退刀槽、倒角，铸造部件预留了足够的加工余量，非加工面做了清砂、喷丸处理，装配环节的配合公差均选用机械加工行业通用的公差等级，无需特殊加工设备即可完成全部零部件的制造与装配，整体结构的零部件通用化率达到90%以上，日常维护时的易损件如密封圈、锁紧手柄、丝杠螺母等均可直接采购标准件替换，降低了全生命周期的使用成本。
