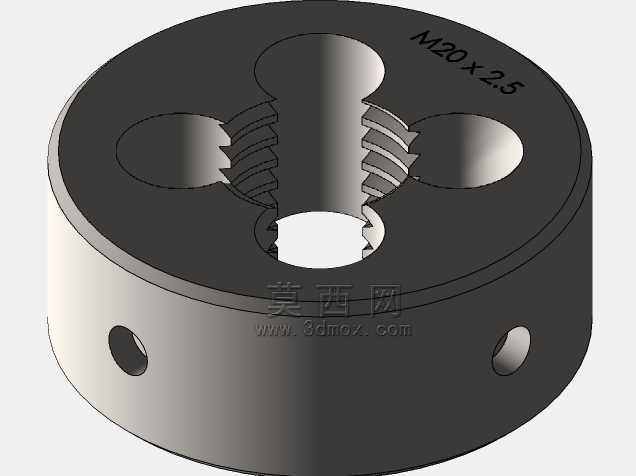

车床用莫氏锥度M20弹性攻丝模座

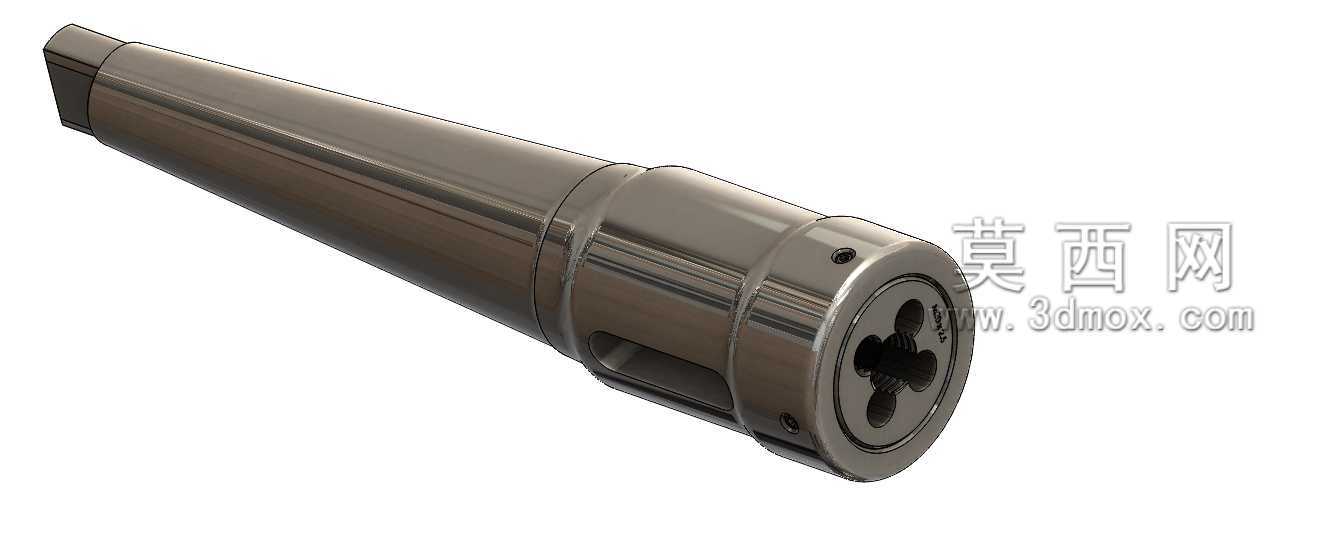

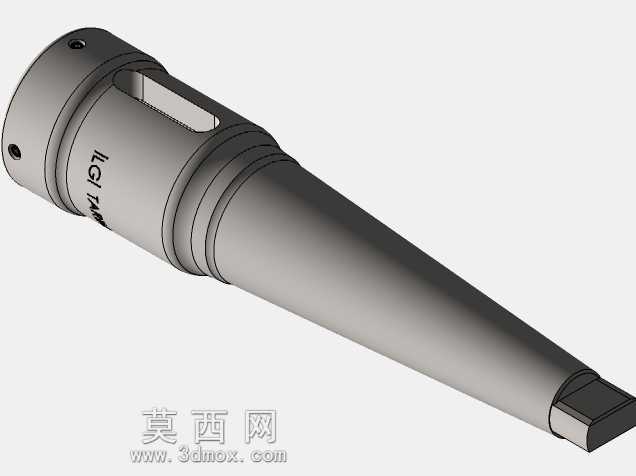

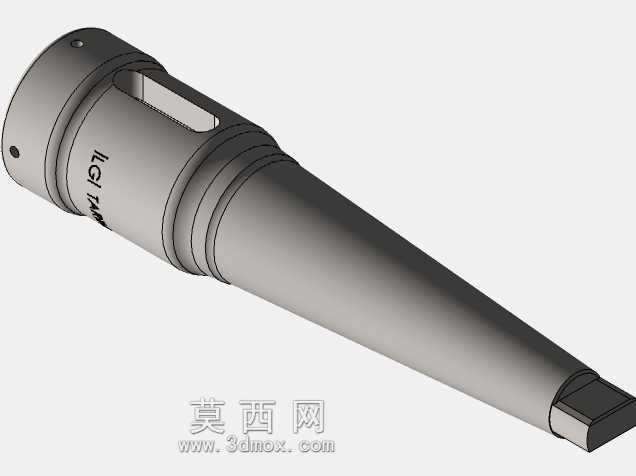

　　在普通车床及数控车床的内螺纹加工工序中，这类锥柄模座是连接机床主轴与丝锥的核心夹持部件，主要适配尾座套筒的莫氏锥孔安装场景，也可用于刀架侧置的攻丝动力头工位，覆盖中小规格公制螺纹的切削加工需求，尤其适合M20规格范围内的通孔、盲孔内螺纹成型作业，在五金加工、轴类零件套丝、法兰盘螺纹孔加工等场景中应用广泛。从结构设计来看，该模座采用莫氏锥度作为安装定位基准，锥柄部分的锥度严格遵循通用机床附件的配合公差，装入尾座套筒后可依靠锥面自锁实现可靠定位，无需额外紧固件即可传递切削扭矩，拆卸时仅需通过尾座的退料楔铁即可顶出，换装效率远高于直柄夹持结构。模座主体采用合金结构钢整体调质处理，表面硬度控制在合理区间，

　　既保证芯部足够的韧性承受攻丝时的交变扭矩，又让外表面具备足够的耐磨性，长期与尾座套筒反复拆装也不会出现配合面拉毛、定位精度下降的问题。前端的夹持腔采用弹性开槽结构，开槽沿轴向均匀分布，当锁紧螺母旋紧时，腔体会产生均匀的径向收缩，牢牢包裹住丝锥的夹持柄部，夹持力均匀分布在丝锥柄的整个圆周面上，既不会因为局部应力过大夹伤丝锥柄部，也能避免攻丝过程中丝锥出现打滑、偏摆的问题，有效保证螺纹的同轴度精度。模座的内部设计有轴向浮动间隙，可在攻丝过程中适配丝锥的进给螺距，避免机床进给量与丝锥螺距不匹配时出现的乱牙、丝锥折断问题，这一点对于普通车床手动进给攻丝的场景尤为重要，能大幅降低操作难度，减少新手操作时的丝锥损耗。从安装边界来看，

　　锥柄的长度与直径匹配标准莫氏锥度规格，可直接适配多数中小型车床的尾座套筒，无需额外加装过渡套；模座整体的外径尺寸经过优化，在保证夹持刚度的前提下尽可能缩小外径，可深入到零件的沉孔、台阶孔内部进行近距离攻丝，避免因为模座外径过大与工件发生干涉。前端的锁紧螺母采用细牙螺纹设计，锁紧行程短，夹持力调节方便，螺母外圆设计有防滑滚花，即使手上沾有切削液也能徒手完成锁紧操作，无需借助扳手就能满足常规攻丝的夹持力需求，大扭矩切削场景下也可配合勾形扳手进一步锁紧。模座的端面设计有定位台阶，装入丝锥后可抵住丝锥柄的定位端面，保证丝锥的轴向定位精度，每次换装丝锥时的伸出长度一致，无需反复调整攻丝深度，批量加工时的螺纹深度一致性更好。

　　排屑槽的位置经过合理避让，攻丝过程中产生的切屑可顺着模座前端的缺口顺利排出，不会在夹持腔内堆积造成丝锥卡滞、夹持精度下降的问题。长期使用后若弹性夹持腔出现磨损，仅需更换内部的弹性衬套即可恢复夹持精度，无需更换整个模座，维护成本更低。在实际加工场景中，这类模座除了夹持丝锥外，也可适配同柄径的铰刀、钻头等刀具，实现尾座工位的快速刀具换装，拓展车床尾座的加工范围，在小批量多工序的零件加工中可减少刀具换装的辅助时间，提升整体加工效率。设计过程中需要重点控制锥柄与前端夹持腔的同轴度公差，若同轴度超差，攻丝时会出现螺纹孔扩大、丝锥磨损加快、螺纹表面粗糙度差等问题，因此在精加工阶段需要采用一次装夹完成锥面与夹持腔的磨削加工，保证两者的同轴度控制在0.01mm以内。弹性开槽的深度与宽度也经过反复验证，开槽过深会导致夹持腔刚度不足，攻丝时出现振颤，开槽过浅则弹性收缩量不足，无法提供足够的夹持力，开槽宽度控制在合理范围内，既保证足够的收缩量，又避免切屑卡入槽内影响夹持效果。
