车床用复合式小刀架进给装置结构

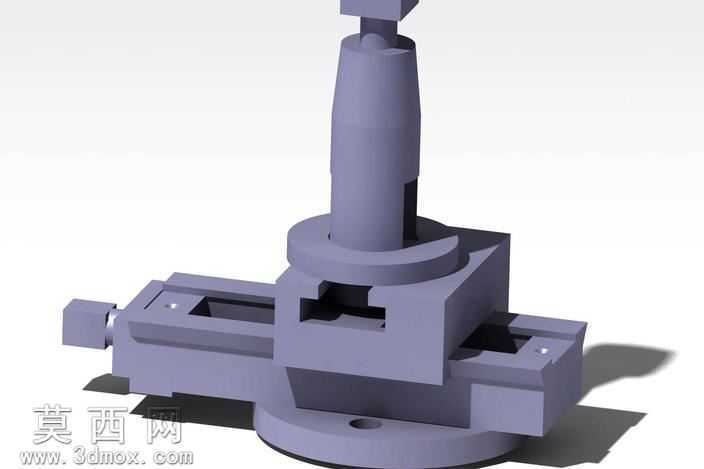

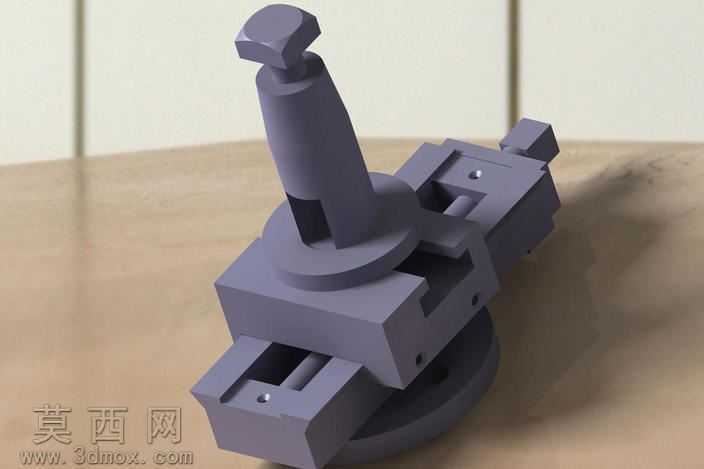

本作品为车床配套的小刀架进给装置三维建模成果，建模过程中严格遵循机床功能部件的实际尺寸比例与装配逻辑，对装置的每一处结构细节都做了精准还原。建模阶段首先搭建底部回转基座的基础特征，通过拉伸、切除等基础命令完成基座的定位槽、连接孔位的制作，确保基座可与车床中拖板实现精准的定位对接，匹配实际安装的公差要求。随后逐层搭建上层滑动刀台结构，对滑动导轨面做了贴合实际的间隙预留设计，还原燕尾式滑动导轨的配合形态，保证刀台可沿导轨方向实现顺畅的直线进给动作。顶部的锁紧手柄结构单独做了细节建模，还原手柄的棱柱操作端、螺杆锁紧段的结构特征，可实现刀台角度调整后的锁紧固定功能。渲染阶段采用金属哑光材质模拟机床铸铁部件的质感，对导轨滑动面做了轻微的高光处理，区分加工面与非加工面的视觉差异，整体渲染光线采用柔和的工业场景布光，清晰呈现各部件的装配关系与结构层次。材质分配上区分了铸铁基座、钢制调节螺杆、操作手柄三个部分的材质属性，铸铁部分添加细微的颗粒质感还原铸件表面特征，钢制螺杆部分添加金属光泽与细微的螺纹纹理，手柄部分做了防滑纹理的细节处理。设计思路上围绕车床小进给量的精密加工需求，该装置可实现独立于中拖板的小行程轴向进给，通过独立的进给螺杆驱动小刀架移动，可在锥度切削、精密端面车削作业中实现精准的背吃刀量控制，满足小切深、高精度的车削加工场景需求。建模过程中对各活动部件的运动限位做了结构还原，进给螺杆的行程范围、锁紧机构的动作逻辑都符合实际机床部件的工作原理，整体装配无结构干涉，各连接部位的孔位、凸台都对应实际的紧固件安装需求，完整复现了该类机床附件的真实结构形态。
