带脚轮支腿立式常压搅拌混合罐体

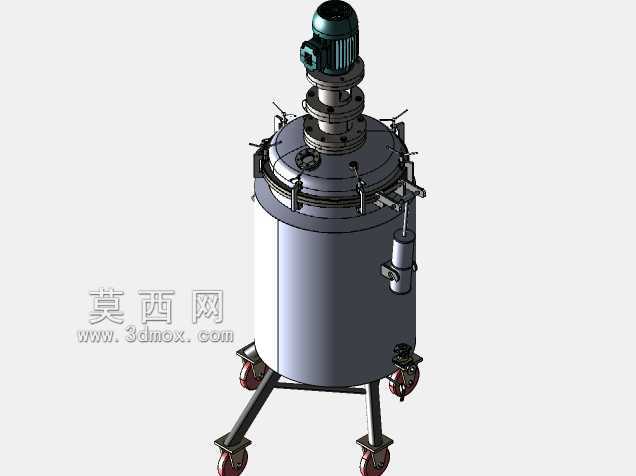

　　这款立式搅拌混合设备的三维结构，核心面向小批量液固、液液混合的中试或小规模生产场景，常见于精细化工配料、食品辅料预混、日化原料均质这类对搅拌均匀度有要求，但单批次处理量不需要太大的作业环节。从结构设计逻辑来看，顶部采用标准法兰快开压盖结构，配合周向均布的快开卡扣，不需要额外工具就能快速开启顶盖完成投料、内部清洁或者搅拌桨的检修更换，相比焊接密封的罐体，日常运维的效率提升非常明显，也能适配多品类物料切换生产时的清场要求。顶部驱动单元采用立式直连安装结构，电机输出轴通过联轴器直接连接搅拌主轴，省去了中间皮带传动或者齿轮减速的额外传动损耗，也减少了传动环节的故障点，主轴穿过顶盖的位置设置了机械密封结构，

　　能避免搅拌过程中物料飞溅或者挥发性气体外泄，满足常规常压工况下的密封要求。罐体侧面设置了侧装式液位视镜组件，操作人员不需要开盖就能直接观察罐内物料的液位高度和搅拌状态，视镜旁预留了外接管路的接口位，可以根据实际工艺需求接入进料管、清洗喷淋管或者温度检测探头，不需要后期在罐体上额外开孔焊接，降低了现场改造的工作量。罐体底部采用三支点支腿结构，每根支腿底部都配置了带刹车的万向脚轮，同时支腿本身预留了高度调节的螺纹段，这个设计是兼顾了设备移动灵活性和安装稳定性的需求：当需要在不同工位之间转场作业时，松开脚轮刹车就能直接推移设备，不需要额外吊装；当设备固定在某一工位长期作业时，可以调整支腿的调节螺栓，让脚轮悬空，支腿直接接触地面，

　　避免作业过程中设备出现移位或者晃动，也能减少脚轮长期承重带来的损耗。搅拌主轴的桨叶配置采用了适配中低粘度物料的斜叶桨结构，桨叶的安装高度距离罐底预留了足够的沉渣空间，避免大颗粒物料沉积在罐底无法被搅动，桨叶和罐壁之间的间隙控制在合理范围，既不会因为间隙太小导致搅拌过程中刮蹭罐壁，也不会因为间隙太大造成罐壁附近的物料无法参与循环混合。从安装边界来看，设备整体的占地直径控制在支腿展开的范围内，顶部驱动电机的高度没有超出罐体中心轴线太多，不需要预留过大的上部安装空间，现场布置时只需要在罐体侧面预留出操作快开卡扣、观察视镜的操作空间即可，整体对安装场地的要求不高，普通的硬化平整地面就能满足放置要求。在细节设计上，

　　罐体顶部的吊耳结构是预留的吊装点位，当设备需要长距离转运或者吊装到更高的作业平台时，可以直接通过吊耳起吊，不需要额外捆绑罐体，避免起吊过程中损坏侧面的管路或者视镜组件；罐体底部的出料口设置在中心最低位置，配合罐体底部的微坡设计，能保证搅拌完成后的物料可以完全排空，不会有残液积存在罐底，减少物料浪费也能降低清洁的难度。这类搅拌设备的结构设计没有追求过高的参数冗余，所有结构都是围绕小规模混合作业的实际需求展开，没有多余的复杂结构，不管是生产制造还是后期维护的成本都相对可控，对于需要灵活调整生产工位、多品类小批量物料混合的场景来说，结构适配性非常强。建模过程中对各个配合面的公差都做了对应预留，比如法兰的密封面、快开卡扣的配合位、支腿的安装螺纹位都按照实际机加工的公差要求做了间隙预留，模型可以直接作为结构评审、零部件加工出图的基础参考，不需要再做大量的结构修正。
