超薄方形面板式LED照明灯具结构设计

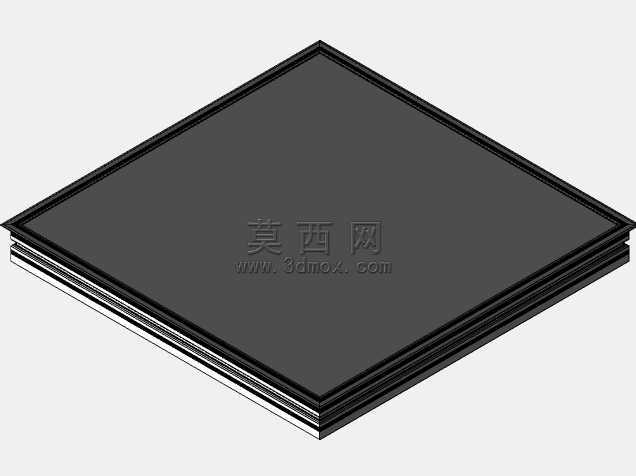

　　日常做商用照明配套结构选型时，这类超薄方形面板LED灯是办公空间、公共走廊、洁净车间吊顶区域的常用选型，和传统格栅灯盘比，它的出光面更匀，没有明显的灯珠颗粒暗影，整灯厚度控制得很薄，不会在吊顶夹层占用过多走线空间。从结构上看，这款灯采用四边窄边框设计，边框做了叠层收边处理，既可以保证整灯的结构强度，避免薄型灯体在运输、安装过程中出现边角弯折变形，也能在嵌入吊顶时和石膏板、矿棉板的开孔边缘贴合更紧密，不会露出明显的安装缝隙。

　　做这类灯具的三维结构设计时，首先要考虑的是安装边界的适配性，常规适配600*600mm标准模数吊顶的型号，灯体实际外轮廓尺寸会比吊顶开孔小2-3mm，预留安装时的微调余量，边框的压边宽度控制在15mm左右，既能完全盖住开孔边缘的裁切毛边，也不会因为压边过宽影响吊顶整体的视觉整洁度。灯体的分层结构从出光面到背面依次是扩散板、导光板、反射膜、灯珠安装基板、散热背板，四边的边框通过卡扣结构把各层组件压紧固定，不需要打胶或者过多螺丝固定，既提升了装配效率，也方便后期维护时拆解更换内部组件。

　　在实际应用场景里，这类灯具除了嵌入吊顶安装，也可以通过配套的吊装配件实现明装吊装，适配没有做吊顶的大开间办公区域，设计时在灯体背面预留了四个标准的吊绳安装孔位，孔位距离灯体边缘的尺寸做了统一规范，不管是嵌入安装的弹簧卡扣还是吊装的吊件，都可以共用同一套背板孔位，不需要针对不同安装方式单独开模做背板，能有效降低生产端的模具成本。散热结构的设计是这类薄型LED灯的重点，因为整灯厚度薄，没有多余的空间做独立散热鳍片，设计时把灯珠基板直接贴合在金属背板上，背板采用拉伸铝材质，既做整灯的结构支撑件，也充当散热面，把灯珠工作时产生的热量均匀导到整个背板区域散出，避免局部积热导致灯珠光衰过快，延长整灯的使用寿命。

　　出光面的扩散板采用磨砂哑光材质，表面做了微结构处理，既能把导光板传导出来的光线进一步匀化，也能避免眩光问题，在办公场景下使用时，长时间在灯下办公不会因为灯光刺眼产生视觉疲劳。边框的边角做了微小的圆弧过渡，没有尖锐的直角，安装时不会划伤施工人员的手部，也能避免边角磕碰掉漆影响外观。灯体背面的接线区域做了独立的接线盒预留位，电源线可以通过接线盒和内部驱动电源连接，接线盒的盖板采用卡扣式固定，电工接线时不需要拆卸整灯背板，只需要打开接线盒盖板就能完成接线操作，能大幅提升现场安装的效率。

　　在结构强度校核层面，因为这类灯具多是安装在人员活动区域的顶部，整灯的抗形变能力必须达标，边框采用加厚的铝合金型材，在1.5倍整灯重量的静载荷测试下，边框的形变量不超过2mm，不会出现灯体中部下垂的问题。导光板采用亚克力材质，四周的入光面做了抛光处理，和侧边灯珠的距离控制在0.5mm以内，既不会因为距离过近摩擦到灯珠，也不会因为距离过远导致光线入射效率降低，影响整灯的出光亮度。反射膜贴在导光板背面，把从导光板背面漏出的光线重新反射回出光方向，能有效提升光的利用率，降低整灯的能耗。

　　做这类产品的三维建模时，要特别注意各层组件之间的配合公差，扩散板、导光板、反射膜的外形尺寸要比边框内槽尺寸小0.3-0.5mm，避免温度变化时材料热胀冷缩出现组件起拱的问题，边框的卡扣位置要均匀分布，每边设置3-4个卡扣，保证各层组件受力均匀，不会出现局部漏光的问题。驱动电源的安装位在背板中部的预留凹槽里，凹槽的深度刚好容纳驱动电源，不会让驱动电源凸出于背板表面，避免嵌入安装时驱动顶到吊顶顶部的楼板或者管线，影响安装平整度。
