多规格壁装式路灯悬臂支架结构设计

做户外照明配套结构设计快十年，这类壁装路灯悬臂是老城区巷道、厂区外墙、园区步道旁最常用的安装构件，不用单独立杆，直接依托现有建筑墙体、围墙立面固定，能大幅减少土建施工量，也不会占用地面通行空间，尤其适合路幅较窄、地下管线复杂没法开挖做路灯基础的场景。

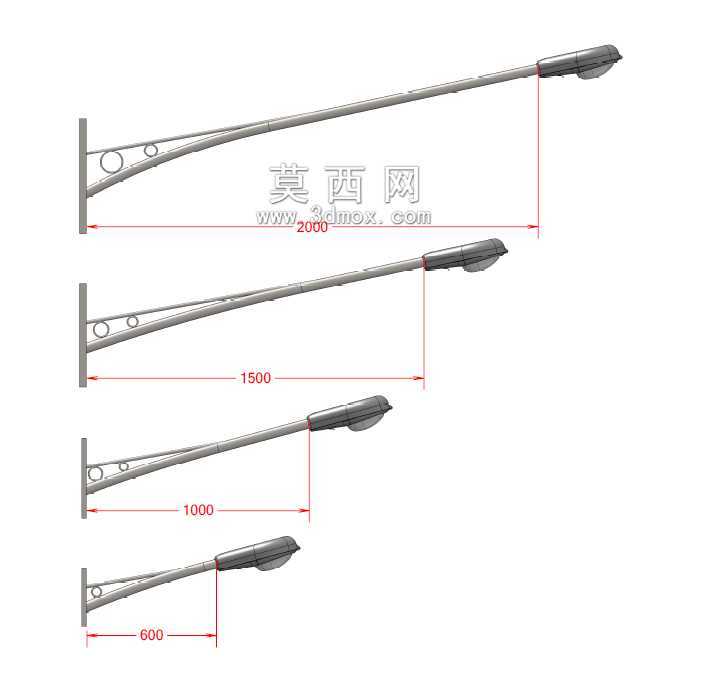

这次做的这套悬臂结构，一共覆盖了四种常用伸出长度规格，分别对应600mm、1000mm、1500mm、2000mm的水平伸出距离，选型的时候可以直接根据照明覆盖范围、安装点位的墙体承重能力匹配，不用单独改模调整。结构上采用斜向加强筋配合主悬臂梁的形式，主臂用变截面的流线型管材，一方面能减少户外风阻，降低强风天气下的结构载荷，另一方面斜向的加强肋从壁挂底座一直延伸到悬臂靠近灯头的三分之二位置，能有效抵消灯头自重带来的下弯力矩，避免长期使用后悬臂出现塑性变形。

壁挂端的安装底座做了加厚的平板结构，上面预留了对应膨胀螺栓的安装孔位，现场安装的时候可以直接在墙体上打膨胀螺栓固定，底座和墙体之间可以加橡胶减震垫，既能够弥补墙面的不平整，也能减少金属底座和墙面硬接触带来的锈蚀问题，同时避免雨水顺着安装缝隙渗进墙体。悬臂和灯头连接的末端做了标准的灯杆插接接口，适配市面上主流的一体化LED路灯灯头，接口处预留了穿线孔，供电线缆可以从悬臂内部穿过，全程不外露，既能够避免线缆长期被日晒雨淋老化，也能让整体外观更整洁，减少外力破坏线缆的风险。

设计的时候特意做了统一的壁挂底座安装孔位尺寸，四种不同长度的悬臂，底座的安装孔距完全一致，现场如果后期需要调整照明覆盖范围，直接更换不同长度的悬臂就行，不用在墙体上重新打孔，降低后期运维改造的工作量。结构受力计算的时候，按照沿海地区12级风载、5kg灯头自重的最恶劣工况做了校核，悬臂末端的最大挠度控制在悬臂长度的1/500以内，完全满足户外照明设施的结构安全要求，不会出现大风天气下悬臂晃动、灯头偏移的问题。

悬臂表面的处理工艺预留了热镀锌后喷塑的工艺余量，建模的时候所有的焊接位置都做了圆角过渡，避免出现尖锐棱角，既方便后期表面处理的时候镀层均匀覆盖，也能减少安装过程中划伤施工人员的风险。不同长度的悬臂在加强筋的尺寸上也做了对应调整，短尺寸的600mm款因为力臂短，加强筋的截面尺寸稍小，能节省材料成本，2000mm的最长款则加大了加强筋的截面厚度，同时在主臂和底座的焊接位置增加了三角加强块，进一步提升连接位置的结构强度，避免焊缝长期受力出现开裂。

实际项目应用里，600mm规格的大多用在小区单元楼入口、窄巷的墙面照明，安装高度在3-4米就能覆盖入口区域的照明需求；1000mm和1500mm的款多用在厂区内部的通道旁，安装在围墙立柱上，伸出长度刚好能覆盖整个通道的路面宽度；2000mm的款则适合临路的建筑外墙，不用占用人行道空间就能把灯头伸到路面上方，满足市政道路的照明要求。建模的时候所有的配合尺寸都做了公差标注，焊接位置的焊道预留量也提前考虑进去，生产下料的时候可以直接提取模型里的管材切割长度、板材下料尺寸，不用二次测绘，能大幅缩短生产前的技术准备周期，也避免了人工测绘带来的尺寸误差。
