欧式卷花壁挂式户外照明壁灯支架结构

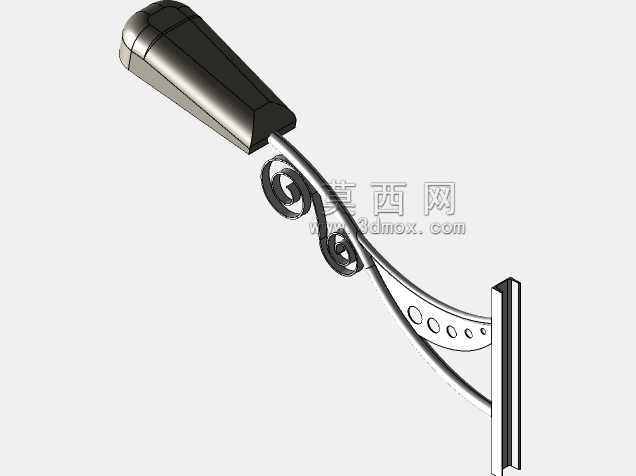

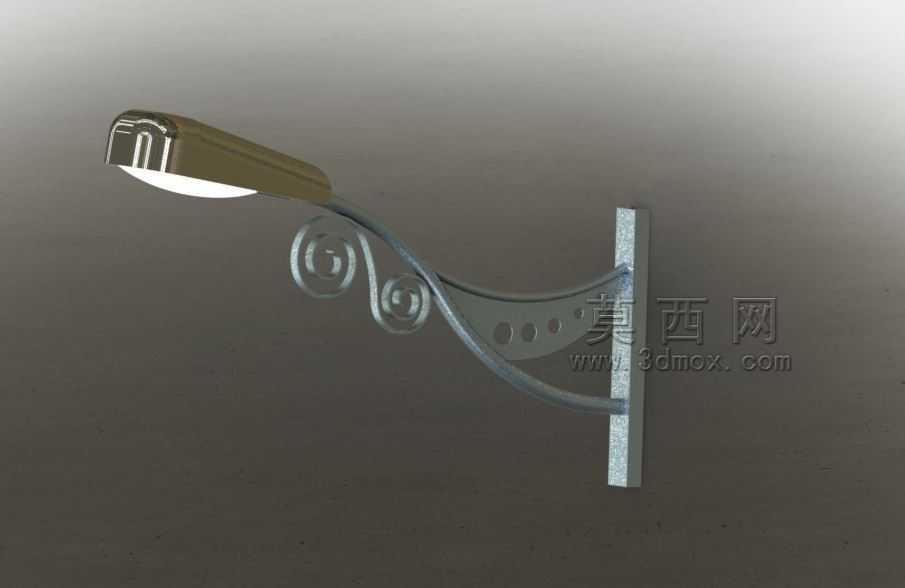

　　日常做户外照明配套结构设计时，这类带装饰性卷花的壁灯安装支架是老小区改造、沿街商铺立面亮化项目里很常见的构件，不同于工业厂区用的直臂式纯功能支架，这类支架要同时兼顾承重可靠性与立面装饰协调性，不能装完之后显得突兀破坏建筑外墙的整体观感。先从安装边界说起，这类支架的靠墙安装板是长条形平板结构，上面预留的安装孔位适配常规膨胀螺栓的安装间距，安装时贴附在混凝土外墙或者砖砌外墙上，不需要额外做预埋构件，普通外墙施工人员用冲击钻打孔就能完成固定，安装板的厚度要满足单侧承重要求，避免灯头装完之后出现长期负重下的下翻变形，毕竟户外环境还要考虑风载带来的交变受力，太薄的板材用个两三年就会出现焊缝开裂的问题。支架的臂身不是直杆结构，

　　顺着臂身走向做了流畅的弧形过渡，靠近安装板的位置做了两个涡卷状的装饰造型，这部分造型不是纯装饰没用的结构，卷边的圆弧过渡其实能分散臂身的受力集中点，比直角弯折的臂身抗疲劳性能更好，臂身中段还开了几个等距的圆形减重孔，这些孔位不会削弱臂身的结构强度，因为开孔位置选在了臂身受力的中性层区域，既能减少整体的材料用量降低自重，也能让雨天的时候臂身不会积留雨水，减少积水带来的锈蚀问题，毕竟户外用的五金件最怕长期积水泡着，再好的表面处理也扛不住常年积水的侵蚀。臂身末端是灯头安装位，适配常规的户外道路灯头的安装接口，灯头装完之后的照射角度是斜向下朝向人行区域，不会出现光线直射行人眼睛造成眩光的问题，支架的整体外伸长度要匹配安装位置的高度，

　　一般装在三米左右墙高的时候，外伸长度控制在四十到五十公分就能保证下方人行区域的照明覆盖范围，不会出现灯下黑的情况。做这类结构的三维建模的时候，要特别注意卷花部分的曲率过渡，不能出现曲率突变的折角，不然实际折弯加工的时候会在折角位置出现应力开裂，表面做喷塑处理的时候也容易在折角位置出现积粉或者露底的问题，安装板和臂身的连接位置要做满焊处理，不能只点焊固定，焊接完成之后还要把焊疤打磨平整，再做整体的表面防腐处理，不然焊缝位置是最容易先生锈的地方。实际项目选型的时候，要提前核对安装墙面的承重能力，如果是空心砖墙面，还要配套使用空心砖专用的膨胀螺栓，不能直接用普通的膨胀螺丝，不然时间长了支架会松动脱落，臂身的走线位置要预留隐藏的穿线空间，

　　把供电的导线藏在臂身内部，不要让电线裸露在外面，一方面是避免户外紫外线老化电线外皮，另一方面也能让整体外观更整洁，不会看到明线影响装饰效果。这类支架和普通的直臂支架相比，因为带了装饰性的卷花造型，更适合用在文旅街区、老旧小区改造、别墅外墙这类对景观协调性有要求的场景，纯工业场景用的话会显得多余，但是在需要兼顾照明功能和立面美观的场景下，这种结构的适配性就很高，建模的时候还要注意整体的重心位置，要保证整体重心落在安装板的支撑范围内，不然装完之后支架会有长期的外翻力矩，加快固定螺栓的疲劳损耗。
