嵌入式方形暗装LED筒灯结构设计

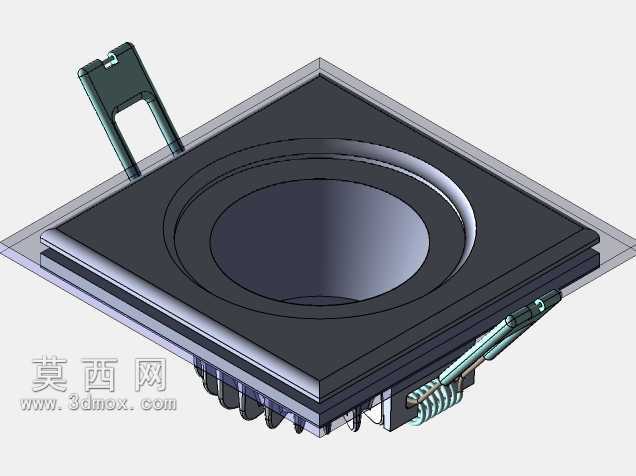

　　这款嵌入式方形LED灯具的结构设计，核心围绕室内天花暗装场景的实际使用需求展开，日常多见于办公空间、商业门店、家居吊顶的局部照明与基础照明布设，适配常规石膏板、矿棉板等主流吊顶材质的安装工况。从实际安装逻辑来看，方形外框的设计能够更好适配模块化吊顶的拼接缝隙，相比圆形嵌入式灯具，在规整的方格吊顶布局中对齐更便捷，边缘与吊顶龙骨的贴合度更高，不会出现圆形灯具安装后边缘与吊顶方格错位的视觉违和感。灯具的弹片式卡扣结构设置在方形边框的对角位置，安装时只需将弹片向上掰起，把灯具整体推入吊顶预留的安装孔内，弹片会依靠自身弹性张力卡在吊顶背面，无需额外螺丝固定，单人即可完成快速安装，后期维护拆卸时只需向下拉动灯具边框，即可压缩弹片将灯具取出，大幅降低现场施工与后期运维的操作难度。

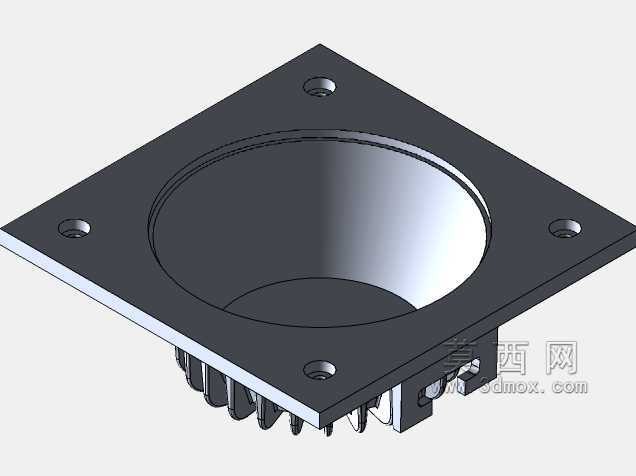

　　从功能结构层面拆解，灯具中部的下沉式反光杯采用锥面渐变设计，能够对LED光源的出光角度进行约束，避免光线过度散射产生眩光，同时锥面的弧度经过反复调整，能够让光线在照射区域内形成均匀的照度分布，不会出现中心亮度过高、边缘照度骤降的问题。反光杯与外框之间设置有阶梯式限位结构，装配时能够直接卡入定位，不需要额外打胶固定，既提升装配效率，也能避免长期使用过程中反光杯移位导致的出光角度偏移。灯具背部的散热结构采用多鳍片一体化设计，与光源安装基板直接接触，能够将LED光源工作时产生的热量快速传导到鳍片表面，通过背部的空气对流完成散热，避免光源长期处于高温工况下出现光衰过快、寿命缩短的问题。接线端采用快插式接线结构，现场布线时无需焊接，直接将导线插入接线端子即可完成电路连接，端子处设置有防拉脱卡扣，能够避免布线拉扯导致的接线松脱、接触不良等故障。

　　设计过程中充分考虑了安装边界的适配性，方形外框的边长尺寸略大于吊顶预留安装孔的直径，安装后边沿能够完全遮盖安装孔的切割毛边，对现场开孔的精度容错率更高，即使开孔尺寸存在±3mm的误差，也能通过外框的遮盖保证外观完整性。灯具整体的嵌入深度经过优化，能够适配厚度在8-15mm的常规吊顶板材，背部预留的接线空间能够容纳常规的接线端子与导线余量，不会出现安装后背部顶到吊顶内龙骨或管线的问题。边框表面采用哑光磨砂处理，不会反射环境光线产生多余的反光，在照明场景中能够弱化灯具本身的存在感，让视觉重心集中在照明区域而非灯具本身。两侧的弹片采用弹性钢材制作，表面做防锈处理，长期处于吊顶内的潮湿多尘环境中也不会出现弹性失效、锈蚀断裂的问题，弹片的弯折角度经过调校，安装后对吊顶背面的压力均匀分布，不会因为局部压力过大压坏吊顶板材。

　　从结构可靠性角度来看，灯具所有部件的连接均采用卡扣与限位结构配合，没有易损的活动连接部件，整体结构强度能够满足运输、安装、使用过程中的震动与外力冲击需求，即使在安装过程中出现轻微的磕碰，也不会出现外壳变形、部件脱落的问题。光源腔与背部散热腔之间设置有隔热隔离结构，能够避免光源产生的热量直接传导到外框表面，防止灯具外框温度过高，触碰时产生烫伤风险，同时也能减少热量向吊顶板材传递，避免长期烘烤导致吊顶板材变色变形。
