户外道路照明用碟形灯头结构设计

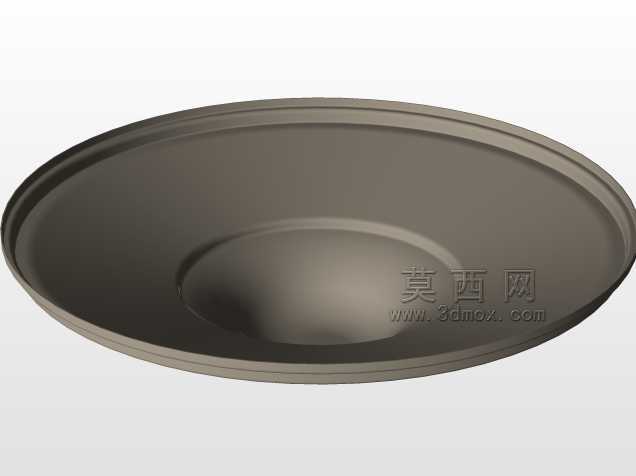

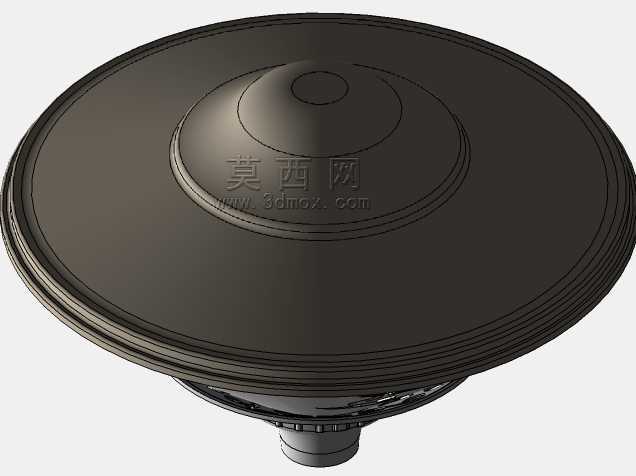

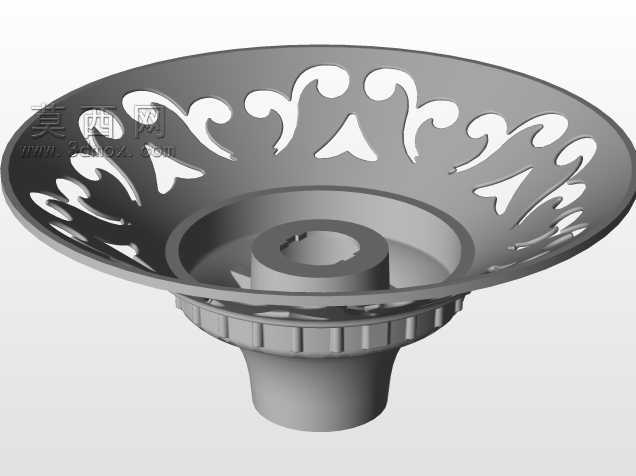

　　这款碟形灯头的结构设计，核心围绕户外道路照明的实际工况展开，首先要考虑的就是露天环境下的防护需求，顶部的大弧度碟形上盖，并非单纯的造型选择，而是从排水、防积尘的工程角度出发，大倾角的弧面能让降雨快速顺着边缘滑落，不会在灯体顶部形成积水区，避免长期积水渗透密封结构造成内部元器件损坏，同时弧面的流线造型也能降低大风环境下的风阻，减少灯杆承受的横向载荷，提升高杆安装后的抗风稳定性。从安装边界来看，灯头底部预留的标准连接柱，适配市面常规口径的路灯灯杆顶端安装位，不需要额外定制转接件，安装时只需要将连接柱插入灯杆预留的安装段，通过侧面的紧固螺钉完成锁止，接线腔设置在连接柱上方的腔体内部，接线完成后可以通过密封胶圈完成腔体封闭，

　　避免雨水顺着接线缝隙渗入。从功能特性上，碟形的上盖结构同时承担了光学配光的辅助作用，上盖内侧的曲面可以配合内部光源的反射器，将光线均匀投射到路面的有效照明区域，减少光线向上空的无效溢散，既提升路面的照度均匀度，也能降低光污染对周边居民区的影响。设计过程中，灯头的整体外径控制在常规道路灯头的通用尺寸区间，不会因为尺寸过大造成包装、运输成本的上升，同时边缘做了多层阶梯式的卷边结构，一方面提升上盖的结构强度，避免薄板材成型后出现边缘变形，另一方面卷边形成的导流槽可以将上盖滑落的雨水导向远离灯体下方接线区域的位置，进一步提升防护性能。在实际应用场景中，这类灯头既可以用于城市主干道的高杆照明，也可以适配小区、园区内部的次干道、

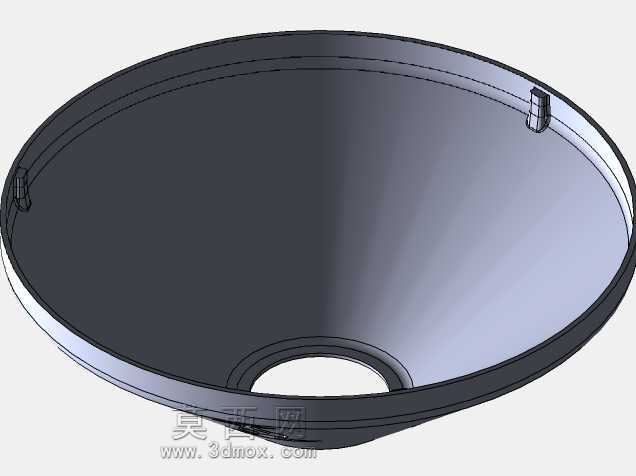

　　步道的中低杆安装，不同安装高度下，只需要调整内部光源的功率与反射器角度，就能匹配对应的照明覆盖范围，不需要更换灯头外壳结构，具备较好的通用性。结构细节上，上盖中心的凸起腔体是为了预留光源驱动电源的安装空间，凸起的高度经过测算，既可以容纳常规规格的驱动电源，也不会因为凸起过高造成整体造型突兀，同时中心凸起的弧面同样做了排水坡度设计，不会在顶部形成积水积灰的平面。灯头下半部分的透光件安装位，采用了嵌入式的安装结构，透光件与上盖之间设置了整圈的密封胶条安装槽，装配时胶条受压后可以填充所有配合缝隙，满足户外使用的IP防护等级要求，同时嵌入式的安装方式也能避免透光件受到外力撞击时直接脱落，提升结构可靠性。从生产制造的角度，

　　整个上盖采用一体冲压成型的工艺可行性较高，曲面的拔模角度经过调整，适合冲压模具的批量生产，不需要额外的多工序拼接，减少焊接、拼接带来的缝隙腐蚀风险，同时整体对称的造型也降低了模具开发的复杂度，适合批量量产降低制造成本。在维护便利性上，灯头的上下壳体采用卡扣加螺钉的双重固定方式，日常维护更换光源或者驱动电源时，只需要松开边缘的固定螺钉，就能打开下盖完成操作，不需要将整个灯头从灯杆上拆卸下来，降低高空作业的维护难度与作业风险。另外，灯头整体的重心控制在连接柱的中心轴线上，安装后不会出现重心偏移造成的灯头倾斜问题，长期使用过程中也不会因为自重偏移导致照射角度偏离预设的路面区域，减少后期运维的角度校准工作量。
