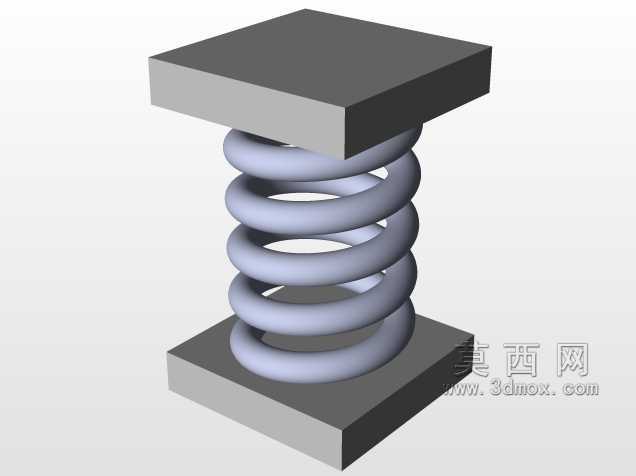

带上下安装平板的圆柱螺旋压缩缓冲构件

　　日常做设备结构设计时，这类带上下安装平板的螺旋弹性构件，是很多场景里都会用到的基础缓冲支撑单元，不像裸弹簧需要额外做端部安装适配，上下两块平板直接预留了安装孔位，不管是装在小型工装的压合工位做行程缓冲，还是嵌在小型检测设备的载台下方做减震隔振，都不用额外设计弹簧座，能省不少结构适配的工作量。

　　从实际使用场景来看，这类构件最常出现在对缓冲行程有明确要求、且安装空间规整的工位里，比如小型电子元件压装设备的压头末端，用来抵消压合瞬间的刚性冲击，避免硬接触压伤工件表面；也会用在小型输送线的末端挡停位置，承接输送过来的工件惯性，减少工件碰撞挡块时的弹跳；甚至一些小型实验台架的隔振支脚，也会用这类结构，通过弹簧的形变吸收外部传递的振动，保证台架上的检测元件读数稳定。

　　设计这类构件的时候，首先要确认的是实际工况下的最大载荷，不能只看弹簧本身的刚度，要结合上下平板的受力分布来算——因为上下平板是和弹簧端部贴合的，弹簧的有效圈数不能直接按总圈数算，两端并紧磨平的部分要算成支撑圈，不然算出来的刚度会和实际偏差很大，容易出现载荷压并或者刚度不够晃荡的问题。上下平板的尺寸设计也有讲究，平板的边长要比弹簧的外径大出至少一个弹簧丝径的距离，避免弹簧受压侧弯的时候，端部从平板边缘滑出去，平板的厚度也要根据最大载荷下的抗弯强度来算，不能做太薄，不然受压的时候平板中间拱起，会导致弹簧受力偏斜，局部应力过大提前断裂。

　　安装边界这块，这类构件的总高度是自由状态下上下平板外侧的距离，设计安装位的时候，要预留出弹簧被压到最大工作载荷时的压缩量空间，不能让上下平板在工作行程里出现硬接触，不然就失去了弹性缓冲的作用。平板上的安装孔位置要和弹簧的中心轴线对称，不然锁紧安装螺丝的时候，弹簧会受到侧向的偏载，长期使用会出现弹簧圈错位、弹力衰减快的问题。另外弹簧的旋向在设计的时候也要注意，如果是并排安装多个这类缓冲构件，相邻的弹簧要选相反旋向，避免受压的时候弹簧圈互相卡滞，影响正常的形变行程。

　　从功能特性上来说，这类集成了安装平板的弹性构件，相比单独采购弹簧再自制安装座，一致性会好很多，因为弹簧和平板的贴合度在制作的时候就已经保证了，不会出现自己加工弹簧座时端面不平整，导致弹簧受力不均的问题。在做三维建模的时候，弹簧部分的螺旋线要严格按照节距、中径、丝径的参数来生成，两端并紧的部分要做磨平处理，和平板的接触面要完全贴合，不能出现缝隙或者干涉，上下平板的安装孔位置要标注清楚形位公差，保证安装的时候孔位和设备上的安装点对齐，不会出现装不上的情况。

　　很多新手做设计的时候容易忽略弹簧的压并高度，直接按自由长度留安装空间，结果实际工作的时候弹簧被压到并圈，不仅起不到缓冲作用，还会把弹簧压变形甚至断裂，连带损坏周边的结构件。还有的人在建模的时候把弹簧的有效圈数算错，导致实际做出来的构件刚度和设计值差很多，装上去之后要么压不动，要么稍微受力就压到底，完全达不到预期的缓冲效果。另外上下平板的材质也要和弹簧的受力匹配，如果是载荷偏大的工况，平板要选强度足够的钢材，不能用太薄的铝板，不然受力之后平板变形，弹簧的受力方向就歪了，使用寿命会大幅缩短。

　　在一些需要频繁往复动作的工位上，这类构件还要考虑弹簧的疲劳寿命，选弹簧丝的时候要对应工况选合适的材质，比如普通工况用碳素弹簧钢就够，要是有腐蚀环境或者高低温环境，还要换对应的不锈钢或者合金弹簧丝，同时建模的时候要把弹簧的旋绕比控制在合理区间，旋绕比太小的话弹簧卷制困难，内应力大容易断，旋绕比太大的话弹簧容易侧弯，稳定性差，一般选在4到10之间比较合适，配合上下平板的限位，就能保证弹簧在压缩过程中始终沿着轴线方向形变，不会出现偏斜卡滞的问题。
