小型离心式抽水机结构设计方案

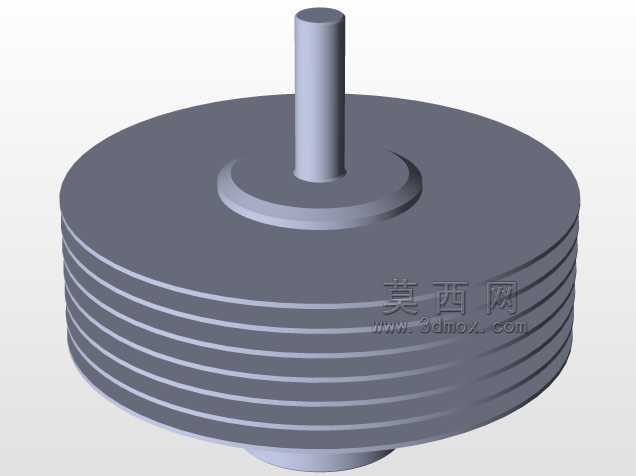

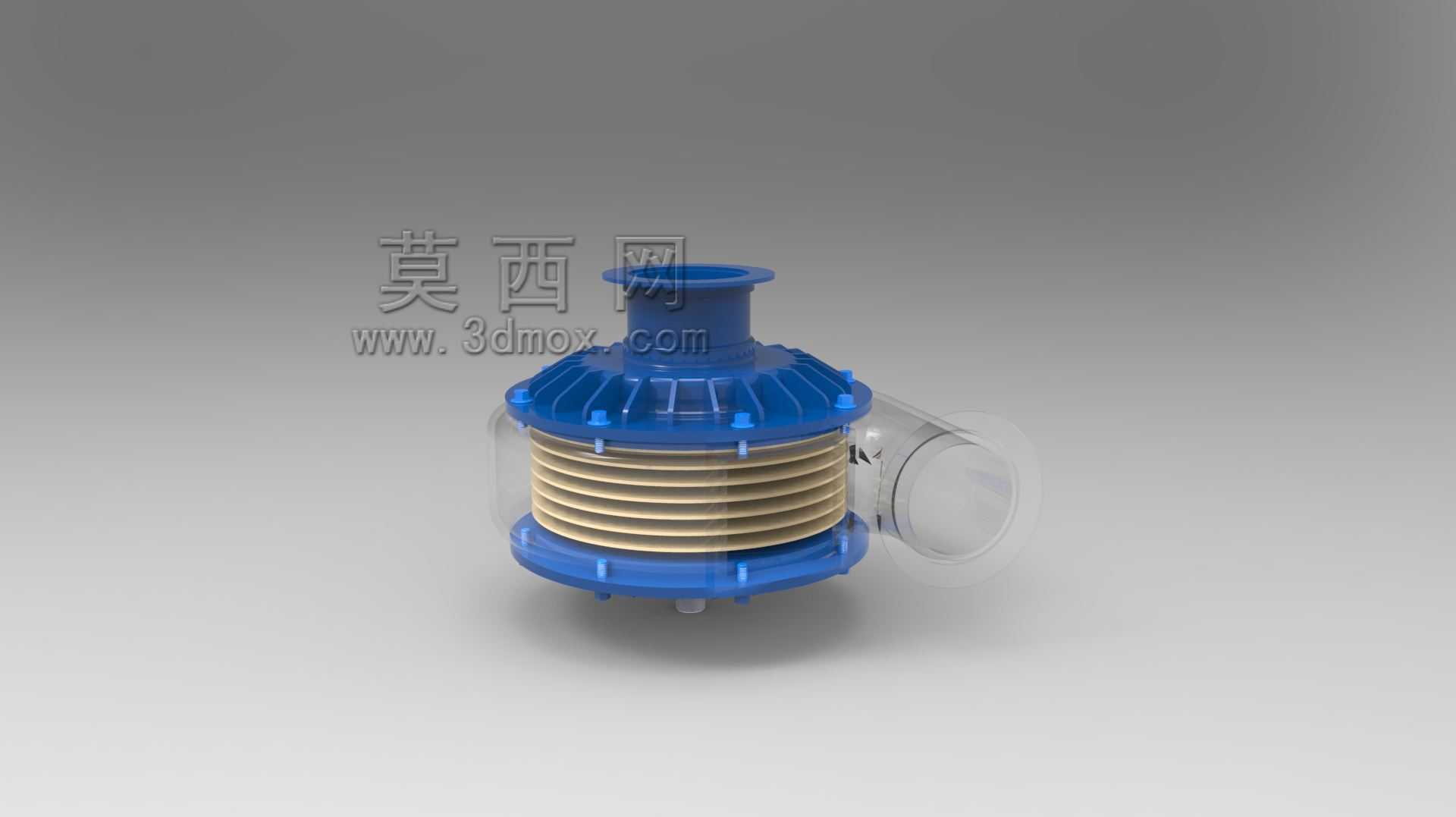

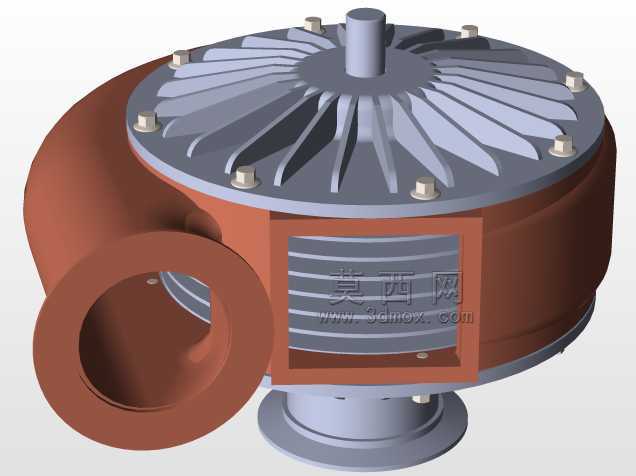

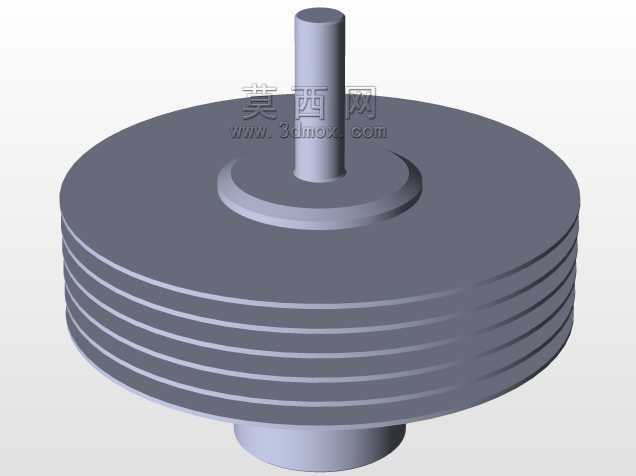

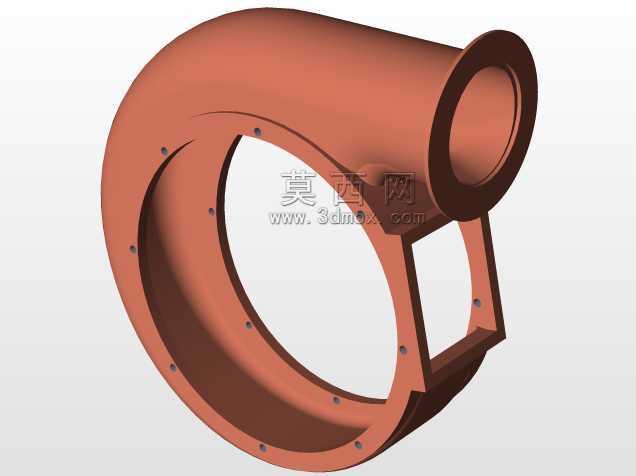

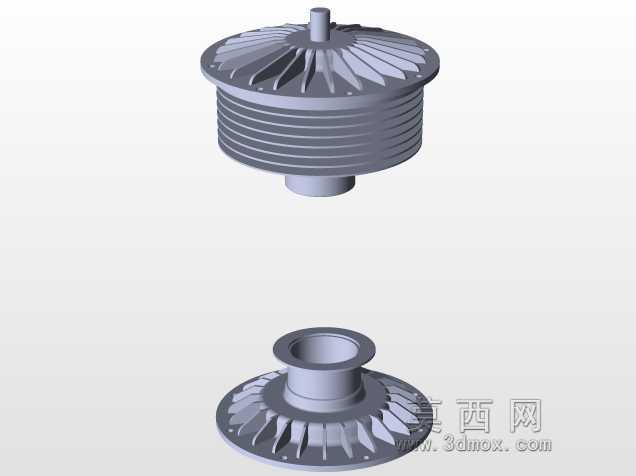

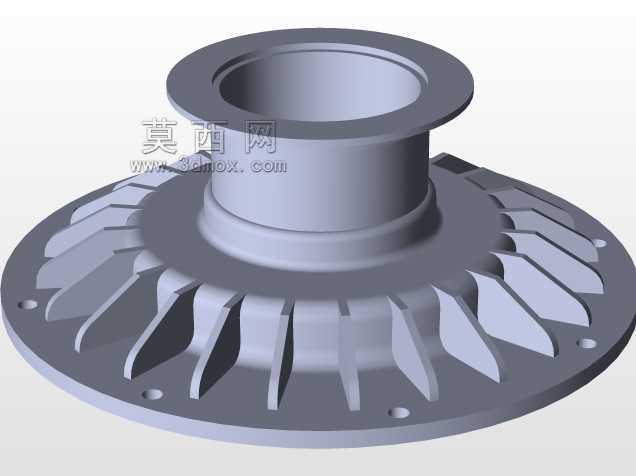

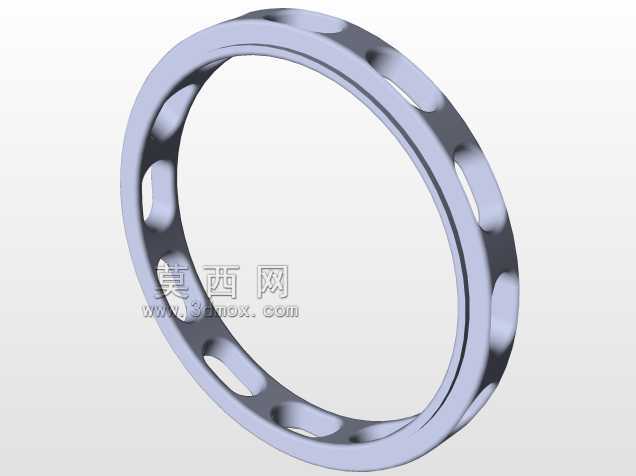

　　在民用给排水、小型农田灌溉、楼宇供水增压、工业循环水支路等场景中，这类小型离心式抽水设备是应用频次极高的流体输送单元，日常运维中接触到的多数低压输水场景，都能见到同结构产品的身影。从结构设计逻辑来看，这款抽水机采用轴向进水、径向出水的经典离心泵布局，顶部法兰接口为进水端，侧方切向接口为出水端，这种流道布局可以最大程度降低流体进入叶轮后的转向损失，提升水力效率。泵体外壳采用上下分体式法兰连接结构，周向均匀布置的紧固螺栓可以保证泵腔密封压力均匀，避免高压区出现渗漏，中部的波纹式散热结构并非装饰设计，而是针对连续运行工况下的泵体散热做的优化——当泵内输送常温清水时，电机端传导的热量可以通过波纹结构增大与空气的接触面积，降低轴承腔的工作温度，延长润滑脂的更换周期。

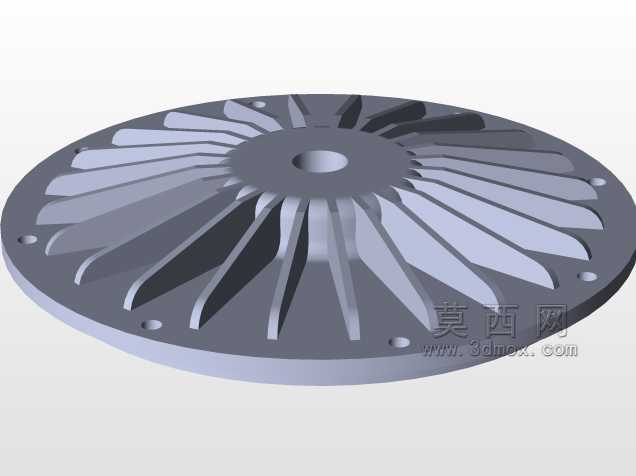

　　做三维结构设计时，首先要锁定安装边界的核心尺寸：进水法兰的端面到泵体底部安装脚的垂直距离，决定了设备在泵房支架上的安装开孔位置，侧方出水接口的中心高度，要匹配现场输水管道的对接标高，避免安装时出现管道强行对位产生的附加应力，长期运行中这类附加应力是导致泵体法兰开裂、密封件早期失效的核心诱因。叶轮是这款抽水机的核心做功部件，建模时要注意叶片的出口安装角与蜗壳流道的匹配关系，叶片数的选择兼顾了小流量工况下的压力稳定性与大流量下的效率表现，不会在小开度阀门工况下出现明显的压力脉动，降低管路振动的概率。泵体与驱动端的连接位置设计了独立的密封腔，预留了机械密封的安装空间，相比传统填料密封，机械密封结构的泄漏量更低，日常维护频次更少，适合无人值守的连续供水场景。

　　实际选型应用中，这类泵的适用介质为常温清水或物理性质与水接近的无腐蚀性液体，不能用来输送含大颗粒杂质的污水，否则会造成叶轮磨损、流道堵塞，直接影响输出压力与流量。安装时要注意进水端的管路密封性，一旦吸入端出现漏气，泵腔内无法形成足够的真空度，会出现出水不足甚至无法抽水的故障，这也是现场调试中最常遇到的问题。从结构强度角度分析，泵体上下法兰的螺栓间距经过了校核，在额定工作压力下，法兰密封面的变形量控制在密封件的允许补偿范围内，不会出现间隙渗漏。中部的波纹结构除了散热作用，还能一定程度吸收泵体运行时产生的热变形，避免因温度变化导致的壳体应力集中。出水端的接口采用标准管道连接尺寸，可以直接匹配同通径的输水管道，不需要额外制作过渡接头，降低现场安装的加工成本。

　　在建模过程中，要重点关注叶轮与泵腔之间的间隙设计，间隙过大会导致高压区流体回流到进水侧，降低泵的容积效率，间隙过小则可能因为加工误差、运行时的轴窜动导致叶轮与泵壳发生刮擦，引发运行异响甚至部件损坏。轴承位的同轴度公差是加工时需要重点控制的指标，直接影响泵运行时的振动值与轴承使用寿命，三维建模时就要在装配层级做好公差分配，给后续的加工、装配环节留出合理的调整空间。这款抽水机的底部安装脚采用三点式支撑布局，相比四点支撑，对安装面的平面度要求更低，即使安装基础存在轻微的不平整，也能保证泵体稳定贴合，不会出现安装应力，这也是小型民用泵设计中常用的支撑结构方案，兼顾了安装便利性与运行稳定性。
