外啮合高压齿轮液压油泵结构设计

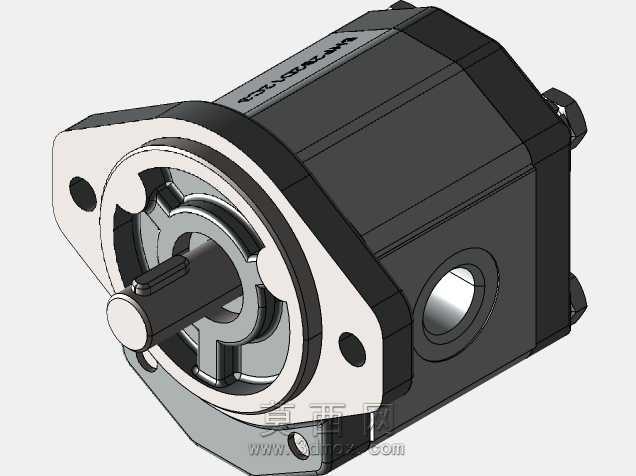

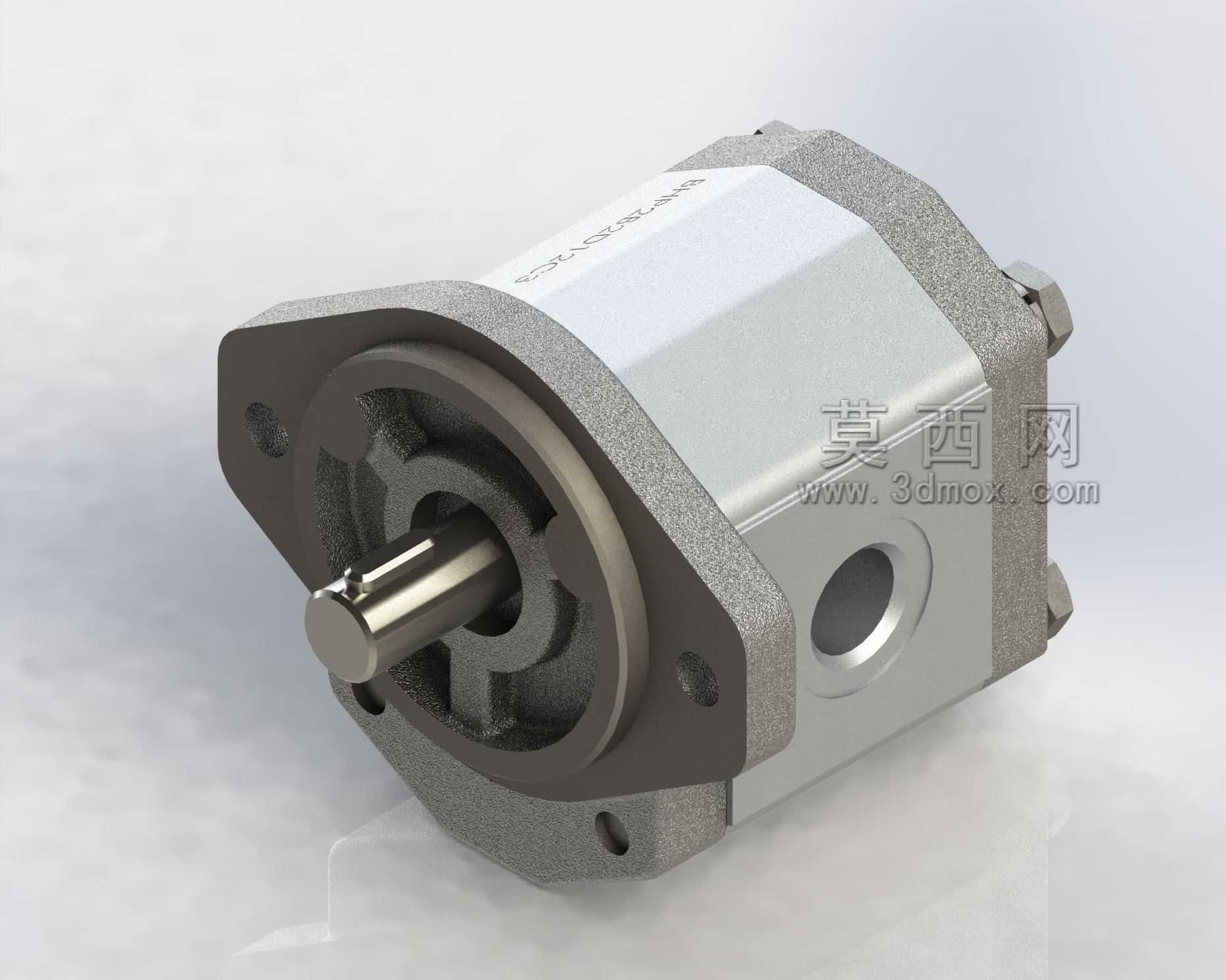

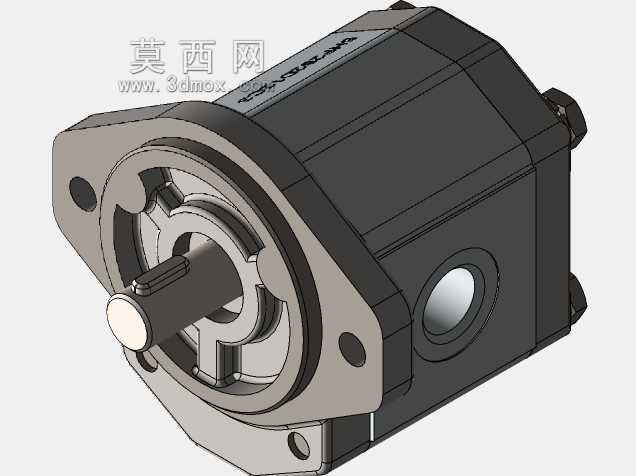

　　在液压系统的动力源选型环节，外啮合齿轮泵始终是中小功率工况下的高性价比选项，这款齿轮泵的三维结构完全围绕量产加工与现场装调的实际需求搭建，没有冗余的装饰性结构，每一处几何特征都对应实际加工工序与装配约束。先从安装边界说起，前端的菱形法兰安装面是这类齿轮泵最通用的安装形式，两个安装销孔的中心距、法兰止口的配合公差都严格遵循行业通用安装尺寸，不需要额外做转接板就能直接适配多数标准液压站的安装面板、机床油路板以及工程机械的阀组安装位，输出轴采用标准平键连接结构，轴伸长度、轴径尺寸都匹配通用的联轴器、皮带轮连接规格，现场换装时不需要额外改制连接件，能大幅缩短设备运维的停机时间。从功能特性来看，这款泵采用轴向间隙补偿的结构设计，

　　泵体与前后端盖之间的浮动侧板能在高压工况下自动贴合齿轮端面，把内泄漏量控制在极低水平，额定工作压力能覆盖多数中高压液压系统的需求，进油口与出油口采用侧置螺纹通油孔的布局，油液进入进油腔后能快速充满齿轮啮合的容腔，避免高转速工况下出现吸空、气蚀的问题，齿轮采用修正渐开线齿形，啮合过程中困油区间的容积变化被控制在最小范围，配套的卸荷槽结构能快速导出困油，降低运行过程中的压力脉动与工作噪音，实际运行时的振动幅度远低于未做齿形修正的普通齿轮泵。设计过程中优先考虑了加工工艺性，泵体采用整体压铸铝合金毛坯，外部的加强筋结构既提升了泵体的承压能力，也能在压铸过程中减少毛坯的变形量，加工时只需要一次装夹就能完成止口、轴承孔、安装面的精加工，

　　能有效控制形位公差，减少加工工序的周转成本；齿轮部分采用合金钢材渗碳淬火处理，齿面硬度满足长期高压运行的耐磨需求，轴端的密封结构采用双唇口油封，外侧防尘唇能阻挡现场的粉尘、铁屑进入泵体内部，内侧主密封唇能承受高压油液的冲击，避免运行过程中出现轴端漏油的问题，两端的滑动轴承采用DU自润滑材质，不需要额外接润滑油路，依靠泵内部的泄漏油就能实现润滑，简化了泵体的外部油路结构。从应用场景来看，这类齿轮泵的适配范围极广，在小型工程机械的液压系统中，它可以作为工作装置的主动力源，为动臂油缸、转向油缸提供压力油；在机床设备的液压站中，它可以为夹具夹紧回路、导轨润滑回路提供稳定的油压输出；在农用机械、环卫设备、小型升降设备的液压系统中，

　　它凭借结构紧凑、抗污染能力强、维护成本低的优势，往往是设计选型时的首选方案。建模过程中所有配合面都预留了合理的公差带，比如轴承孔与轴承外圈的配合采用基孔制过渡配合，齿轮内孔与传动轴的配合采用过盈配合加平键传扭，浮动侧板与齿轮端面的间隙控制在合理范围，既不会因为间隙过大导致内泄漏超标，也不会因为间隙过小出现运转卡滞、端面磨损过快的问题；泵体外部的棱边都做了合理的倒角处理，既避免装配过程中锐边划伤密封件，也能去除加工过程中产生的毛刺，防止铁屑进入液压油路造成阀组卡滞。很多工程师在选型齿轮泵时容易忽略油口的通径匹配，这款模型的进出油口通径是按照额定流量下的油液流速设计的，进油口流速控制在1.5m/s以内，出油口流速控制在3m/s以内，现场配管时只要按照模型标注的通径选择对应规格的油管，就不会出现吸油阻力过大、压损超标的问题；另外安装时要注意泵轴与原动机输出轴的同轴度误差，控制在0.1mm以内就能避免轴封过早磨损、轴承偏载的问题，这也是三维建模时把轴伸长度、法兰止口深度做精准还原的原因，方便设计人员在做整机布局时提前校核连接同轴度，预留足够的调整空间。
