敞口带立板槽式物料承托构件

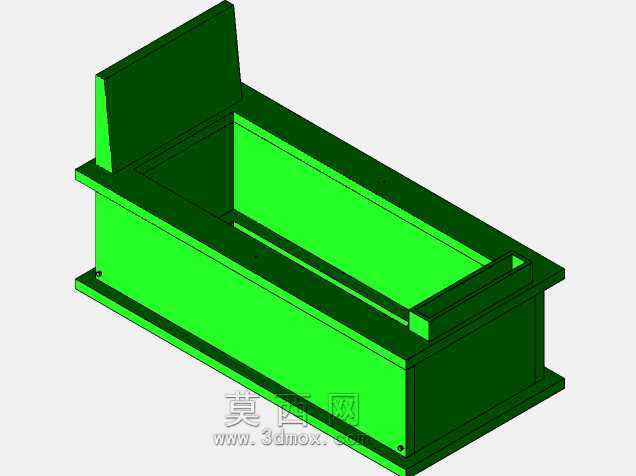

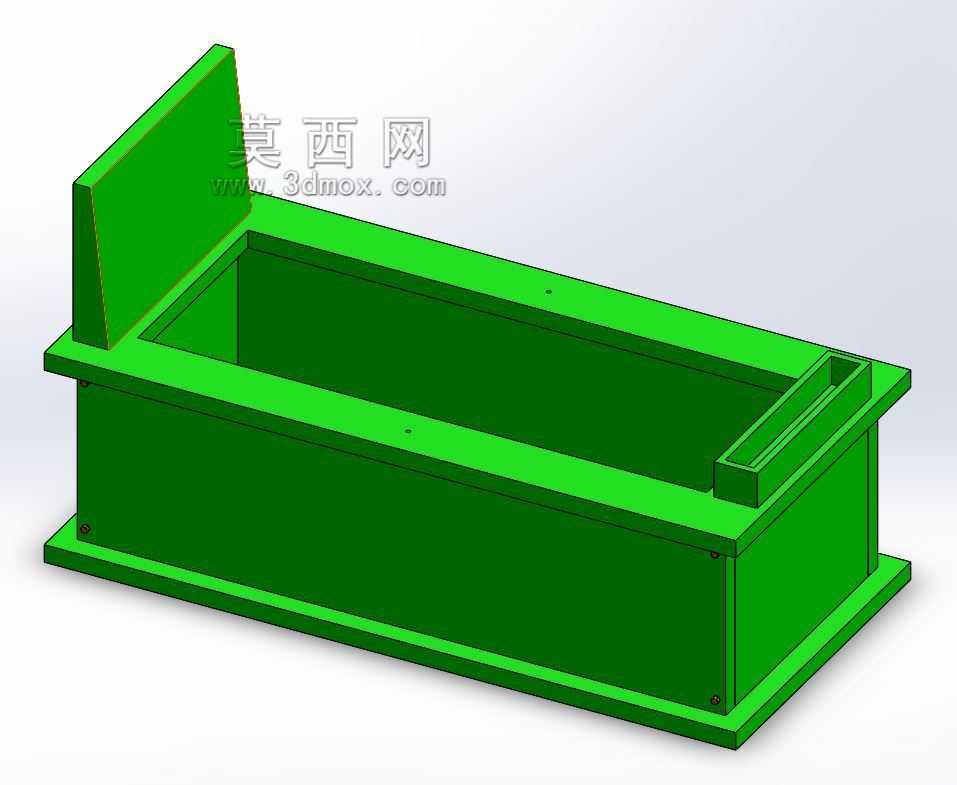

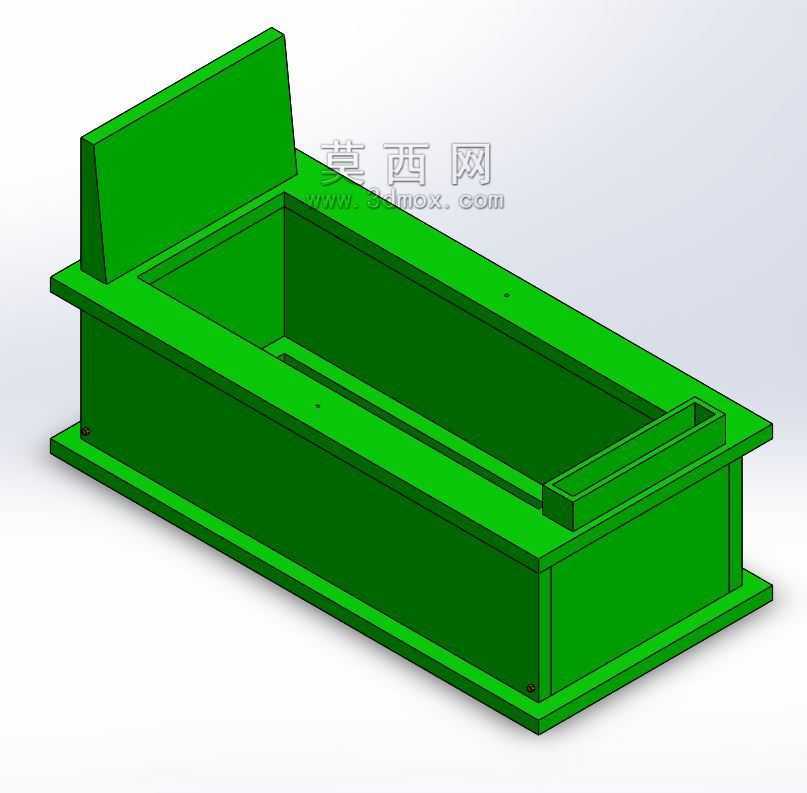

　　该构件属于工业生产场景中常用的物料承托类钣金焊接结构，常见于轻工生产、物料中转、小型工件加工工位的辅助承载环节，也可适配部分非标自动化生产线的工件暂存、导向输送工位，替代传统简易焊接料槽的功能，解决普通敞口槽无侧向定位、物料易从端部滑落的问题。从结构设计逻辑来看，整体采用等厚薄钢板折弯后拼焊成型，主体为长条形敞口槽结构，槽体内腔做了等宽的折弯加强边，既避免槽口受载后出现张开变形，也能在放置规整块状物料时起到侧向定位作用，减少物料与槽壁的硬摩擦。槽体一端设置垂直向上的一体式立板，立板与槽体侧壁、底板之间采用满焊连接，立板高度高于槽体侧壁高度，主要作用是作为物料放置时的端部定位基准，当物料沿槽体长度方向推送时，

　　端部可直接抵靠在立板上实现快速定位，无需额外加装定位挡块，适配需要定长摆放、端部对齐的物料中转工况。槽体底部设置外翻的安装法兰边，法兰边上预留了安装固定孔，可直接通过螺栓将整个构件固定在工作台架、输送线侧方或者工位支架上，安装时无需额外做焊接固定，拆装调整都比较方便，法兰边的外翻设计也避免了安装螺栓突出槽体内腔刮擦物料。从尺寸边界来看，整体长度方向尺寸大于宽度方向，槽体内腔宽度根据常规待承托物料的外形尺寸预留了合理间隙，立板的厚度与槽体主体板材厚度保持一致，避免焊接后出现应力集中变形，槽体的深度设计兼顾了物料放置稳定性和取放便利性，既不会因为槽深过浅导致物料侧翻，也不会因为槽深过大增加取放物料的操作幅度。在实际使用场景中，

　　该构件可直接作为小型加工工位的工件暂存槽，放置待加工的块状型材、塑料件或者冲压半成品，立板侧可作为操作人员取放工件时的对齐基准，减少每次摆放工件的调整时间；也可作为小型输送线的端部接料槽，输送线送出的工件直接落入槽内，靠立板阻挡实现端部对齐，方便后续批量转运。设计时充分考虑了钣金加工的工艺性，所有折弯处均预留了合理的折弯圆角，避免折弯时出现板材开裂问题，焊接位置均设置在构件外侧，内侧焊缝做打磨处理，保证槽体内壁光滑无凸起，不会刮伤物料表面，整体结构没有复杂的曲面或者异形结构，加工难度低，普通钣金加工厂即可完成制作，后期维护也比较方便，若出现局部磨损可直接通过补焊打磨修复，无需整体更换。
