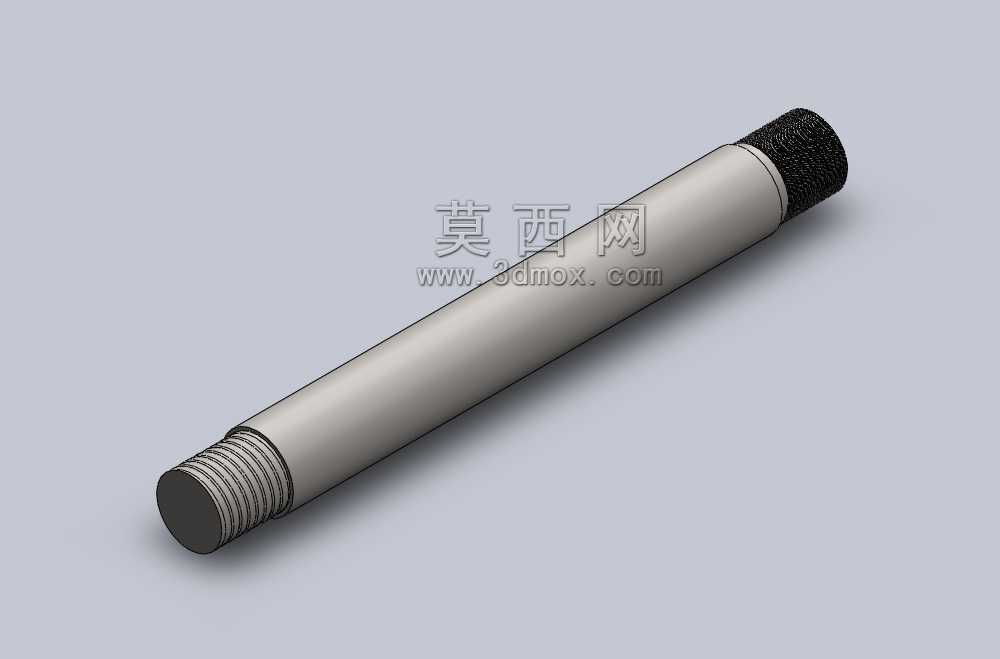

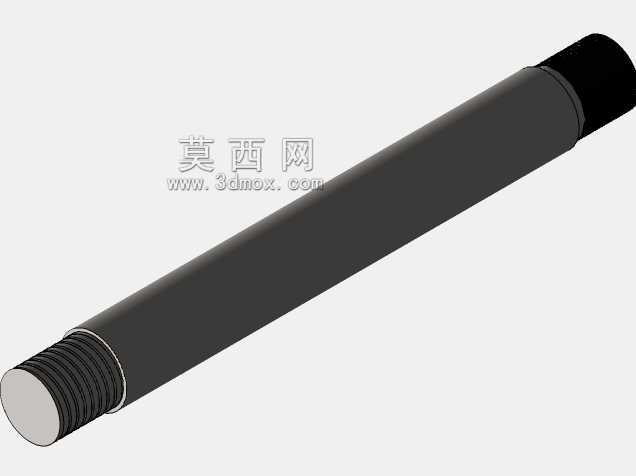

带滚花端外螺纹连接长杆结构设计

　　这类带端部滚花的外螺纹长杆，在工装夹具、小型传动机构、手动调节组件里的应用频次非常高，很多做非标设备的结构工程师在做手动锁紧、行程限位、简易连接结构的时候，都会优先选用这类结构，相比全螺纹的螺柱，它的光杆段能提供更稳定的导向支撑，端部的滚花结构不需要额外工具就能手动拧动调整，在不需要大锁紧力的调试工位、快换工装结构里实用性很强。

　　从结构设计逻辑来看，杆身主体采用等直径光杆设计，主要是为了匹配安装孔的间隙配合需求，光杆段的圆柱度公差一般控制在IT7级左右，既能保证穿装的时候顺畅不卡滞，又能避免配合间隙过大导致的径向晃动，很多直线滑动的简易导向结构里，就是直接用这类光杆段作为滑动支撑面，表面粗糙度控制在Ra1.6以下，能减少滑动过程中的磨损，延长零件的使用寿命。一端加工的外螺纹段，主要承担连接锁紧功能，螺纹的收尾处做了退刀槽结构，避免螺纹加工到光杆衔接处出现不完整牙型，装配的时候螺母能完全拧到螺纹根部，保证连接面的贴合度，不会出现因为螺纹牙型不完整导致的锁紧虚位，螺纹规格一般根据杆身直径匹配，保证螺纹的抗拉强度能满足杆身整体的受力需求，不会出现螺纹处先断裂的强度短板。

　　另一端的滚花结构采用网纹滚花设计，滚花的纹路深度控制在0.3-0.5mm之间，既不会因为滚花过深导致杆端应力集中，又能提供足够的手动拧动摩擦力，操作人员带薄劳保手套的时候也能顺利拧动，不会出现打滑的情况，滚花段的长度一般控制在15-20mm，刚好满足手指捏持的施力长度，不会因为过长浪费加工材料，也不会因为过短导致捏持施力不足。滚花段和光杆段的衔接处做了微小的倒角过渡，避免装配的时候锐边刮伤操作人员或者安装孔的入口密封件。

　　从安装边界来看，这类杆件的安装方式非常灵活，光杆段穿过安装基体的通孔之后，螺纹端可以搭配螺母、弹簧垫圈实现锁紧，也可以直接拧入带内螺纹的安装孔里，光杆段的长度可以根据实际的安装间距调整，不需要额外加工阶梯结构，加工工艺性很好，普通车床就能完成全部加工工序，滚花工序在车床上一次装夹就能完成，不需要二次装夹找正，能很好的保证滚花段、光杆段、螺纹段的同轴度，装配之后不会出现偏心卡滞的问题。

　　在实际使用场景里，这类杆件常作为小型设备的调节螺杆使用，比如工装夹具的顶紧杆、检测设备的行程调节杆、小型机架的连接拉杆，因为不需要额外的扳手就能手动调整，在设备调试阶段能大幅提升调试效率，调整到位之后可以在螺纹端加锁紧螺母实现防松，满足长期固定使用的需求。相比全螺纹的螺杆，它的光杆段和安装孔的接触面积更大，受力更均匀，在承受径向载荷的时候，不会像全螺纹螺杆那样因为牙型的应力集中容易出现断裂，抗剪切能力更强，在有一定径向受力的连接场景里可靠性更高。

　　设计这类杆件的时候，需要重点注意几个细节：首先是螺纹段的长度要匹配连接厚度，保证拧入之后有足够的螺纹啮合长度，一般啮合长度不小于螺纹公称直径的1.2倍，才能保证足够的连接强度；其次是滚花段的直径要略大于光杆段直径，避免滚花之后直径变小导致捏持的时候打滑，一般滚花前的杆径要比公称直径小0.2-0.3mm，滚花之后的直径刚好和光杆段直径一致或者略大0.1mm；另外光杆段的两端都要做C0.5左右的倒角，方便穿入安装孔，也能去除加工毛刺，避免装配的时候刮伤零件表面。

　　在受力特性方面，这类杆件主要承受轴向的拉压力和少量的径向剪切力，材料一般选用45号钢调质处理，硬度控制在HB220-250之间，既有足够的强度，又有一定的韧性，不会因为受冲击出现断裂，表面可以做发黑处理提升防锈能力，在有腐蚀环境的使用场景里，也可以选用304不锈钢材料加工，不需要额外表面处理就能满足防锈需求。很多手动操作的工装里，会把滚花段的端面做圆弧处理，提升手动拧动的时候的触感，不会因为端面锐边硌手，长时间操作也不会出现不适感。
