单轮挂载式摩托货运拖斗结构设计

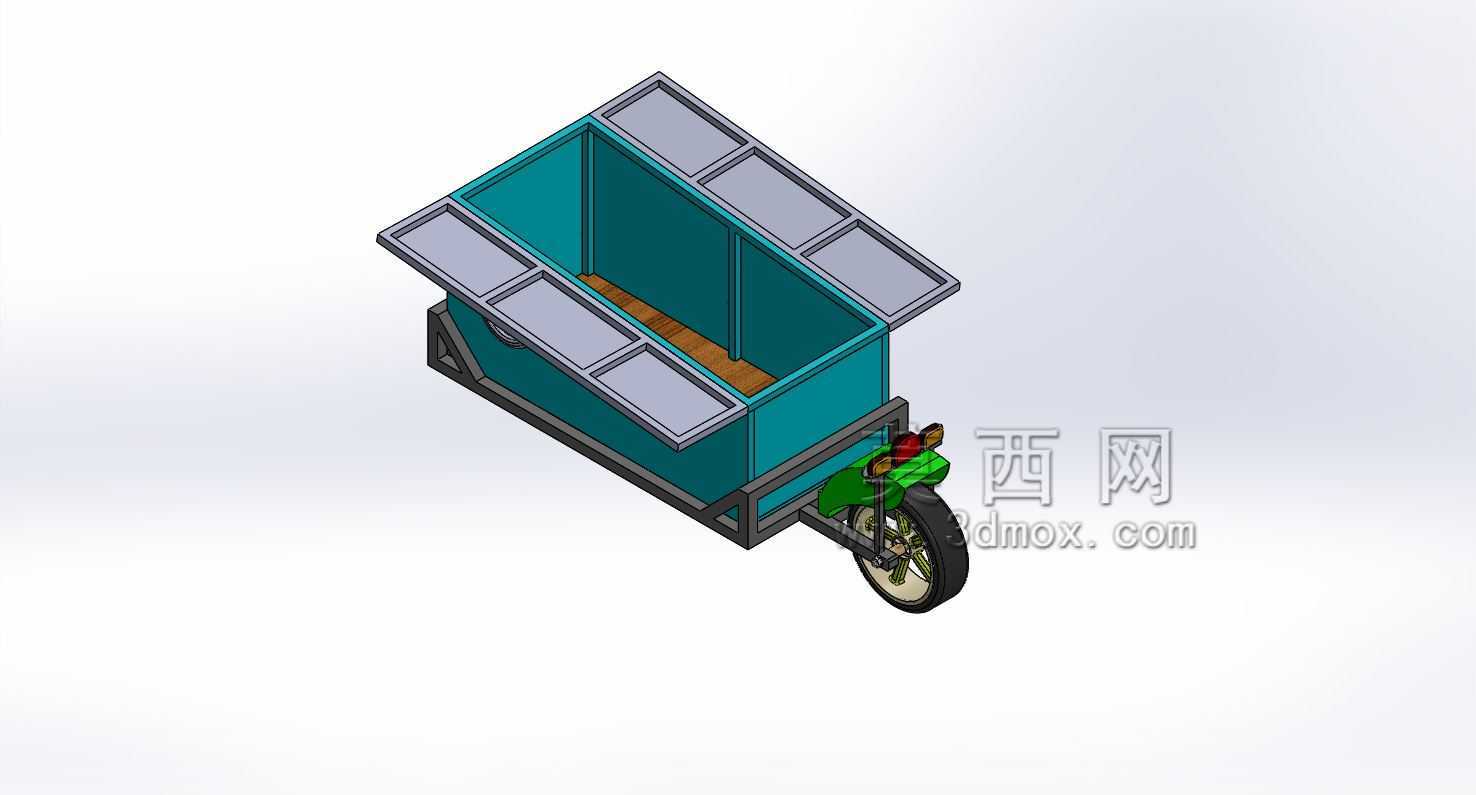

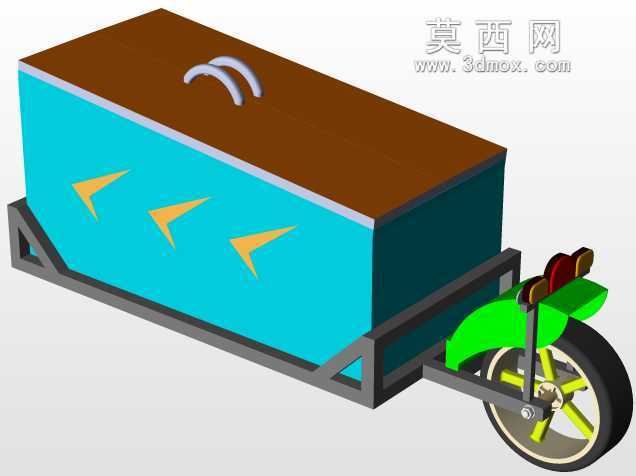

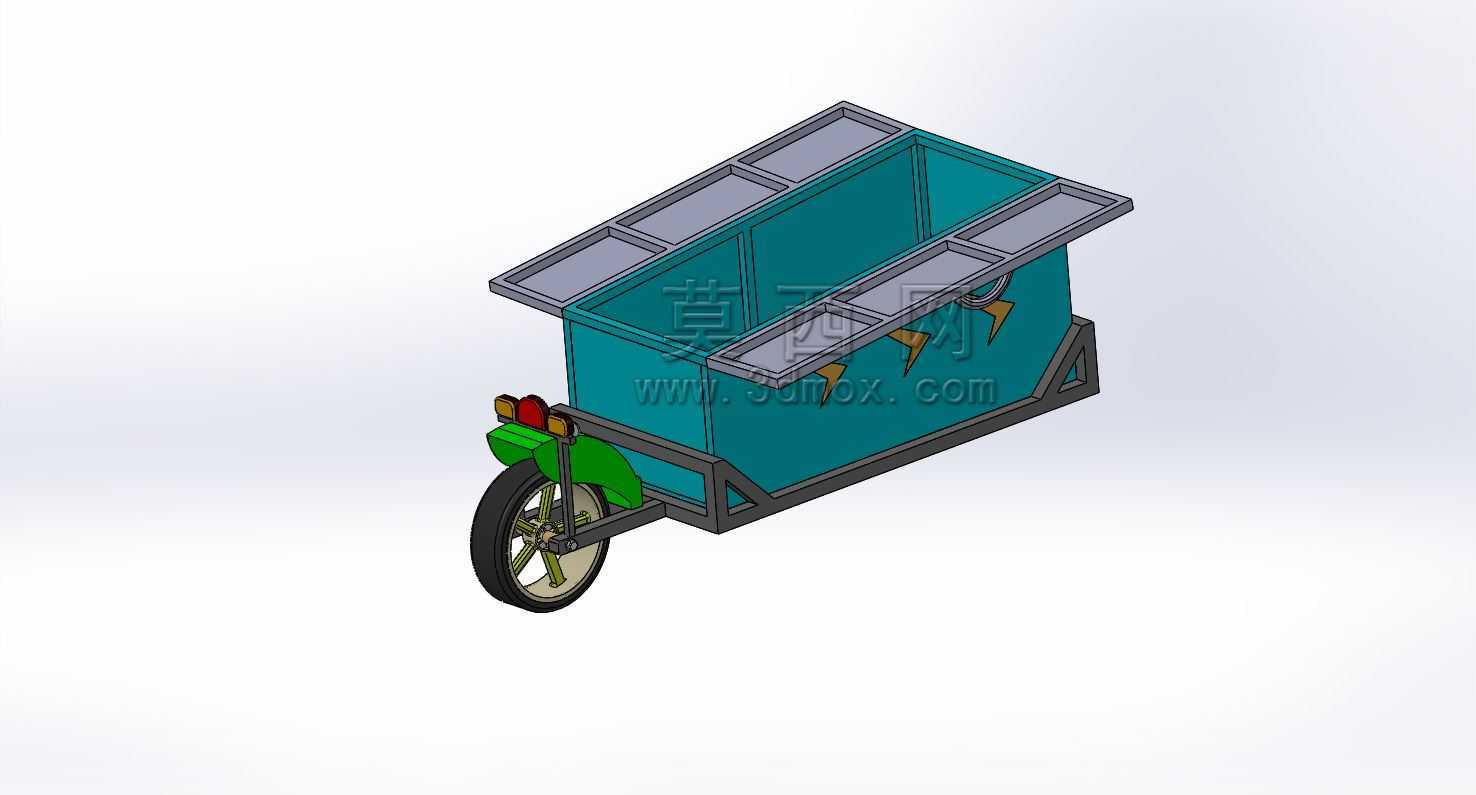

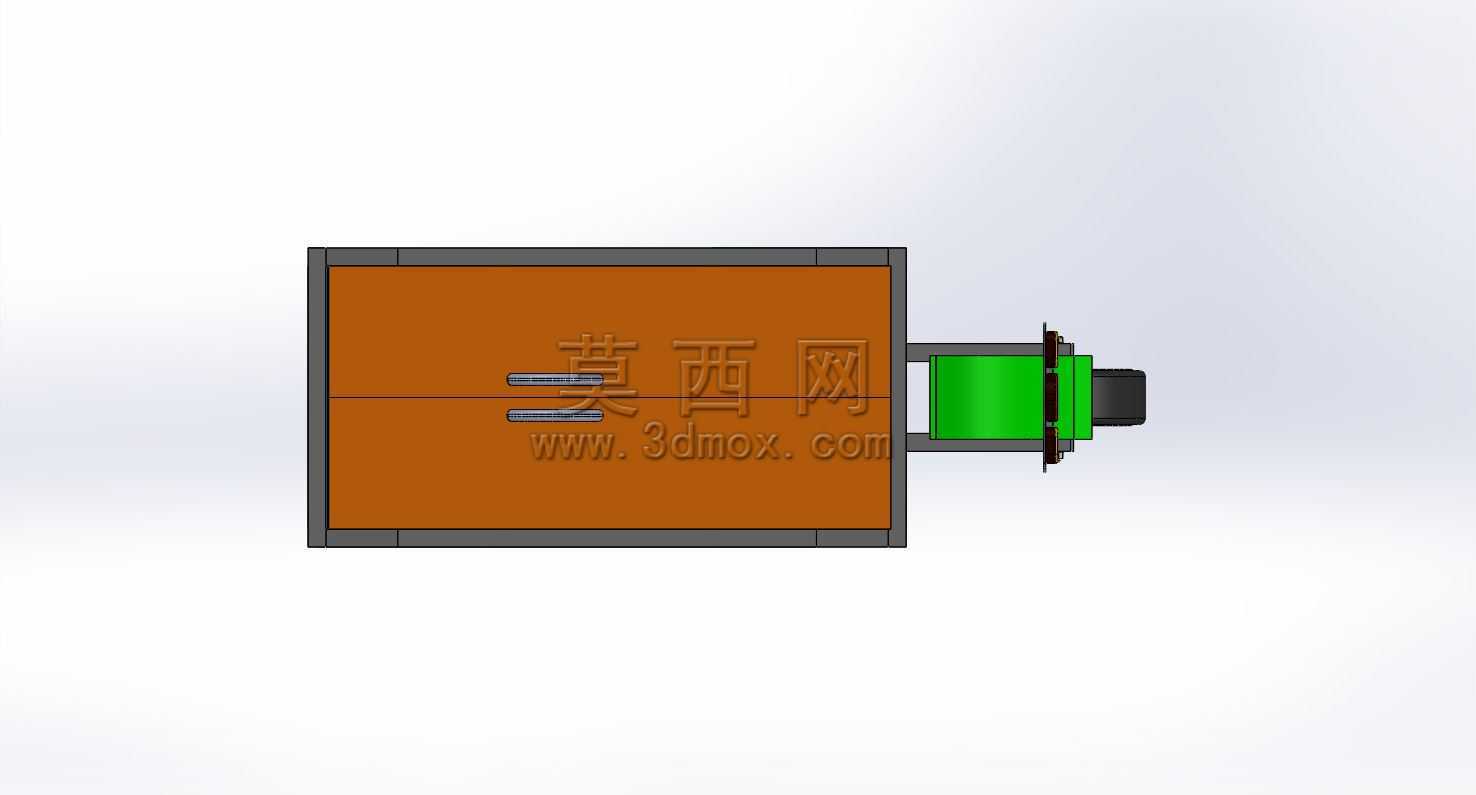

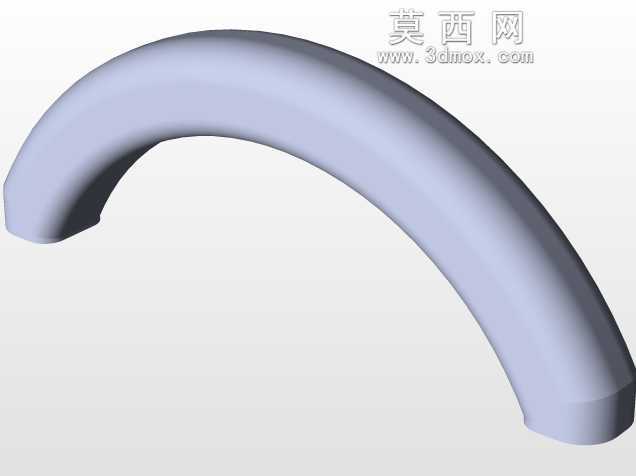

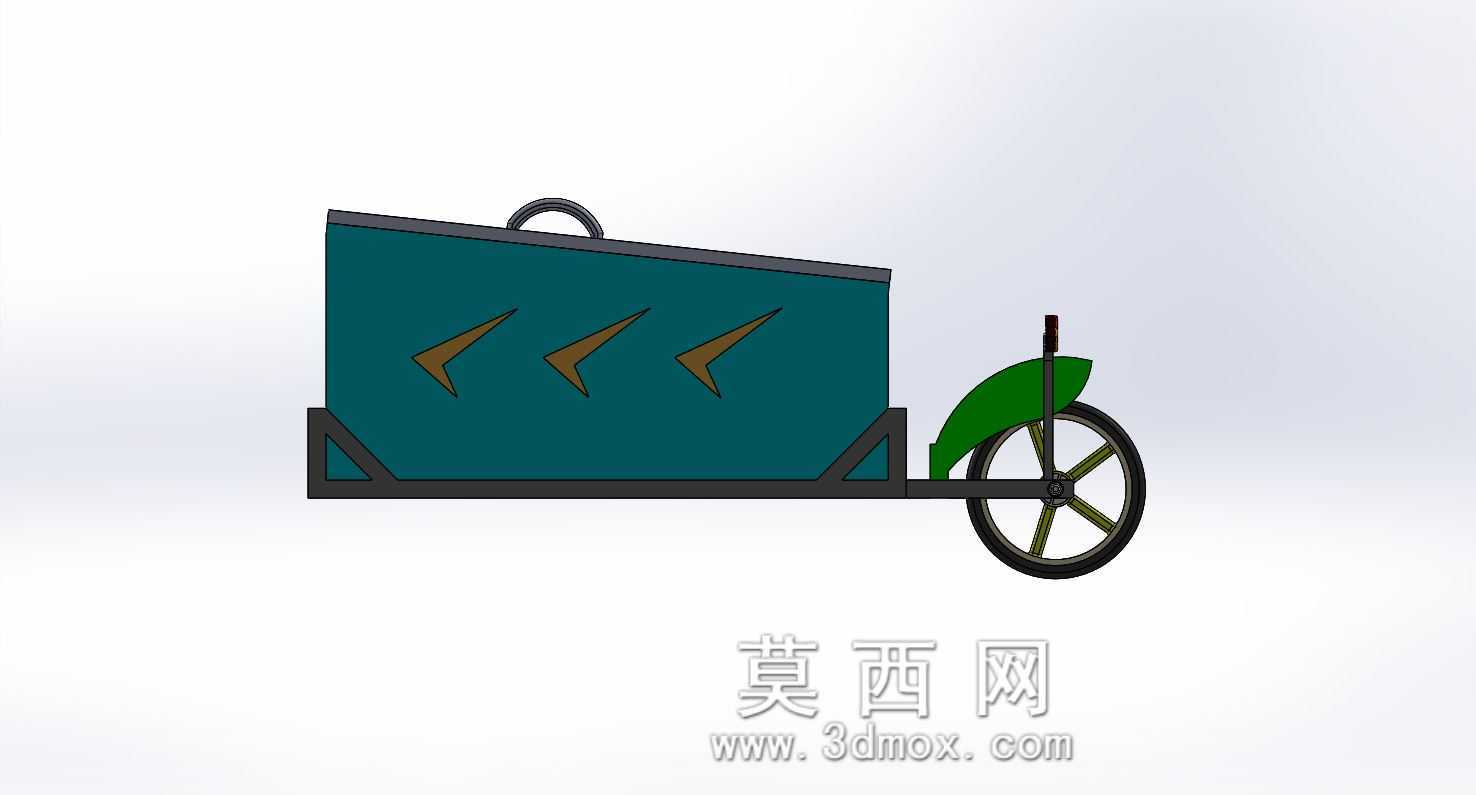

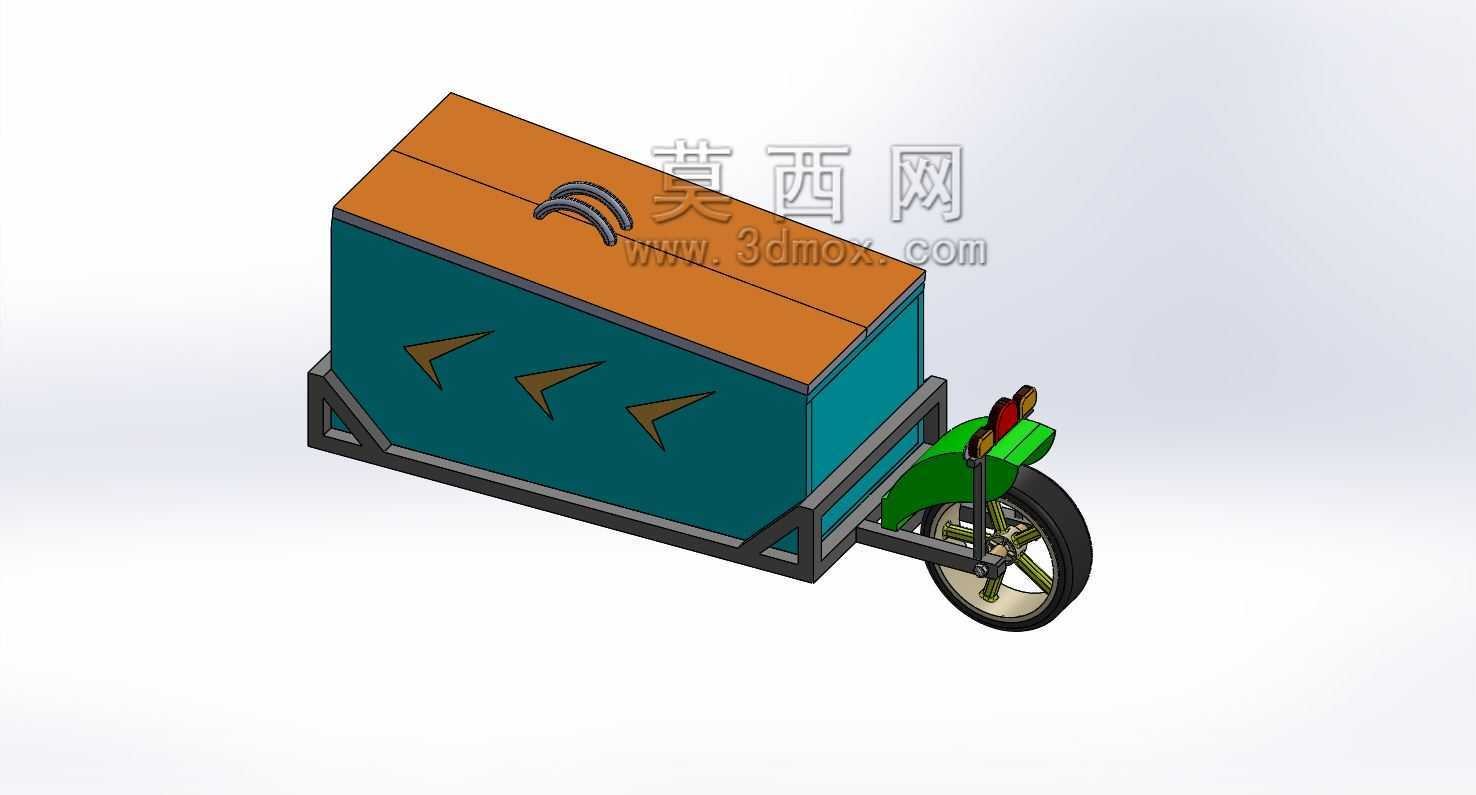

　　这款单轮挂载式摩托拖斗，主要适配两轮摩托车的侧挂或后挂载物需求，在城乡短途零散货运、户外骑行物资转运、小批量工具配送场景中应用广泛，相比常规摩托后座载物，它能将载物空间拓展三倍以上，同时避免货物堆叠过高影响骑行重心，降低骑行过程中的侧翻风险。从结构设计逻辑来看，拖斗采用单轮支撑布局，轮组设置在拖斗靠近摩托连接端的一侧，这种布局能让拖斗的转向动作完全跟随摩托前轮的转向轨迹，不会出现双轮小拖斗在急转时的轮组差速拖拽问题，在狭窄乡村道路、林间小路通行时，转弯半径和原车几乎保持一致，不会因为加装拖斗影响整车的通过性。载物箱体采用斜顶封闭结构，箱体顶部设置一体式提手，既可以在脱离摩托时作为短途手拎载具使用，

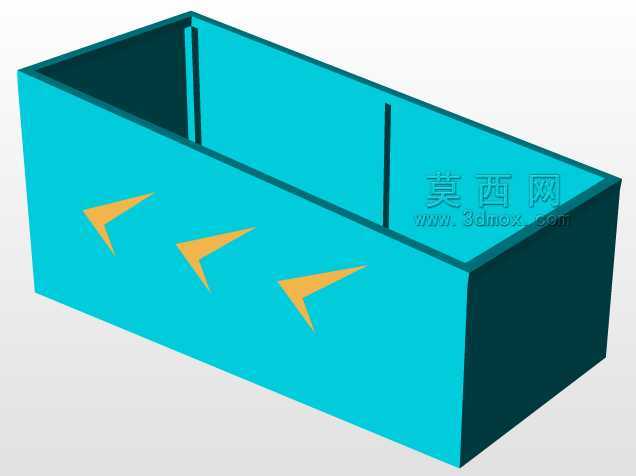

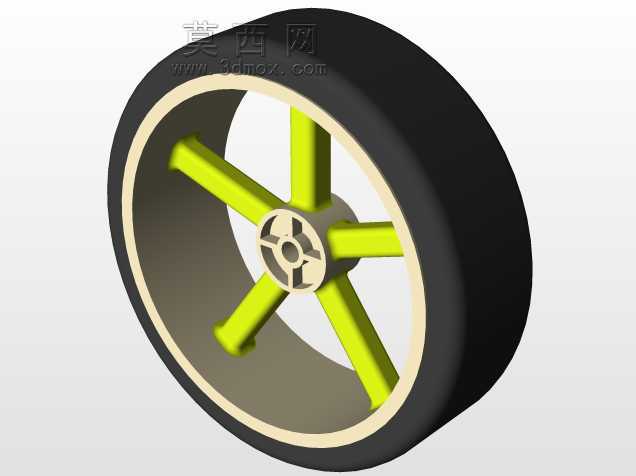

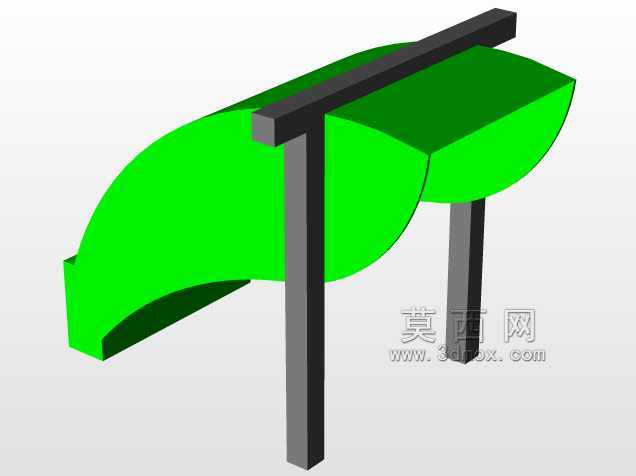

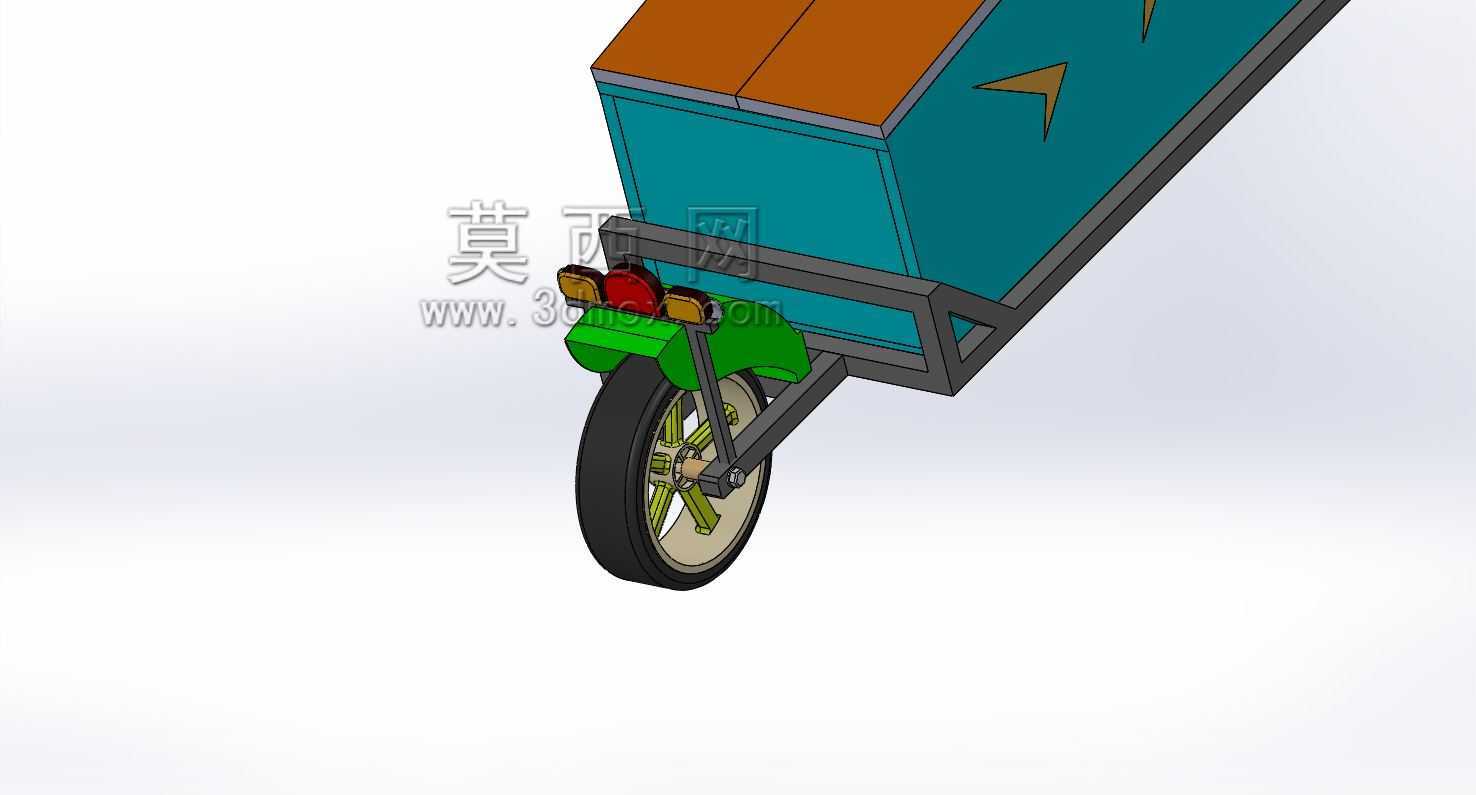

　　也能在挂载状态下作为箱体顶盖的锁止受力点，斜向的顶面设计能在雨天快速排走积水，避免箱体顶部积水渗漏到内部存放的货物中，箱体侧面的箭头标识除了基础的警示作用，也对应了内部加强筋的排布位置，三个斜向加强筋从箱体前侧连接端延伸至尾部，能在装载较重金属工具、建材配件时，避免箱体侧板受挤压向外鼓胀变形。连接端的弧形挡泥板采用和轮组同轴的固定方式，挡泥板弧度完全覆盖轮组上半周，在泥泞路面行驶时能阻挡轮组带起的泥水甩入箱体底部或摩托后轮区域，轮组采用多辐条支撑结构，辐条角度经过受力校核，在满载150kg货物的状态下，单根辐条的受力载荷远低于材料屈服强度，能适配砂石路、坑洼路面的颠簸冲击，不会出现辐条变形断裂的问题。

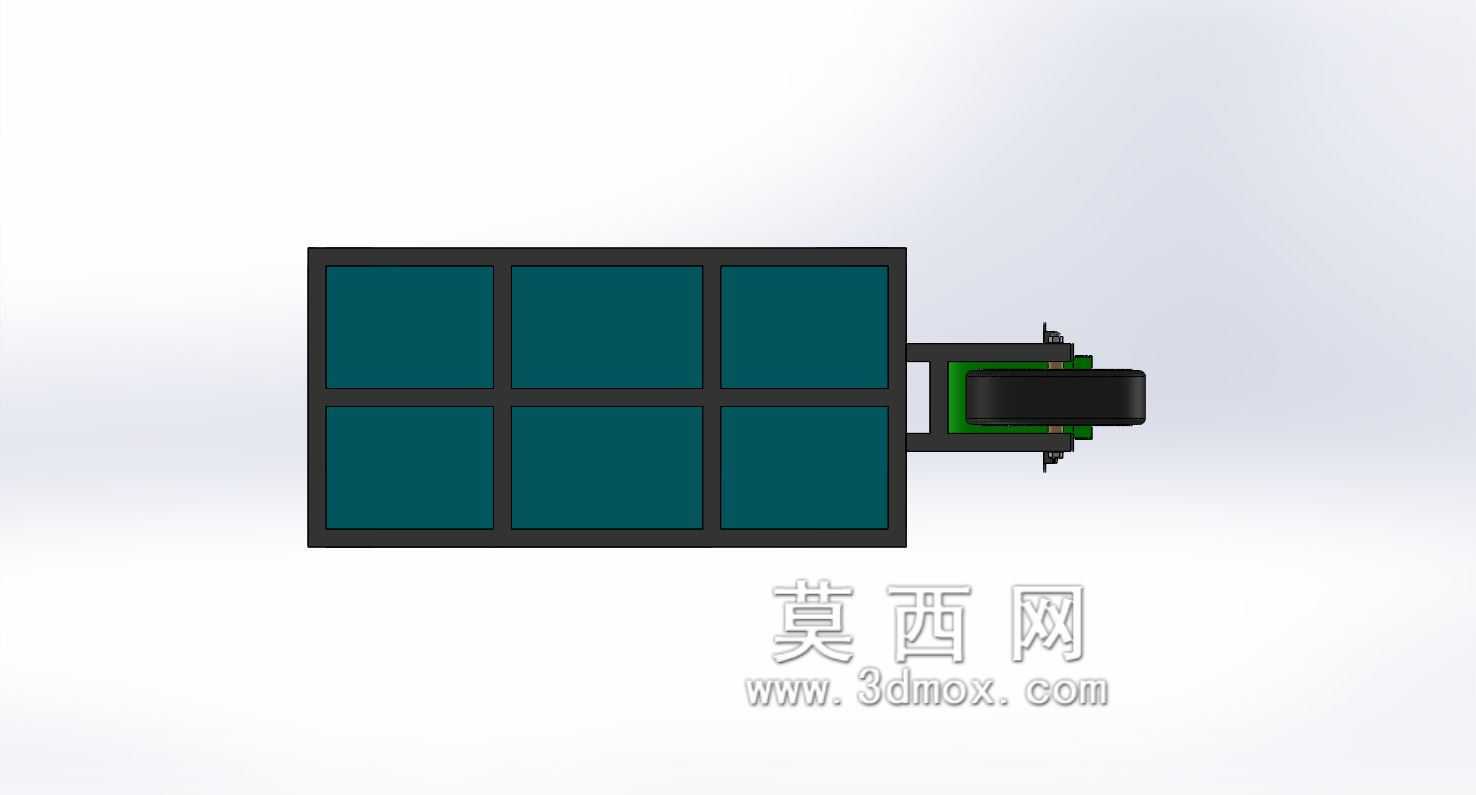

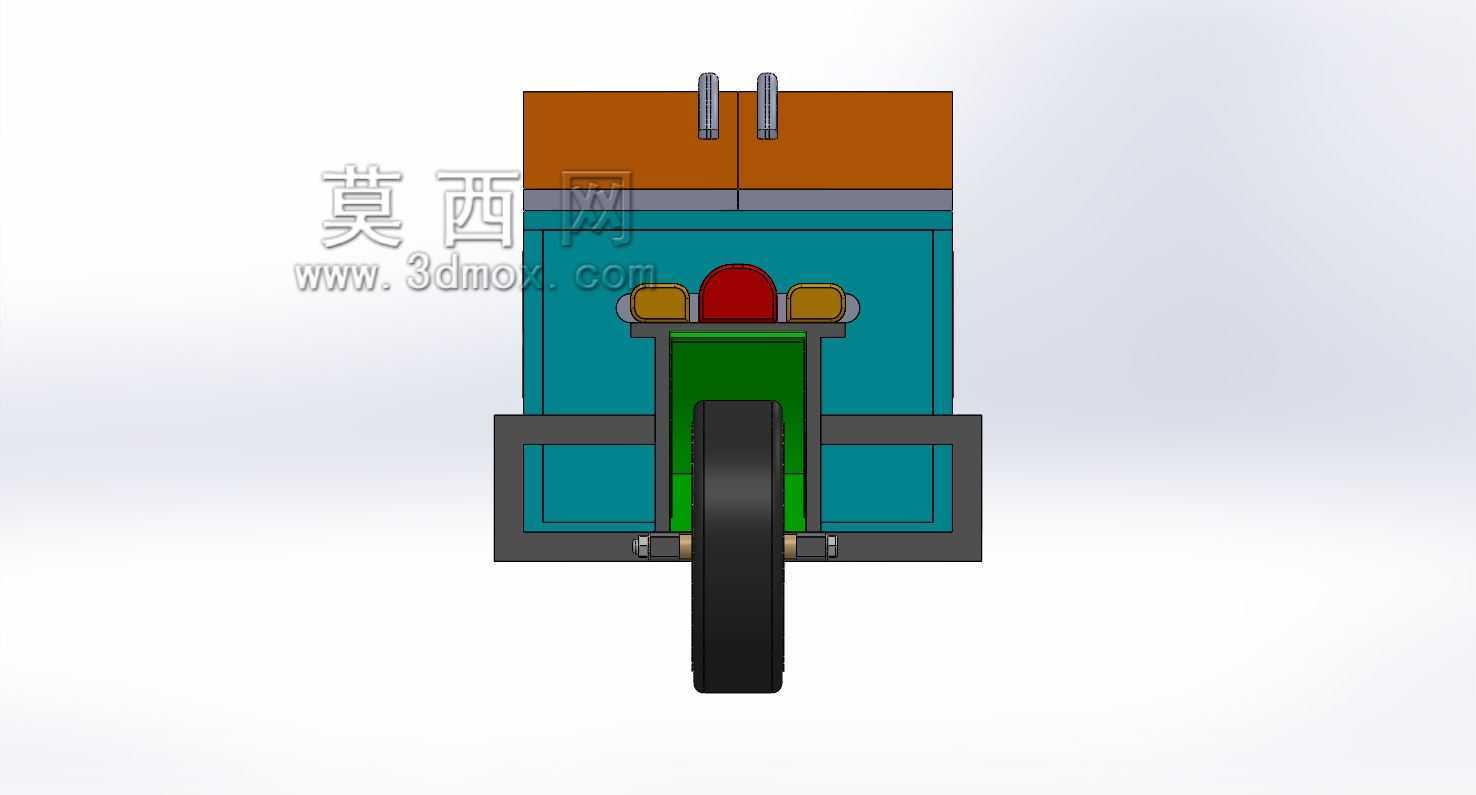

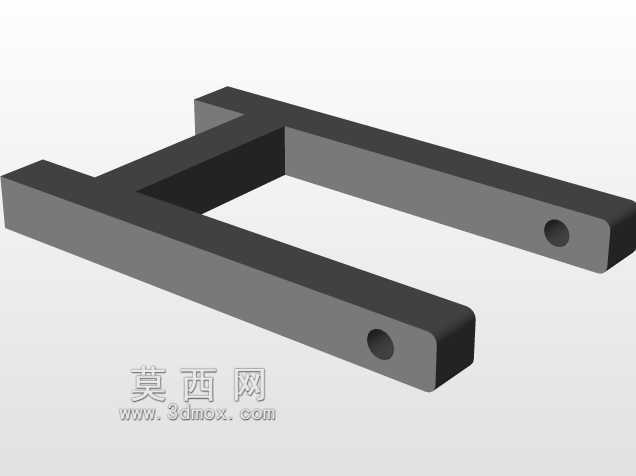

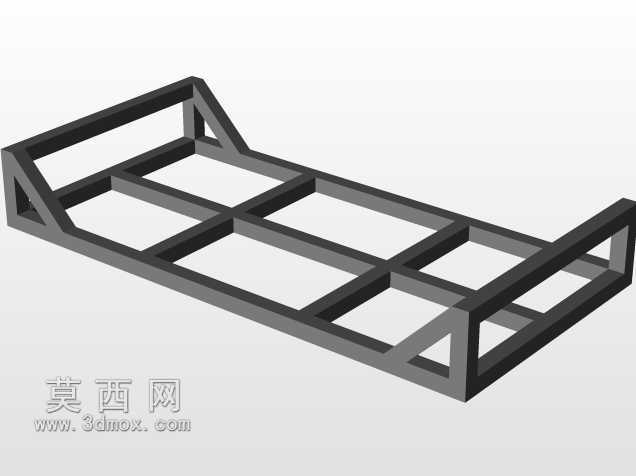

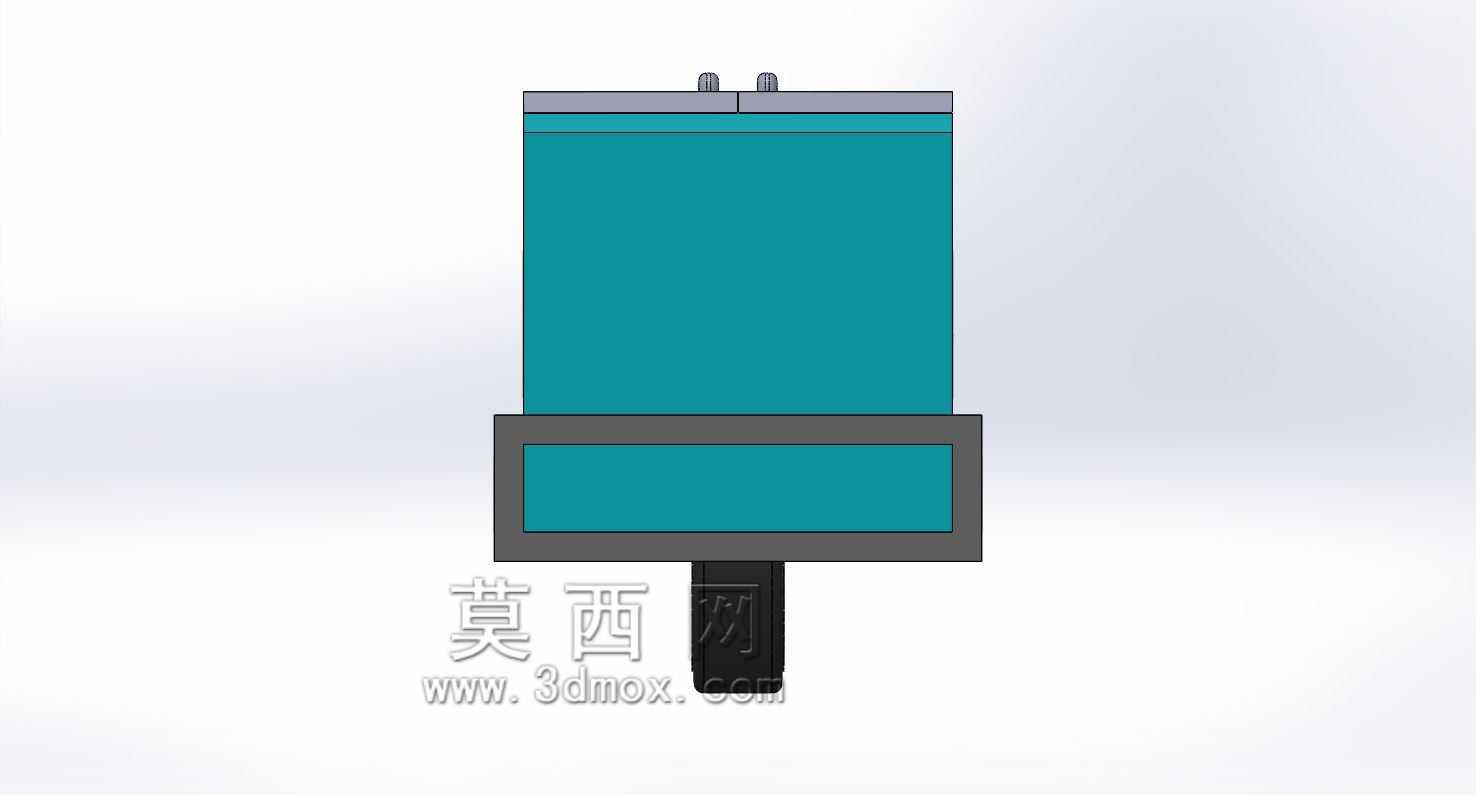

　　拖斗底部的框架采用矩形钢管焊接成型，框架前端设置和摩托后货架连接的铰接座，铰接座预留三个不同高度的安装孔位，可以适配不同排量、不同后货架高度的摩托车型，安装时只需要将铰接座和摩托后货架通过螺栓紧固，不需要对原车结构做焊接、打孔等破坏性改动，拆卸后也不会影响摩托的原有使用状态。箱体内部做了平整化处理，没有突出的螺栓头、焊接凸点，避免尖锐凸起刮损存放的货物包装，箱体尾部可以选装绑带挂钩，用来固定超出箱体长度的长条类货物，比如管材、鱼竿、测绘标杆等物品。在尺寸边界设计上，拖斗整体宽度控制在450mm以内，挂载后整车总宽度不超过1100mm，符合非机动车道的通行宽度要求，不会因为超宽影响其他车辆通行，

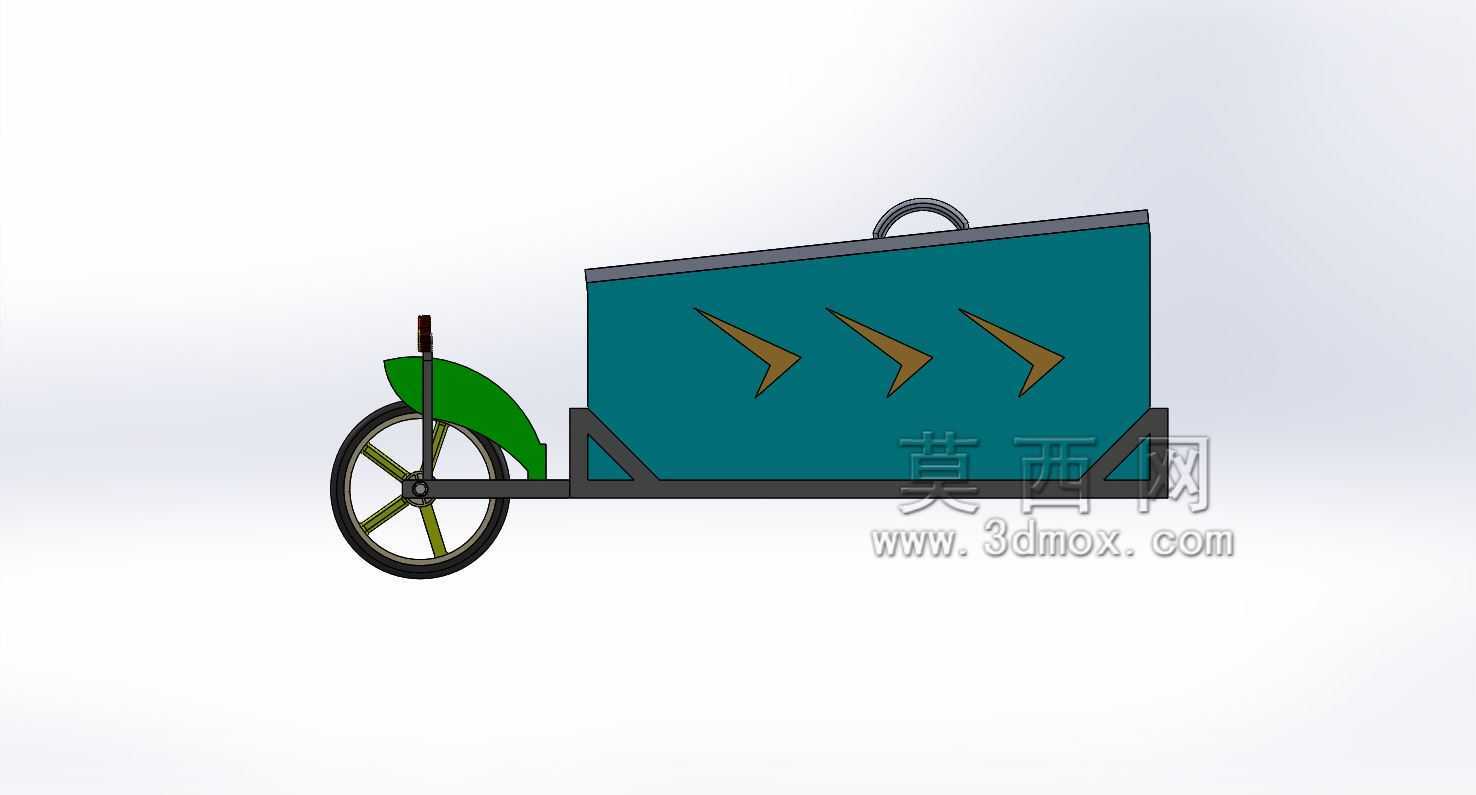

　　轮组的安装位置距离箱体尾部有300mm的距离，在过减速带、路面凸起时，箱体尾部不会因为翘曲磕碰地面，拖斗的离地间隙设置为180mm，和普通跨骑摩托的离地间隙保持一致，能顺利通过大部分非铺装路面的凸起障碍。设计过程中特意将拖斗的重心设置在轮组轴心靠前100mm的位置，这样在行驶过程中，拖斗的部分重量会通过铰接座传递到摩托后轮，增加摩托后轮的抓地力，不会出现拖斗重心靠后导致摩托后轮抓地力不足、行驶发飘的问题，同时这个重心偏移量也控制在合理范围内，不会给摩托后货架造成过大的下压力，避免后货架长期受力变形。箱体的边角都做了圆弧过渡处理，没有尖锐的直角突出，在骑行过程中如果发生轻微刮蹭，也不会对周边行人、车辆造成额外的划伤风险，箱体表面采用哑光耐磨涂层，长期户外使用也不容易出现掉漆、锈蚀的问题，适合高频次的货运使用场景。
