台式机ATX结构PC电源箱体结构设计

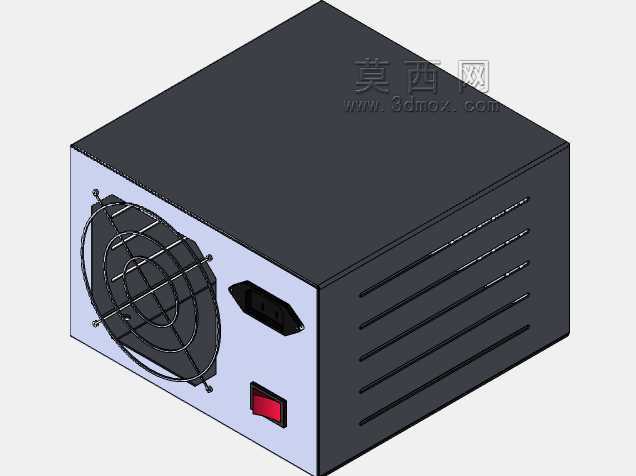

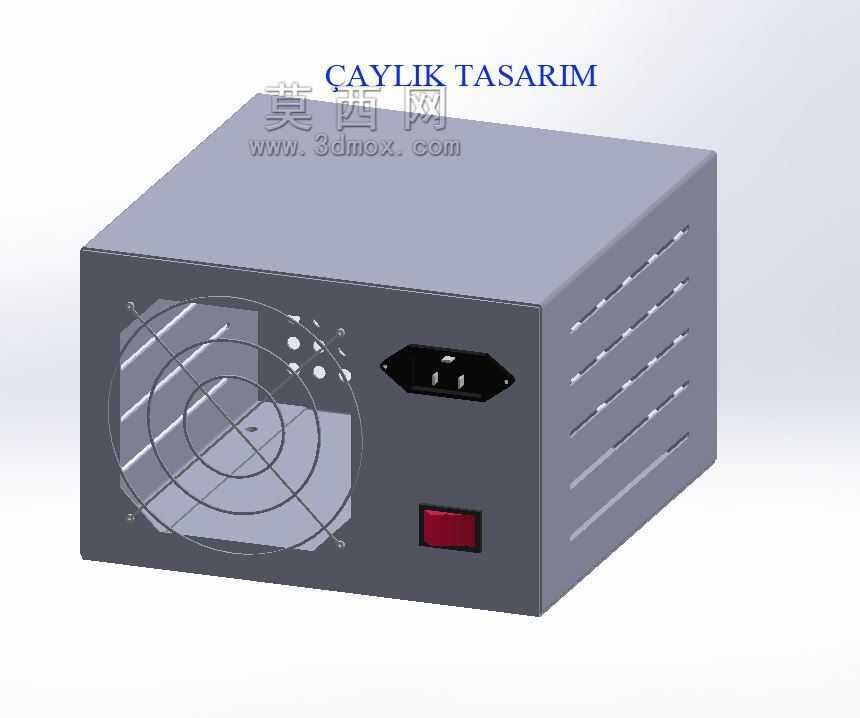

　　日常接触的台式计算机供电单元，其外部箱体是承载内部变压、整流、滤波电路的核心结构件，同时承担电磁屏蔽、散热导流、安装固定的多重作用，在个人计算机、工业控制计算机、小型嵌入式工控设备的供电模块中都有广泛应用。该电源箱体采用标准ATX电源的安装尺寸设计，整体为长方体钣金折弯结构，外部尺寸完全适配标准ATX机箱的电源安装位，安装孔位与市面主流机箱的固定螺柱位置完全匹配，不需要额外改孔即可直接安装固定，安装时从机箱尾部推入，通过四颗螺丝即可完成与机箱的锁紧固定，安装边界预留了足够的接线空间，不会与机箱内部的硬盘架、主板供电接口产生干涉。从功能特性来看，箱体尾部集成了交流输入接口、电源开关，同时预留了大尺寸散热风扇的安装位，

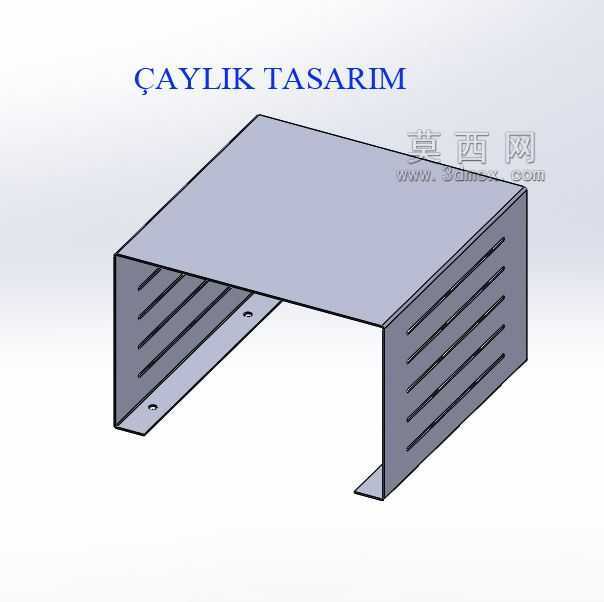

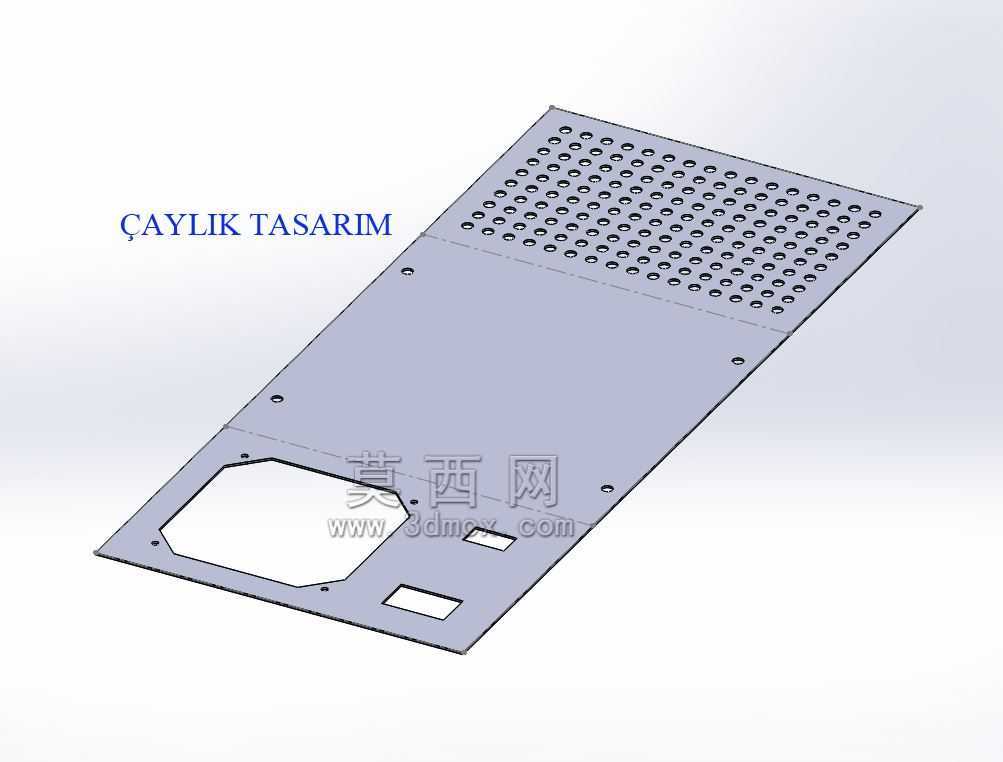

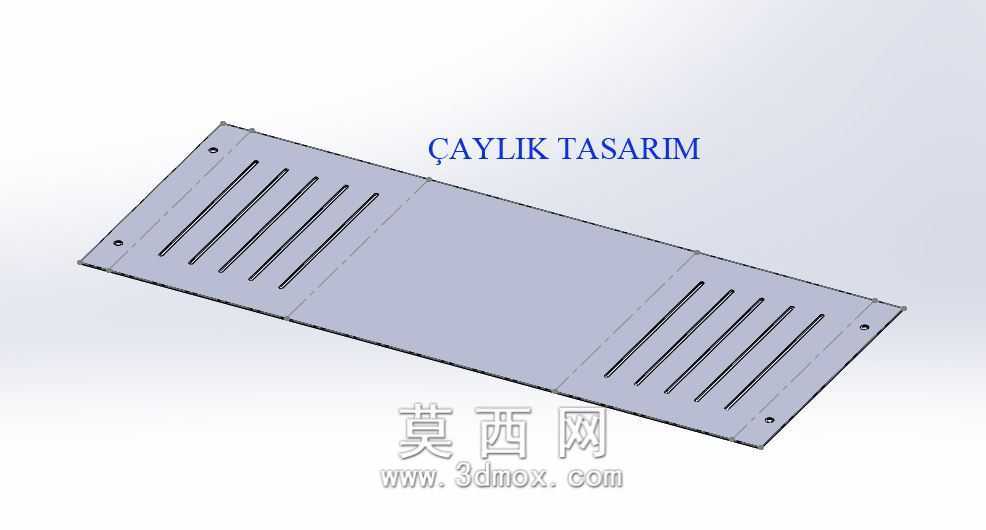

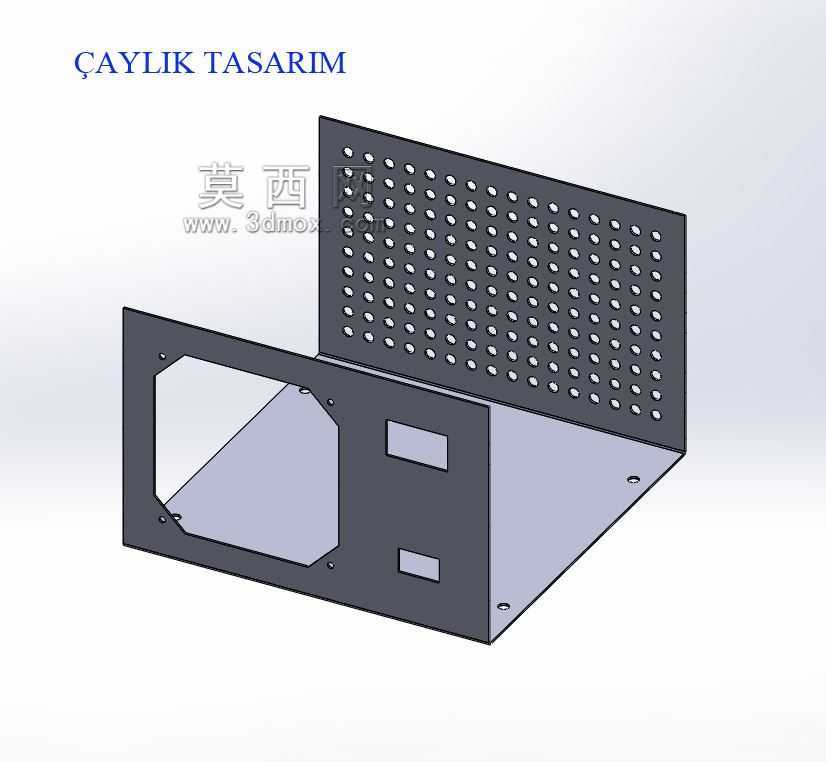

　　风扇防护网采用同心圆金属栅格结构，既可以避免异物进入电源内部打坏扇叶，又能最大化保证进风面积，降低风阻带来的风噪问题。箱体侧面设计了多组平行的通风散热槽，槽口采用冲压成型的百叶窗结构，在保证结构强度的同时，引导气流从风扇侧进入、从侧面槽口排出，形成贯通的散热风道，带走内部功率器件工作产生的热量，避免高温导致的元件老化加速、输出功率不稳等问题。在设计思路上，整个箱体采用冷轧钢板冲压折弯工艺制作，板材厚度兼顾结构强度与轻量化需求，折弯处预留了合理的折弯圆角，避免应力集中导致的板材开裂，同时折弯边设计了自扣位结构，减少焊接工序的使用，既提升了生产装配效率，又能保证箱体接缝的平整度，降低电磁泄漏的风险。交流输入接口采用嵌入式安装结构，

　　接口周边预留了接地弹片的安装位置，保证接口与箱体金属壁可靠导通，提升用电安全性；电源开关采用嵌入式卡装结构，开关周边预留了足够的操作空间，手指按压时不会被箱体边缘剐蹭。箱体内部预留了PCB板安装柱、元件固定位的空间，高压区与低压区的分隔筋位与箱体一体化成型，不需要额外加装绝缘隔板即可实现高低压区域的物理隔离，符合安规设计要求。箱体表面采用哑光喷塑处理，既可以提升钣金的防锈耐腐蚀能力，又能避免表面反光带来的视觉干扰，同时喷塑层的绝缘特性可以进一步降低箱体漏电的风险。在实际选型应用中，该结构的电源箱体可以适配额定功率300W到700W区间的常规台式机电源，内部空间足够容纳常规尺寸的EMI滤波电路、主变压器、整流桥、滤波电容等元件，

　　不需要额外调整内部元件布局即可完成整机组装，对于做常规台式机电源、小型工控机电源的结构设计人员来说，可以直接参考该结构的尺寸参数、孔位布局、风道设计来调整自身产品的结构，减少重复设计的工作量。需要注意的是，该结构的散热风道为直吹式设计，适配12cm规格的标准散热风扇，如果要做更高功率的电源产品，需要调整侧面通风槽的开孔面积，或者调整风扇安装位的尺寸来适配更高转速、更大风量的风扇，同时要对应调整内部PCB板的固定柱位置，避免大尺寸元件与箱体壁产生干涉。另外箱体的安装耳片厚度与折弯强度经过验证，在承受电源整体重量的情况下不会出现变形，长期使用也不会因为机箱振动导致固定螺丝松动，在常规台式机的使用场景下，该结构的可靠性完全满足使用需求，不需要额外做加强筋设计来增加重量。
