十字块式万向联轴节结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:372135
  • 十字块式万向联轴节结构设计
  • 十字块式万向联轴节结构设计
  • 十字块式万向联轴节结构设计
  • 十字块式万向联轴节结构设计
  • 十字块式万向联轴节结构设计
  • 十字块式万向联轴节结构设计
  • 十字块式万向联轴节结构设计
  • 十字块式万向联轴节结构设计

  这类十字块式万向联轴节,常应用在两轴轴线存在夹角、或是工作过程中两轴相对位置会发生小幅偏移的传动场景中,比如轻工输送设备的辊筒组传动、小型农用机具的动力输出端、台式机床的进给轴联动结构,还有部分非标自动化设备里需要跨角度传递旋转动力的工位,相比刚性联轴器,它能补偿安装时的同轴度误差,也能适应设备运行中机架轻微形变带来的轴位偏移,避免轴端因憋劲出现轴承过早磨损、轴件疲劳断裂的问题。

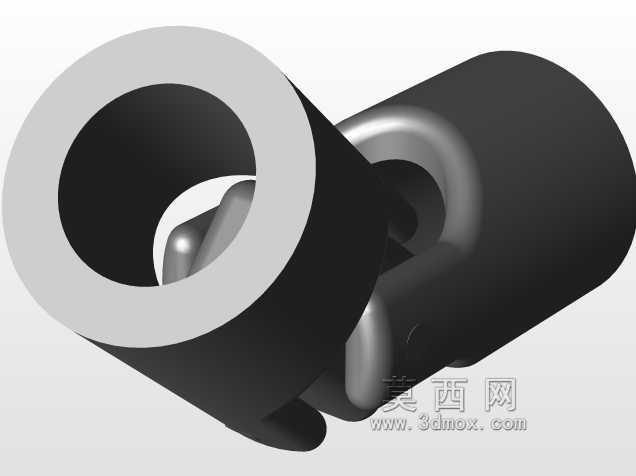

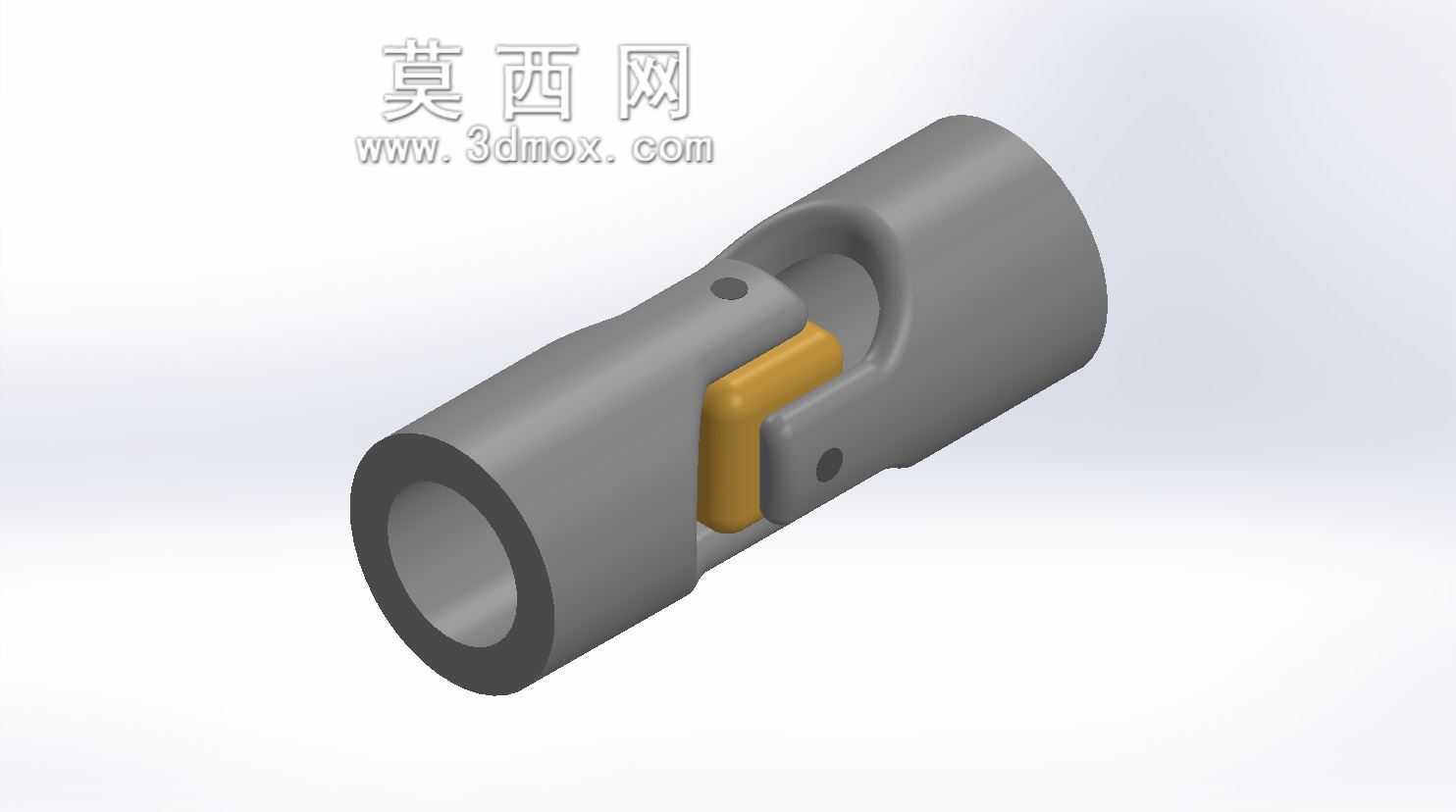

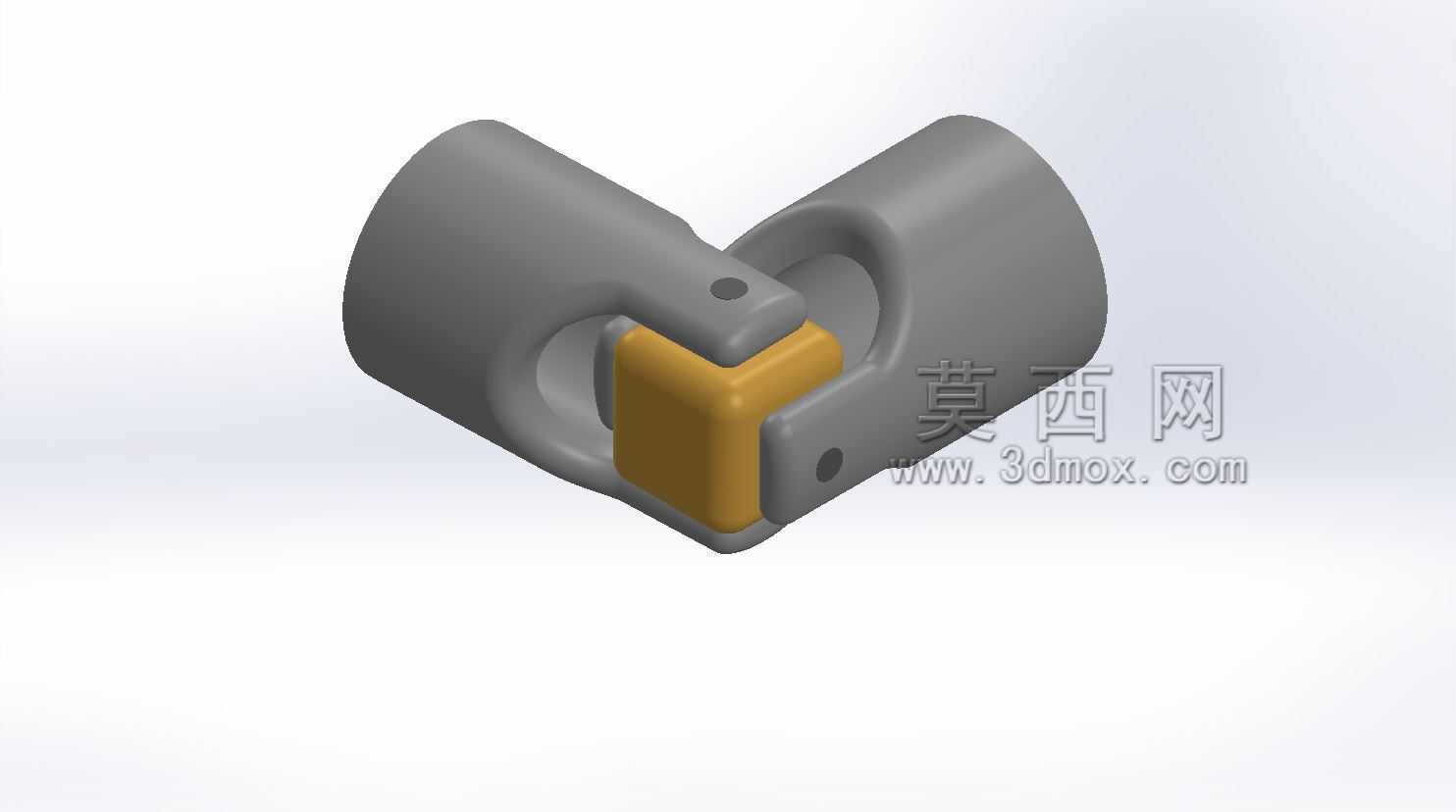

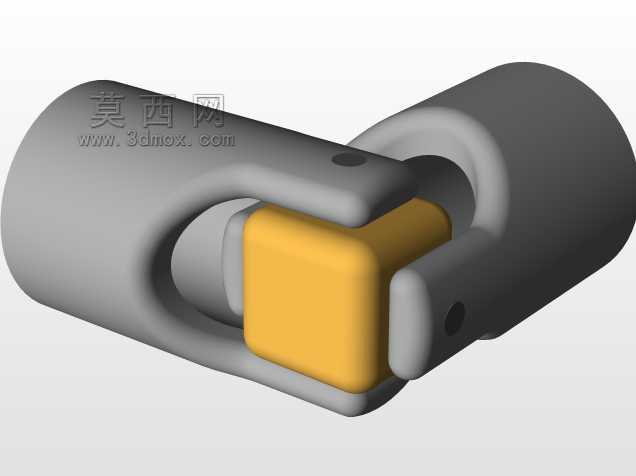

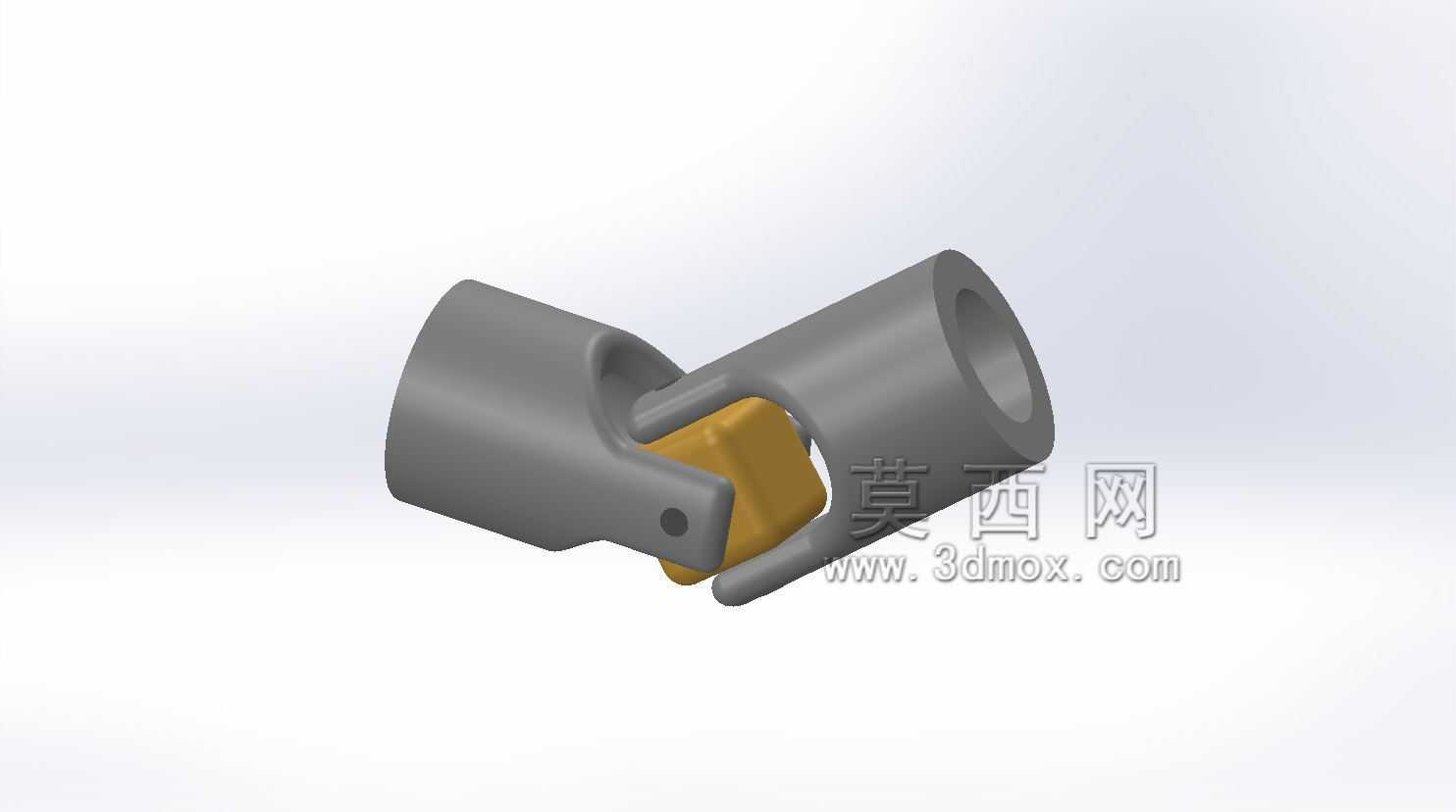

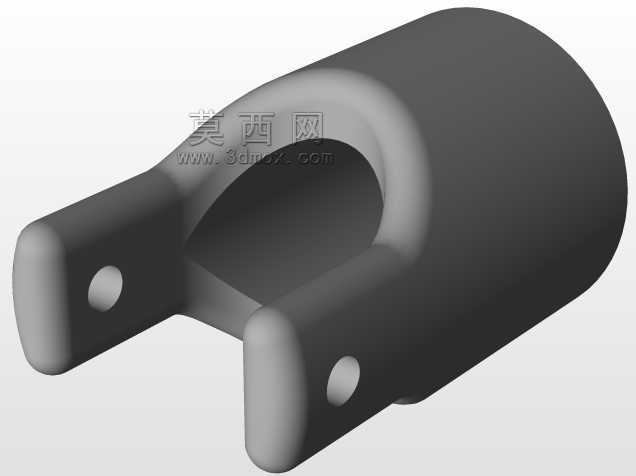

  从结构功能上看,这个联轴节分为两个叉形接头和中间的十字滑块三个核心部分,两个叉形接头分别通过孔位锁紧在主动轴和从动轴的轴端,中间的十字块嵌在两个叉头的卡槽内,旋转时动力通过叉头与十字块的接触面传递,能在两轴夹角不超过15度的工况下稳定传递扭矩,相比十字轴式万向节,它的结构更简单,加工难度更低,适合中小扭矩、转速不超过1000rpm的传动场景,日常维护也更方便,磨损后仅需更换中间的十字滑块即可,不需要整体替换整套联轴节,能降低设备运维的配件成本。

  设计这类联轴节的时候,首先要匹配对应轴径的安装尺寸,轴孔的公差通常选H7/k6的过渡配合,保证轴与孔的配合紧密不松旷,同时方便拆装,叉头的卡槽宽度要和中间十字块的对应尺寸做小间隙配合,间隙控制在0.02-0.05mm之间,间隙过大会导致传动时出现冲击异响,间隙过小则会在轴系有偏移时出现卡滞,无法起到补偿偏移的作用。叉头的壁厚要根据传递的额定扭矩核算,保证在满负载运行时叉头根部不会出现应力集中断裂,中间十字块的材质通常选用耐磨铜合金或是工程塑料,铜合金材质适合有一定润滑条件、负载稍大的场景,工程塑料材质则适合无油润滑、低噪音要求的轻工设备场景,能降低传动过程中的摩擦噪音。

  安装边界上,这类联轴节的整体径向尺寸要控制在安装空间的允许范围内,要预留出足够的扳手空间来拧紧轴端的锁紧螺钉,通常锁紧螺钉选用内六角紧定螺钉,螺钉的轴线要垂直于轴孔轴线,顶紧位置要对应轴端的铣扁位,避免长期运行后联轴节与轴之间出现周向窜动。轴向尺寸上要考虑两轴之间的预留间隙,安装时两个叉头的端面不能直接接触,要留出1-2mm的轴向间隙,避免轴系热胀冷缩时两个叉头顶死,带来额外的轴向负载。另外在两轴夹角偏大的工况下使用时,要注意主动轴和从动轴的转速差,单节使用时从动轴会存在周期性的转速波动,如果是对转速同步性要求高的场景,需要成对使用这类万向节来抵消转速差,保证从动端的转速平稳。

  在建模过程中,要重点关注叉头卡槽与十字块的配合面公差,还有轴孔与锁紧螺钉孔的位置度,避免加工后出现装配干涉,两个叉头的结构可以做参数化设计,调整轴孔直径、叉头长度、卡槽尺寸就能适配不同功率、不同轴径的传动需求,不需要重新做整体结构的设计,能缩短非标设计的周期。另外这类结构的动平衡要求不高,因为通常应用在中低转速场景,只要加工时保证各回转面的同轴度,运行时就不会出现过大的振动,不需要额外做动平衡处理,适合批量加工或是非标单件定制的场景。
