简易立式双立板槽型基座结构设计

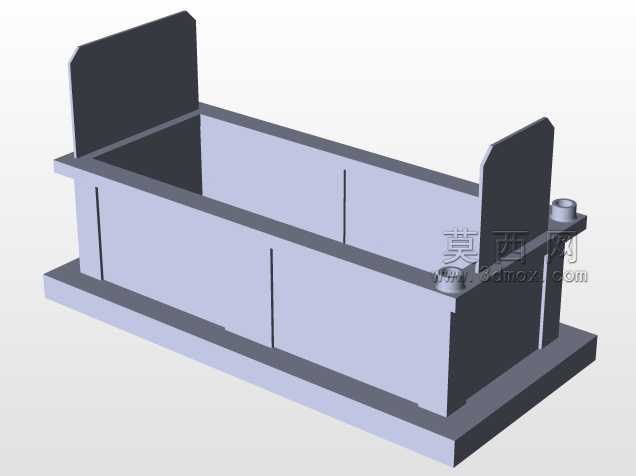

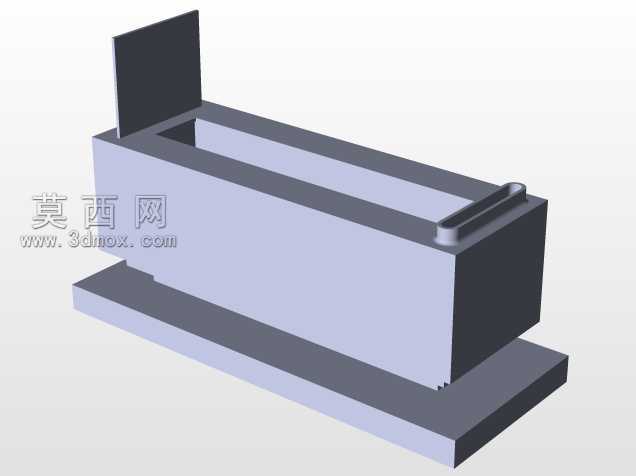

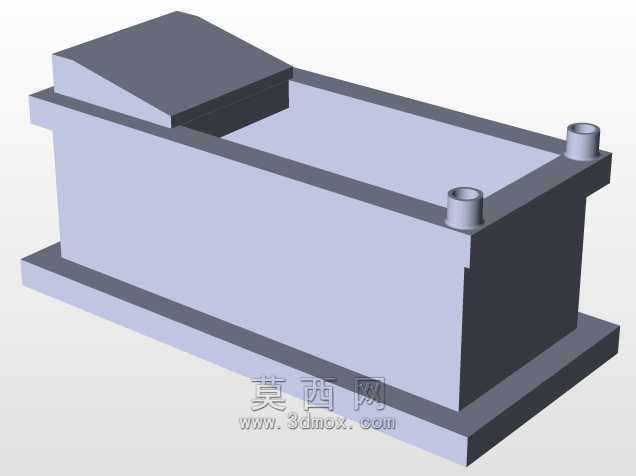

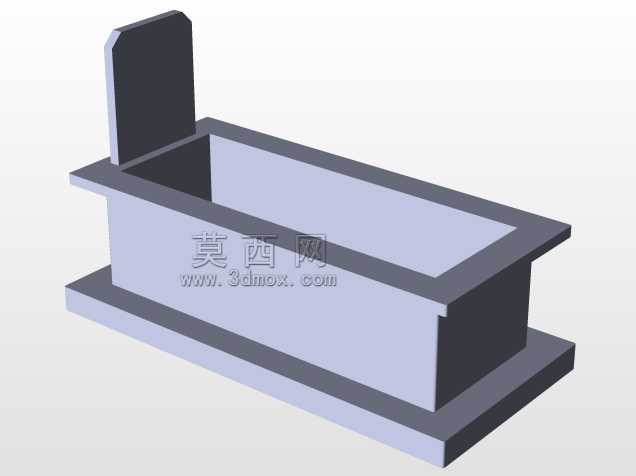

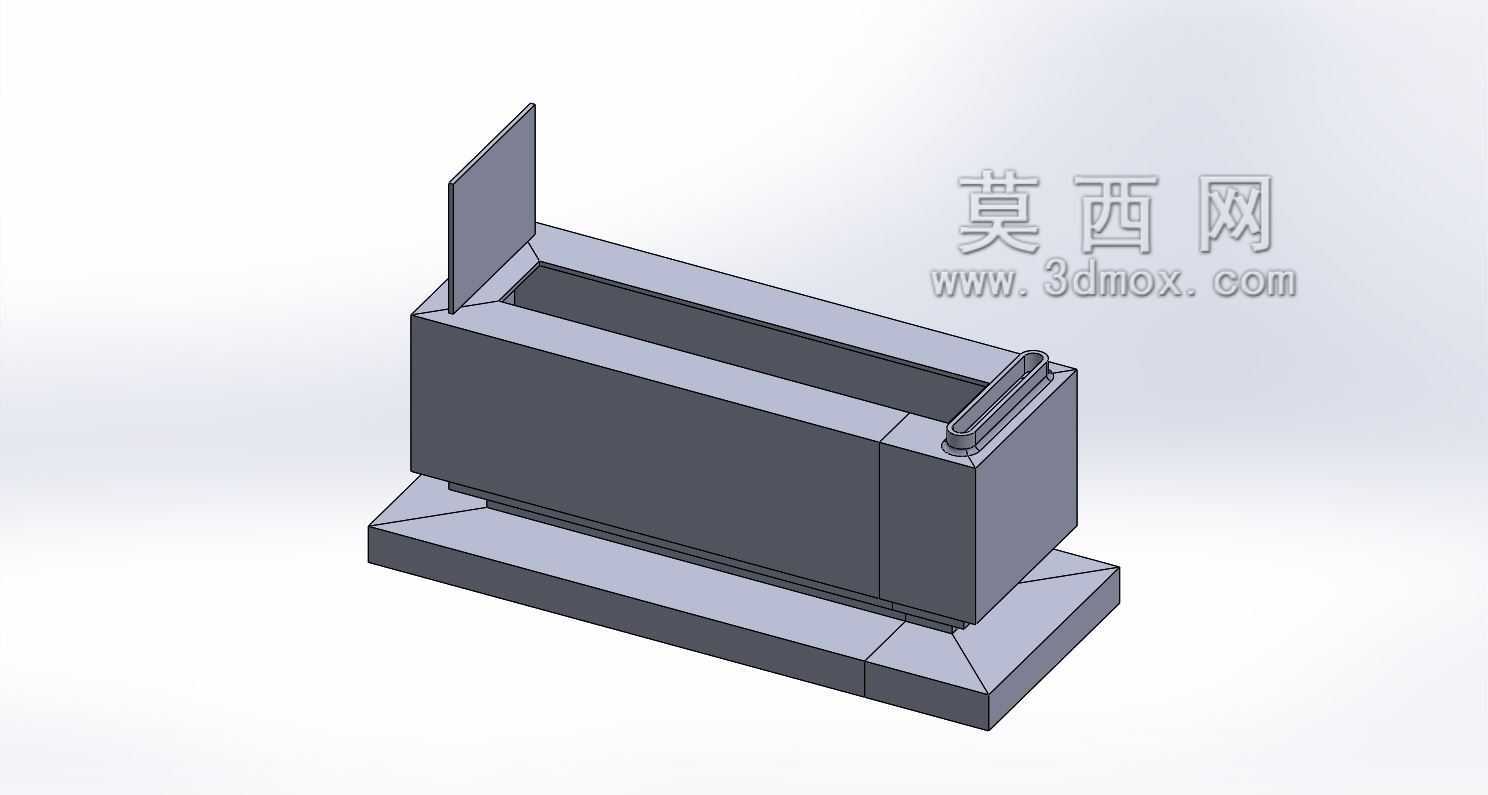

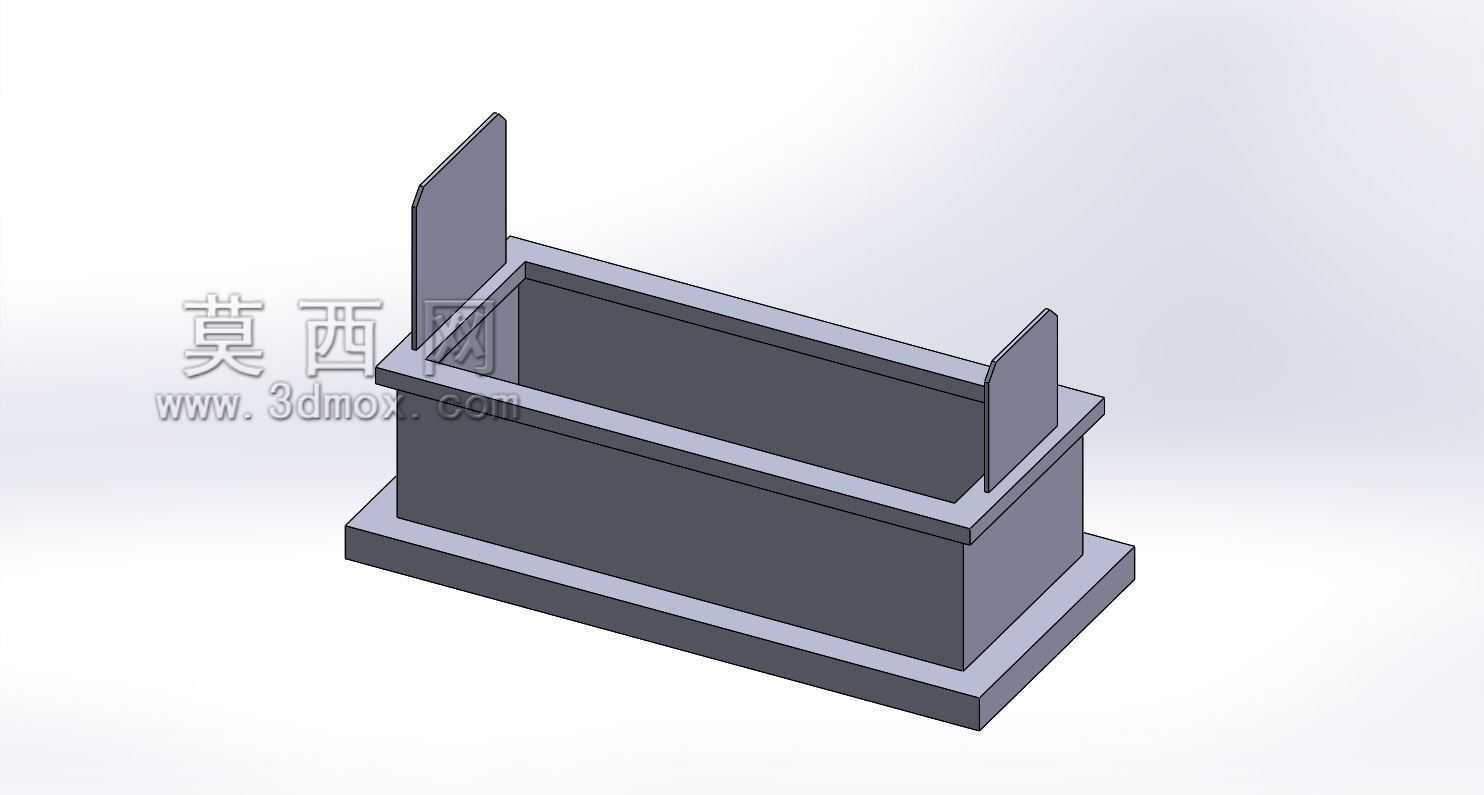

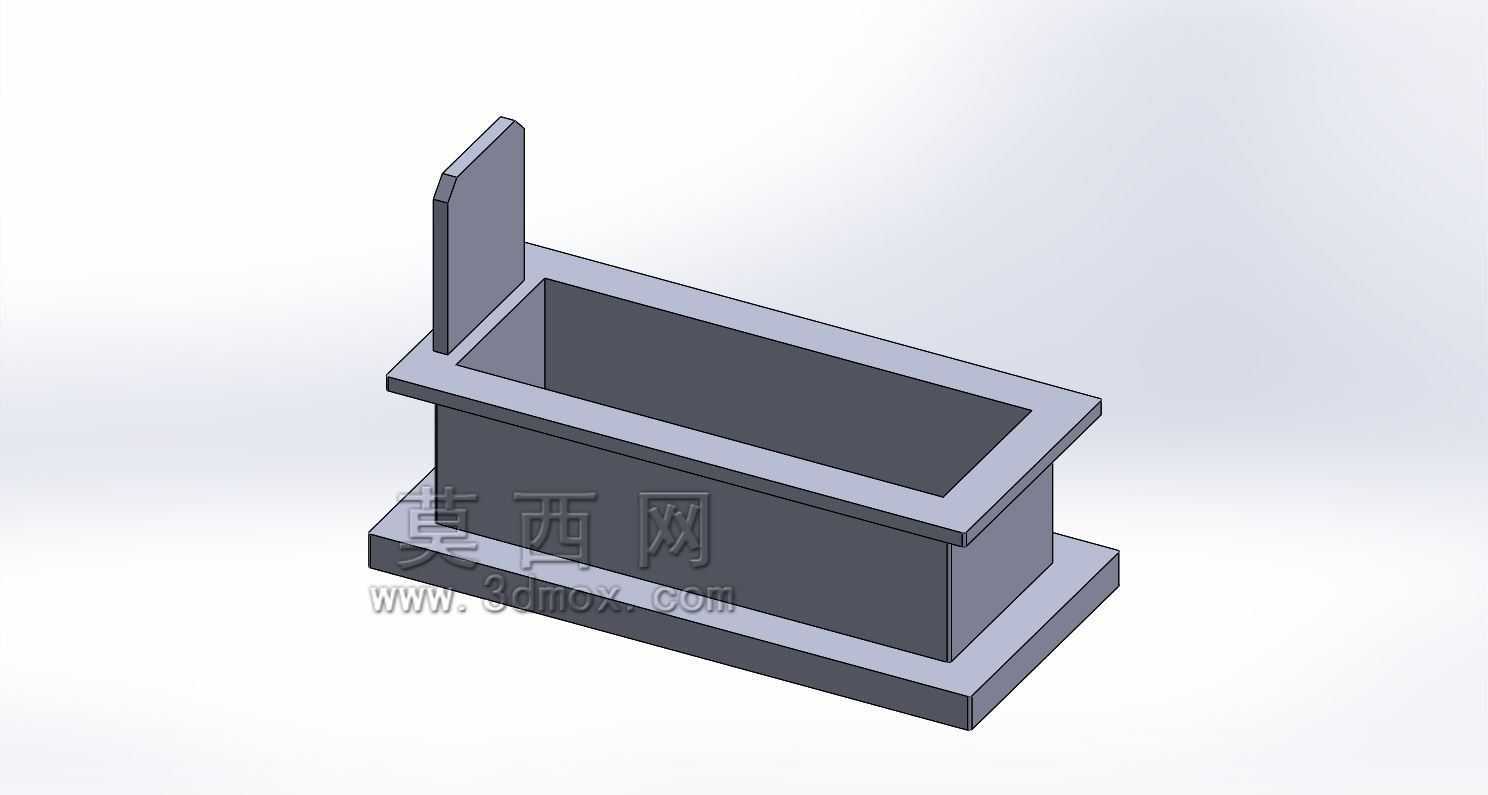

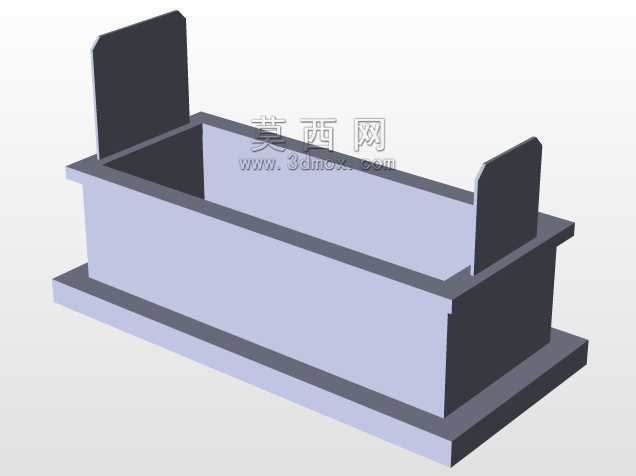

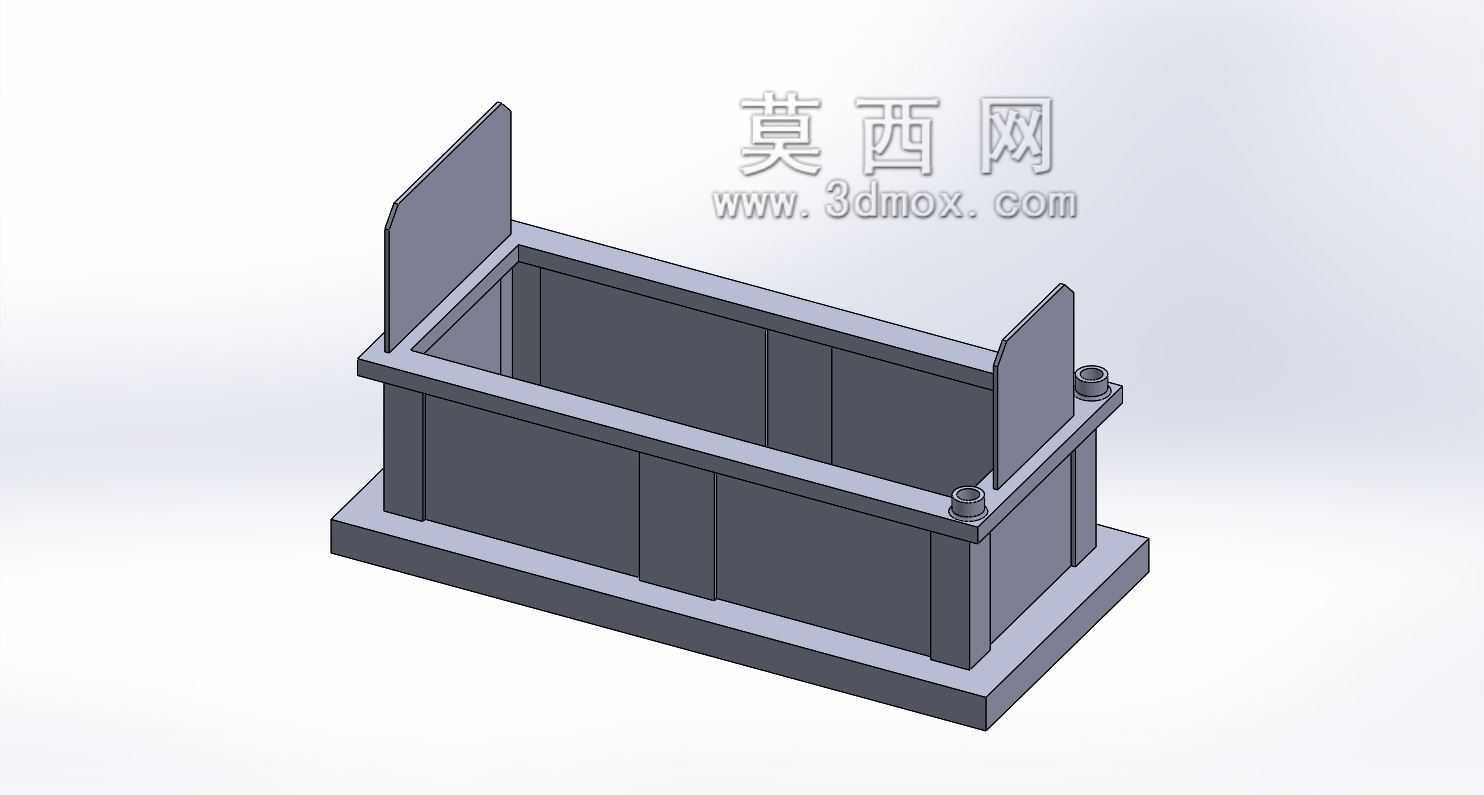

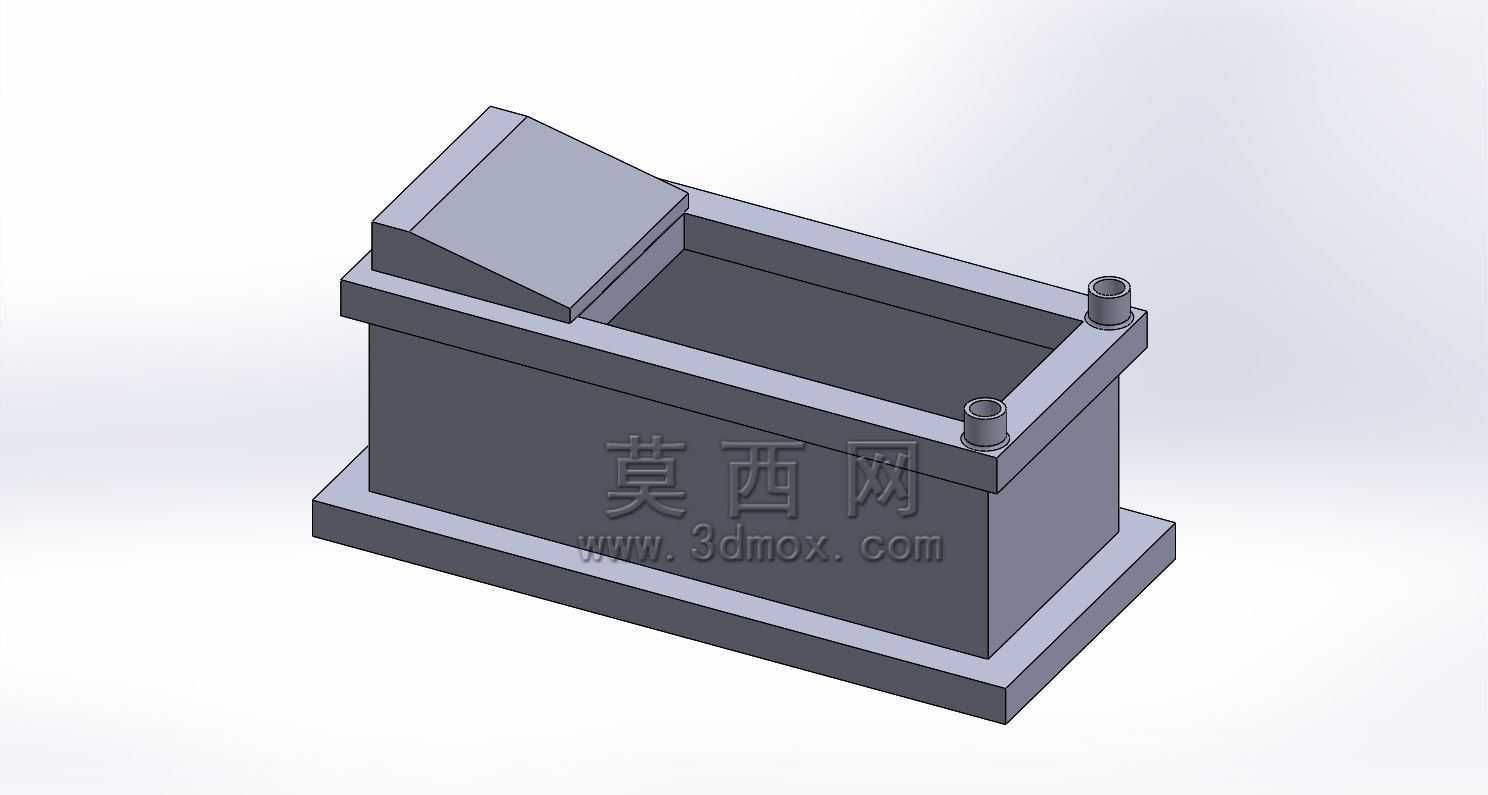

　　该槽型带立板的基座结构，常见于小型物料承托、工装定位、轻型构件安装的工业场景中，在轻工装配工位、小型物料周转工位、非标工装的承载单元里都能见到这类结构的实际应用。从实际使用逻辑来看，这类结构的核心作用是提供一个具备侧向限位与上部支撑点的稳定承托空间，槽型的主体腔体可以容纳需要定位的块状、盒状工件，两侧伸出的立板既可以作为侧向挡板防止工件从槽体两端滑出，也可以作为安装耳板，用来加装压块、传感器支架或者定位销组件，拓展基座的固定功能。

　　设计这类结构的时候，首先要考虑的是承载后的形变控制，底部采用双层阶梯式的底板结构，最下层的底板直接和安装基础面接触，接触面积更大，能降低单位面积的压应力，避免长期承载后底板边缘出现翘曲变形；上层的凸台结构和槽体侧壁连为一体，相当于给槽体底部增加了一圈加强筋，不用额外增加壁厚就能提升槽体的整体刚性，减少槽腔侧壁受侧向挤压力时的外张变形量。两侧的立板采用垂直于槽体长度方向的布置方式，立板和槽体侧壁、上层凸台的交接位置做了小圆角过渡，避免应力集中在直角交接处，在承受侧向冲击或者立板上加装的构件产生附加弯矩时，不会在交接位置出现应力开裂的问题。

　　从安装边界的角度来看，这类基座的安装固定孔通常会布置在最下层底板的四个角位置，孔位的边距需要满足螺栓安装的扳手空间要求，同时要避开槽体底部的加强区域，防止钻孔时破坏槽体的整体刚性。槽体的内部宽度尺寸需要和被承托工件的外形尺寸留0.2-0.5mm的间隙，既方便工件顺利放入槽腔，又不会因为间隙过大导致工件定位后出现晃动；立板的高度需要根据被承托工件的高度来确定，通常立板高出槽体上沿的尺寸不超过工件对应方向高度的三分之一，避免立板过高导致工件取放时出现干涉，同时也能减少立板自身的悬臂长度，降低立板受侧向力时的弯曲变形量。

　　在实际选型应用的时候，如果是用于承托重量较大的金属工件，可以适当增加槽体侧壁和底板的壁厚，立板和槽体的连接位置可以增加三角加强筋来提升连接强度；如果是用于轻工行业的塑料工件、纸质周转盒的承托，可以适当减小壁厚，在保证结构刚性的前提下降低整体重量，方便工位调整时的搬运移位。这类结构的外形没有复杂的曲面特征，加工工艺性较好，不管是采用板材焊接成型还是整块材料铣削成型，都能比较方便地加工到位，焊接成型时需要注意在焊接后做去应力处理，避免长期使用后出现焊接变形导致槽腔尺寸超差；铣削成型时需要注意保证槽腔内壁的垂直度，以及两侧立板的平行度，确保工件放入后定位精度符合使用要求。

　　另外在结构细节上，槽体的内部棱边都做了小倒角处理，一方面是去除加工毛刺，避免工件取放时被毛刺刮伤表面，另一方面也能减少应力集中，提升结构的疲劳强度。立板上如果需要加装固定构件，安装孔的位置要尽量靠近立板和槽体的交接位置，减少立板的悬臂受力，让附加的载荷能直接传递到槽体的主体结构上，再通过底部的阶梯底板分散传递到安装基础面，保证整个基座在长期使用过程中的稳定性。这类结构没有复杂的运动部件，属于静态承载的基础构件，设计时不需要考虑运动间隙、润滑维护之类的问题，核心就是把控好刚性、安装尺寸匹配、加工工艺性这几个要点，就能满足绝大多数轻型承托定位场景的使用需求。
