光滑玻璃专用立式钻孔加工设备结构

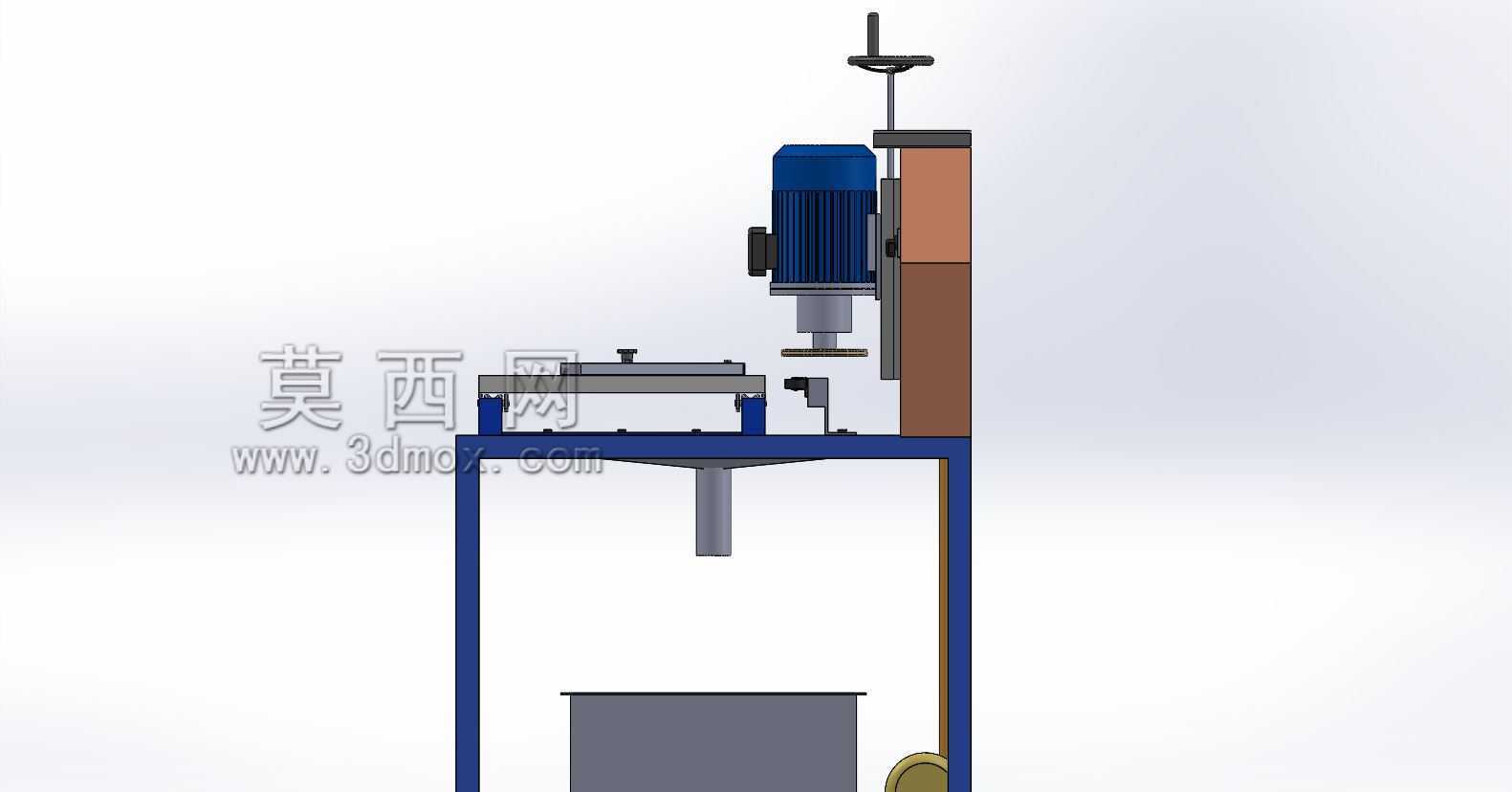

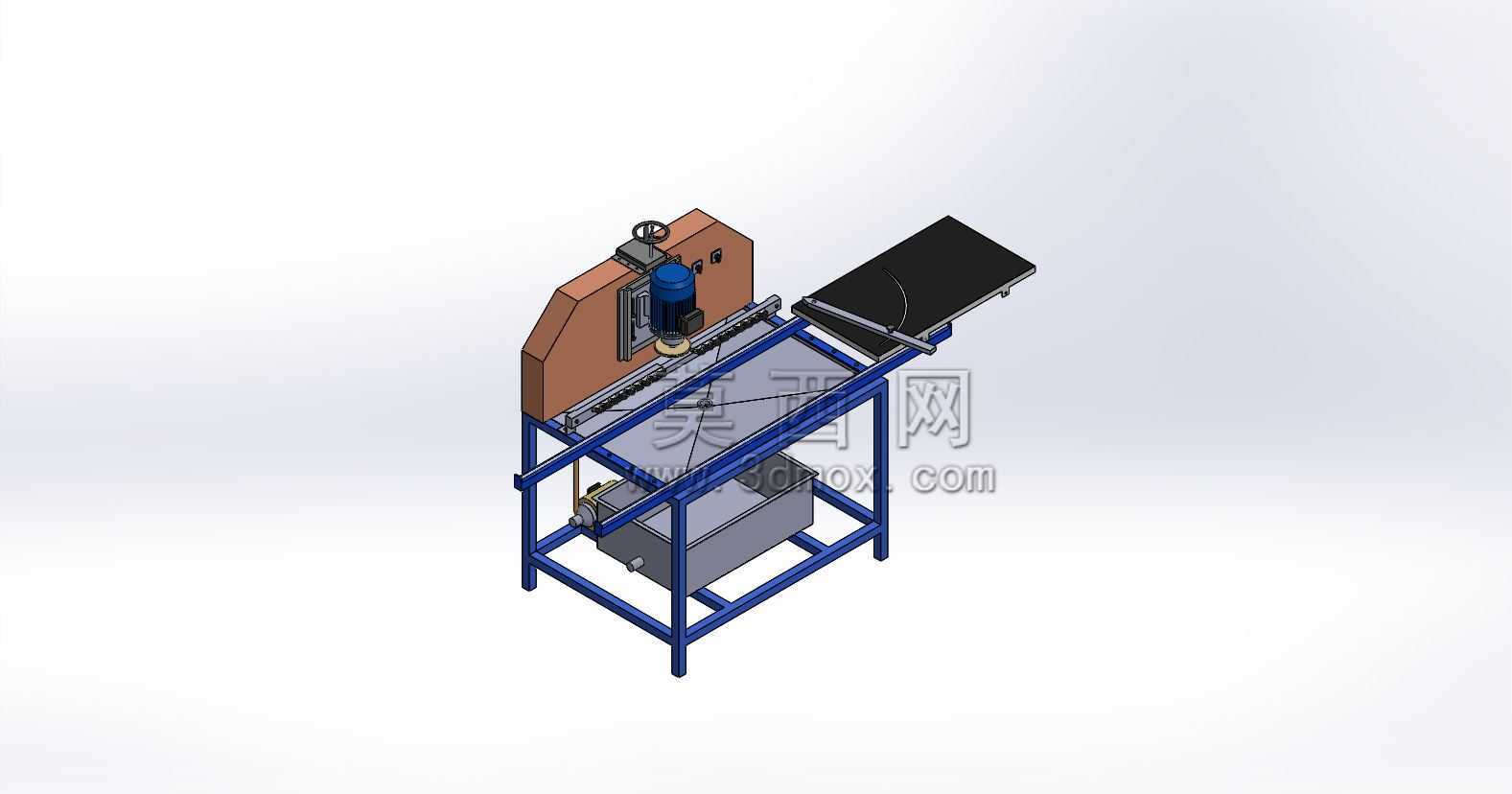

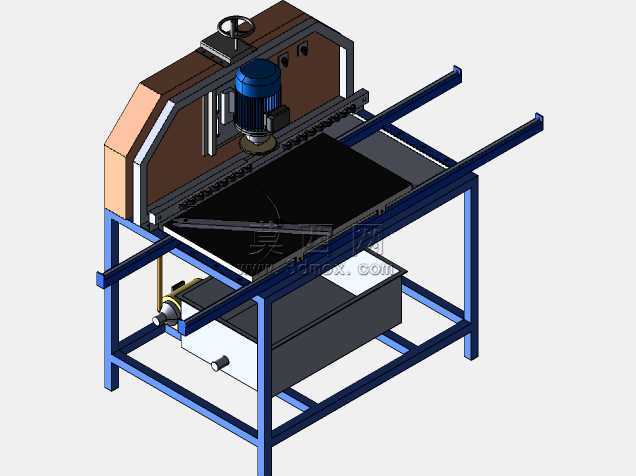

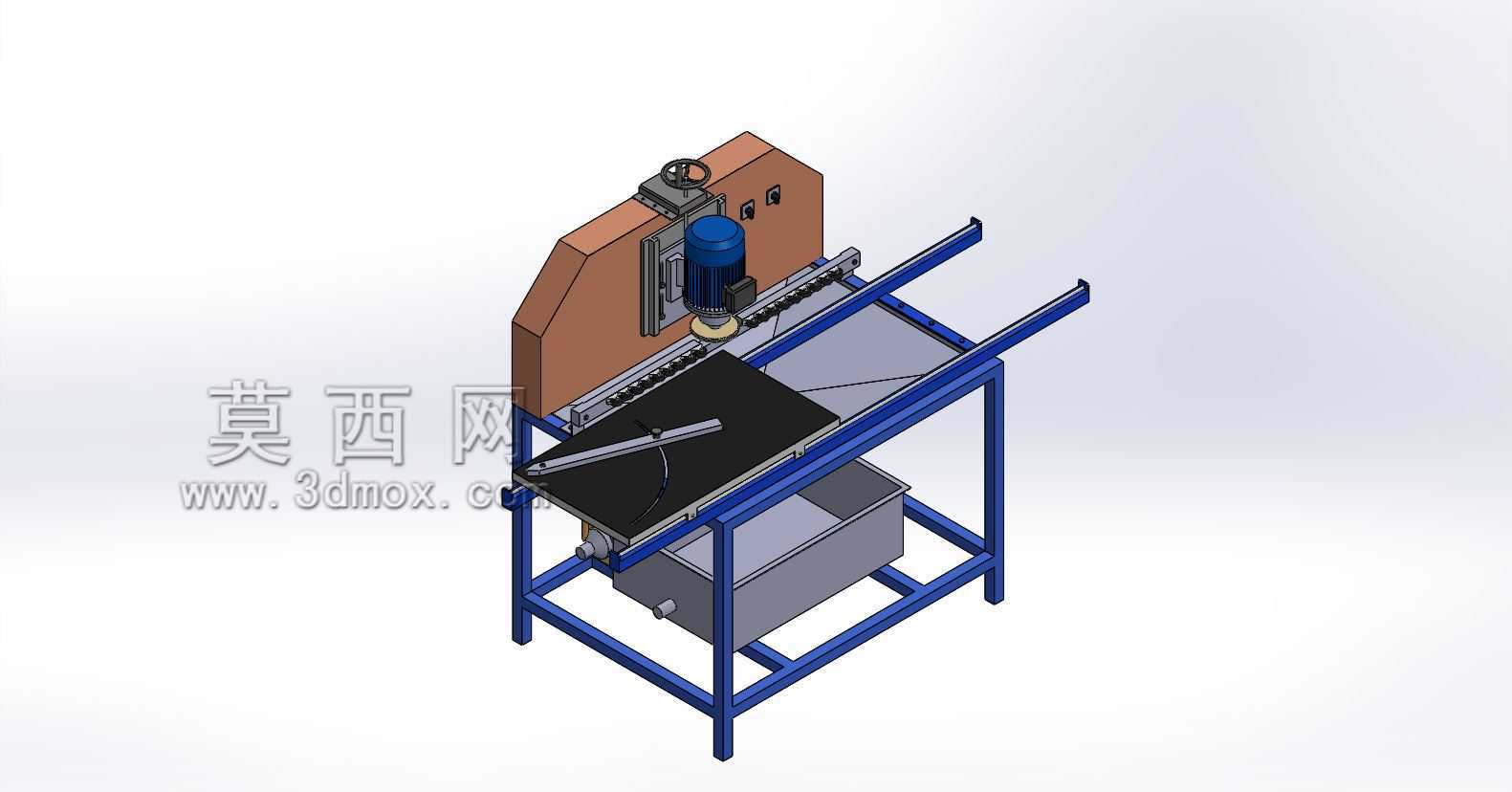

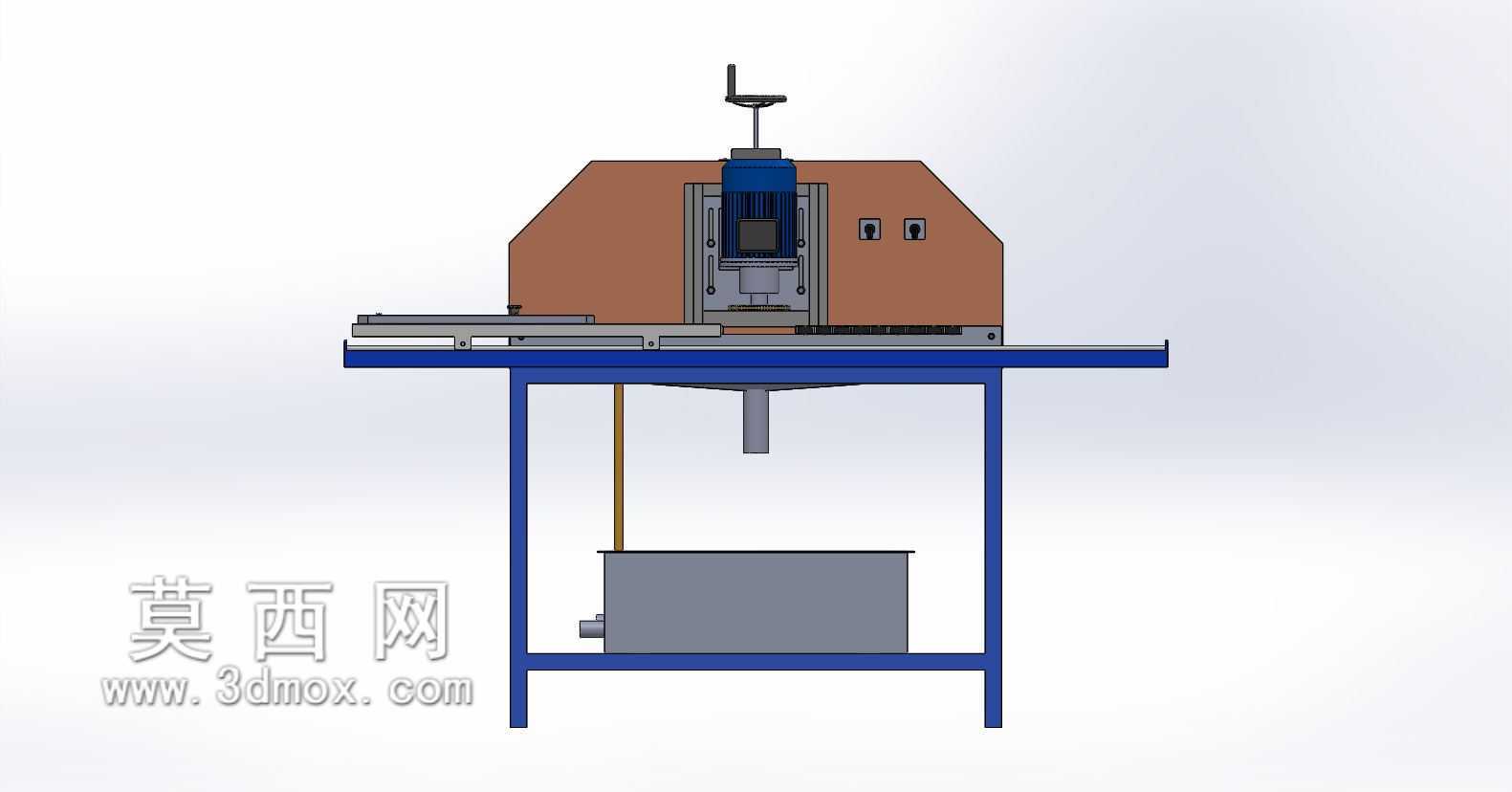

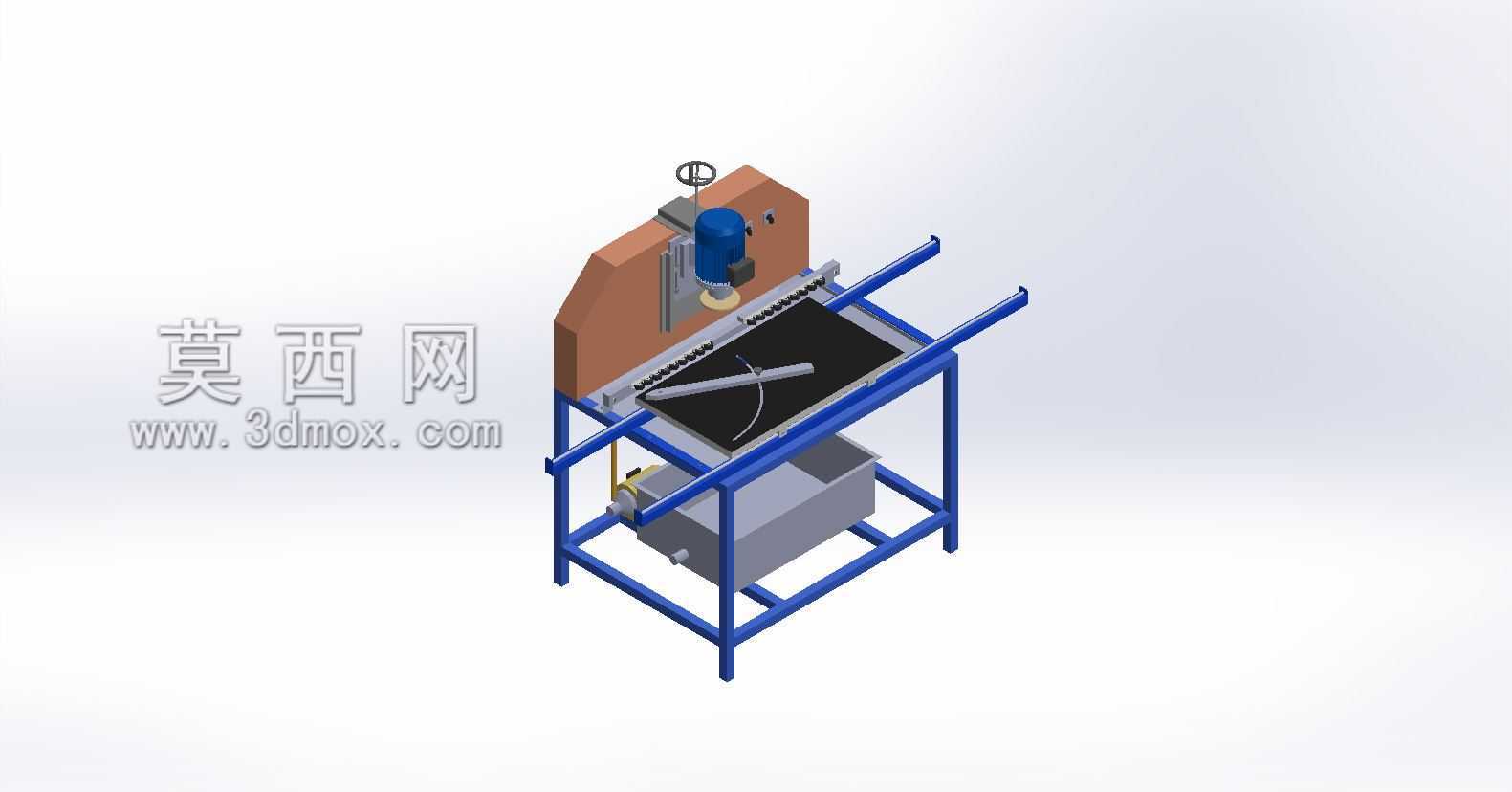

　　这款玻璃钻孔设备主要面向平板光滑玻璃的孔位加工作业场景，常见于建筑玻璃深加工、家具玻璃配套加工、家电玻璃面板生产的车间工序段，适配普通浮法玻璃、光滑钢化前玻璃原片的圆孔、沉孔加工需求，可完成单工位连续钻削作业，替代传统手工定位钻孔的低效作业模式。从结构布局来看，设备采用立式钻削头搭配水平滑移工作台的组合形式，底部采用方管焊接成型的框架式机架，四条支腿做了等高调平的结构预留，机架底部设置集液槽，用于收集钻孔过程中喷淋的冷却磨削液，避免冷却液四散污染作业地面，同时槽体预留排液接口，可外接车间冷却液循环过滤系统，适配批量加工的连续作业需求。钻削动力头安装在机架后侧的立式进给滑台上，动力头采用立式安装的主轴结构，

　　主轴下端装配套筒式金刚石钻头，滑台的进给行程覆盖常规玻璃加工的最大钻削深度，进给导轨采用线性滑轨搭配丝杠传动的结构，保证钻削进刀的平稳性，避免进刀抖动造成玻璃崩边、孔位偏差的问题。工作台面采用水平铺设的滑移结构，台面上设置可调节的玻璃定位挡块，可根据待加工玻璃的尺寸调整定位位置，适配不同幅面的玻璃工件装夹定位，工作台的滑移轨道沿机架长度方向布置，操作人员可在上下料工位完成玻璃放置定位后，将工作台推送至钻削头正下方完成加工，加工完成后拉出工作台即可完成下料，作业动线流畅，减少操作人员在钻削区域的停留时间，降低作业安全风险。设备的冷却系统采用喷淋式结构，冷却液喷嘴对准钻头与玻璃接触的加工区域，在钻削过程中持续喷淋冷却液，

　　既可以降低金刚石钻头的工作温度，延长钻头使用寿命，也可以及时冲除钻削产生的玻璃粉屑，避免粉屑刮花光滑玻璃的表面，保证加工后玻璃的表面质量。从安装边界来看，设备整体占地长度适配常规中小型玻璃加工车间的工位布置，宽度方向预留操作人员上下料的操作空间，高度方向满足厂房常规层高的安装要求，不需要额外做地基预埋，放置在硬化的车间地面上调平后即可接电接液投入使用。在设计思路上，这款设备优先考虑光滑玻璃加工的防刮、防崩边需求，所有与玻璃接触的定位块、工作台面均采用非金属软质材料铺垫，避免硬质金属接触玻璃表面造成划伤；钻削进给的速度设置了可调区间，可根据不同厚度的玻璃调整进刀速度，薄玻璃加工时降低进刀速度减少崩边，

　　厚玻璃加工时可适当提升进刀速度保证加工效率。设备的动力头后侧设置电气安装腔，将控制元件、驱动电机的接线部分集中收纳在腔体内，避免加工过程中的冷却液、玻璃粉屑进入电气部分造成元件损坏，同时腔体门做了密封处理，适配车间多粉尘、多液体飞溅的作业环境。工作台下方的集液槽做了倾斜坡度设计，可让带着玻璃粉屑的冷却液自然流向排液口，减少槽内粉屑沉积，降低日常清理的工作量。钻削头的主轴部分设置了防水密封结构，避免冷却液顺着主轴渗入轴承部位，保证主轴长时间运行的精度稳定性。在实际生产应用中，这款设备可配套玻璃切割、磨边工序组成简易的玻璃加工生产线，也可作为独立工位完成零散订单的钻孔加工，对于家具玻璃的拉手孔、家电玻璃的安装孔、建筑玻璃的管线过孔等常见加工需求都能很好适配，相比大型多轴玻璃钻孔设备，这款设备结构紧凑，占地更小，采购与维护成本更低，适合中小型玻璃加工门店、小规模加工厂的日常生产使用。设备的操作控件集中布置在立式安装腔的侧面，操作人员站在上下料工位即可完成设备启停、进给速度调整的操作，不需要额外走动，操作逻辑简单，新员工经过简单培训即可上手操作，降低了用工的培训成本。
