户外斜顶钢结构移动作业平台结构

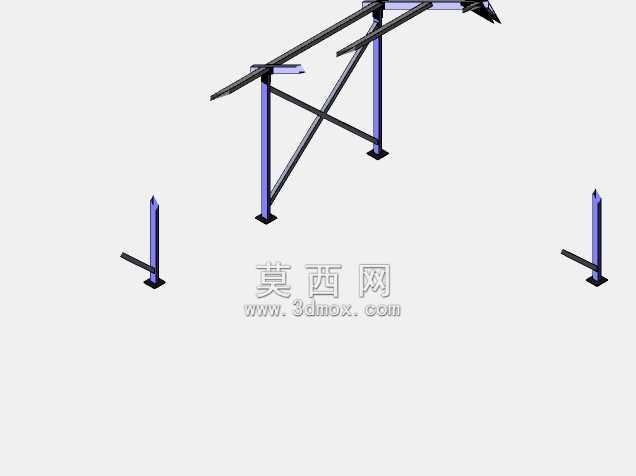

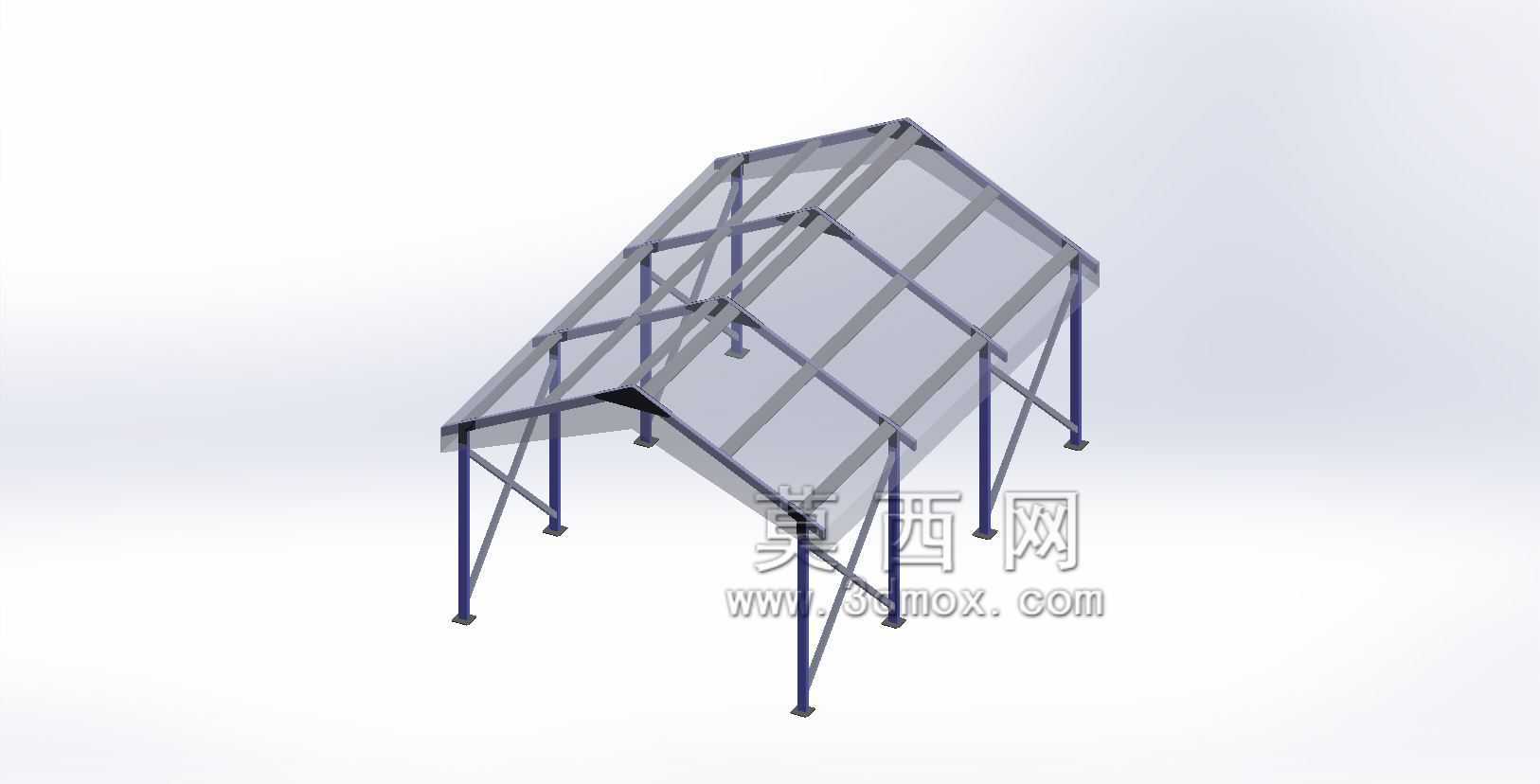

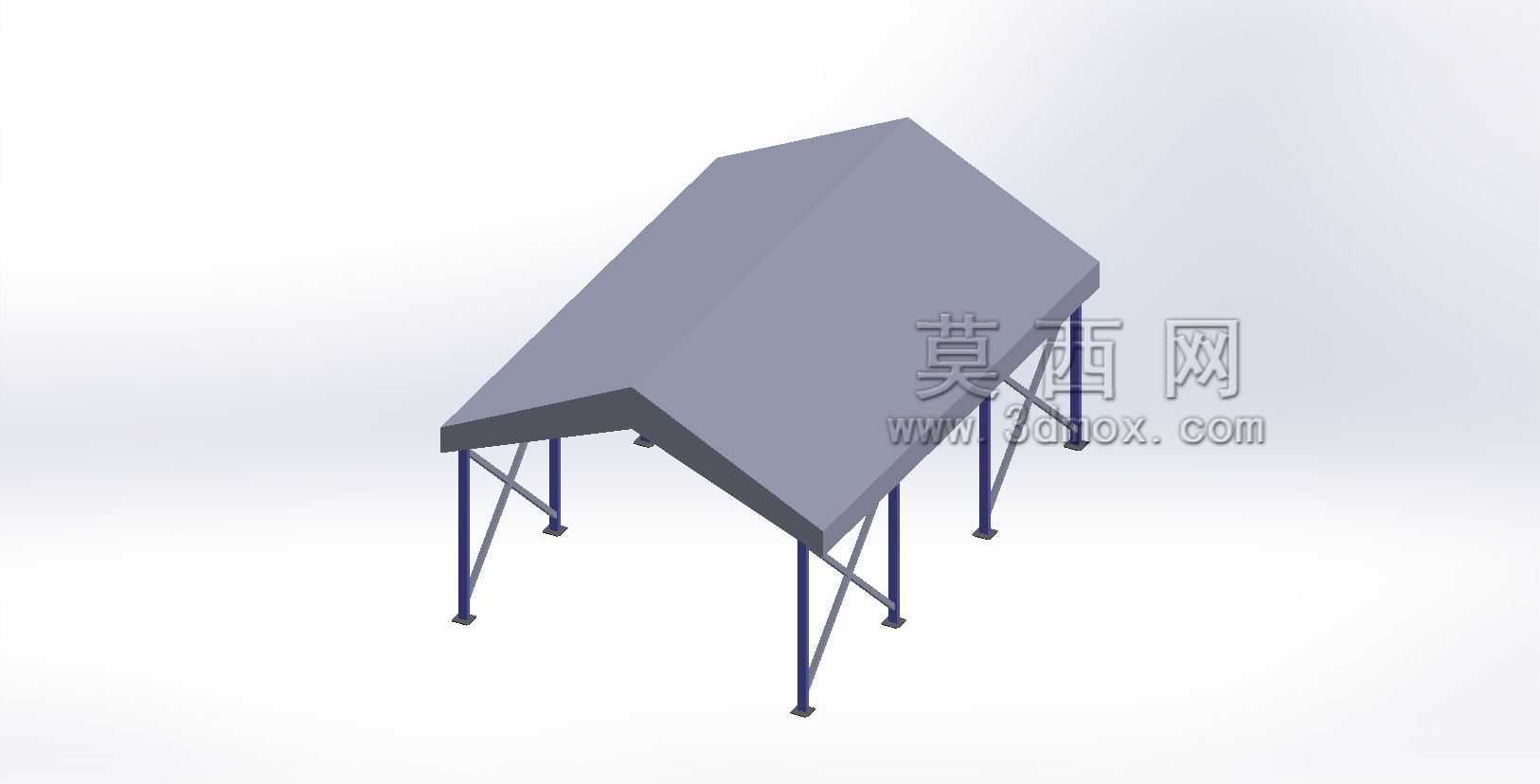

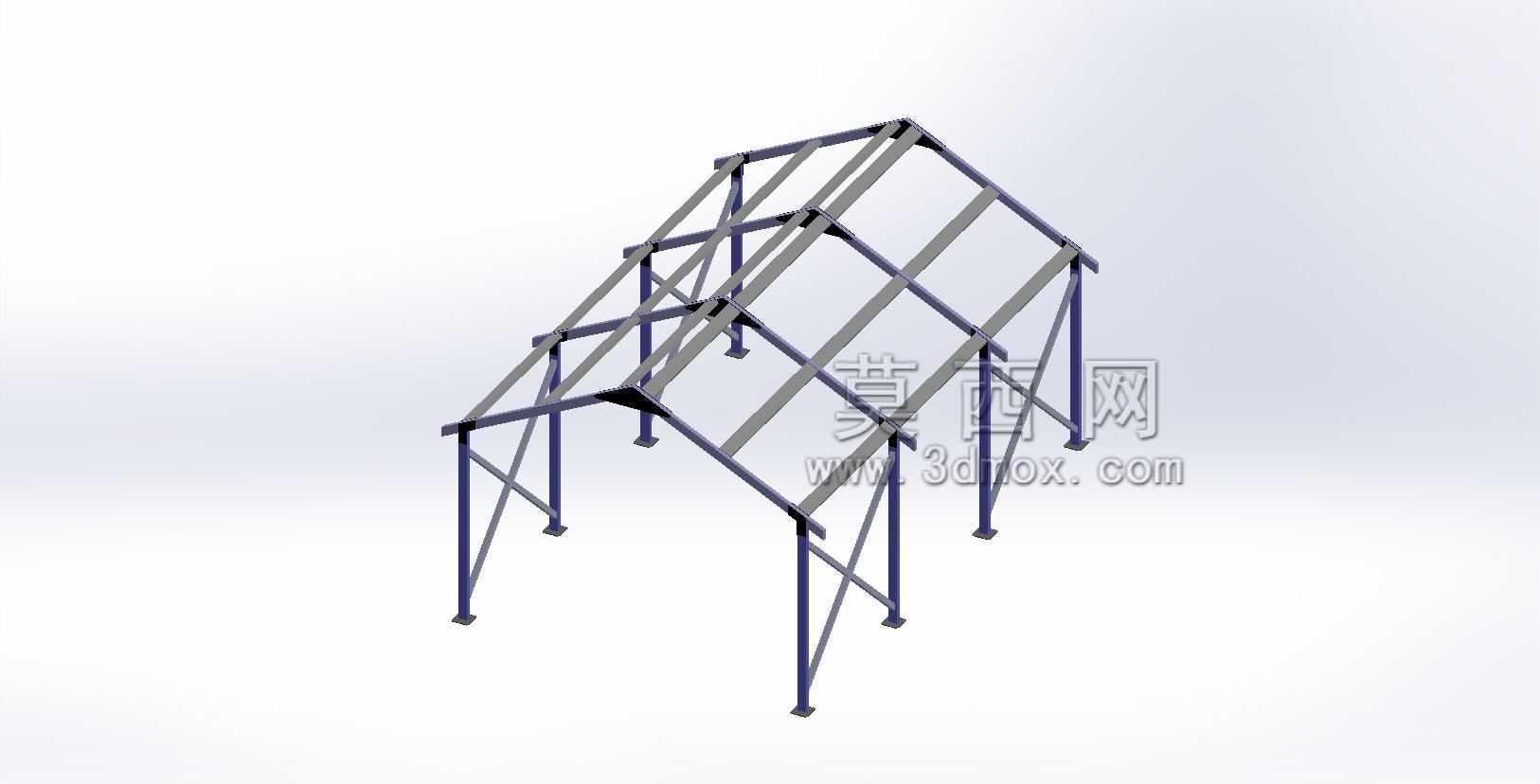

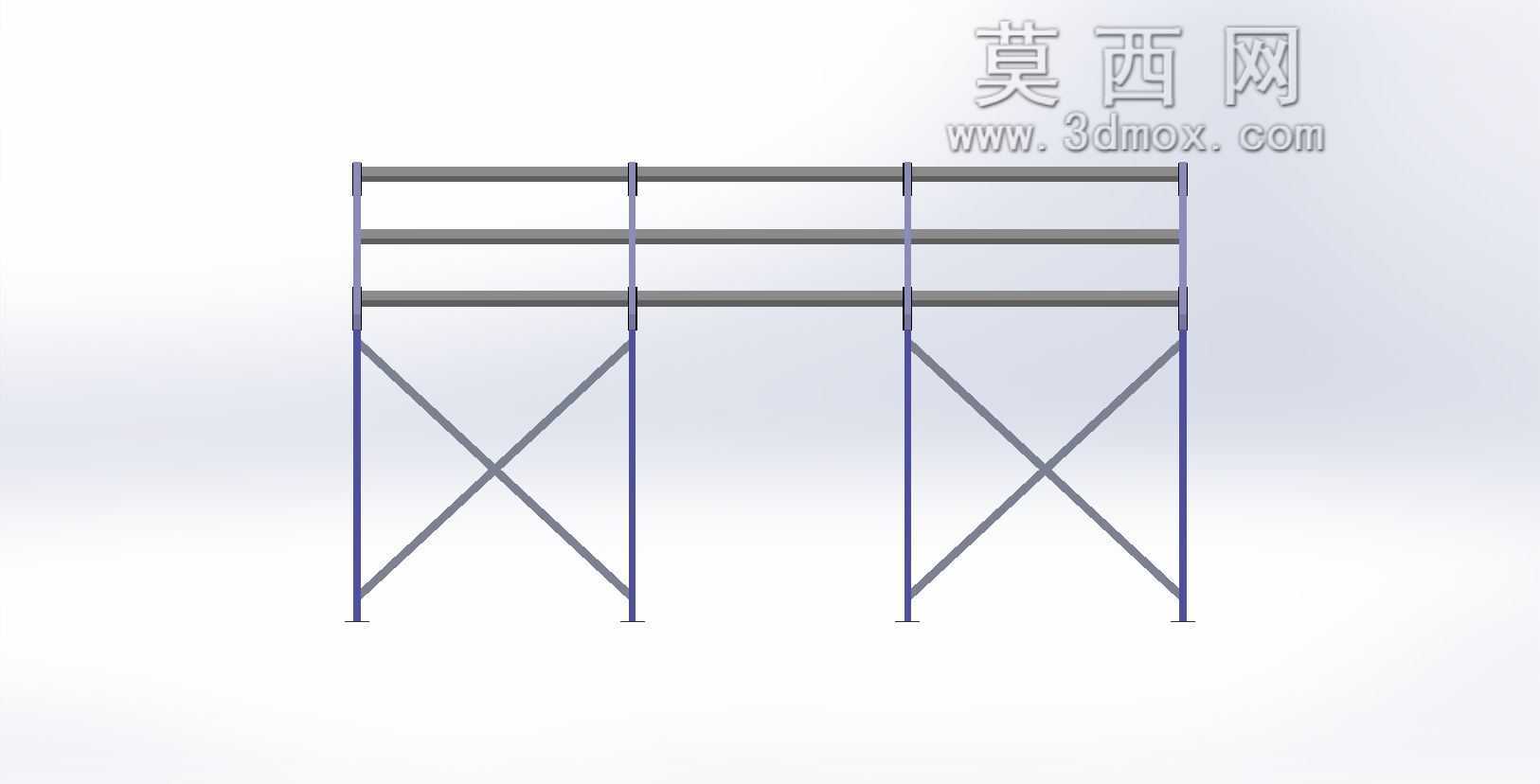

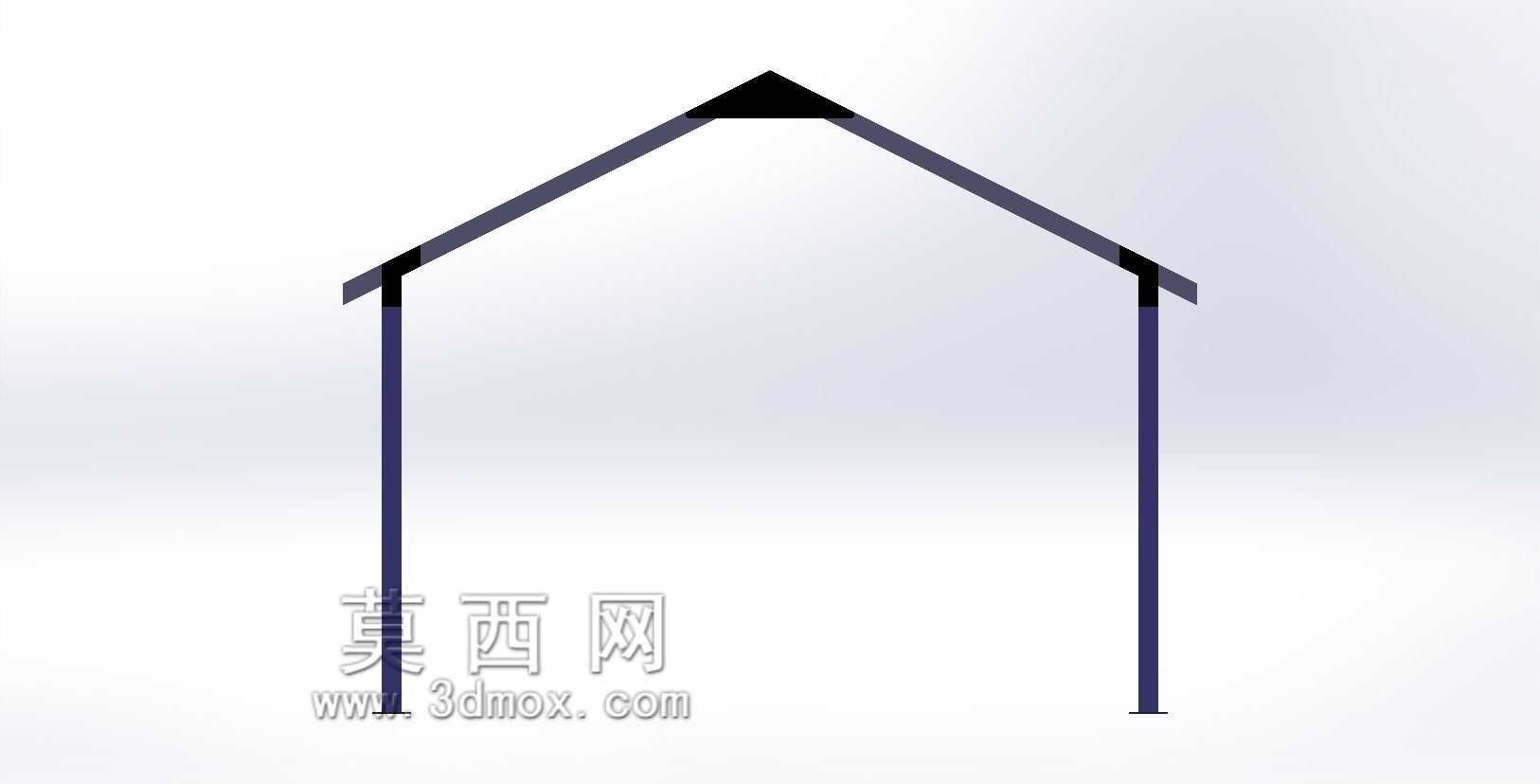

这类斜顶钢结构移动作业平台，常应用在户外临时作业、设备检修、小型物料临时堆放的场景中，比如厂区户外设备旁的临时操作站位、光伏组件临时安装作业面、露天管线维护的操作支撑，相比固定式混凝土作业台，它的可移位特性能够适配不同点位的临时作业需求，不用反复做基础浇筑，转场时仅需通过小型起重设备或者叉车就能完成位置调整，适配厂区内多点位分散作业的使用需求。从结构功能来看，整个框架采用型钢焊接成型，斜向布置的顶面框架既可以作为作业面的承载基础，也能够搭配遮挡板形成简易的防雨遮阳顶面，下方的支腿采用斜撑加固设计，每根支腿底部都设置了带安装孔的地脚板，既可以在临时放置时直接接触地面保证支撑稳定，也能够在需要长期固定的点位通过膨胀螺栓与地面锁紧，避免作业过程中出现框架滑移、侧翻的风险。设计过程中首先要考虑的是顶面的承载冗余，常规工况下单平米承载需要满足150kg以上的作业载荷，也就是同时容纳2-3名作业人员携带小型工具在台面上操作不会出现结构形变，所以顶面的主次梁排布采用了密肋式布置，横向次梁间距控制在400mm以内，保证铺上台面板后不会出现局部塌陷，主梁则采用矩形截面型钢，抗弯模量能够满足跨中集中载荷的受力要求。支腿的设计没有采用垂直直撑的形式，而是在每根支腿与主梁连接的位置增加了双向斜撑，斜撑角度控制在45度左右，能够将顶面传递的竖向载荷快速分解到各个支腿上，同时抵消水平方向的侧向推力，比如作业人员倚靠侧边护栏、或者遇到户外阵风载荷时，斜撑能够有效减少框架的侧向晃动量，提升整体结构的刚性。外形尺寸方面，这类平台的常规宽度控制在1.8米到2.4米之间，长度根据作业需求可以在3米到6米区间调整，顶面的倾斜角度一般设置在15度到25度之间，这个角度既能够保证顶面铺设遮挡面板时雨水可以顺利沿斜面排下，不会在台面积水，也不会因为坡度过大导致作业人员在台面上站立时出现打滑、重心不稳的问题。安装边界上，支腿底部的地脚板尺寸一般为150mm*150mm，厚度不小于8mm，每个地脚板上开两个直径14mm的安装孔，当需要临时放置时，只需要保证放置区域的地面平整度误差不超过10mm，没有明显的凸起或者凹陷，就可以直接放置使用，如果是长期固定在某一个点位，需要在地面做厚度不小于100mm的混凝土硬化层，再通过M12的膨胀螺栓将地脚板与地面锁紧，保证整体结构的稳定性。框架的连接节点全部采用满焊工艺，焊脚高度不小于6mm，焊接完成后需要对焊渣进行打磨清理，做防锈防腐处理，户外使用场景下一般会喷涂两层防锈底漆加一层面漆，能够抵御户外雨水、潮气带来的锈蚀问题，延长结构的使用寿命。另外在框架的侧边可以根据使用需求加装可拆卸的防护栏杆，栏杆高度设置为1.2米，横杆间距不大于500mm，能够避免作业人员从平台侧边跌落，满足高空临时作业的安全规范要求。整个结构没有复杂的传动部件，全部为型钢拼接焊接而成，加工难度低，普通的机加工车间就可以完成下料、焊接、喷涂的全流程制作，制作完成后可以整体运输到使用现场，不需要现场进行二次焊接，安装效率高，能够快速投入使用。在实际使用过程中，这类平台还可以根据需求在底部加装脚轮，变成可推移的移动作业台，脚轮选用带刹车的重型万向轮，单轮承载不小于200kg，推移到指定作业位置后踩下刹车就可以固定位置，适合在车间内部或者平整的厂区路面上频繁转场使用，相比固定式平台的使用灵活性更高。需要注意的是，不管是固定式安装还是带脚轮的移动形式，都需要定期检查支腿连接节点、斜撑焊接位置的焊缝情况，如果出现焊缝开裂、型钢形变的问题要及时停机加固，避免出现安全事故，同时不要在平台上堆放超过设计承载的重物，防止结构过载出现不可逆的形变。
