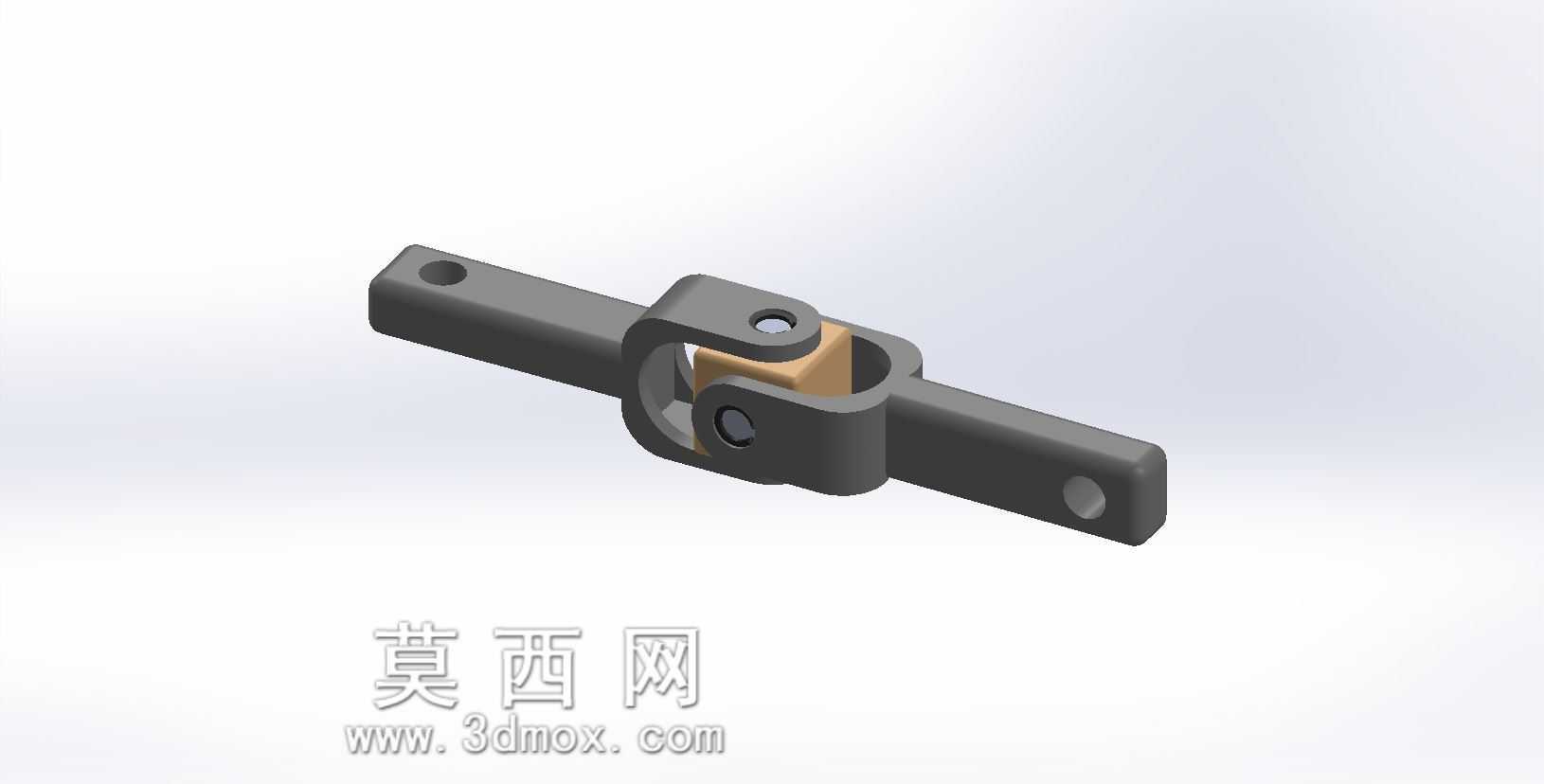

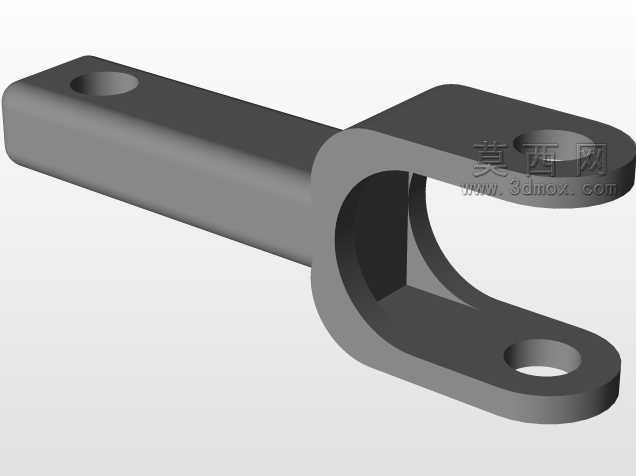

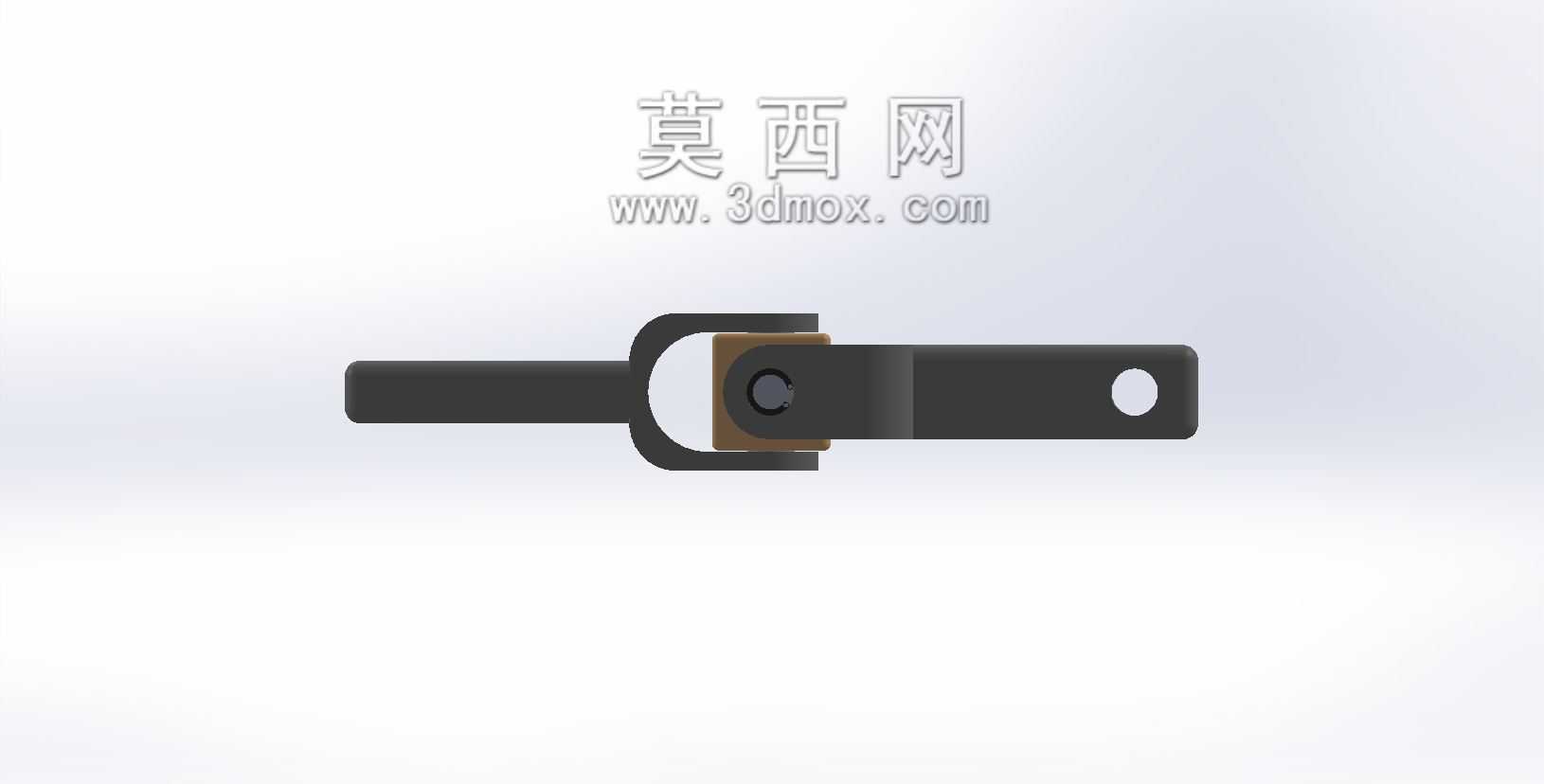

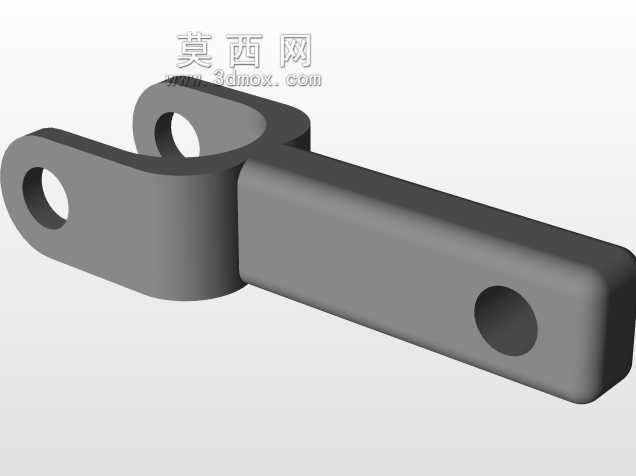

这类带十字铰接块的连接轴,核心作用是在两根存在小角度偏斜、或者轴向存在微量错位的传动轴之间传递扭矩,常见于小型轻工设备的进给机构、手动调节的工装传动链路、简易传动装置的动力输出端,相比刚性联轴器,它不需要两根轴保持严格的同轴度,安装时的容错空间更大,也能在传动过程中补偿设备运行产生的微小位移,避免轴端因为憋劲出现弯曲变形或者轴承过早磨损。从结构上看,两端的轴臂为对称布置的长条形结构,每个轴臂上都加工有同轴的安装孔,孔位的位置度公差控制在0.02mm以内,保证装配后铰接块的转动不会出现卡滞,轴臂的主体截面为矩形,边缘做了R2的圆角过渡,既减少了热处理过程中的应力集中,也避免安装调试时尖锐棱边划伤操作人员。中间的铰接块为方形结构,

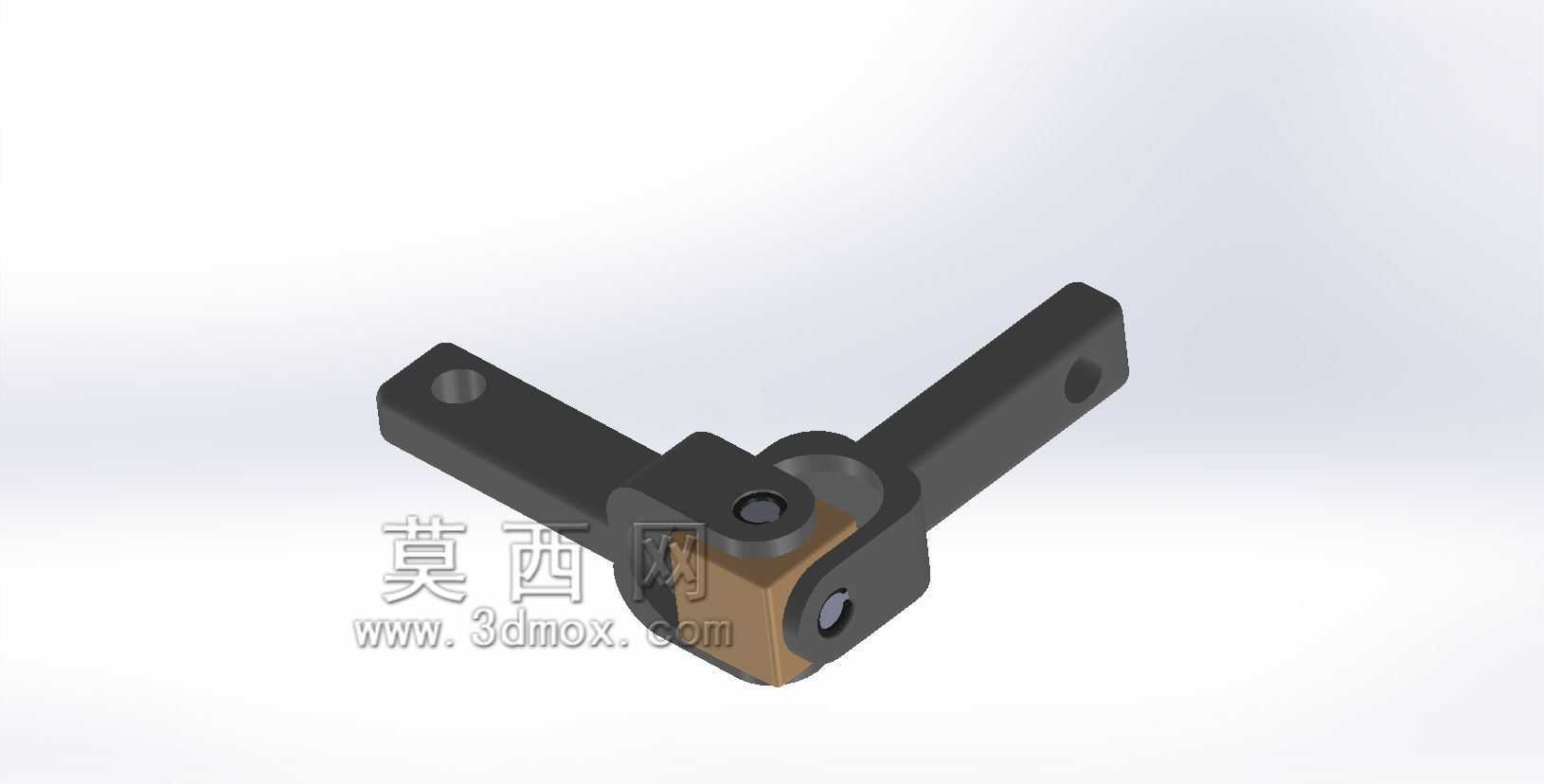

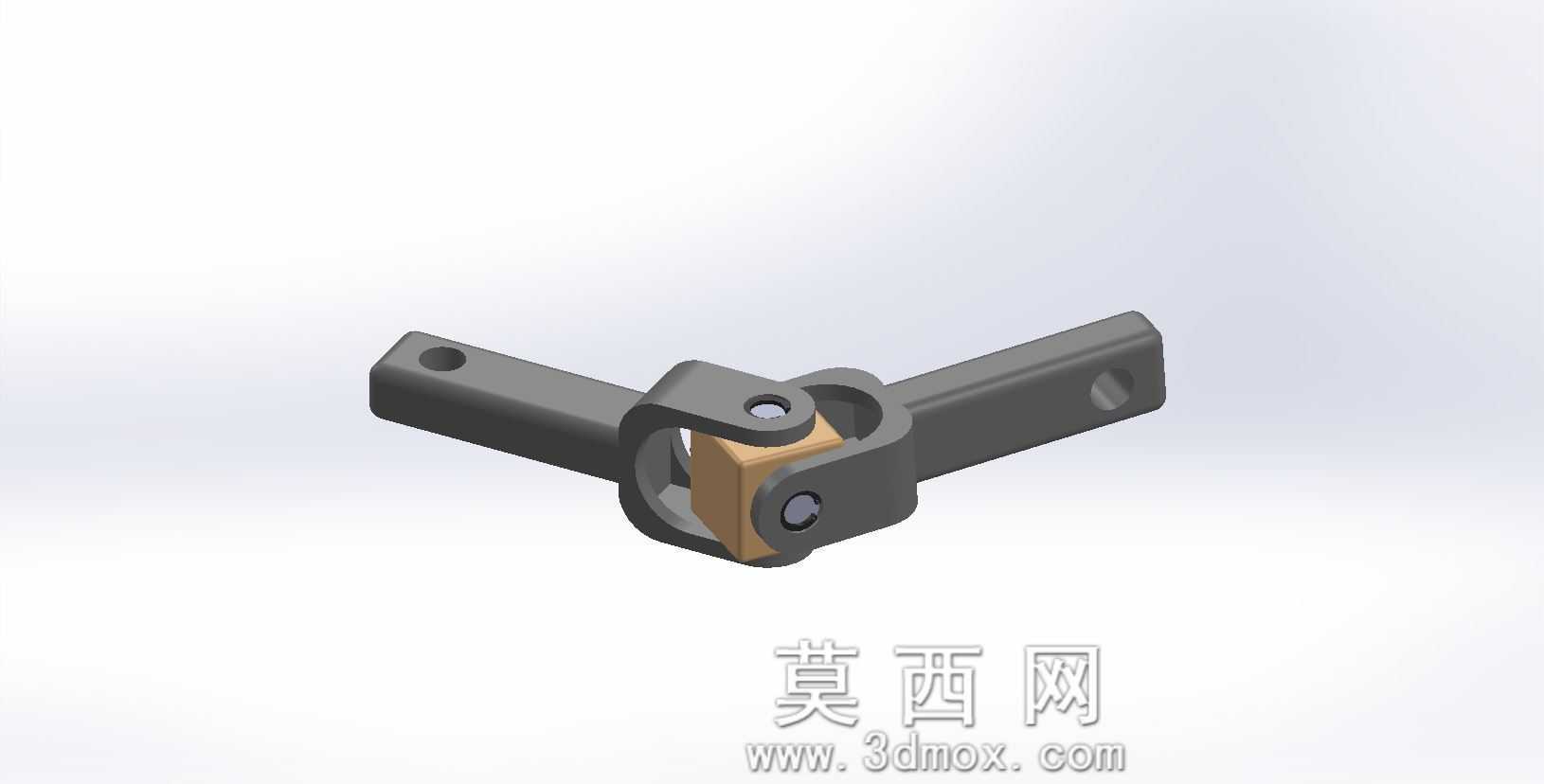

分别嵌入两端轴臂的叉形槽内,通过两个垂直布置的铰接销实现两个方向的转动自由度,铰接销与轴臂孔、铰接块孔的配合选用H7/h6的间隙配合,既保证转动灵活,又不会因为间隙过大产生传动回程误差,铰接块的材质选用耐磨铜合金,在长期往复转动的工况下能保持较低的磨损率,不需要频繁添加润滑脂也能维持稳定的传动状态。设计这类铰接轴的时候,首先要核算传递的额定扭矩,根据扭矩值确定轴臂的截面厚度、铰接销的直径以及铰接块的承压面积,避免过载时出现销子剪断或者轴臂叉口开裂的问题;其次要确定允许的最大轴间夹角,这类简易铰接结构的偏角一般不超过15度,偏角过大会导致铰接块的接触应力急剧上升,同时传动效率也会明显下降,转动过程中会出现明显的顿挫感。安装边界方面,
两端轴臂的安装孔中心距为固定值,装配时需要保证两根被连接轴的端面间距在设计允许的范围内,间距过大会导致铰接块脱出叉形槽,间距过小则会在轴发生热伸长时出现端面顶死的问题;轴臂上的安装孔为光孔设计,可以通过圆柱销或者紧定螺钉与外接轴实现固定,安装时要保证铰接销的轴线与外接轴的轴线垂直,否则会导致转动过程中出现附加的径向力,影响整个传动链路的运行稳定性。在实际应用场景中,这类结构不需要复杂的加工工艺,普通的铣削、钻削设备就能完成全部零件的加工,不需要专用工装,非常适合小型设备的非标传动结构设计,也常用于教学演示类的机械结构模型,帮助初学者理解万向传动的基本原理;相比带滚动体的精密万向节,它的结构更简单,制造成本更低,
虽然传动精度和最高转速不如精密万向节,但在低速、轻载的手动调节或者小功率传动场景下,完全能满足使用需求,而且后期维护非常方便,只需要定期检查铰接销的磨损情况,出现间隙过大的情况时更换销子或者铜质铰接块即可,不需要整体更换整个连接轴。在结构细节处理上,轴臂的叉形槽内侧与铰接块的接触面做了表面粗糙度Ra1.6的处理,降低接触面的摩擦阻力,铰接销的端部做了铆边处理,防止运行过程中销子轴向窜动脱出,轴臂的外表面做了发黑处理,提升零件的防锈能力,同时也能获得均匀一致的外观质感。
