车间物料转运小车气动升降作业装置

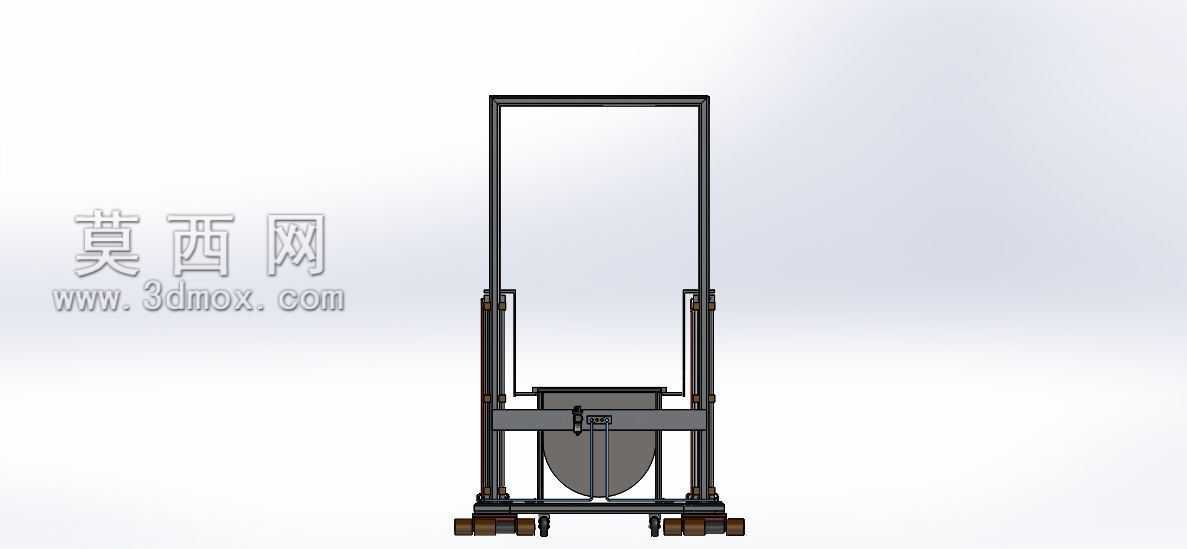

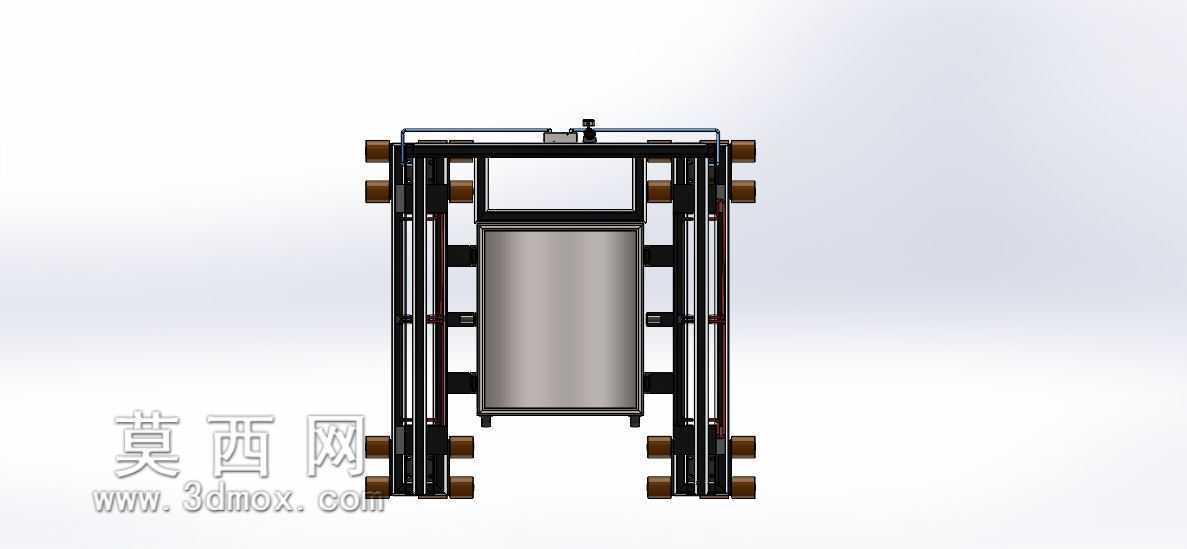

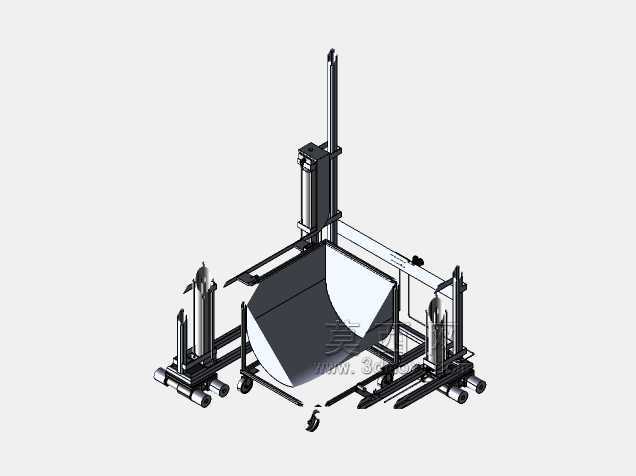

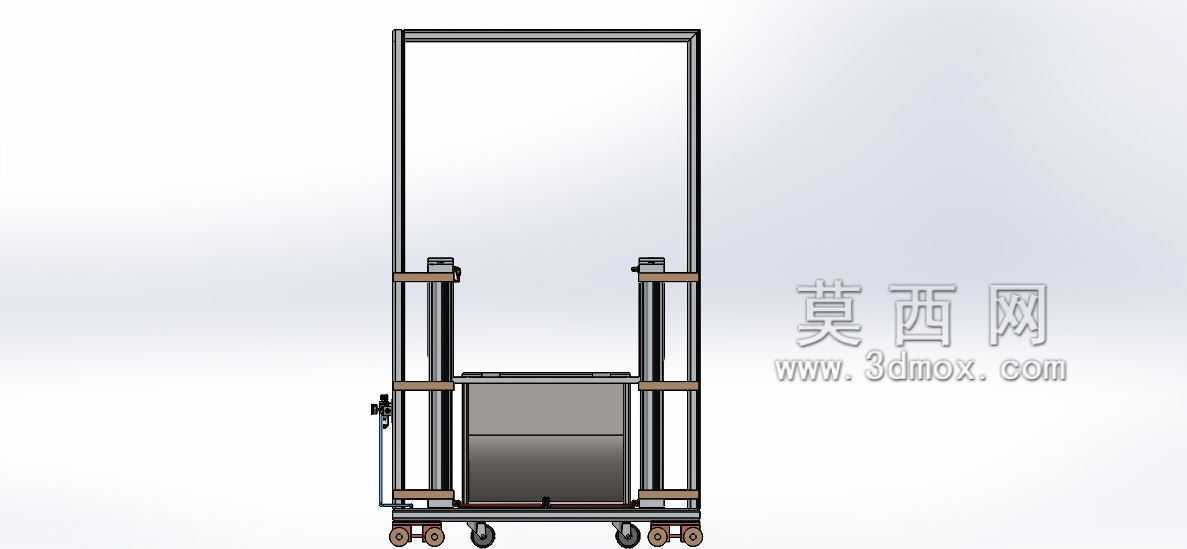

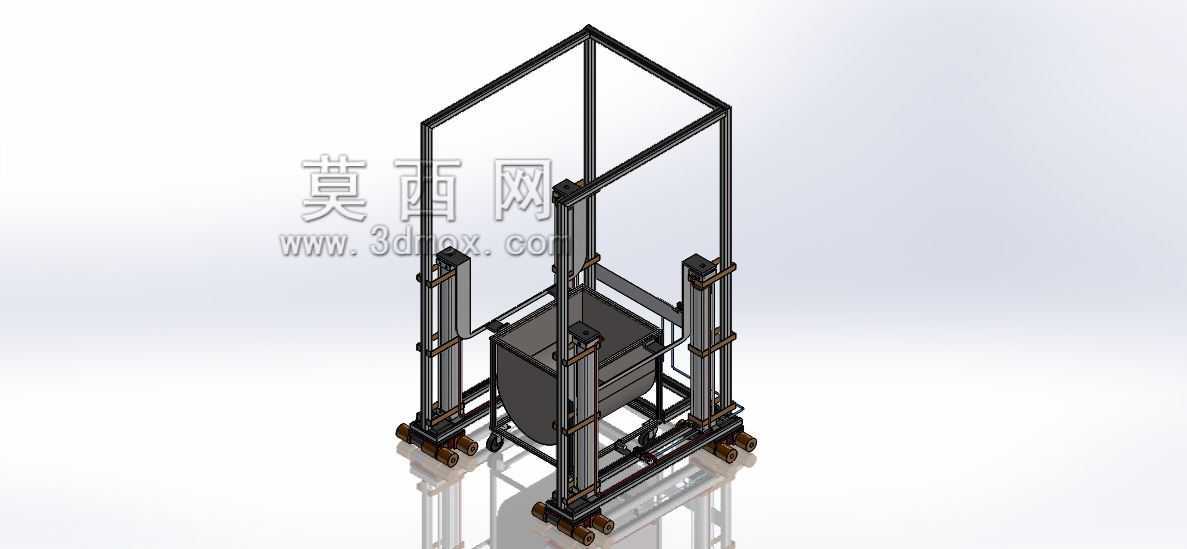

　　这套气动升降装置主要面向生产车间内的物料转运、工位间工件周转场景，解决传统人工抬升转运小车时劳动强度大、对位精度差、作业效率低的实际问题，尤其适配流水线旁物料小车的定点抬升、工位接驳、缓存位高度匹配等作业需求，在电子组装、汽配分装、小型机加工车间的物料流转环节有很高的适配性。装置整体采用框架式立式结构，底部配置带刹车的万向脚轮，可根据产线布局调整固定位置，无需做复杂的地面预埋安装，适配车间柔性化生产的布局调整需求。主体框架采用标准工业铝型材拼接搭建，四根竖向导向立柱对称分布在载台两侧，每根立柱配套线性直线轴承作为导向副，保证载台升降过程中无偏摆、卡滞，升降行程可根据实际转运小车的高度差做适配调整，常规适配0.8米到1.

　　6米的抬升高度范围，载台额定承载按照常规车间物料转运小车的满载重量设计，可覆盖多数200kg以内的周转料车抬升需求。驱动部分采用双气缸对称布置的方案，气缸安装在导向立柱内侧，缸体尾部与底部框架铰接，活塞杆端部与活动载台的连接座铰接，避免加工装配误差导致的气缸杆受径向力，延长气缸密封件的使用寿命，气路配置节流阀可独立调节升降速度，上升过程平稳无冲击，下降过程带缓冲功能，避免料车内物料因急停出现倾倒、散落。载台部分采用框式托举结构，托举面设置定位挡块，可与转运小车底部的定位槽精准配合，抬升后小车不会出现横向滑移，载台侧边预留传感器安装位，可根据产线自动化需求加装到位检测开关，实现与上下游输送设备的信号联动，无需人工反复确认抬升高度。

　　设计过程中优先考虑了设备的维护便捷性，所有气动管路均采用快插接头连接，框架拼接处采用标准T型螺栓固定，后期更换导向件、密封件时无需整体拆解设备，日常维护仅需定期给导向轴承加注润滑脂、检查气路接头密封性即可。安装边界方面，设备整体占地尺寸控制在1.2米长、0.9米宽的范围内，竖向最高位不超过2.2米，不会遮挡车间照明、消防管线，底部脚轮的支撑点分布均匀，满载状态下设备重心始终落在支撑面范围内，不会出现侧翻风险。气路接入仅需预留0.5-0.8MPa的压缩空气接口，无需额外配置液压站、电控柜等附属设备，接入车间现有压缩空气管网即可投入使用，相比电动升降、液压升降的同类型设备，投入成本更低、维护难度更小，且不存在液压油泄漏污染车间环境、

　　电动部件在粉尘潮湿环境易故障的问题。在实际工位适配中，该装置可直接对接皮带线、滚筒线的接驳端，当转运小车推入载台定位后，触发气动阀即可自动抬升到与输送线平齐的高度，方便操作人员直接将料车内的工件推到输送线上，或是将输送线上的成品拉入转运小车，全程无需人工搬抬，单工位的物料周转效率可提升40%以上，同时能有效避免人工搬抬重物导致的腰部损伤等职业健康问题。框架的竖向型材上预留多组安装孔位，可根据后续工艺调整加装安全光栅、防护网、物料检测传感器等附件，拓展为半自动化的工位接驳站，适配不同生产阶段的工艺升级需求，无需重新设计制作主体框架。导向立柱的安装座采用可调式结构，装配时可通过调节螺栓微调立柱的垂直度，补偿铝型材加工、拼接过程中产生的形位误差，保证导向副的配合间隙均匀，升降过程的阻力一致，不会出现局部卡顿的问题。底部框架的横向支撑梁采用加厚型材，在气缸顶升的受力点位置额外加装加强筋板，避免长期满载顶升后框架出现焊接变形、型材弯曲的问题，整体结构的疲劳寿命按照每天300次升降作业、连续8年使用的标准做冗余设计，可满足多数制造车间的长期使用需求。
