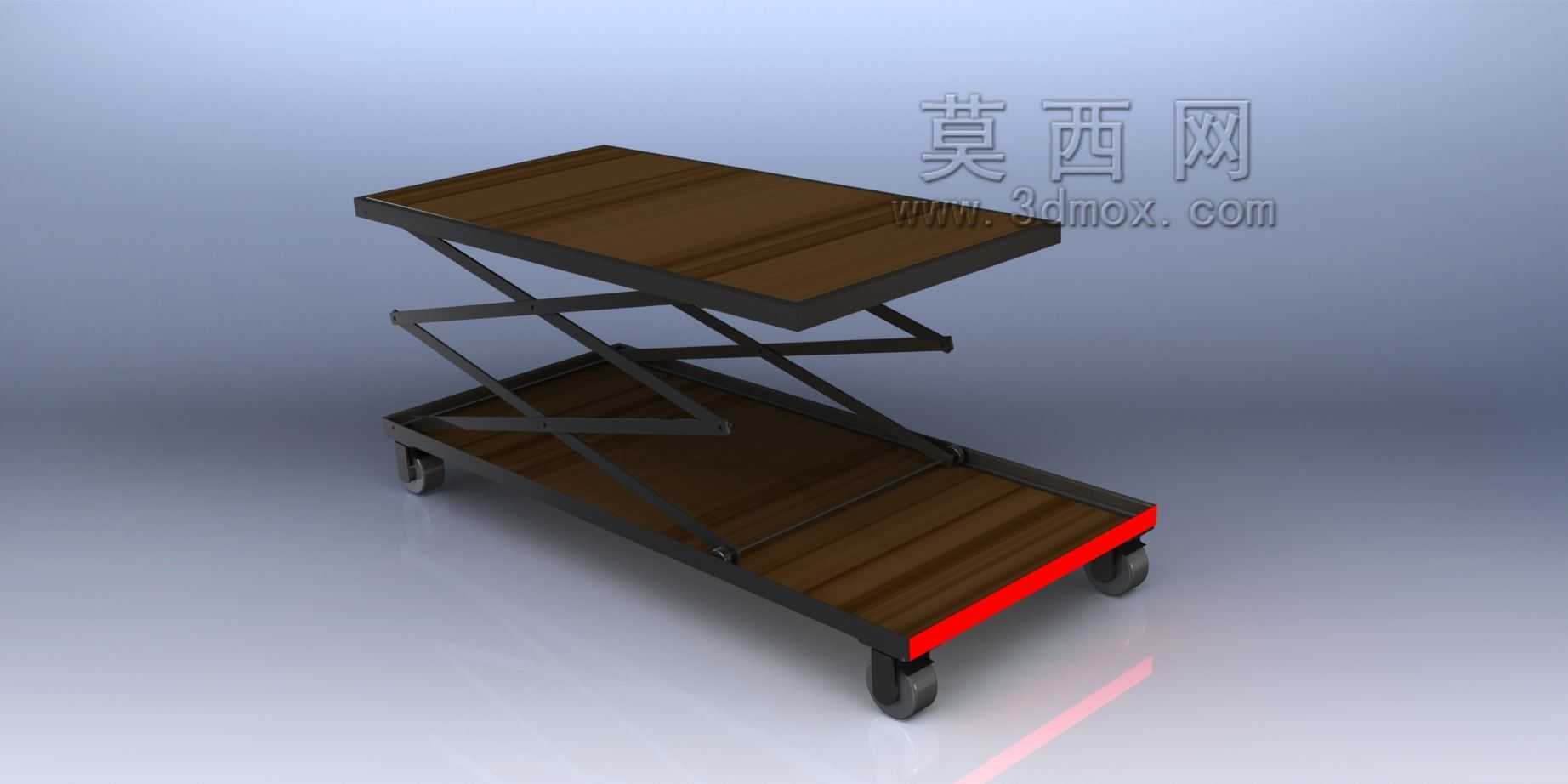

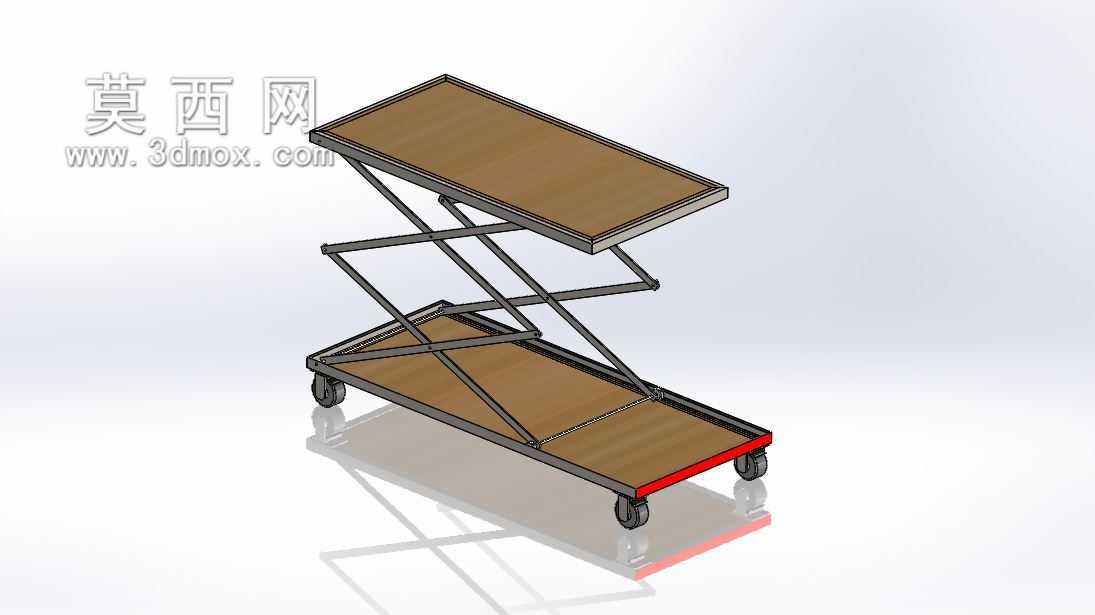

这款剪叉式移动升降作业台车,核心适配车间内短距离物料转运与低位作业高度调节场景,在机加工车间的工序间工件转运、仓储区域的低位堆垛取放、装配线旁的物料高度适配工位都能发挥作用,区别于固定安装的升降设备,它自带行走轮组,可由作业人员手动推行完成工位转移,无需额外配套吊装或转运设备,适配多工位柔性作业的生产需求。从功能特性来看,它采用单组剪叉臂结构实现升降动作,剪叉臂的铰接点做了等强度设计,每处铰接位置都配置了自润滑衬套,避免长期往复升降动作出现铰接点卡滞或磨损过量的问题,台面采用防滑纹理板材设计,边缘做了圆弧倒角处理,防止转运过程中物料剐蹭或边角磕碰损伤,底部车架的前端设置了醒目红色防撞条,推行过程中即使意外碰撞工位设备或墙体,

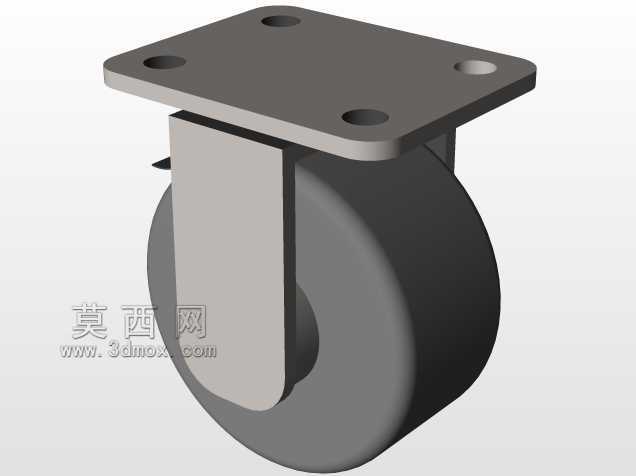

也能通过防撞条的缓冲作用降低冲击损伤,同时给周边作业人员提供清晰的视觉警示。设计过程中优先考虑了手动推行的操作便利性,轮组配置为两个定向轮加两个万向轮的组合,万向轮带刹车锁定结构,当升降作业时可踩下刹车锁定轮组,避免平台受力时出现滑移偏移,保障作业过程的稳定性。剪叉臂的驱动采用内置式布局,驱动部件隐藏在剪叉臂的结构间隙内,不会突出到车架或台面外部,避免推行或升降过程中驱动部件与周边物体发生剐蹭,同时也能减少车间内粉尘、切削液等杂物对驱动部件的侵蚀,延长设备的维护周期。台面的尺寸设计兼顾了载物能力与通行灵活性,台面宽度适配车间内常规的人行通道宽度,可顺利通过0.8米宽的车间通道门,长度方向可容纳常规尺寸的周转箱或小型加工工件,
额定载重覆盖车间内多数轻型物料的转运需求,不会出现载重冗余过多导致结构笨重、推行费力的问题。升降行程的设计匹配常规低位作业的高度需求,最低位时台面高度与常规周转车高度齐平,方便物料从固定工作台或输送线直接平移到台面上,最高升起高度可满足1.2米左右的作业取放需求,无需作业人员反复弯腰搬抬物料,降低工位作业的劳动强度。底部车架采用矩形钢管焊接成型,焊接位置做了去应力处理,避免长期承重出现车架变形,车架的下平面与地面预留了足够的间隙,推行过程中可顺利越过车间地面的电缆线槽、小型门槛等凸起障碍,不会出现底盘剐蹭卡滞的问题。剪叉臂与上下台面的连接位置都设置了限位结构,当升降行程达到上下极限位置时,限位结构会硬性止动,
避免剪叉臂过伸或过收出现结构失稳,同时在升降过程中,剪叉臂的运动轨迹全程在台面投影范围内,不会出现臂体超出台面边缘挤压周边人员或物体的风险。台面的边缘没有设置突出的挂钩或挡销结构,可根据实际使用需求加装可拆卸的防护栏或物料挡边,适配不同类型物料的转运需求,比如转运零散小件时加装挡边防止物料滑落,转运大尺寸工件时可拆除挡边扩大台面的可用承载范围。在安装边界方面,这款设备无需地面固定安装,也不需要外接固定的动力管线,仅需在使用前检查轮组刹车功能、剪叉臂铰接点润滑状态即可投入使用,存放时可将台面降到最低位置,整体占用的垂直空间很小,可直接放置在工位旁的空隙区域,不会占用过多的车间生产面积。不同于大型固定升降设备需要做地基施工、电源布线等前期安装工作,这款移动升降台车到场即可投入使用,非常适合产能调整频繁、工位布局经常变动的柔性生产车间使用,在小批量多品种的生产模式下,可快速匹配不同工位的高度调节与物料转运需求,减少工位辅助设备的重复投入。结构设计过程中对剪叉臂的受力做了多工况校核,包括台面偏载、升降过程动态受力、推行过程颠簸冲击等工况,确保在常规使用场景下结构不会出现塑性变形,铰接点的销轴采用调质处理的合金钢材质,表面做了发黑防锈处理,可承受长期的交变载荷作用,轮组的支架采用加厚钢板冲压成型,承重能力与车架额定载重匹配,不会出现轮组变形导致推行卡滞的问题。
