弧形面板双联美式电源插座结构设计

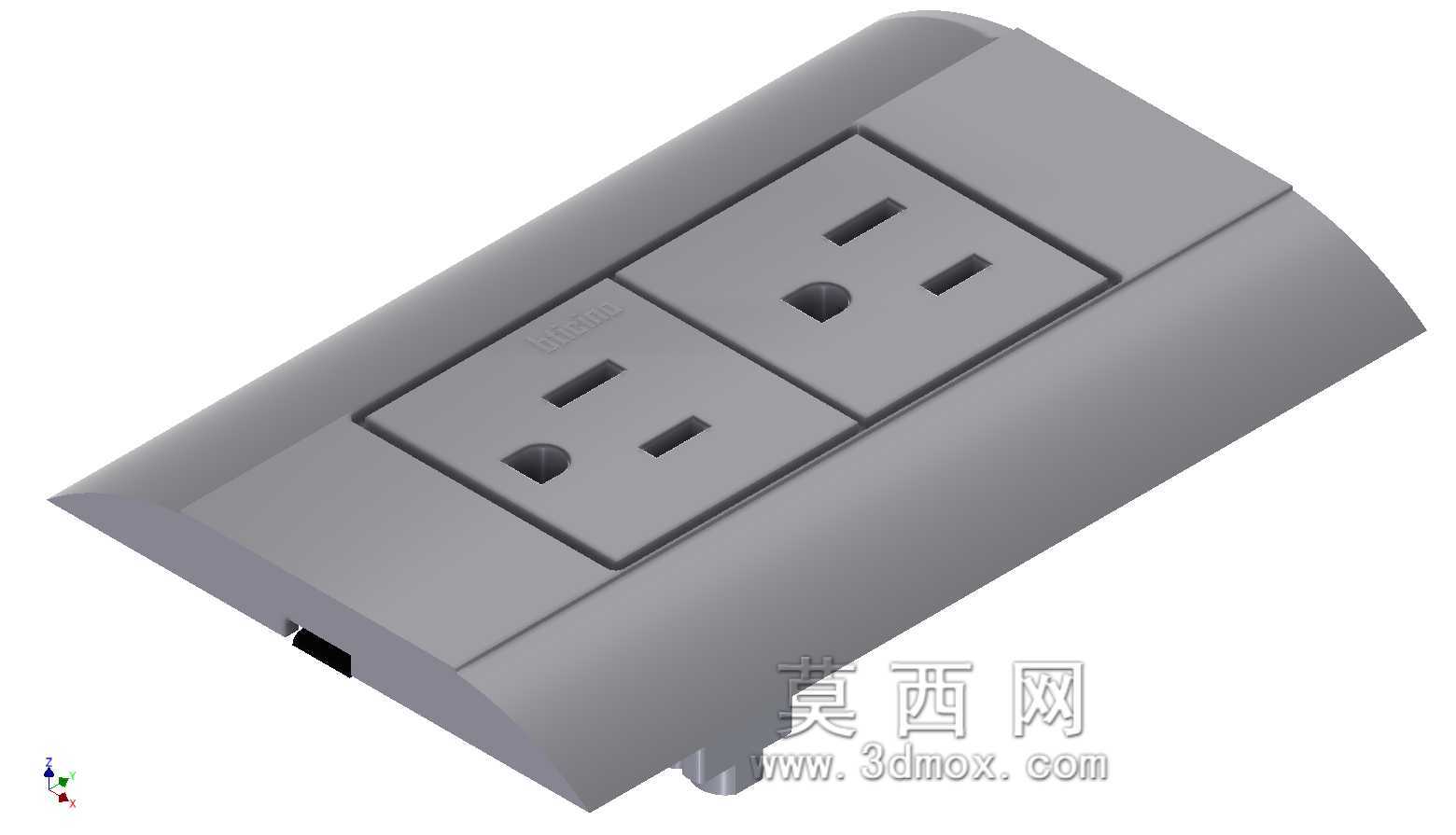

　　这款双联美式电源插座的结构设计，核心适配桌面嵌入式、家具台面集成类的取电场景，在办公家具、实验室操作台、酒店客房集成台面的供电布设中应用广泛，区别于常规平直墙面插座的形态，弧形外沿的设计能够更好贴合圆弧倒角的台面边缘，避免安装后出现突兀的直角缝隙，兼顾安装贴合度与外观协调性。从功能特性来看，单组插座遵循NEMA 5-15美式插座标准，兼容15A额定电流下的两扁一接地插头，两组插孔并排布设的布局，能够同时满足两个用电设备的取电需求，插孔内部的接触弹片采用错位限位结构，插头插入后接触片的包络角度能够保证足够的接触压力，避免长期插拔后出现接触松动、打火的隐患，接地插脚的接触腔深度略大于零火插脚，实现接地端先接通后断开的安全逻辑，

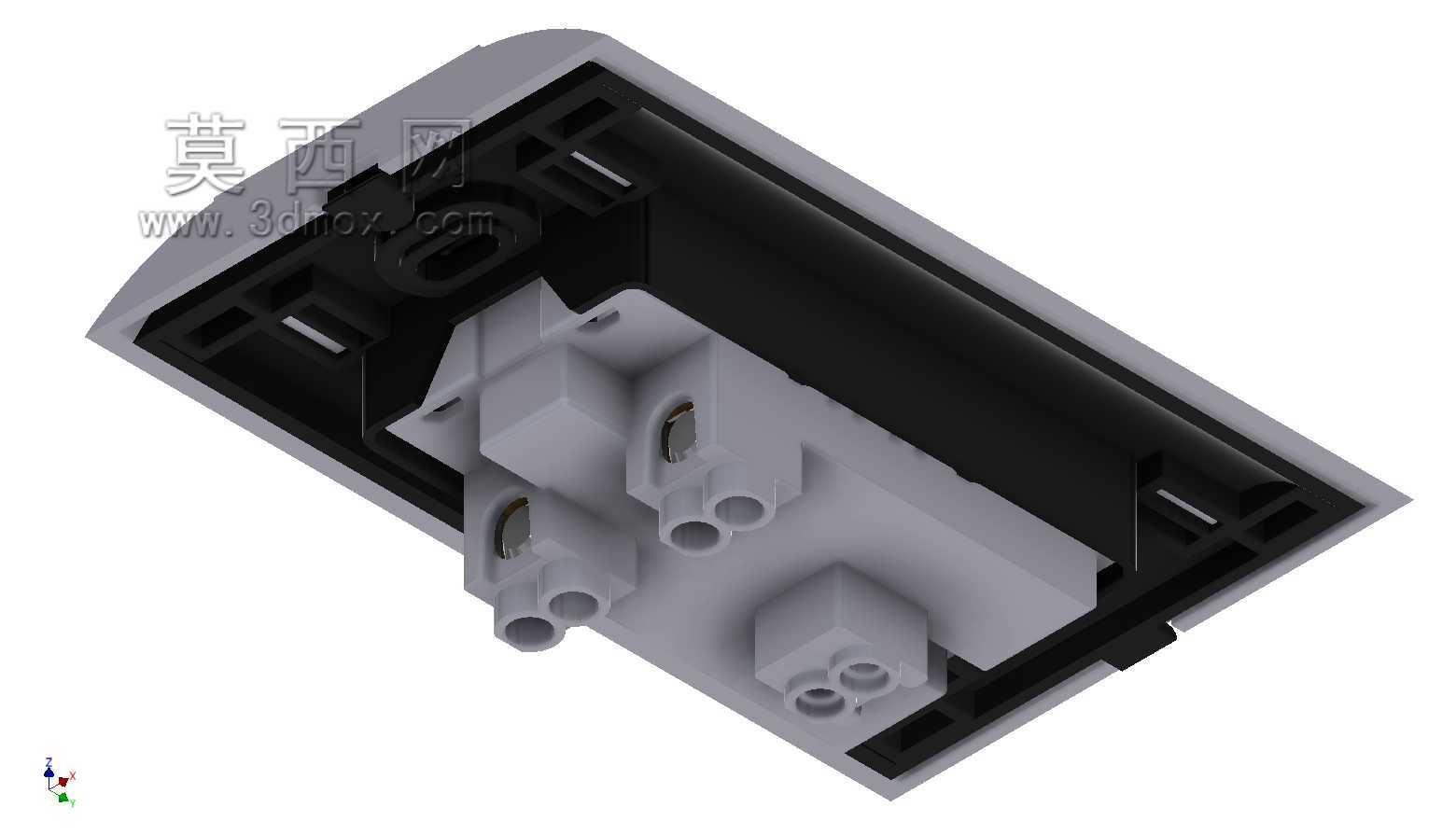

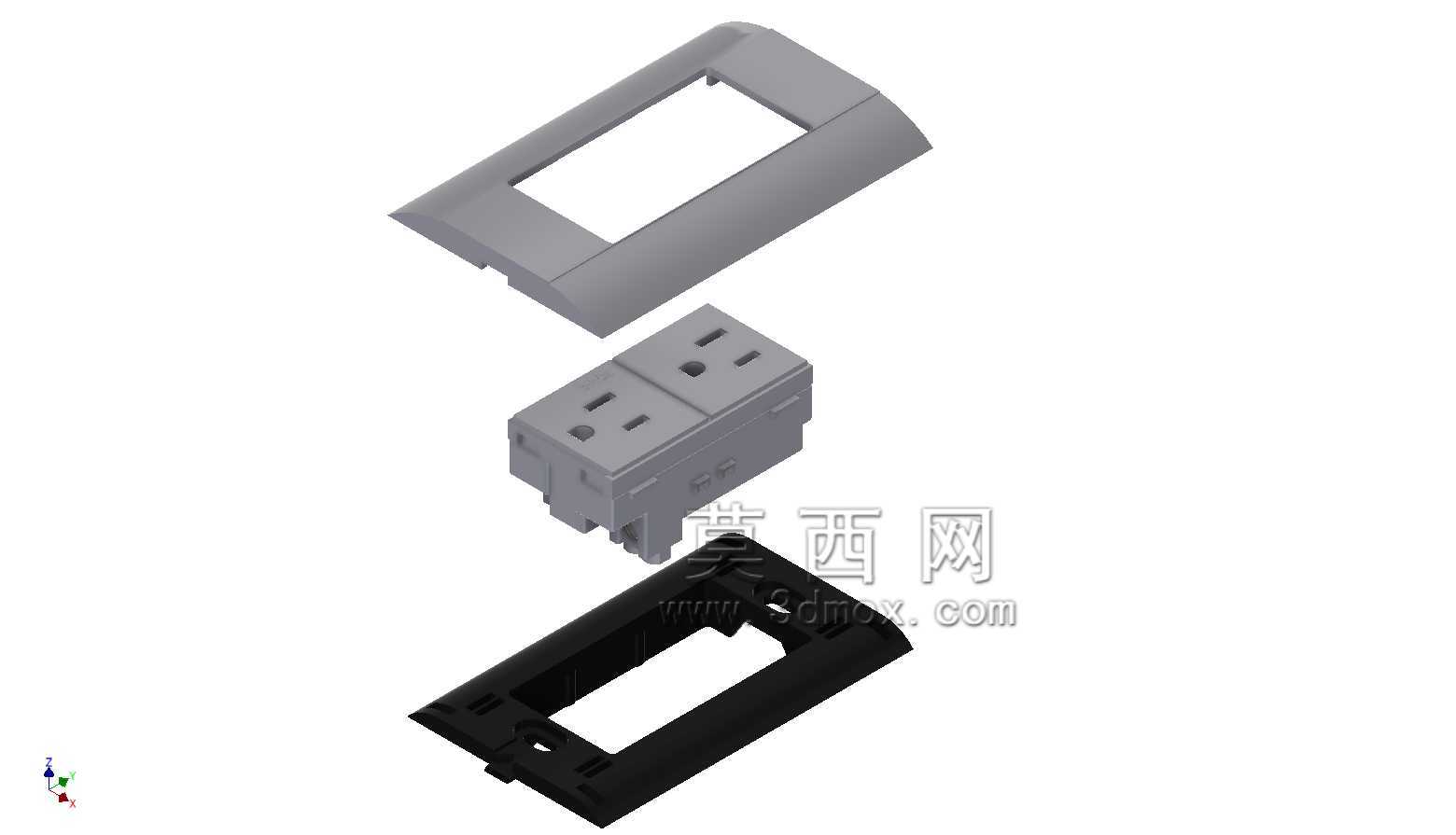

　　符合低压供电接口的安全设计要求。设计过程中首先明确了安装边界的约束条件，整体壳体的弧形曲率匹配常规25mm倒圆角的台面边缘，壳体嵌入台面的部分做了卡扣式安装结构，不需要额外打螺丝固定，安装时仅需在台面开出对应尺寸的矩形开孔，将插座主体从台面上方卡入即可，卡扣的弹性余量能够适配12-18mm厚度的常见台面板材，包括密度板、防火板、人造石台面都能实现稳固固定，不会出现晃动脱落的问题。外形尺寸上，整体外露面的长度控制在120mm区间，宽度方向沿弧形曲面的最宽处为65mm，嵌入台面内部的腔体深度为38mm，预留了足够的接线空间，内部接线端子采用压线式结构，不需要焊接，布线时将导线剥去合适长度的绝缘层后插入端子孔拧紧压线螺丝即可，

　　接线端的隔仓结构将零火地三个接线端完全分隔，避免接线过程中导线毛刺外露引发的短路风险。壳体的曲面过渡做了均匀壁厚处理，整体壁厚保持2.2mm，既保证了壳体的结构强度，在受到日常插拔的侧向力时不会出现开裂变形，也兼顾了注塑成型的工艺性，避免壁厚不均导致的缩水、翘曲问题，外表面做了细磨砂纹理处理，日常使用中不容易残留指纹和划痕，长期使用也能保持外观的整洁度。插孔的防护门结构设置在面板内侧，只有当接地插脚和零火插脚同时以正确角度插入时才会同步推开防护门，单孔插入时防护门处于锁止状态，能够避免异物误插入引发的触电风险，防护门的复位弹簧采用不锈钢材质，长期反复插拔也不会出现弹力衰减、卡滞的问题。插座底部的进线口设置了可敲落的走线孔，

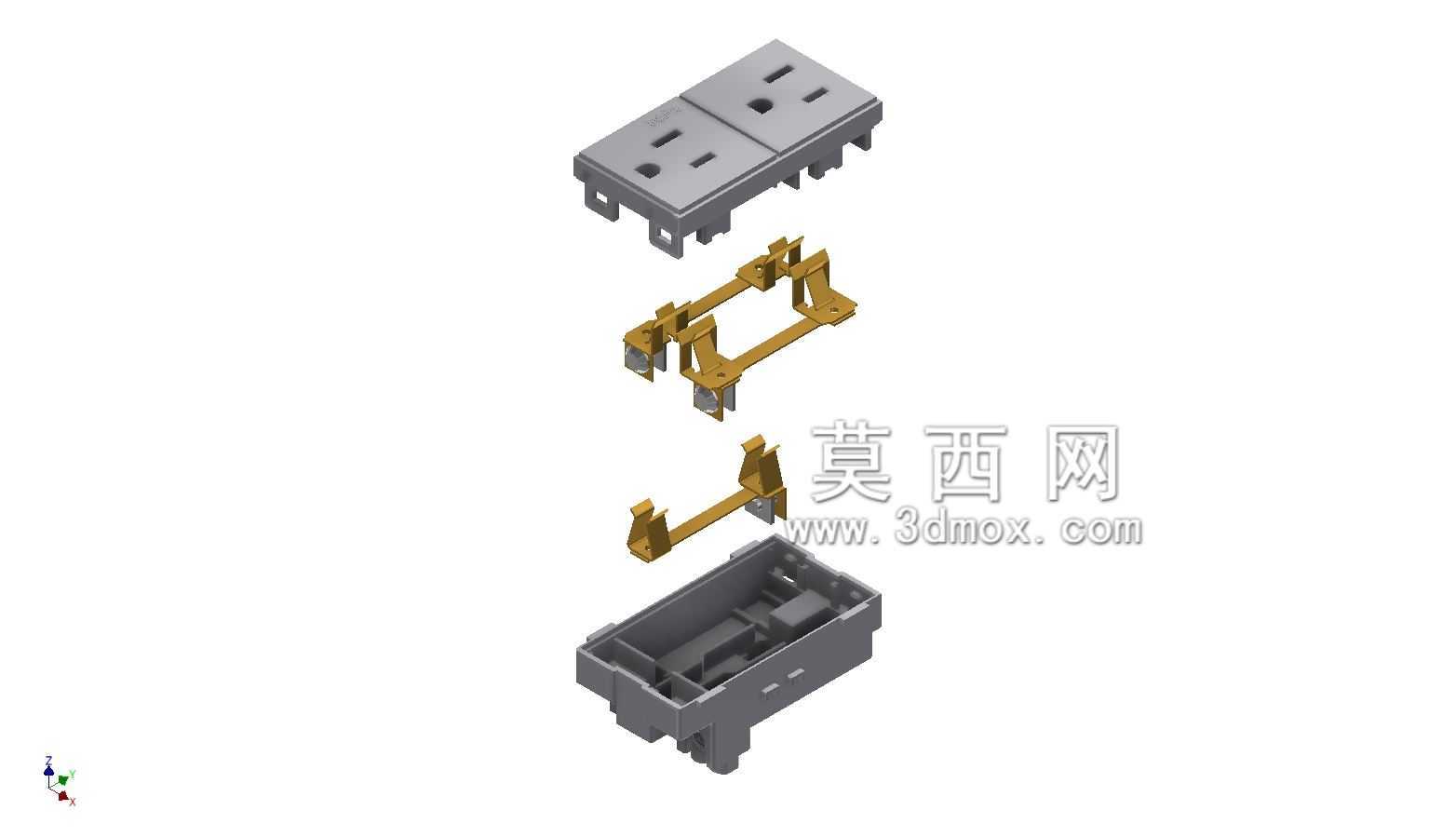

　　能够根据现场布线的方向选择从后侧或者下侧进线，适配不同的台面走线布局，不需要额外切割壳体调整进线位置，降低现场安装的调整工作量。内部的载流件采用一体化铜带冲压成型，减少了铆接连接点，降低了连接点的接触电阻，长期满负载工作时的温升能够控制在安全范围内，不会出现过热引发的壳体变形问题。面板与底座的配合采用卡扣加超声波焊接的组合方式，装配完成后整体密封性良好，能够阻挡日常使用中的灰尘、少量泼溅液体进入腔体内部，适配台面使用场景下可能出现的少量液体泼溅情况，提升使用的安全性。
