民用照明电路按压式开关装配结构

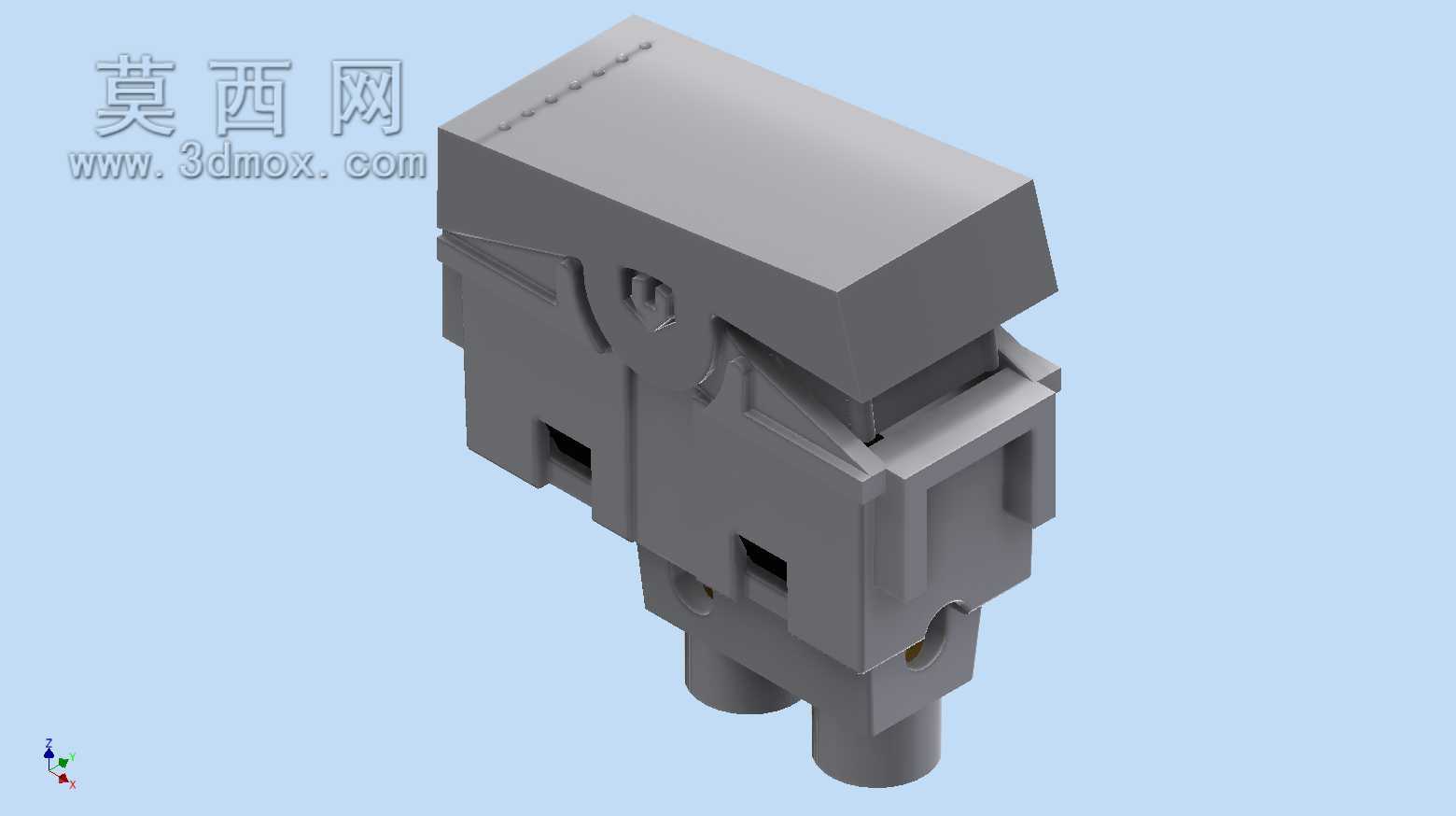

　　日常民用照明场景里，这类开关组件是墙面暗装电路系统里最常见的通断执行部件，主要承担86型暗装底盒内的火线通断控制功能，适配常规住宅、商用办公空间的墙面照明回路，额定工况下可承载10A以内的交流负载，满足普通白炽灯、LED照明灯具、小功率排气扇等末端用电设备的控制需求。从结构设计逻辑来看，整个组件采用模块化卡扣装配思路，没有额外的螺丝紧固结构，所有零件之间通过壳体上预设的卡爪、定位槽实现互锁，装配时只需按照定位导向将内部动触头组件、静触头接线端、按压复位弹簧依次卡入基座卡槽，最后扣合上部的按键压盖即可完成整机组装，这种设计一方面能大幅降低产线装配的工时消耗，另一方面也能减少紧固件松动带来的接触不良故障。

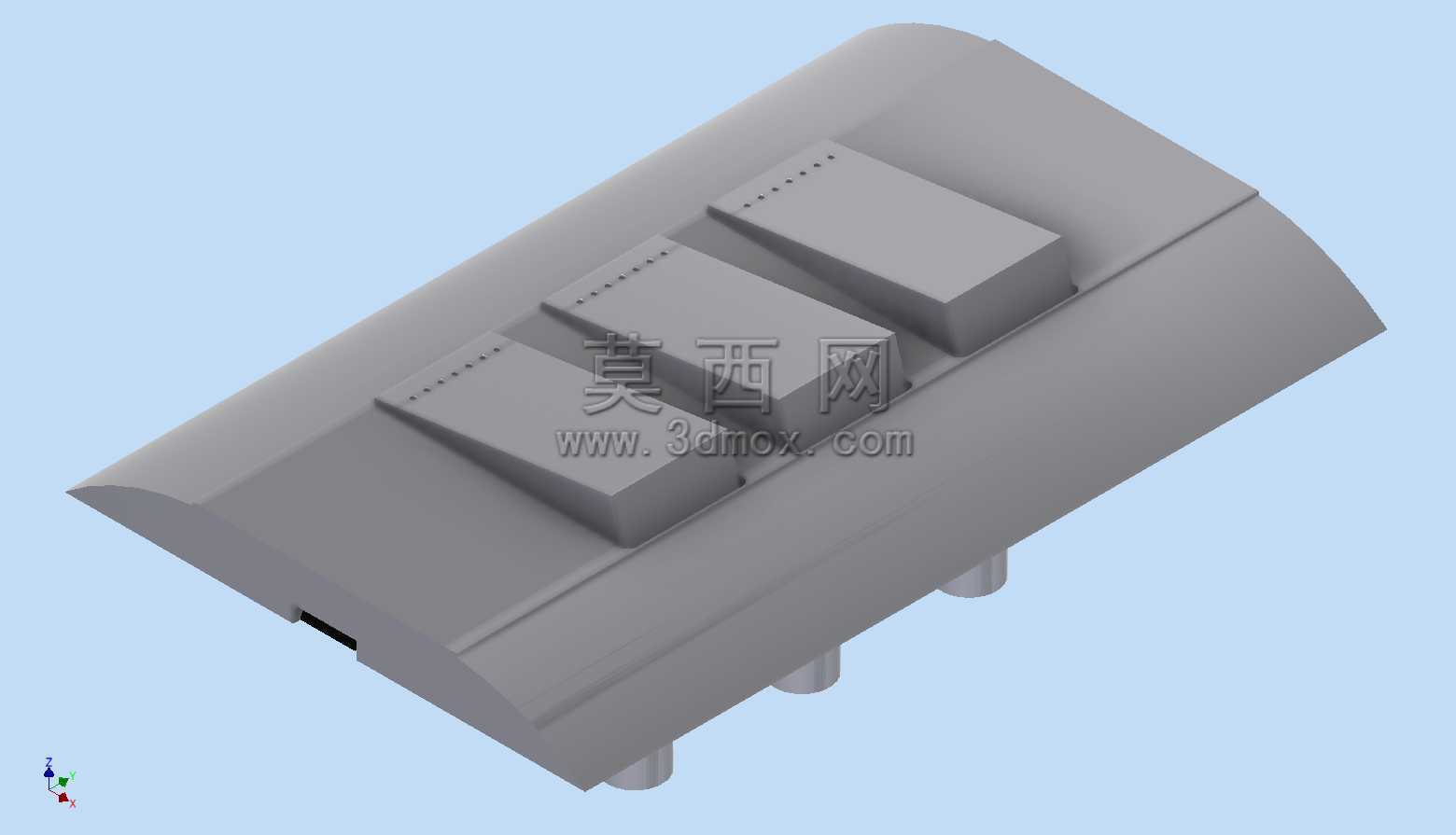

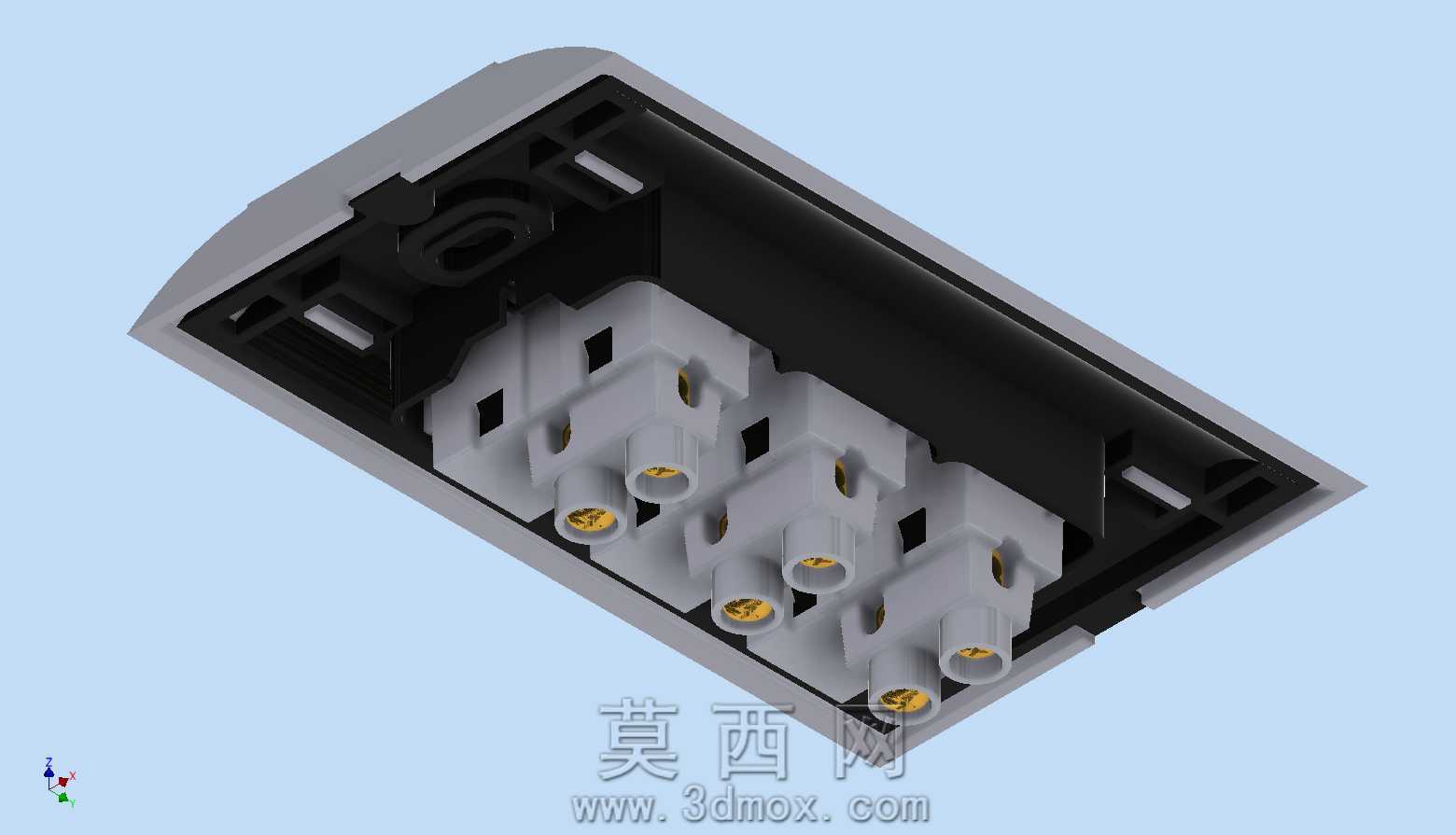

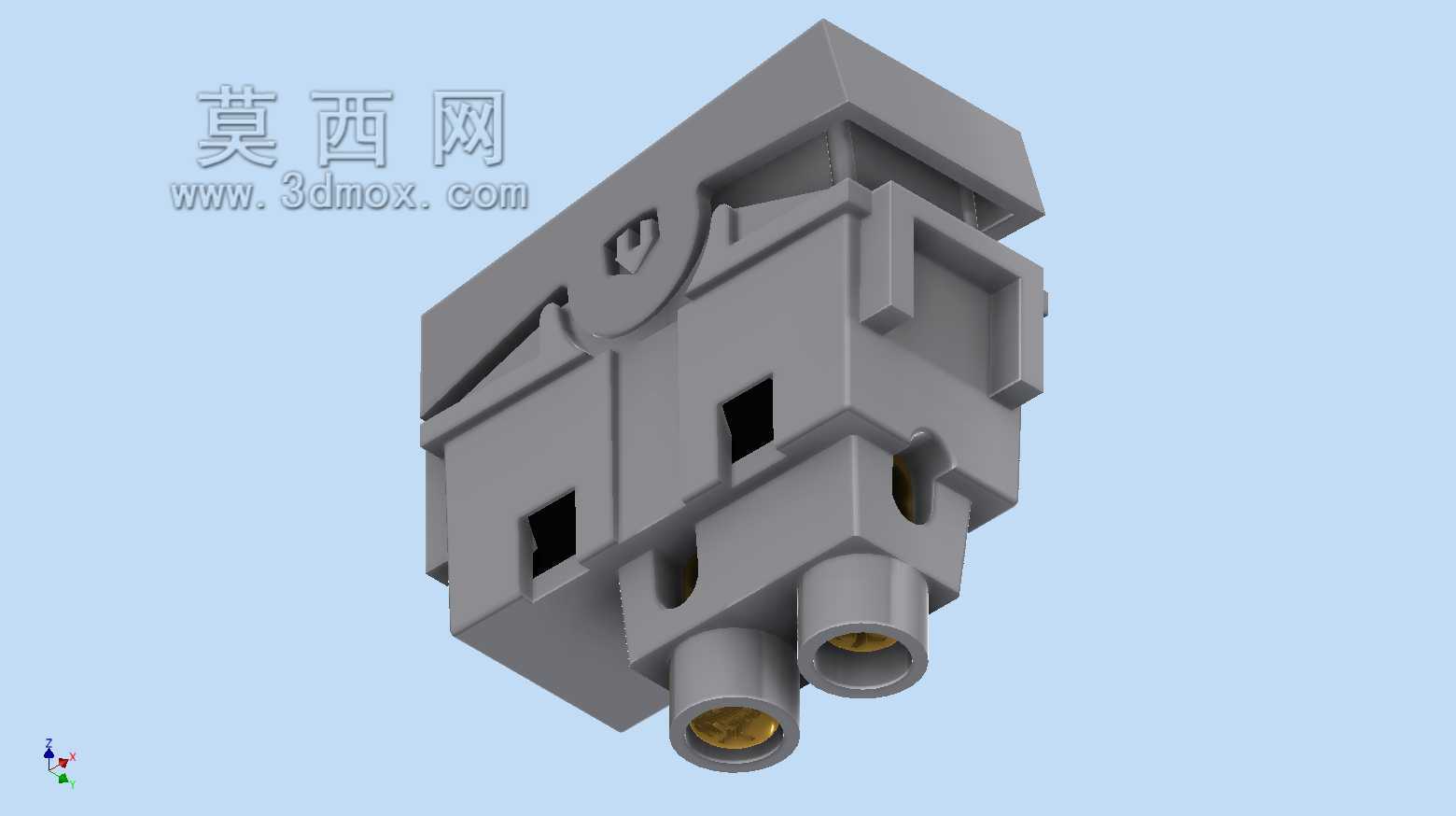

　　整个组件的外形尺寸完全适配标准86型开关面板的内部安装空间，主体基座的宽度控制在32mm以内，总高度含下部接线柱为48mm，安装时两个接线柱的中心距为22mm，刚好匹配暗装底盒内的接线空间余量，不会出现与底盒内预留导线挤压干涉的情况，下部伸出的两个圆柱接线端采用压线螺丝结构，可直接接入1.5-2.5平方毫米的铜芯照明线，接线完成后导线不会与壳体内部的运动部件产生触碰，避免长期使用过程中导线绝缘层被磨损引发的短路风险。功能特性层面，组件内部的动触头采用银合金触点材质，相比纯铜触点具备更强的耐电弧烧蚀能力，正常通断工况下的机械寿命可达四万次以上，复位弹簧采用65Mn弹簧钢材质，经过淬硬处理后长期按压不会出现弹力衰减导致的按键卡滞问题，

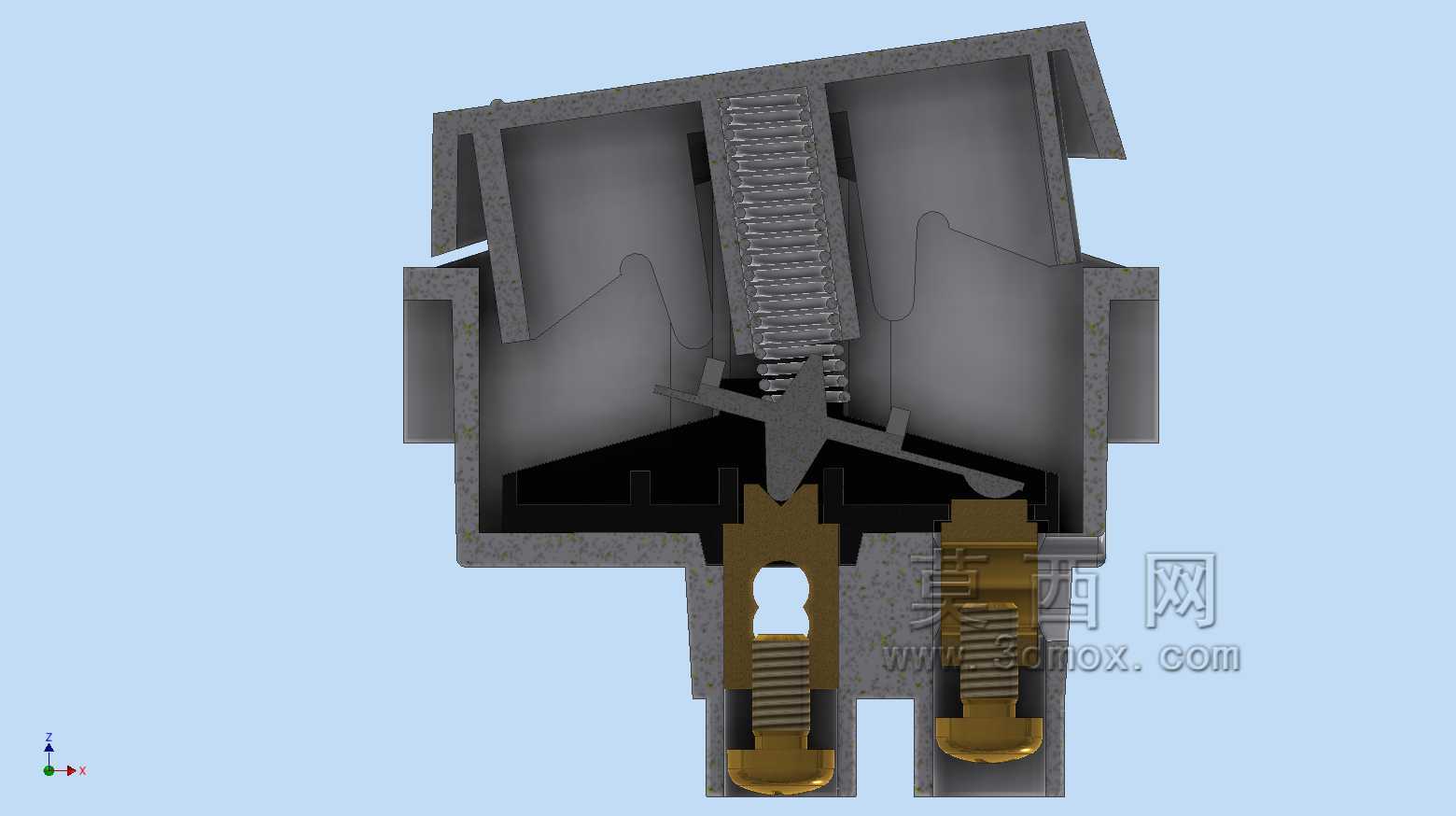

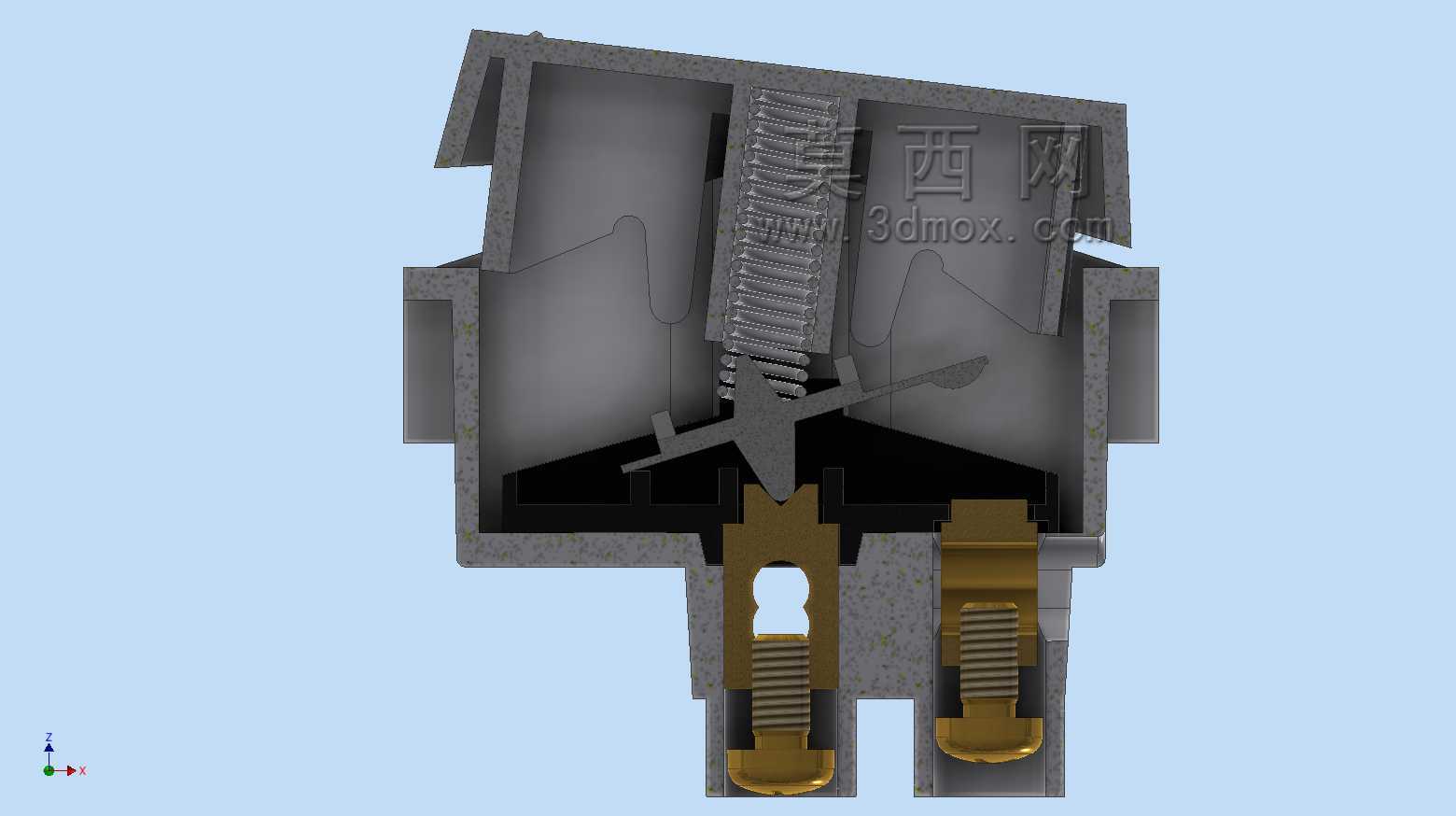

　　壳体部分采用阻燃PC工程塑料注塑成型，阻燃等级达到UL94-V0级，即便内部触点出现拉弧打火也不会引燃壳体，满足低压电气配件的安全阻燃要求。从实际安装的边界条件来看，组件装入面板后，按键的按压行程为3mm，按压力度控制在1.5-2N之间，符合普通用户的按压操作手感，不会出现按压力度过大导致的操作费力，或是行程过短引发的误触发问题，基座侧面预留的定位凸台刚好卡入开关面板内壁的定位凹槽内，装配后整个组件不会在面板内部出现窜动，按压按键时受力均匀，不会出现单边卡滞的情况。在结构细节处理上，动触头的运动路径上设置了专门的导向筋位，每次按压时动触头的摆动轨迹被严格限制在导向槽内，不会出现偏移导致的触点接触错位，

　　静触头的接线端设置了防脱线倒刺结构，即便压线螺丝出现轻微松动，导线也不会轻易从接线柱内脱出，降低了线路虚接发热的安全隐患。这类开关组件的结构设计也兼顾了后期维修的便利性，如需更换内部触点组件，只需用平口螺丝刀撬动壳体侧面的卡扣即可打开基座，不需要破坏整体结构，可快速完成故障零件的替换，相比一体式灌封的开关结构具备更好的可维护性。在三维建模过程中，所有卡扣、定位槽的尺寸都严格按照注塑件的脱模斜度要求设置，壳体壁厚均匀控制在1.8mm，避免注塑成型时出现缩痕、缺料等缺陷，筋位的厚度不超过主体壁厚的0.6倍，防止筋位背面出现缩印影响外观质量，接线柱的内孔深度预留了足够的攻丝余量，确保压线螺丝的啮合长度满足拉力要求，不会出现滑丝问题。
