早期蒸汽机车斯蒂芬森火箭号结构复刻

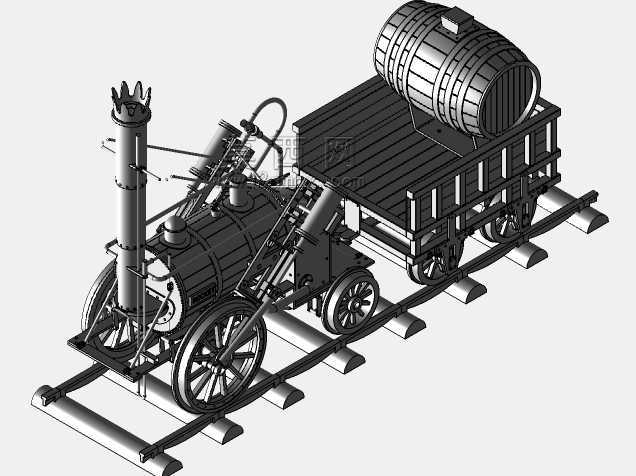

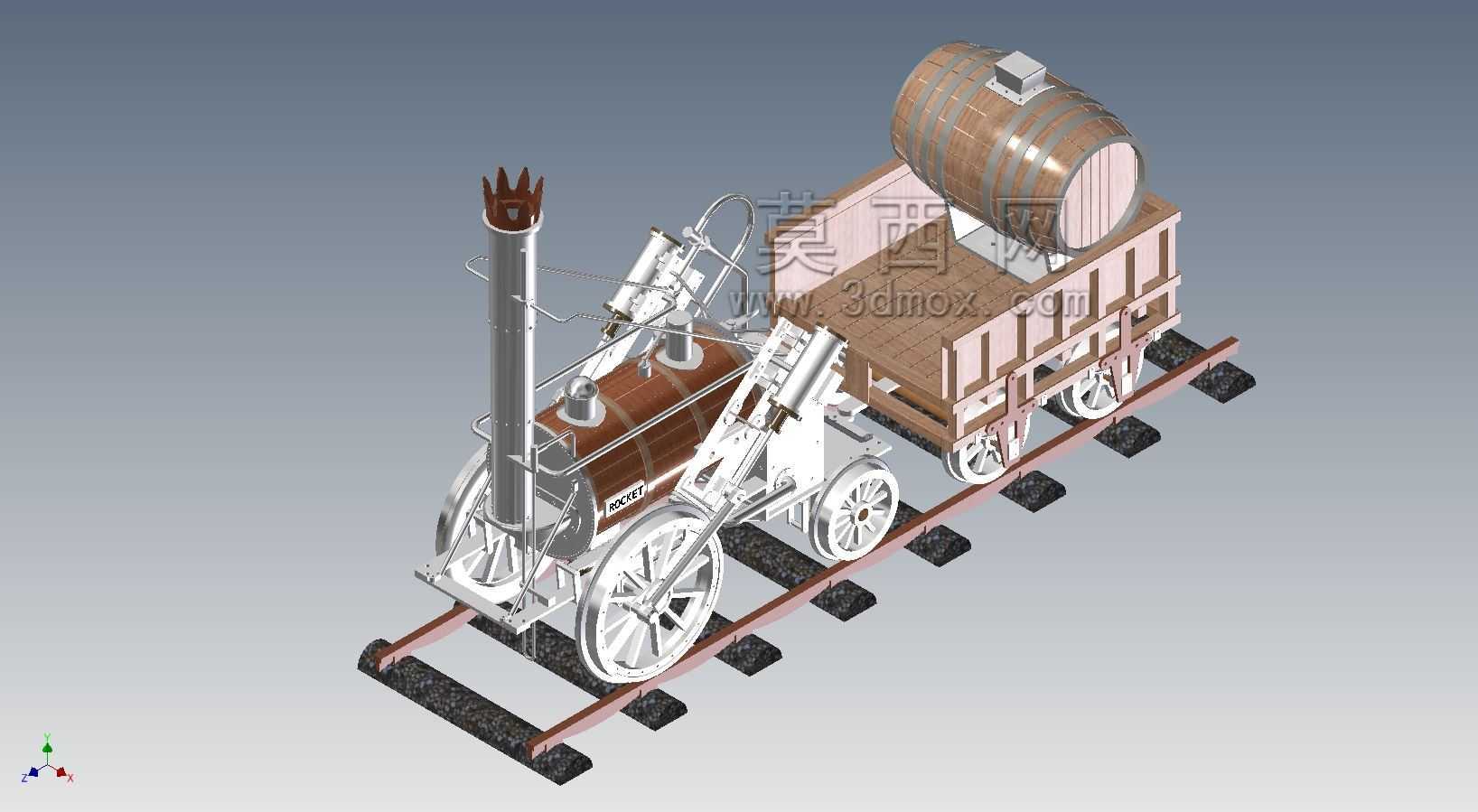

　　该模型还原的是早期铁路运输场景中承担干线客货牵引任务的蒸汽机车结构，这类机车是铁路发展初期的核心牵引装备，主要用于矿区煤炭转运、早期城际客货运输作业，依靠燃煤加热锅炉产生高压蒸汽推动活塞往复运动，再通过连杆机构将动力传递至动轮，实现沿轨道的走行功能。模型完整复现了机车的走行部、锅炉总成、蒸汽管路、储水储料装置、驾驶室附属结构，以及配套的轨道基座结构，能够直观呈现早期蒸汽机车的动力传递路径与整机布局逻辑。从设计还原的角度来看，建模过程中优先保证了各部件的装配关系准确：立式烟囱布置在锅炉前端，顶部设置防火星飞溅的冠形结构，避免燃煤火星引燃周边设施；锅炉主体采用卧式圆筒结构，外部包覆隔热层，侧面布置蒸汽调节阀、安全阀等附属管路部件，

　　管路走向完全参照早期机车的实际排布，预留了检修操作的空间间隙；动轮采用大直径辐条式结构，通过主连杆与十字头滑块连接，滑块沿车架侧面的导向滑槽做往复运动，轮对与车架之间设置了简易的弹簧减震结构，能够缓冲轨道接缝带来的冲击，轮缘尺寸严格匹配标准轨距的轨道内侧间隙，保证走行过程中不会出现脱轨风险。机车后部搭载的卧式木桶结构为备用储水装置，在早期铁路沿线补水点不足的工况下，能够补充锅炉给水，木桶通过木质托架固定在车架后部平台上，周边设置简易的木质护栏，避免运行过程中储桶移位。车架主体采用型钢铆接结构的还原，所有连接部位的铆接点位都做了细节呈现，符合早期工业装备的连接工艺特征，车架底部与轮对轴箱的配合位置预留了足够的垂向活动余量，

　　满足减震结构的行程需求。从安装边界来看，模型配套的轨道段采用木枕加钢轨的早期轨道结构，轨距、枕木间距、钢轨断面尺寸都参照早期铁路的建设标准，机车整体长度、宽度、高度方向的尺寸比例协调，各突出部件比如烟囱顶部、两侧管路外端、后部储桶边缘都没有超出轨道车辆的限界要求，能够适配同比例的铁路场景沙盘搭建需求。这类结构模型可用于轨道交通发展史的科普展示、机械原理教学演示，也能为复古主题的文创场景、工业展陈提供三维结构参考，建模过程中对运动部件的配合间隙做了合理还原，比如连杆与动轮曲柄的连接位置预留了转动间隙，十字头与导向滑槽之间保留了滑动配合余量，若用于3D打印制作实体模型，可直接根据现有结构拆分打印部件，不需要额外调整装配公差。

　　在功能特性的还原上，模型没有省略早期机车的关键操作部件，比如锅炉侧面的注水口、蒸汽压力检测接口、驾驶室的操作手柄布置都做了对应呈现，能够帮助从业者理解早期蒸汽动力设备的动力转换逻辑，对比后续内燃机车、电力机车的结构演变，梳理轨道交通牵引装备的技术发展脉络。不同于后期成熟的蒸汽机车结构，这款早期型号的结构相对简洁，没有设置复杂的外置管路与附属装置，整体布局紧凑，动力传递路径短，能够直观展示蒸汽动力从热能转换为机械能的完整过程，对于机械原理教学中连杆机构、热能动力转换的知识点讲解有较强的辅助作用，也能为工业题材的数字场景搭建提供高精度的机车资产。
