西奥詹森仿生步行连杆机构结构设计

　　这套仿生步行连杆机构脱胎于经典的西奥·詹森野兽机制设计，核心是通过多组铰接连杆的精准尺寸配合，将单一旋转输入转化为连贯的仿生物步行轨迹，在低速行走类演示装置、仿生学教学教具、小型探测载具行走单元开发场景中有着极高的参考价值。不同于常规轮式移动结构，该连杆步行机构无需复杂的多轴协同控制，仅靠单动力源驱动即可实现稳定的交替迈步动作，对非结构化的平缓起伏路面有更好的适应性，不会出现轮式结构在微小凸起处卡滞的问题，常被用于科普展项的动态演示单元、高校机械原理课程的机构运动验证样件，也可作为小型户外巡检装置的行走底盘原型，适配低负载、慢行进速度的移动需求。从功能特性来看，整套机构的运动逻辑完全依托连杆间的铰接约束实现，

　　没有额外的弹性元件或复杂传动副，所有铰接点均采用转动副连接，运动过程中连杆的受力以拉压载荷为主，抗冲击性能优于同尺寸的齿轮传动步行结构，日常运行的维护点仅为各铰接处的转动间隙调整，长期运行的磨损量可控。设计过程中首先要确定的是步行足端的运动轨迹，需要通过连杆尺寸的迭代计算，让足端在触地阶段保持近似水平的移动轨迹，避免机构行进过程中出现上下窜动的问题，同时要保证抬腿阶段的足端抬升高度足够越过常见的小尺寸障碍物，整套连杆的铰接点位置经过反复优化，各杆长的比例经过运动仿真验证，不会出现运动死点或连杆干涉的问题，单侧的两组步行单元通过相位差180度的曲柄连接，实现两侧足端的交替迈步，保证机构整体的重心始终处于支撑面范围内，

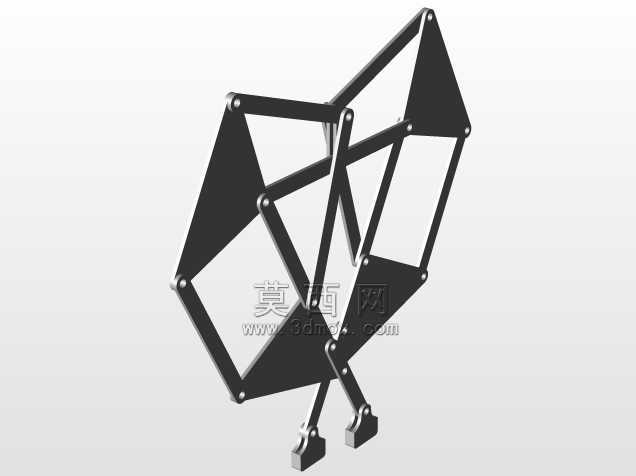

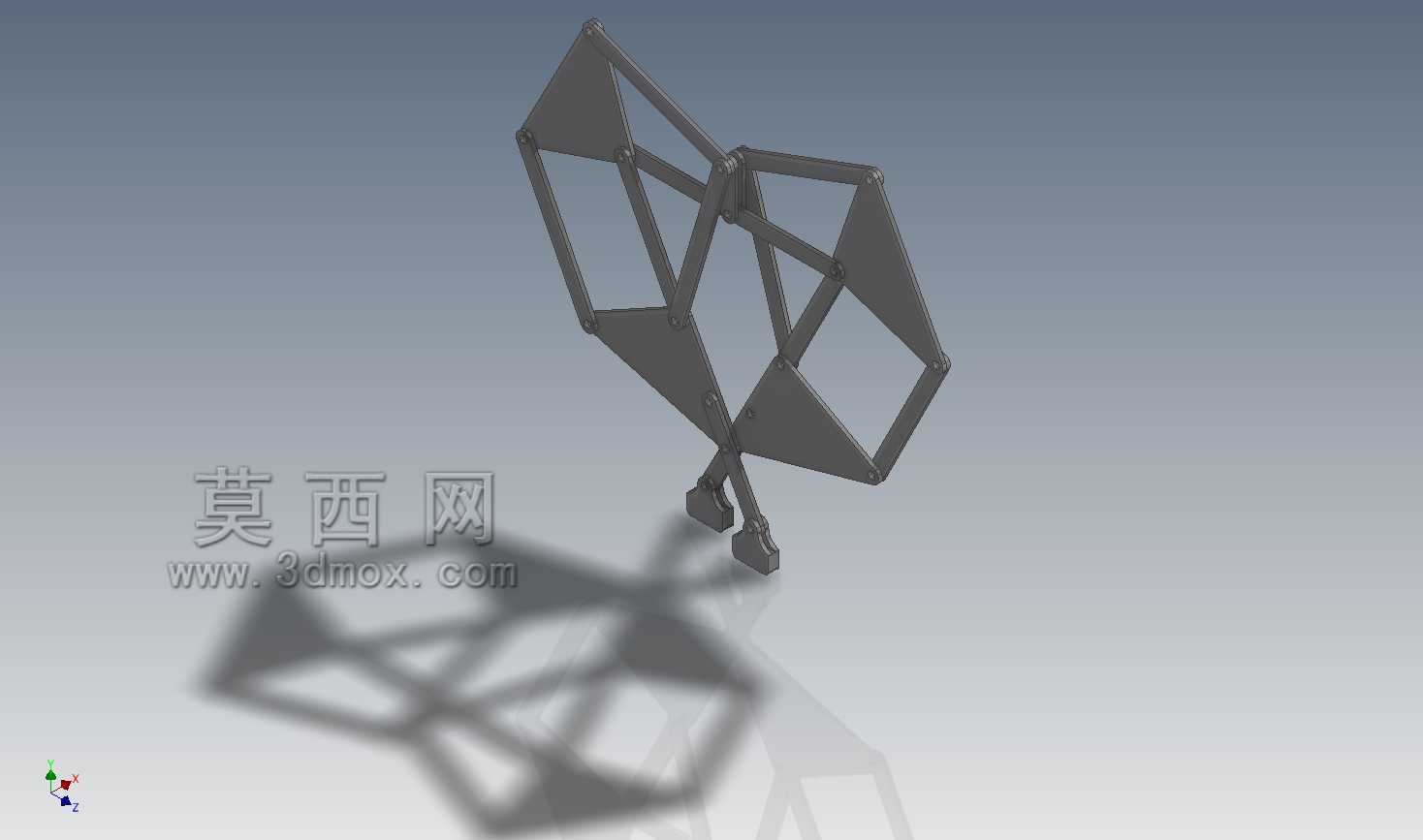

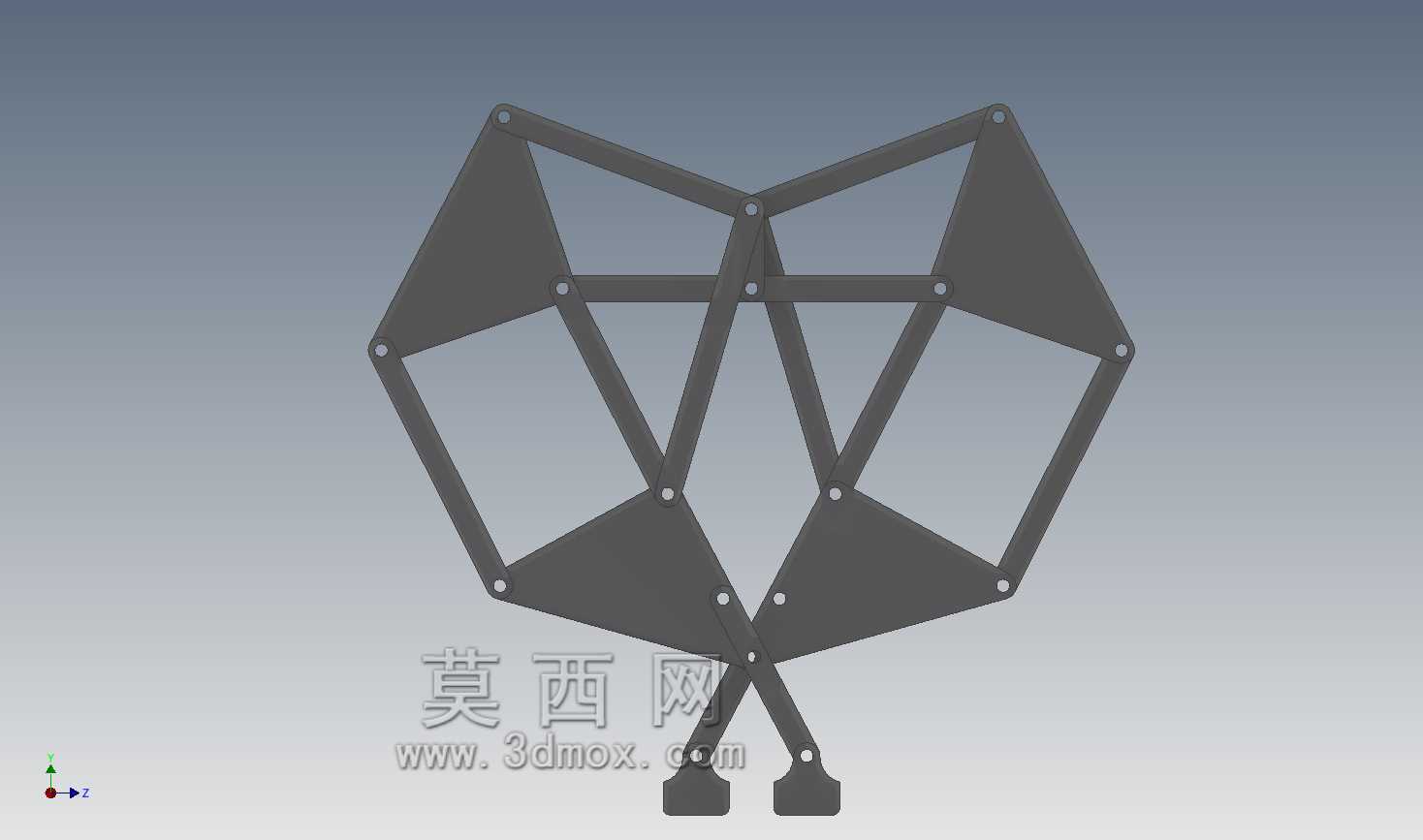

　　行进过程中不会出现侧翻或前倾后仰的失稳问题。从安装边界来看，整套机构的主体结构采用平板式连杆拼接而成，所有连杆的铰接孔位同轴度要求控制在0.02mm以内，避免因孔位偏差导致的运动卡滞，连杆的厚度可根据实际负载需求调整，常规演示场景下采用3mm厚度的板材即可满足结构强度要求，驱动曲柄的安装位置位于机构上部的中心区域，可直接连接低速减速电机的输出轴，无需额外加装传动换向结构，机构整体的宽度可根据搭载的负载平台尺寸调整，两侧步行单元的间距可通过中间连接横梁的长度变化适配不同的安装需求，足端的接触部位可根据使用场景更换防滑垫或硬质触头，适配光滑地面或粗糙户外地面的行走需求。在实际装配过程中需要注意各铰接点的销轴间隙，

　　间隙过大会导致步行轨迹出现偏差，整体行进方向出现偏移，间隙过小则会增大运动阻力，提升驱动所需的扭矩，装配完成后需要手动盘动曲柄检查全行程范围内的连杆运动状态，确认没有连杆间的摩擦碰撞后再接入动力源试运行，试运行阶段需要逐步提升驱动转速，观察各铰接点的受力状态，避免高速运行下的连杆共振问题。这套机构的结构逻辑也可拓展至多足步行装置的开发，通过增加连杆单元的数量即可实现六足、八足的稳定步行结构，无需额外增加控制单元即可实现稳定行走，对于低成本移动装置的开发有着很强的借鉴意义，也可作为机械原理学习过程中连杆运动分析的典型案例，帮助从业者理解平面连杆机构的轨迹生成逻辑与尺寸优化方法。
