带链板排屑装置的立式加工中心结构

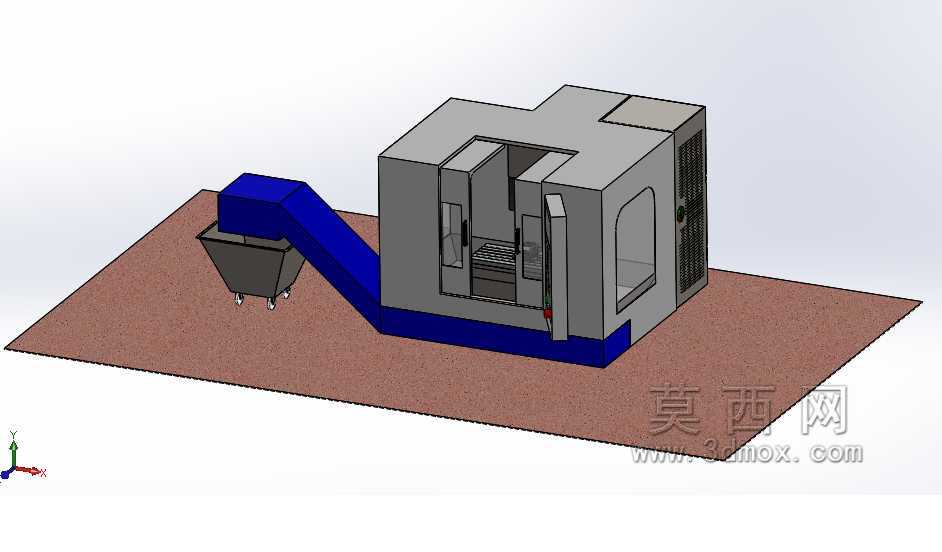

　　这套三维结构还原的是中小型立式数控加工中心的完整主机布局，附带的斜置链板排屑装置是量产机型里非常成熟的配置，在通用机械零部件加工、模具钢粗精加工、小型结构件量产切削的场景里适配性极强。从实际车间使用的角度看，这类设备的核心用途是完成铣削、钻削、铰孔、攻丝甚至小范围镗削的多工序集中加工，工件一次装夹后就能完成平面、型腔、曲面、孔系的全部加工内容，省去多次拆装找正的辅助时间，在离散制造车间的机加工段是核心生产设备。

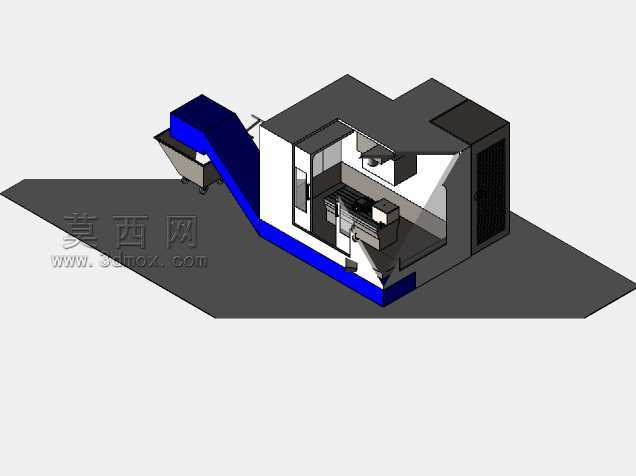

　　从结构设计思路上看，主机采用全封闭防护的整体框架，操作侧设置双开滑动防护门，门上预留透明观察窗，既可以在加工过程中阻隔切削液飞溅、铁屑崩溅，也能让操作人员实时观察内部切削状态，避免闷刀、撞机的风险；主机侧面开设通风散热栅格，对应内部电气柜、主轴冷却单元的通风路径，保证长时间连续加工时内部元器件的工作温度处于合理区间。排屑装置采用斜向抬升的链板结构，进料端直接对接主机工作台下方的排屑口，加工产生的卷状铁屑、碎状切屑会顺着工作台斜面落入排屑机进料端，通过链板的持续传动将切屑抬升输送到端部的集屑料斗内，料斗底部配置万向脚轮，满料后可以直接推走倾倒，不需要操作人员钻进设备下方清理积屑，大幅降低日常维护的劳动强度。

　　在安装边界的把控上，这套结构的主机主体采用方正的箱式布局，底部安装面的长宽尺寸控制在常规中小型加工中心的占地范围内，排屑装置从主机侧前方斜向伸出，整体安装时不需要额外开挖地下排屑沟，直接在平整的硬化车间地面上打膨胀螺栓固定主机底脚即可，适配大部分老旧车间、新建中小型机加工车间的场地条件，不需要对原有场地做大规模改造。主机操作门的开启方向预留了足够的操作人员站位空间，开门后工作台完全暴露，方便吊装工件、更换夹具、检查刀具；排屑机的集屑斗位置预留了叉车作业空间，满料后既可以人工推移，也能用叉车直接吊运料斗，适配不同车间的物料转运条件。

　　从功能特性的细节来看，全封闭防护的顶部做了错层式的加高设计，既可以容纳主轴箱上下行程的最高点，避免主轴抬升到最高位置时与防护外壳发生干涉，也能减少加工过程中切削油雾的无组织扩散，配合车间的油雾收集装置可以直接对接顶部的预留接口，进一步改善车间作业环境。排屑机的链板采用带挡边的结构，输送细碎铁屑或者带切削液的铁屑时不会出现回带、撒漏的问题，斜段的抬升角度经过实际验证，既保证切屑能顺利下滑到集屑斗，也不会因为角度过陡导致链板负载过大、传动电机过载。主机侧面的观察窗采用圆弧过渡的造型，对应主轴端的加工区域，操作人员站在操作位侧方也能观察到刀尖的切削状态，不需要凑到防护门跟前，提升作业过程的安全性。

　　在实际选型适配的场景里，这类结构的加工中心适合加工尺寸在行程范围内的板类、盘类、小型壳体类零件，针对钢件、铸铁、铝合金的切削场景都能适配，排屑装置的输送能力可以匹配常规粗加工的大走刀量切削产生的排屑量，不会出现积屑卡滞的问题。整体结构的三维建模过程中，所有运动部件都预留了合理的安全间隙，比如防护门滑动行程与工作台的运动范围没有干涉，排屑机链板的传动路径与主机底脚、冷却管路没有空间冲突，安装时可以按照模块化的思路先固定主机主体，再对接排屑机的连接法兰，最后接通电源与冷却管路即可完成组装，大幅缩短现场安装调试的周期。
