机加工车间用螺旋传动式台钳结构

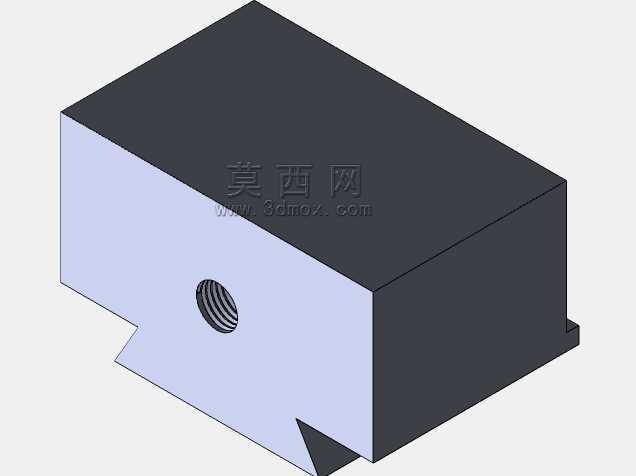

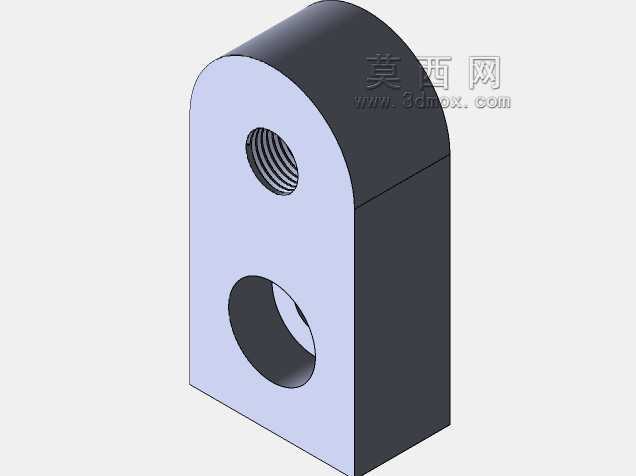

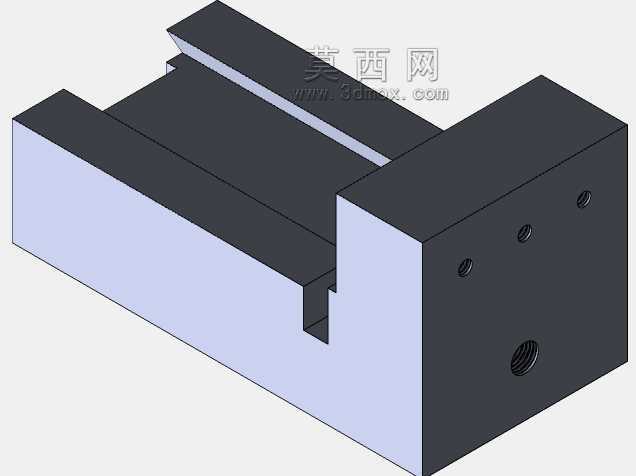

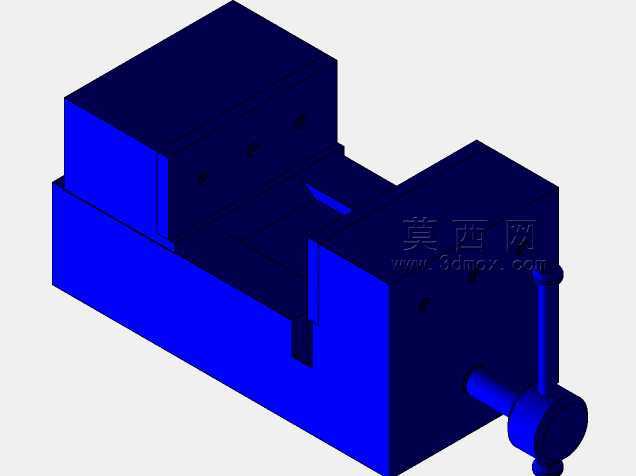

　　在常规机加工工位、钳工装配台、小型维修作业点上，这类螺旋传动夹持装置是工位上不可或缺的基础工装，日常承担工件定位、装夹固定的核心作用，不管是小型零件的锉削、划线、钻孔，还是小部件的拆装、修配，都需要依靠它提供稳定的夹持力，避免作业过程中工件移位导致加工精度偏差，或是引发安全隐患。从结构组成来看，这套装置分为固定颚板、活动颚板、传动丝杠、基座、操作手柄几个核心部分，固定颚板与基座为一体化刚性结构，承担主要的承载受力，活动颚板与丝杠螺母副连接，通过转动端部的操作手柄带动丝杠旋转，将回转运动转化为活动颚板的直线往复运动，从而实现对不同尺寸工件的夹紧与松开动作，螺旋传动本身具备自锁特性，当夹持力达到作业需求后，即便撤去手柄上的操作力，

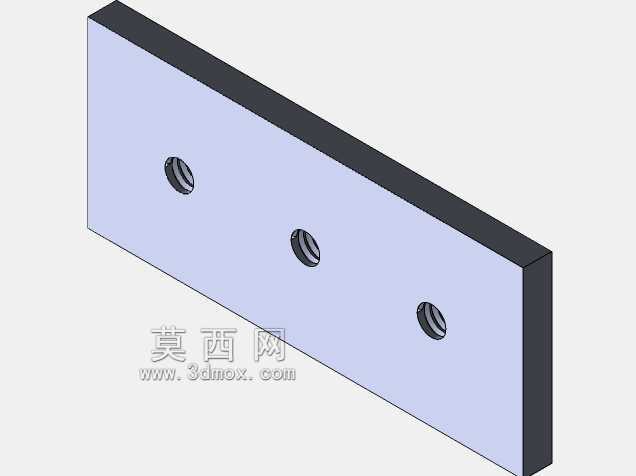

　　活动颚板也不会自行松脱，能够持续保持稳定的夹持状态，这也是这类夹持装置能够在各类作业场景中长期普及的核心特性之一。设计这类夹持结构时，首先要考虑的是基座的安装适配性，基座底部预留了标准的台面孔位，能够直接通过螺栓固定在常规钳工工作台的台面上，安装边界需要匹配工作台的边缘厚度，固定后钳口的高度要适配操作人员的作业姿态，一般钳口工作面距离台面高度控制在100-150mm区间，方便操作人员站姿或坐姿作业时发力，同时避免手臂长期悬空产生疲劳。颚板的夹持面设计有防滑齿纹，能够增加与工件接触面的摩擦力，针对不同材质的工件，还可以在颚板表面加装铜质或者木质护垫，避免夹持力过大在工件表面留下压痕，损伤已加工的工件表面。

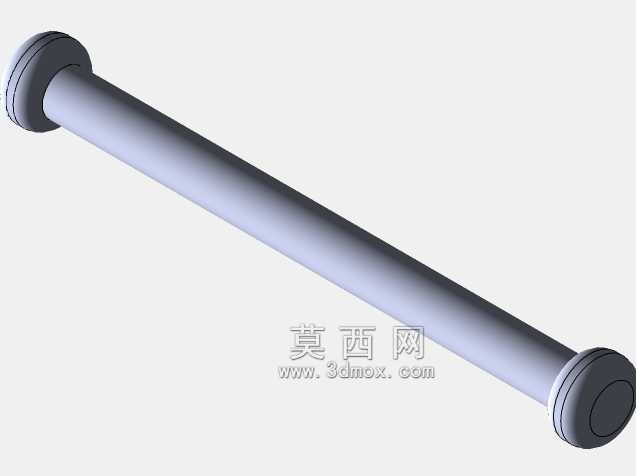

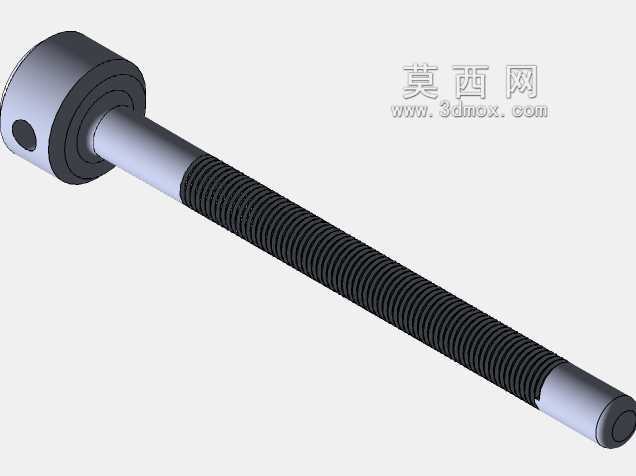

　　传动丝杠的直径选择需要匹配整体结构的额定夹持力，丝杠与螺母的配合间隙要控制在合理范围，间隙过大会导致夹持时活动颚板出现旷量，影响装夹精度，间隙过小则会导致操作手柄转动阻力过大，增加操作人员的操作负荷。活动颚板的导向结构采用基座一体化的导轨槽设计，导向面的长度要足够，保证活动颚板在全行程移动过程中不会出现偏斜，始终保持两个夹持面的平行度，避免装夹工件时出现点接触、夹持不稳的情况。操作手柄的长度经过力学优化，操作人员施加正常的手部握力时，通过杠杆放大作用就能在钳口处产生足够的夹持力，不需要额外加接延长杆，避免过大的夹持力导致丝杠变形或者颚板断裂。在实际使用场景中，这类台钳的开口行程需要覆盖常规小型工件的尺寸范围，

　　一般最大开口尺寸在100-150mm区间，能够满足绝大多数小型机械零件、五金工件的装夹需求，钳口的深度设计也要兼顾工件的装夹深度，避免工件悬伸过长导致加工时产生振动。整体结构采用铸铁材质作为基座主体，具备良好的刚性和减震性能，能够吸收加工过程中产生的振动，提升作业稳定性，丝杠、手柄等传动受力部件采用中碳钢材质，经过调质处理提升强度和耐磨性，延长整体结构的使用寿命。在建模过程中，需要重点关注各个运动部件的配合间隙，模拟活动颚板全行程移动过程中是否存在干涉，丝杠与螺母的传动是否顺畅，安装孔位的位置是否匹配常规工作台的安装尺寸，颚板夹持面的平行度、垂直度形位公差是否符合工装设计的通用标准，保证模型导出后能够直接用于工程参考、结构验证或是工装改进设计。
