对焊接缝闸阀工业级三维设计作品

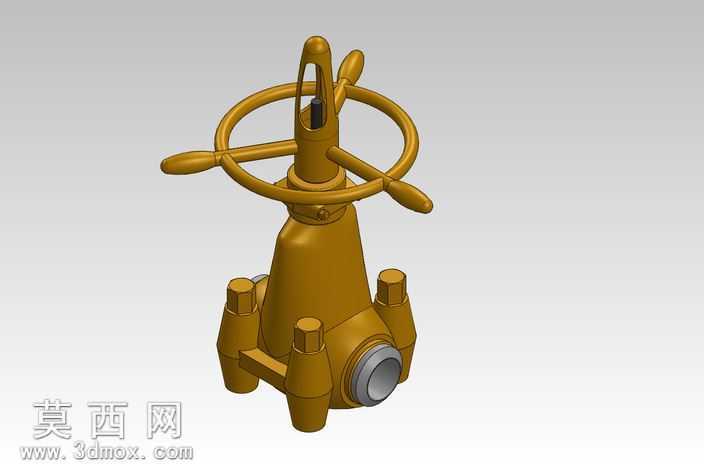

本作品为对焊接缝闸阀的三维建模设计，整体采用参数化建模思路完成，建模过程中严格参照工业闸阀的实际尺寸比例，还原了该类阀门的完整结构特征。模型顶部设置了带辅助操作柄的轮式手轮结构，手轮轮圈为环形设计，四向延伸出带防滑造型的操作柄，既保留了常规手轮的圆周操作特性，又增加了额外施力点位，适配高压工况下的阀门启闭操作需求。手轮下方为阀杆防护与传动结构，阀杆采用暗杆设计适配埋地或高压管路场景，阀盖部分通过多组对称分布的紧固螺栓与阀体主体连接，螺栓造型还原了外六角紧固结构的细节，阀盖与阀体衔接处做了密封凸台结构设计，还原实际产品的密封装配逻辑。阀体主体采用流线型承压壳体造型，两侧为对焊连接端口，端口处还原了焊接坡口与金属密封端面的细节，阀体下部为对称的支撑凸脚结构，可适配管路安装时的定位支撑需求。材质渲染方面，阀体整体采用黄铜色金属材质，模拟铜合金工业阀门的表面质感，材质参数调整了金属度与粗糙度数值，还原铸铜件表面略带磨砂的金属光泽，连接端口处做了银灰色金属材质区分，模拟焊接端的加工面质感，手轮与阀体同材质，保证视觉统一性。建模过程中对各部件做了独立装配结构拆分，可清晰展示阀杆、手轮、阀盖、阀体、紧固螺栓各部件的装配关系，所有结构倒角、过渡圆角均参照实际铸造工艺要求设置，避免出现不符合工业生产逻辑的尖锐棱角，模型结构完整无破面，各部件衔接逻辑符合工业闸阀的实际工作原理，可用于阀门结构教学、管路系统装配模拟、产品展示演示等场景。
