拖挂式移动诊疗检查舱内部布局设计

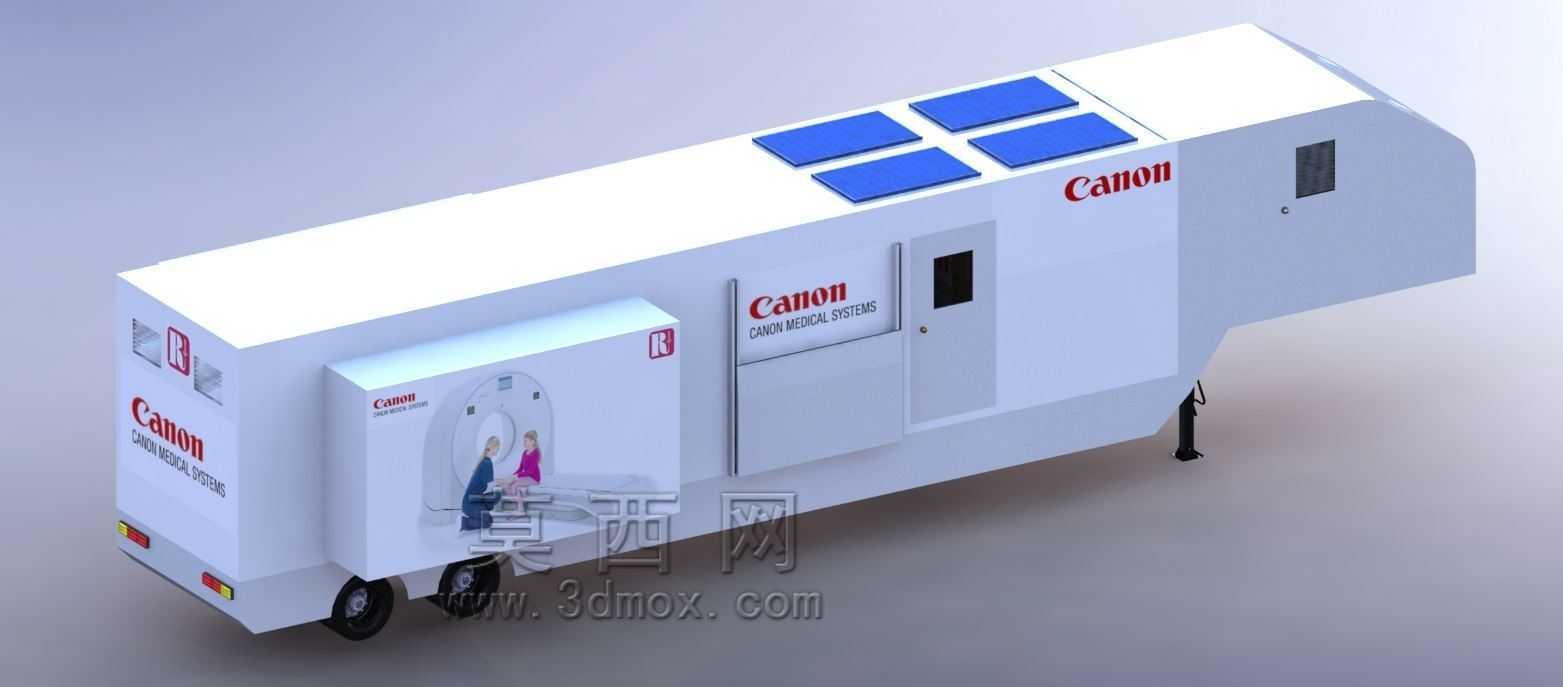

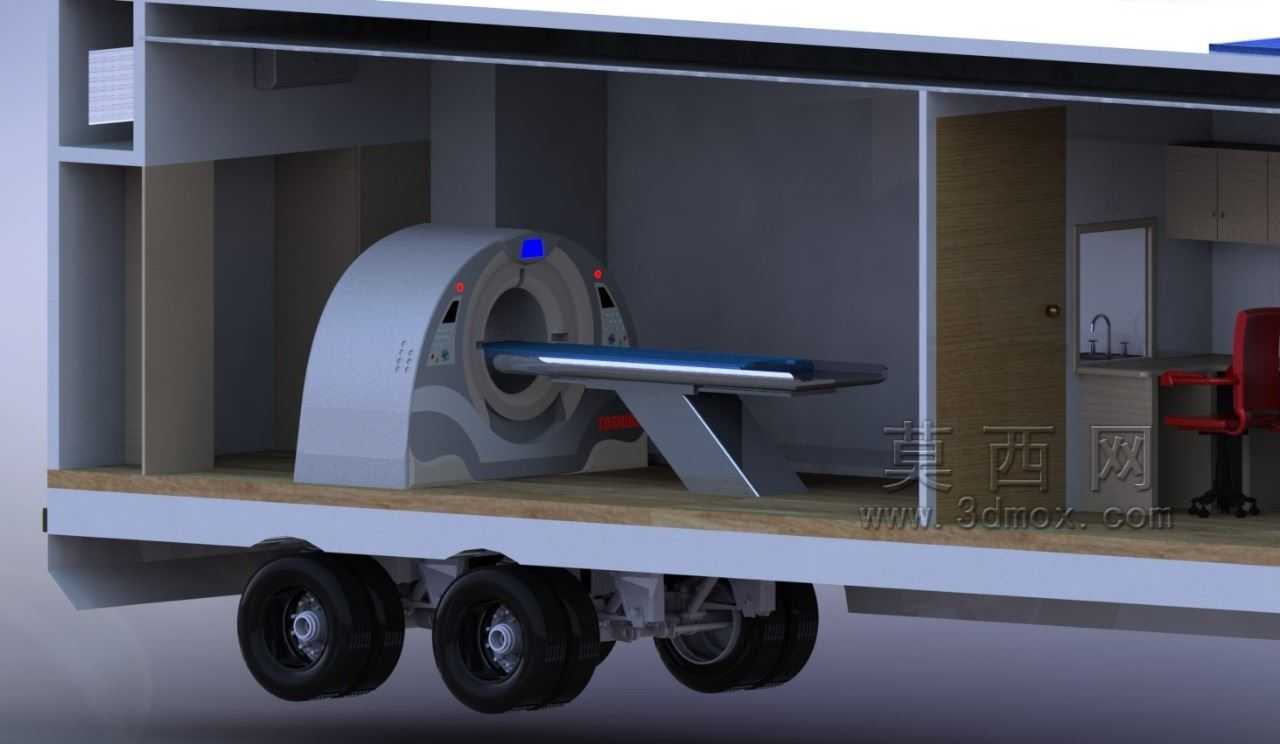

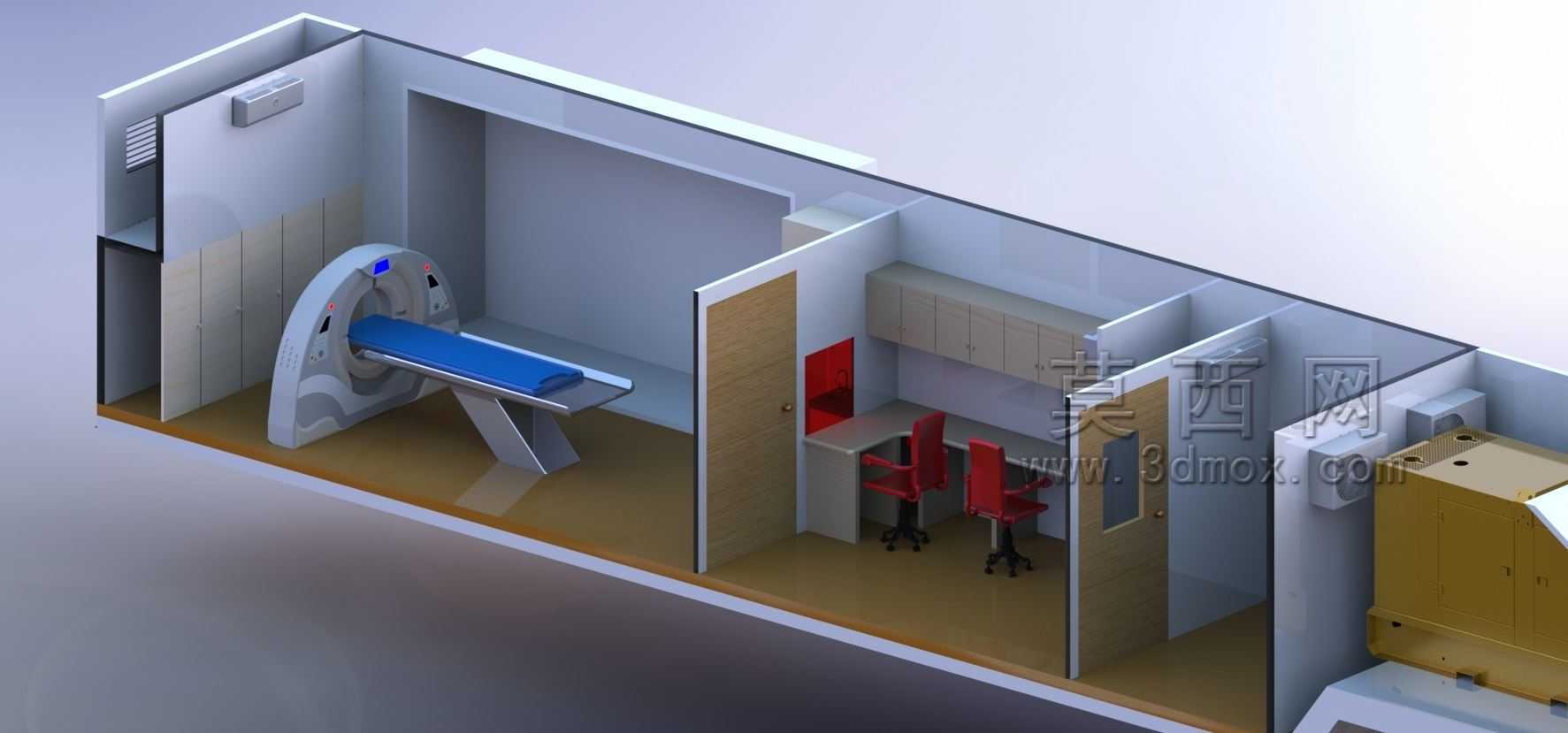

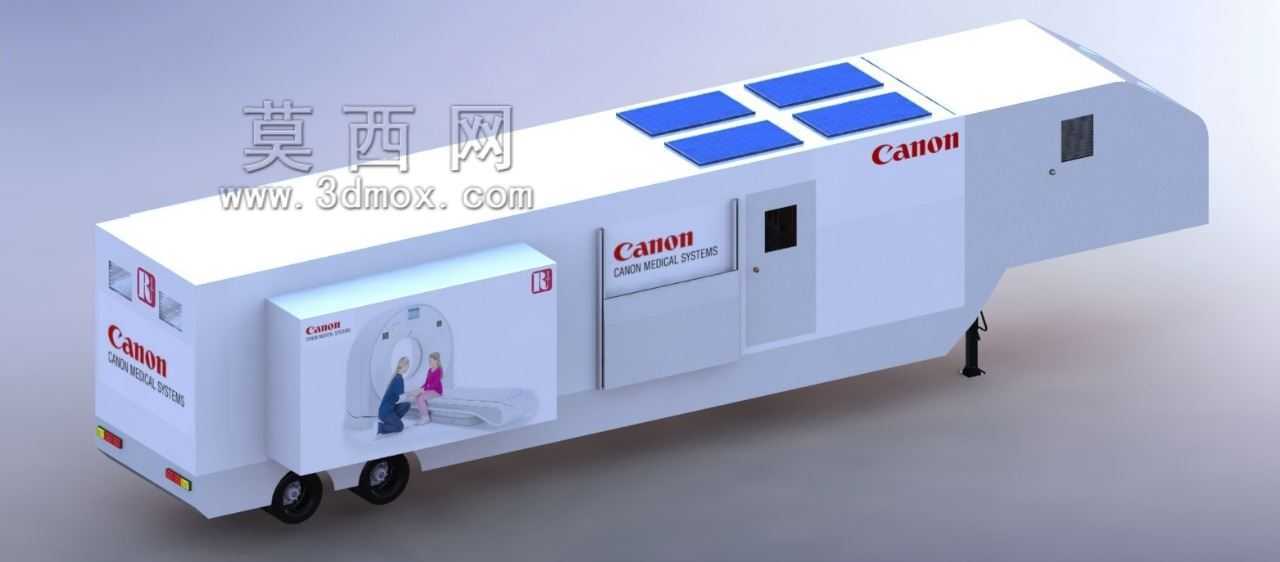

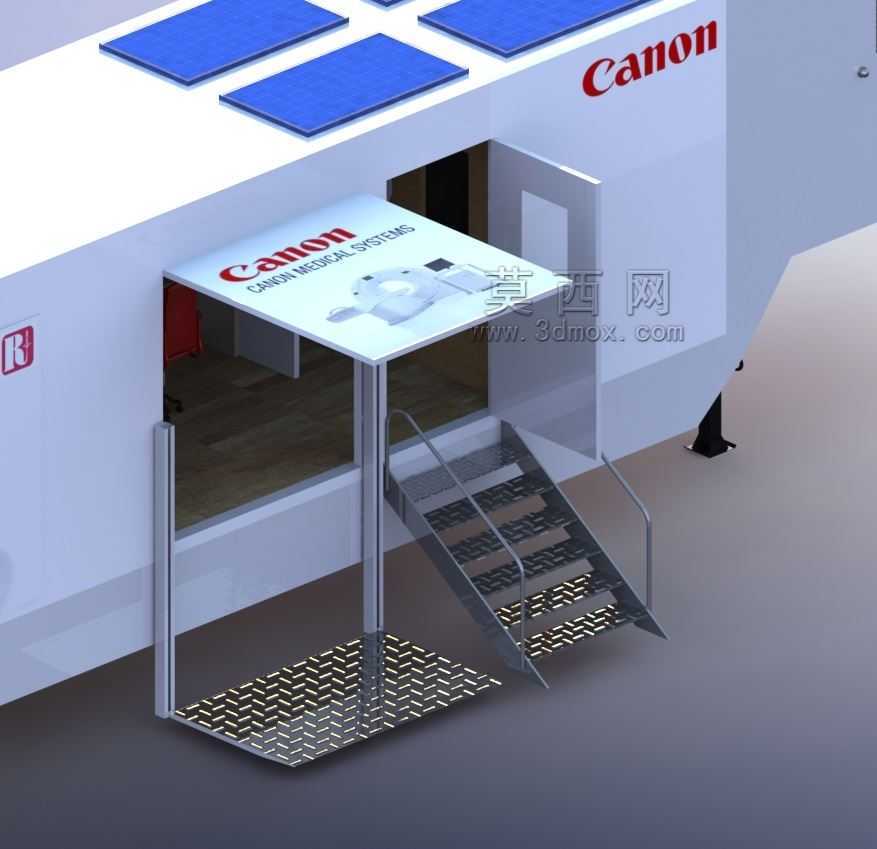

　　这套三维结构完整呈现了可移动医疗检查单元的舱内布局与承载结构设计，整体依托半挂车底盘做承载基底，所有舱内设施均做了车载工况适配，可满足基层巡诊、临时医疗点布设、灾害现场医疗支援等场景下的影像检查需求，无需固定建筑场地即可快速完成部署投用。从结构设计逻辑来看，整个舱体采用框架式承载结构，侧围预留了标准宽度的人员进出通道，舱内沿侧墙布置通长操作台面，台面上方设置连续式吊柜用于存放检查耗材、记录文档与辅助工具，吊柜采用分段式柜门设计，单扇柜门宽度控制在400mm以内，避免车辆行驶过程中柜门开合幅度过大导致内部物品滑落，吊柜安装高度距离台面750mm，既保证站立操作时不会碰头，也能充分利用舱内上部空间，不占用地面操作区域。

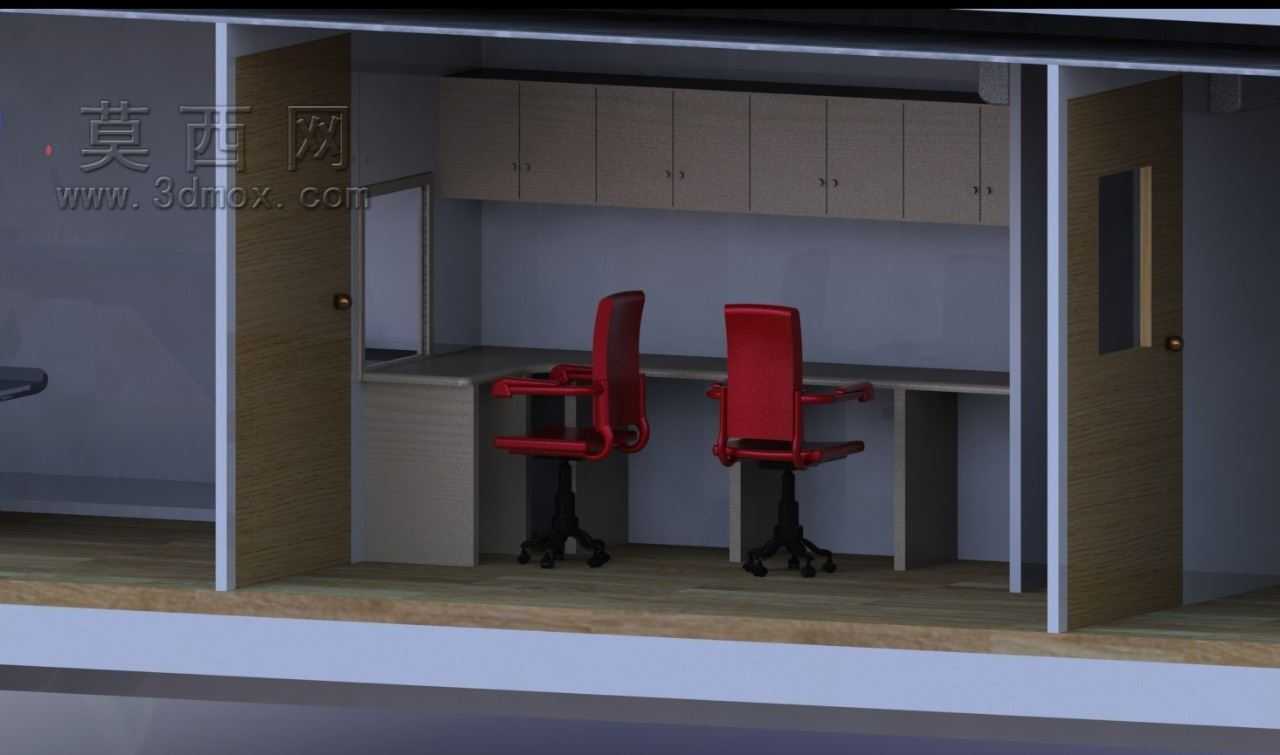

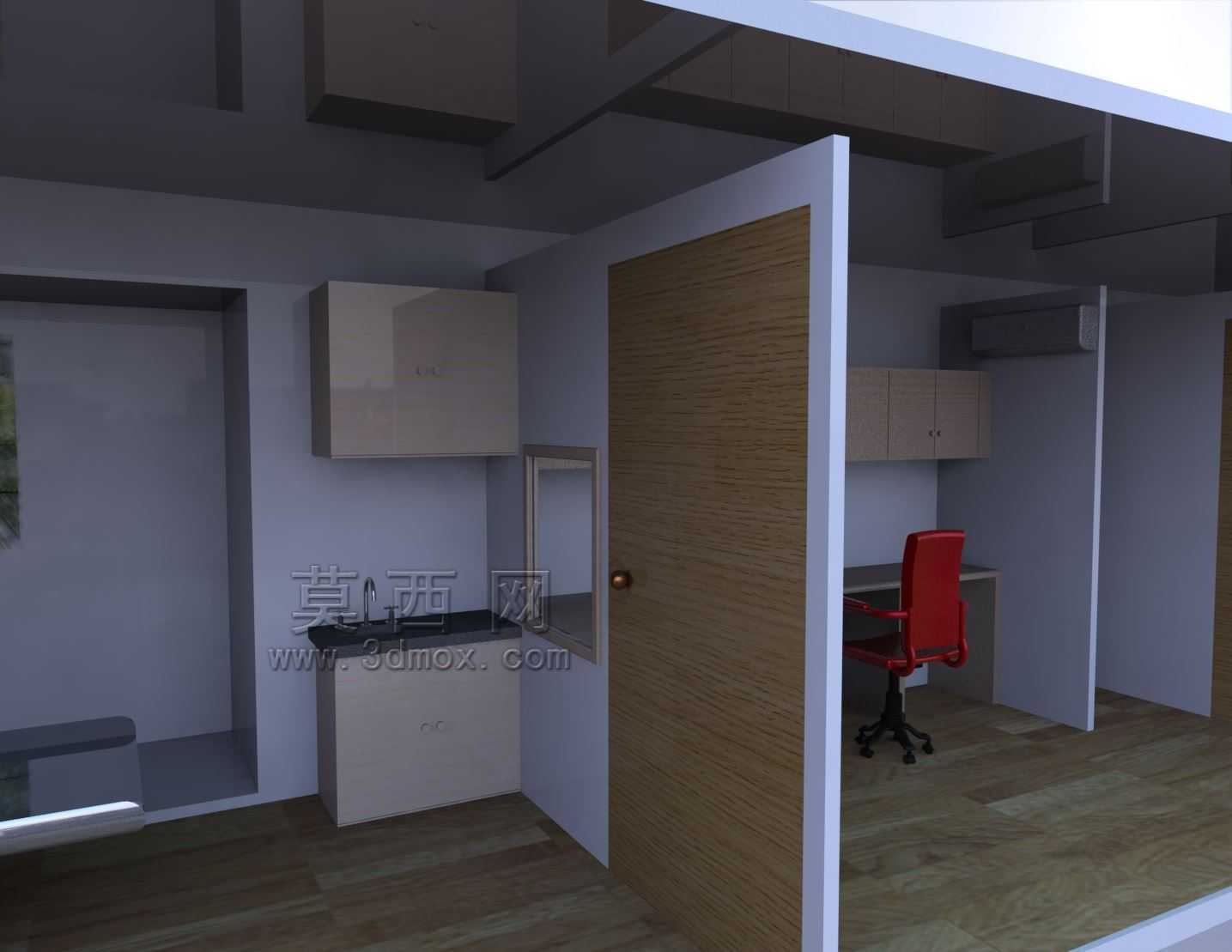

　　操作台前配置两把带滚轮的办公座椅，座椅采用五星脚带刹车结构，在车辆行驶状态下可通过刹车锁定轮组，避免座椅在舱内滑移碰撞周边设备，座椅靠背高度适配长时间伏案操作需求，扶手做了圆弧过渡处理，防止人员通行时剐蹭。舱内地面采用防滑耐磨的复合板材铺设，板材下方设置减震垫层，可过滤车辆行驶过程中产生的颠簸震动，保护舱内精密影像设备的运行精度，地面与舱壁交接处做圆弧收边处理，无清洁死角，满足医疗场所的日常消杀要求。舱体分隔采用轻质隔断墙，隔断厚度控制在80mm以内，在保证结构强度的前提下尽可能压缩非功能空间占比，隔断上设置观察窗，方便医护人员在操作区随时观察受检人员状态，观察窗采用钢化玻璃材质，边角做倒圆角处理，避免磕碰伤人。从安装边界来看，

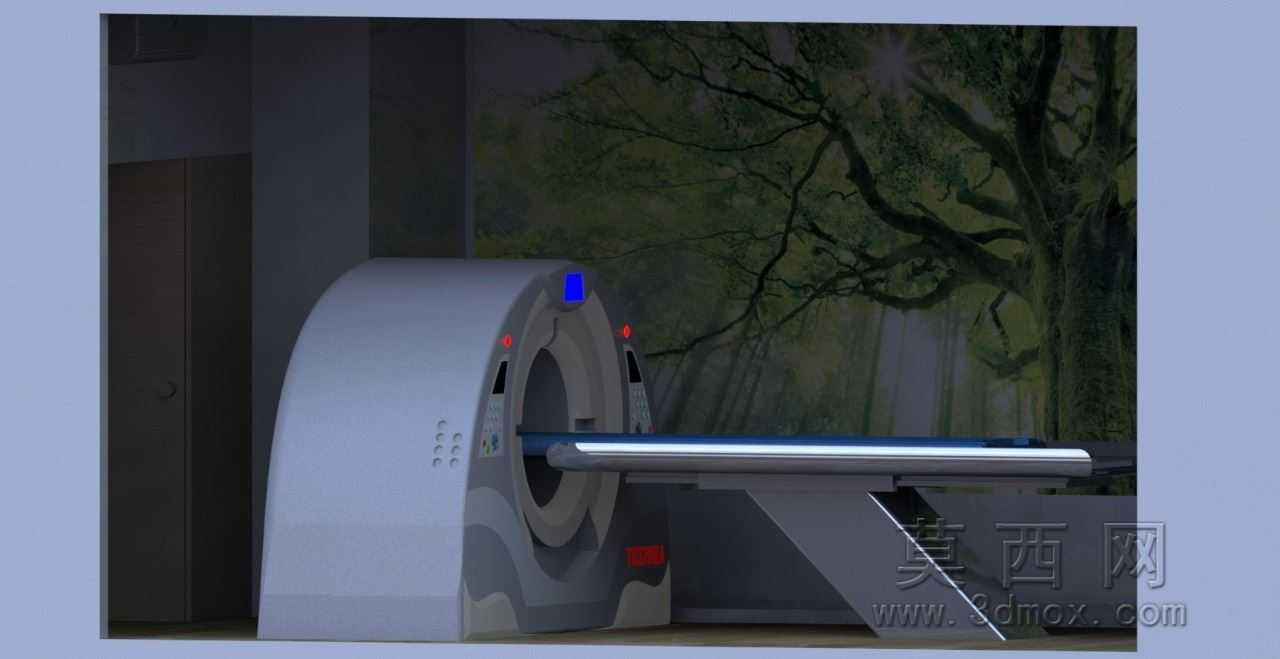

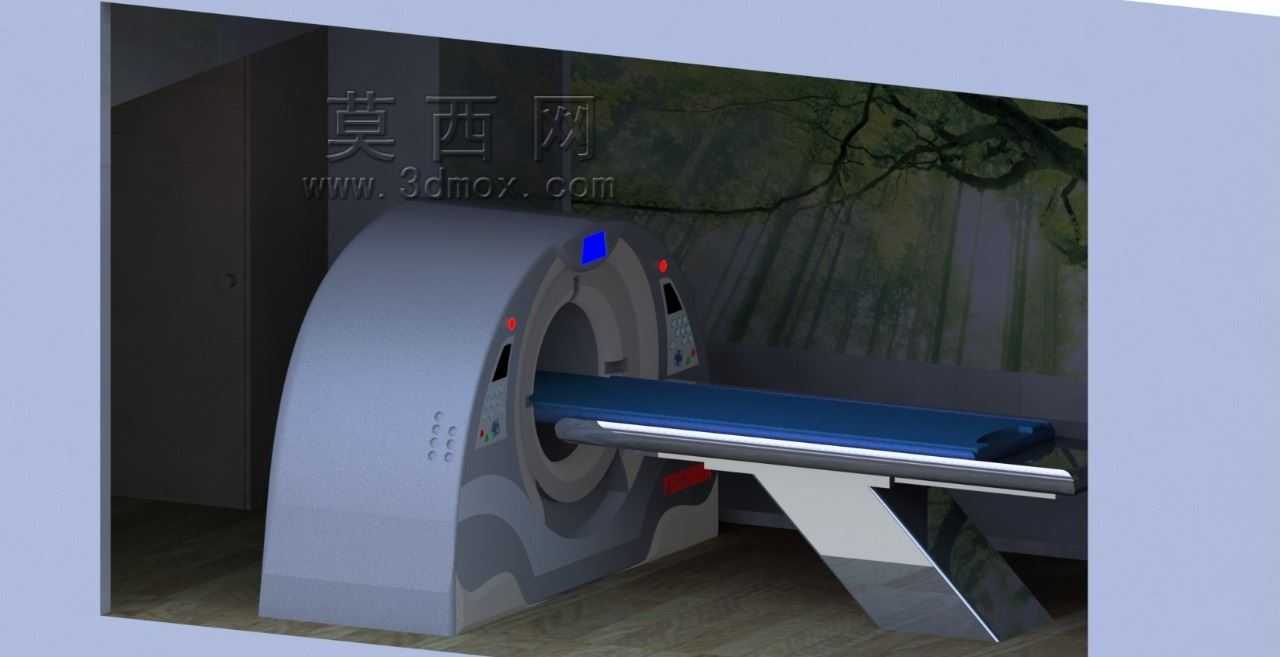

　　整个舱体的外廓尺寸严格符合道路车辆外廓尺寸限值要求，拖挂状态下可满足普通等级公路的通行要求，舱内所有固定设施均采用螺栓连接方式与舱体主框架固定，连接点处设置减震橡胶垫，既方便后期维护更换，也能降低行驶震动对连接结构的疲劳损伤。操作台面下方预留了设备安装空位，可放置CT/MRI设备的主机、工作站主机与配套供电模块，空位处设置可开启的检修门，方便日常设备维护与线路检修，线路沿舱壁预留的走线槽布设，强弱电分离排布，避免信号干扰影响影像设备的成像精度。舱内照明采用嵌入式平板灯，均匀布置在吊顶下方，无明显眩光，可满足医护操作时的照度要求，吊顶内预留了通风管道接口，可配套安装新风系统与空调设备，保证舱内密闭状态下的空气流通与温度恒定，

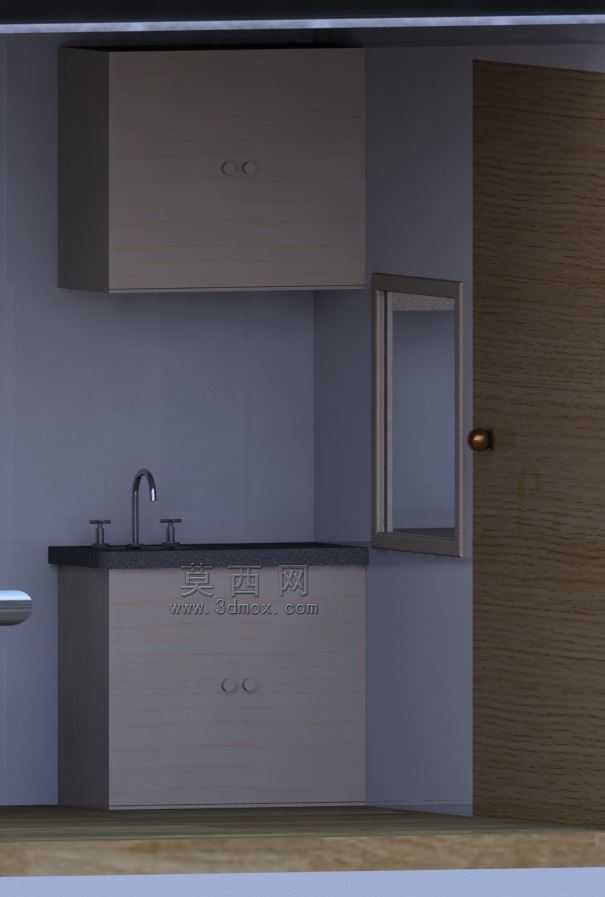

　　适配不同气候区域的使用需求。在设计过程中充分考虑了车载场景的使用特殊性，所有外露的边角均做了R10以上的倒圆角处理，没有尖锐突出结构，避免车辆启停、颠簸时人员磕碰受伤；吊柜内部设置可调节层板，可根据存放物品的尺寸灵活调整层板高度，适配不同规格耗材的存放需求；通道宽度预留了1200mm的净宽，可满足担架、轮椅的通行要求，适配行动不便的受检人员进出检查区域。整个舱体的结构设计兼顾了移动运输的可靠性与固定使用时的功能性，不需要对场地做特殊硬化处理，停靠后接电即可快速投入使用，相比固定建设的影像检查室，部署周期更短，投入成本更低，可覆盖偏远地区、临时活动现场、应急救援场景下的影像检查需求，填补固定医疗网点覆盖不足的缺口。
