20立方密封式刚性污泥翻斗料仓结构

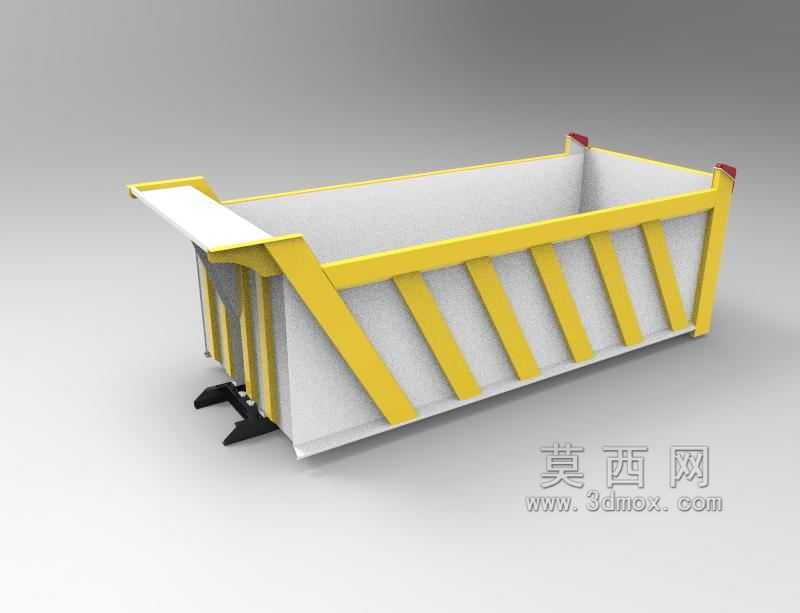

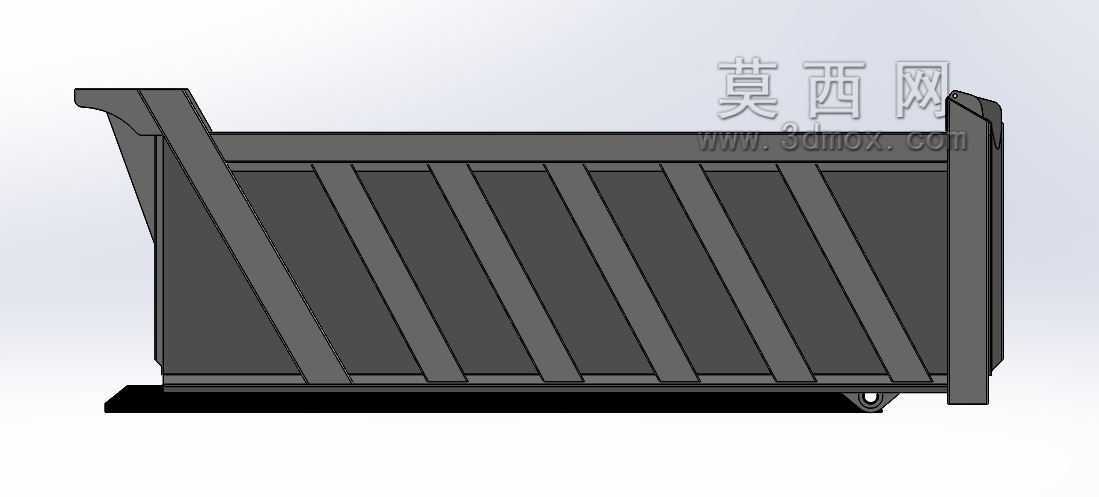

　　在市政污泥处置、工业浆体物料转运场景中，常规敞口自卸料斗往往存在跑冒滴漏、物料遗撒的问题，尤其是含水率较高的液态污泥、粘稠浆状物料，运输过程中沿车厢缝隙渗漏不仅会污染路面，还会在卸料时出现挂壁、残留量大的情况，这款20立方容量的刚性翻斗结构正是针对这类工况做的定向设计。从结构受力角度看，整个斗体采用外侧竖向加强筋布局，筋板沿斗体倾斜卸料方向等距排布，每道筋板从斗体底部的安装基座一直延伸到上沿口，避免满载时斗体侧壁受物料侧压力出现鼓胀变形，毕竟20立方的液态污泥总重量接近20吨，物料对侧壁的静压力会随料位高度线性上升，竖向筋板搭配底部横向的框架梁，能把侧壁受力均匀传导到下方的底盘安装位，不会出现局部应力集中导致的焊缝开裂问题。

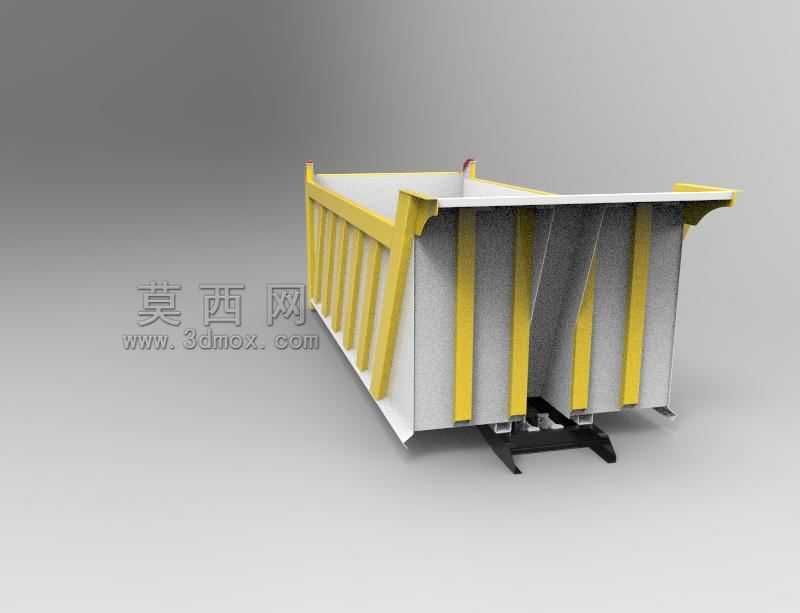

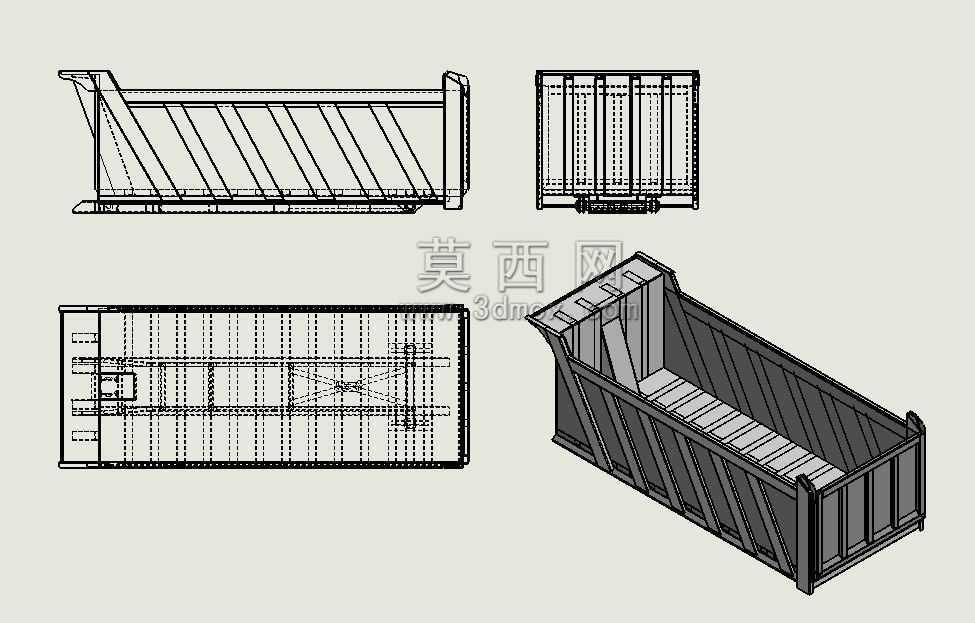

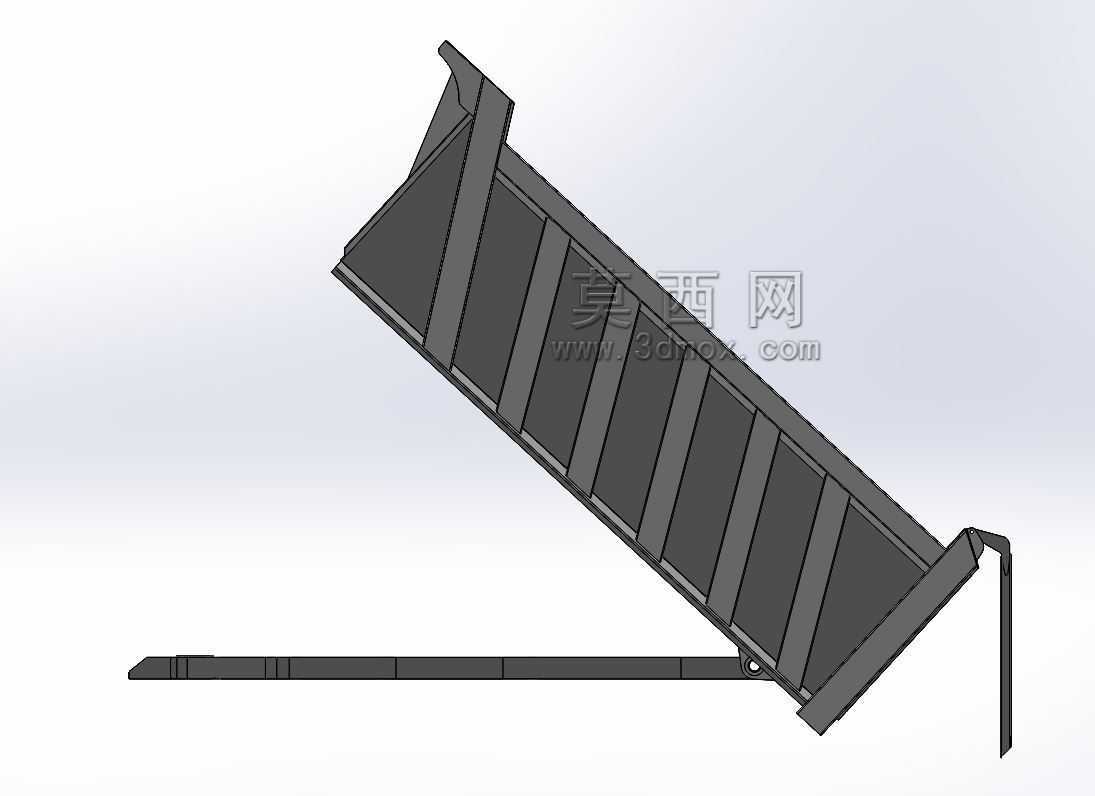

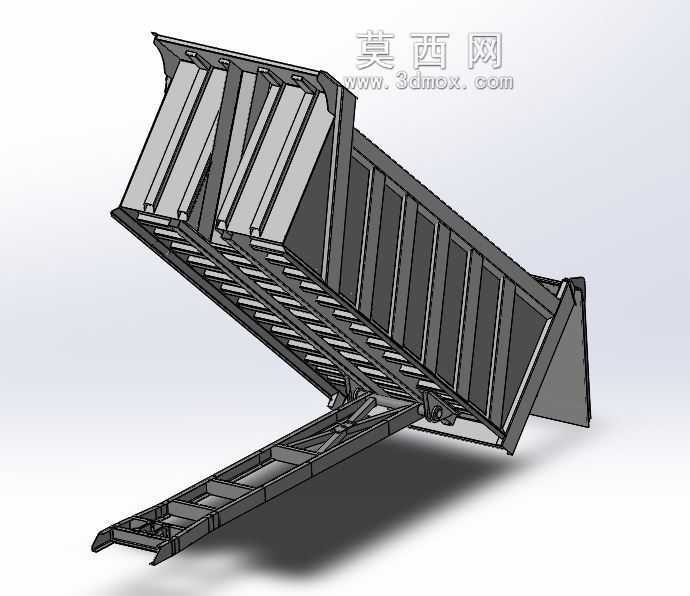

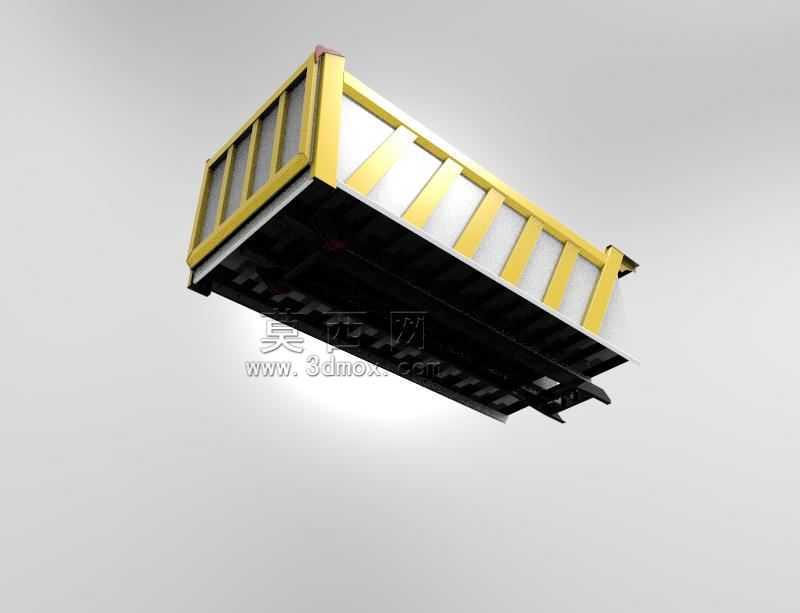

　　斗体的密封设计集中在上沿口与尾端卸料门位置，上沿口做了外翻的折边结构，既可以增加口部的刚性，防止长期磕碰出现变形，也能为后续加装密封盖板提供安装基准，尾端的铰接卸料门配合整圈的密封胶条安装槽，关闭时能完全贴合斗体端面，保证运输晃动时液态物料不会从尾缝渗漏。设计时特意把斗体的倾翻支点设置在靠近尾端的位置，这个位置的选择经过受力验算，当举升油缸推动斗体绕支点转动时，初始举升阶段的力臂最长，能降低油缸的工作压力，当斗体抬升到45度左右时，粘稠的污泥就能依靠自重完全滑出，不会在斗底残留，斗体内壁做了平滑的过渡圆角，没有直角死角，避免物料挂壁堆积。从安装边界来看，斗体底部的安装梁间距匹配常规重型自卸车的副车架安装孔位，

　　不需要额外改装底盘就能直接装配，举升支座的连接孔位也和通用的多级液压举升油缸适配，整个斗体的外形宽度控制在道路运输法规允许的2.5米范围内，长度和高度匹配20立方容积的同时，不会超出整车的外廓尺寸要求。日常使用中，这种刚性密封翻斗不仅能转运液态污泥，也能用来转运散装的粉状物料、湿态矿渣，密封结构能避免运输过程中的扬尘和遗撒，外侧的加强筋同时可以作为攀爬的踏步支点，方便工作人员对斗体上沿进行清理和维护，斗体前端的挡料板做了加高处理，防止举升卸料时物料向前方滑落污染油缸和底盘部件。建模过程中对每道筋板的焊接坡口都做了预留，底部的安装座也设置了加强垫板，避免长期交变载荷下安装孔出现开裂，整个结构没有多余的冗余设计，所有板材厚度都经过载荷校核，在保证结构强度的前提下控制整体自重，不会过多占用车辆的有效载重额度。
