低底半挂车单轮胎备胎挂载支撑结构

　　跑干线物流的低底半挂车常年跑长途，轮胎损耗是绕不开的问题，单轮胎备胎架的设计，直接关系到半路换胎的效率和行驶过程中的备胎固定可靠性。这套挂载结构是针对低底半挂车的底盘空间特性开发的，区别于普通货运挂车的高位备胎架，它的安装位置贴合低底挂车的下部车架空间，不会占用货台下方的设备安装区域，也不会超出车辆的侧方外廓边界，满足道路行驶的外廓尺寸要求。

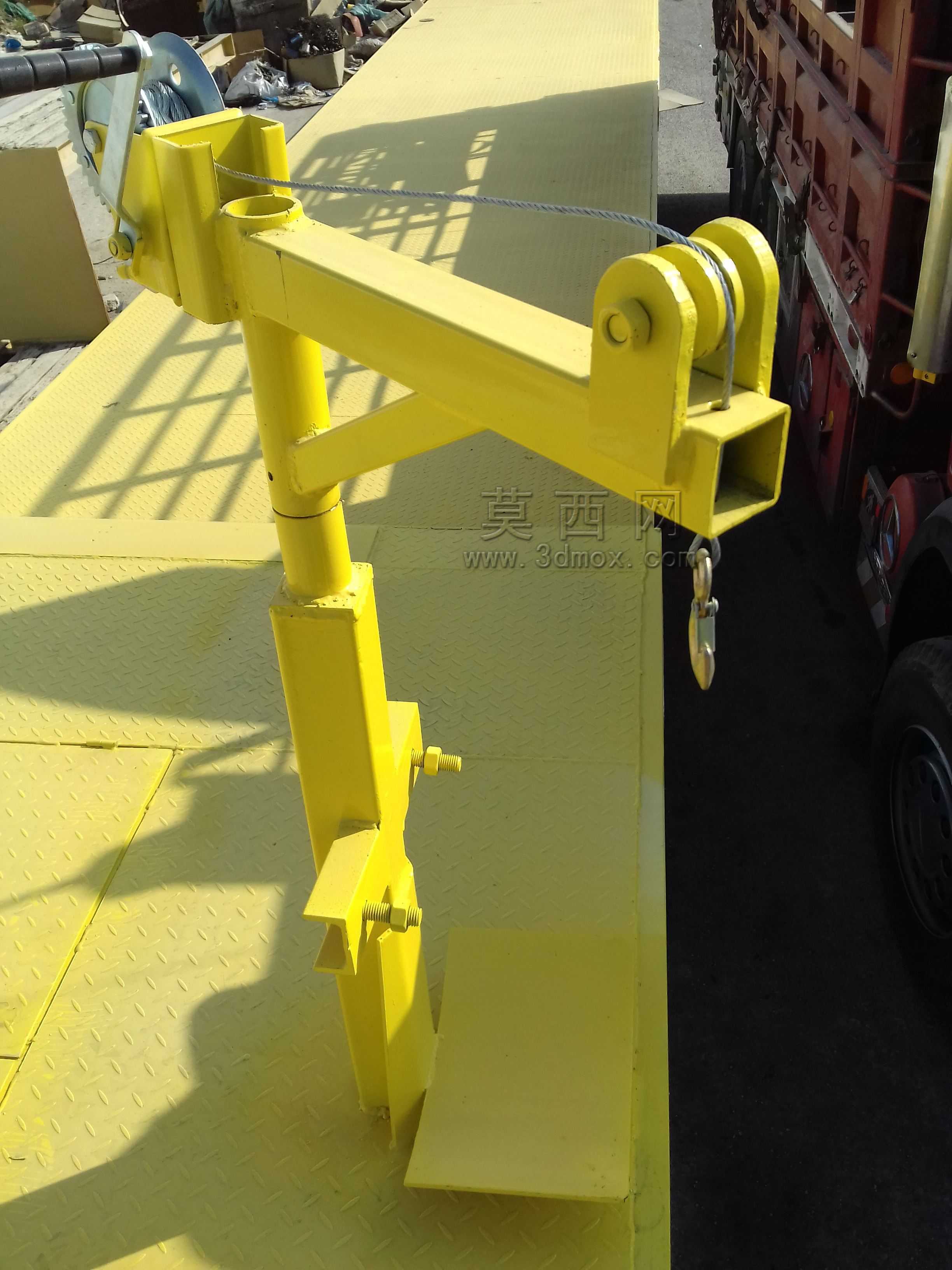

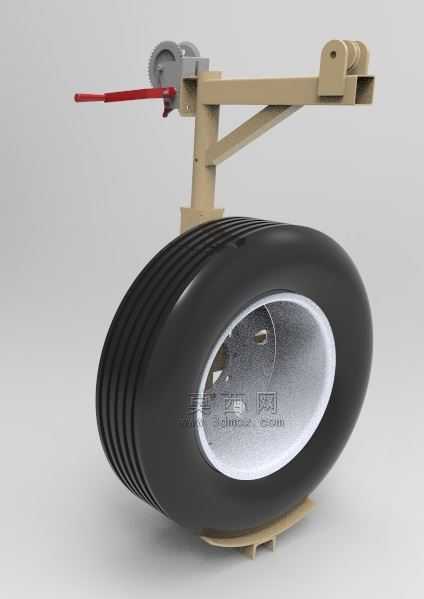

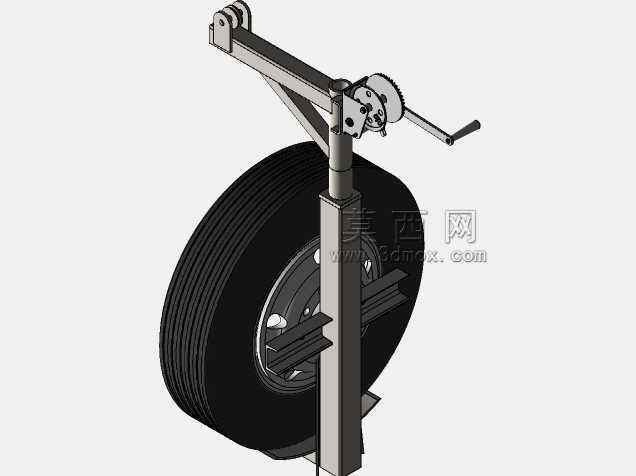

　　从结构功能来看，这套装置核心分为三个功能段：上部的车架连接段、中部的支撑悬臂段、下部的轮胎承托段，还附带了手动操作的锁止与释放机构。上部连接段采用带安装孔的板式连接座，直接通过高强度螺栓固定在半挂车车架的纵梁侧面，连接座上设置了双销轴铰接位，既保证连接强度，也能让悬臂在释放备胎时绕铰接点转动，不需要额外的吊装设备就能把备胎降到地面，适配长途运输中单人换胎的操作场景。中部的悬臂采用变截面的箱型梁结构，靠近车架连接端的截面尺寸更大，向轮胎承托端逐步收窄，在保证整体抗弯强度的前提下控制自重，悬臂和竖直支撑柱之间加焊了斜向加强筋，抵消车辆行驶过程中轮胎颠簸带来的交变载荷，避免长期使用后出现焊缝开裂的问题。下部的轮胎承托段做了和轮胎胎面弧度匹配的弧形托板，托板边缘做了翻边处理，既能托住轮胎的下部胎面，也能限制轮胎在车辆行驶时的横向窜动，配合上部的锁止压杆，可以把备胎牢牢固定在支架上，不会因为路面颠簸出现松动、脱落的风险。

　　操作机构的设计完全考虑了户外无电源场景的使用需求，采用带自锁功能的蜗轮蜗杆手摇结构，摇把做了防滑的浸塑处理，操作人员站在车架侧面就可以通过摇把控制悬臂的升降，蜗轮蜗杆的自锁特性可以让悬臂停在任意行程位置，不会因为备胎的重量出现自行滑落的问题，摇把在不使用的时候可以折叠贴靠在支架侧面，不会超出车辆侧方的安全边界，避免行驶过程中刮碰到路边障碍物或者其他车辆。

　　从安装边界来看，这套支架的整体安装高度适配低底半挂车的纵梁离地高度，安装完成后备胎的最低点离地间隙满足车辆通过性要求，不会在过坑洼路面、减速带的时候剐蹭到地面；横向安装尺寸控制在轮胎宽度的合理范围内，不会超出半挂车的侧防护栏边界，符合机动车运行安全技术条件里的外廓尺寸要求。设计过程中重点考虑了载荷分布，整套支架的受力点全部集中在车架纵梁的承载区域，不会把载荷传递到底板或者其他非承载结构上，避免长期使用后出现车架局部变形的问题。

　　在实际使用场景里，低底半挂车通常运输大件设备、工程机械这类重载货物，轮胎的负荷比普通货运挂车更高，爆胎的概率也相对更高，可靠的备胎固定结构能让驾驶员在半路出现轮胎故障的时候，快速取出备胎完成更换，不需要等待救援，减少干线运输的等待时间。同时这套结构的维护成本很低，所有铰接位置都设计了黄油嘴，定期打黄油就能保证转动顺畅，没有复杂的电子或者液压元件，在长途运输的恶劣工况下故障率极低，不会出现因为机构故障导致备胎取不下来的问题。

　　结构的细节处理上，所有的棱角位置都做了圆角打磨，避免操作人员在取装备胎的时候被尖锐棱角划伤；外露的金属部件全部做了喷塑防锈处理，能适应雨雪天气、沿海高盐雾环境下的使用需求，不会因为长期锈蚀导致机构卡滞；轮胎承托的位置还预留了绑带安装孔，在极端颠簸的非铺装路面行驶时，可以额外加绑带固定备胎，进一步提升固定可靠性。
