民用三极带线电源插头结构设计

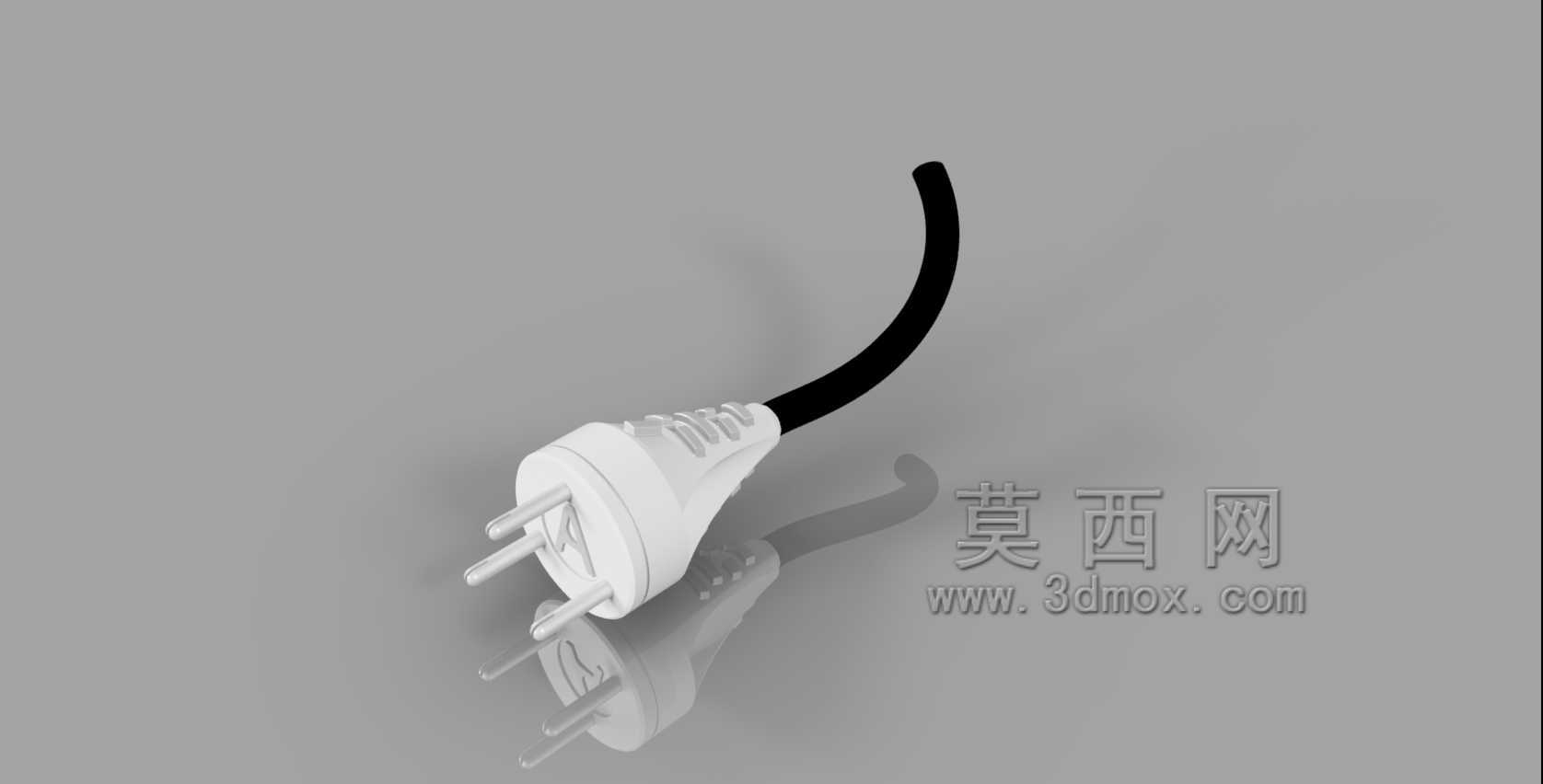

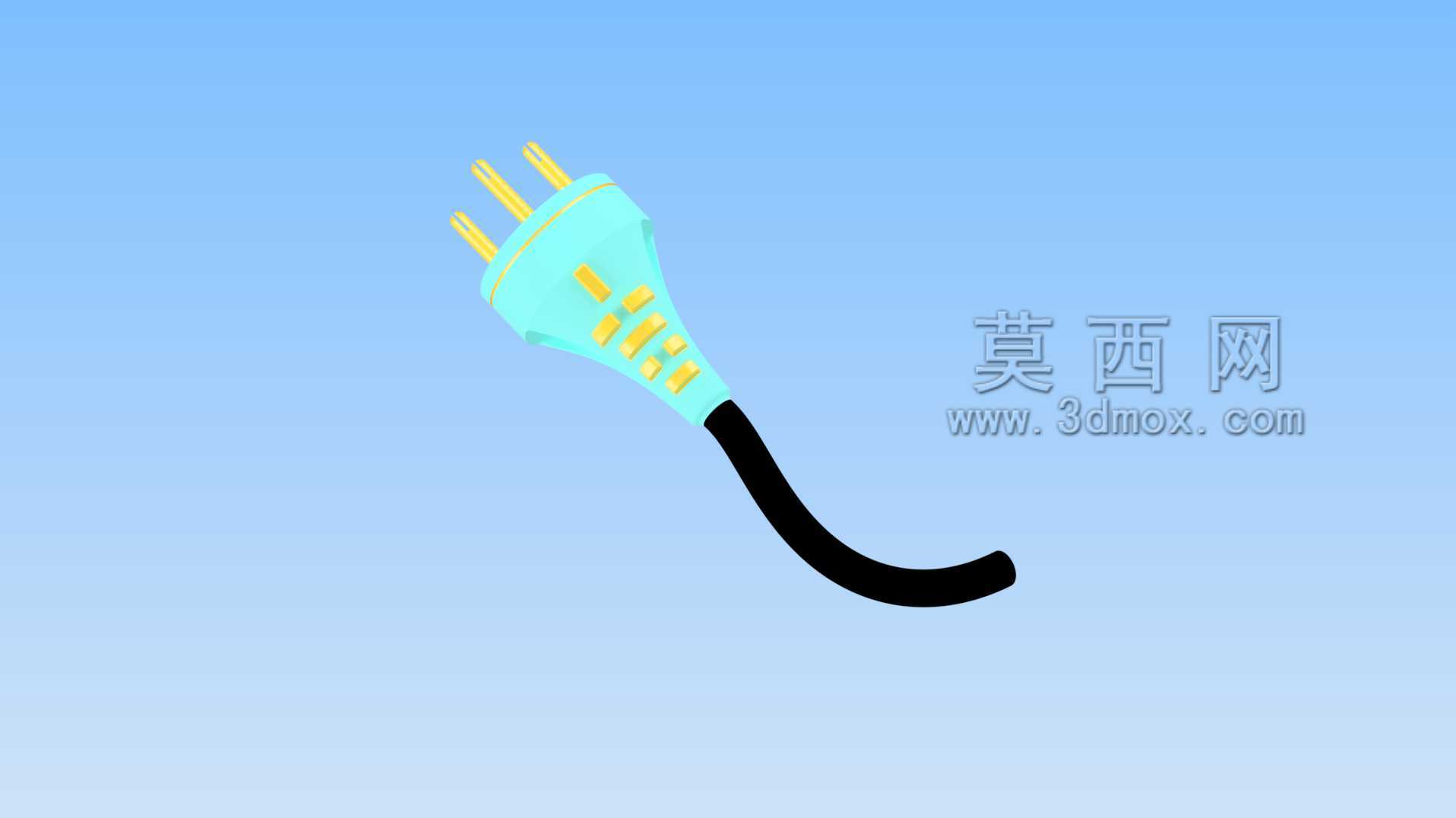

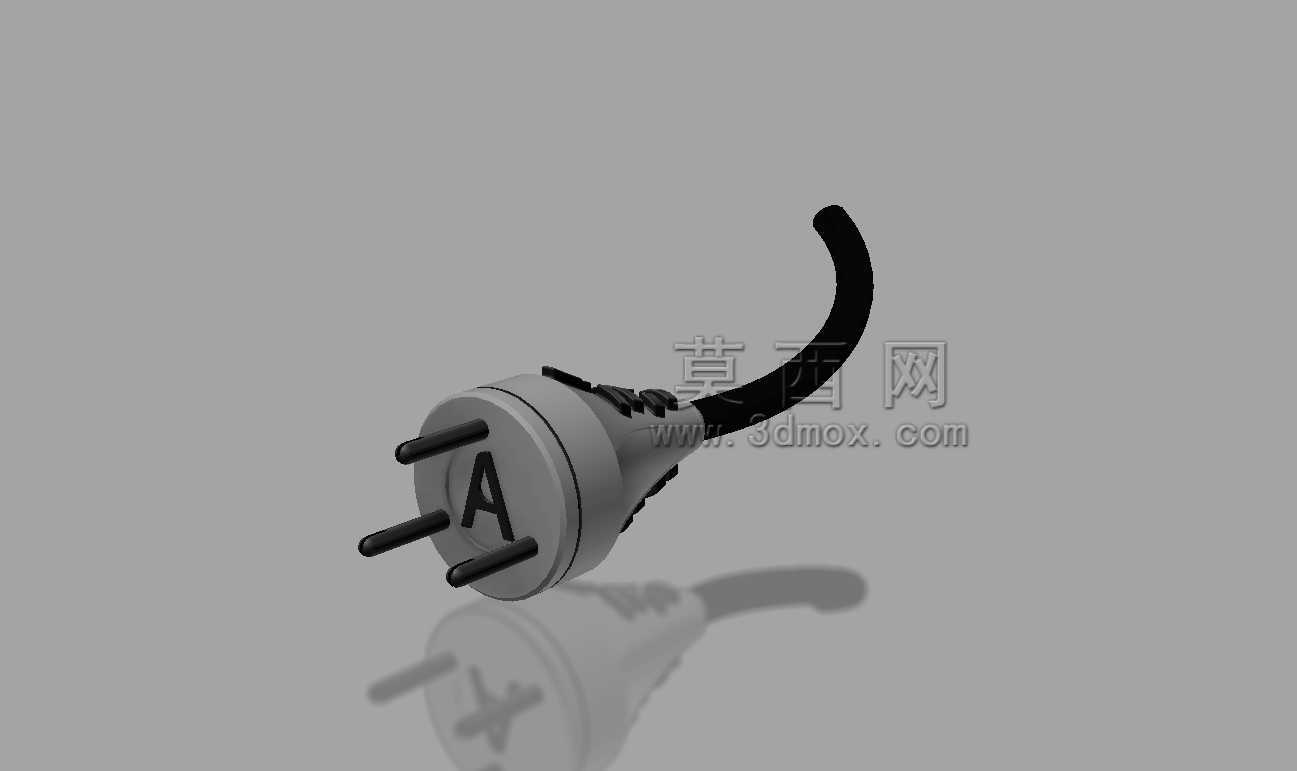

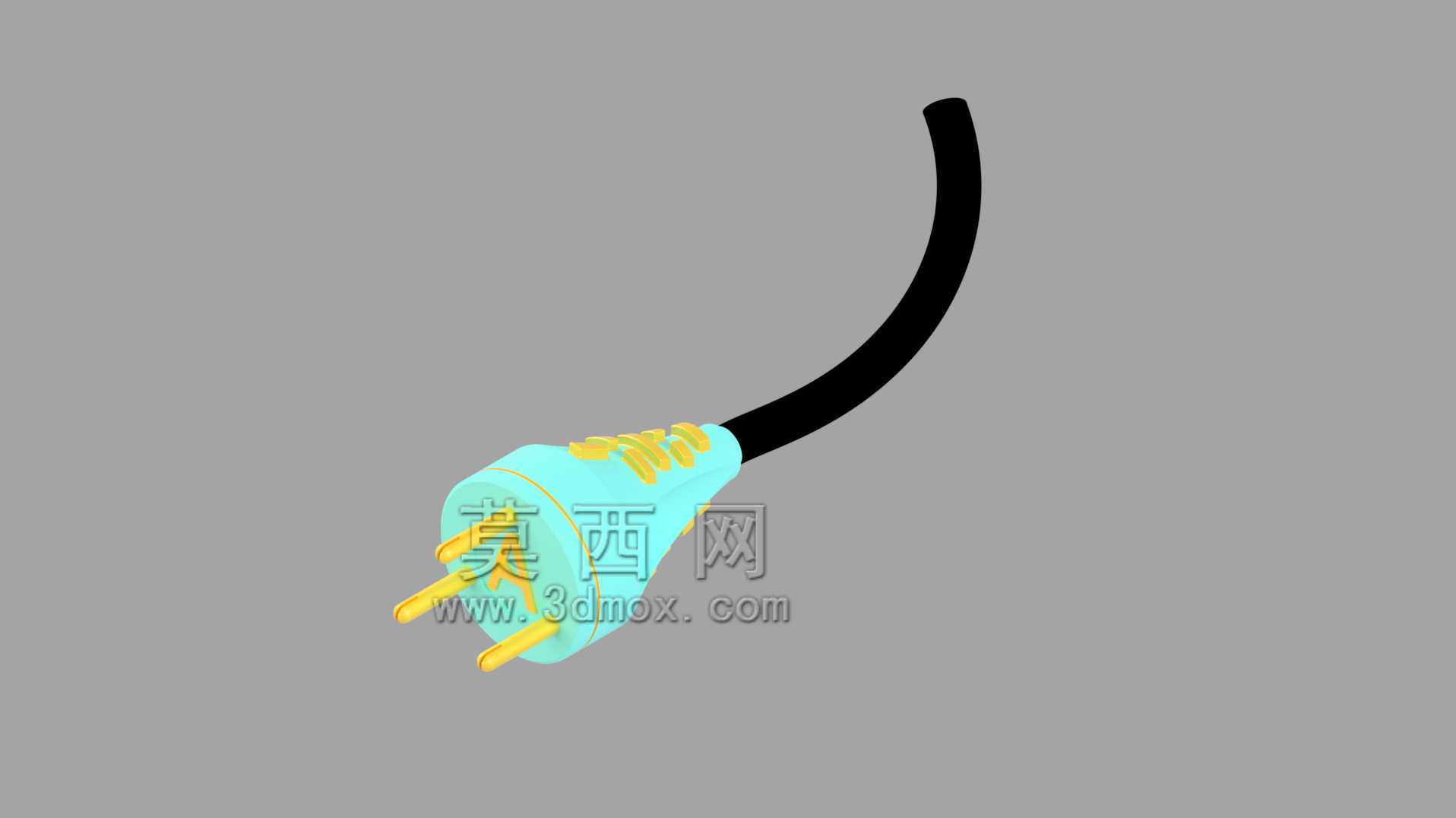

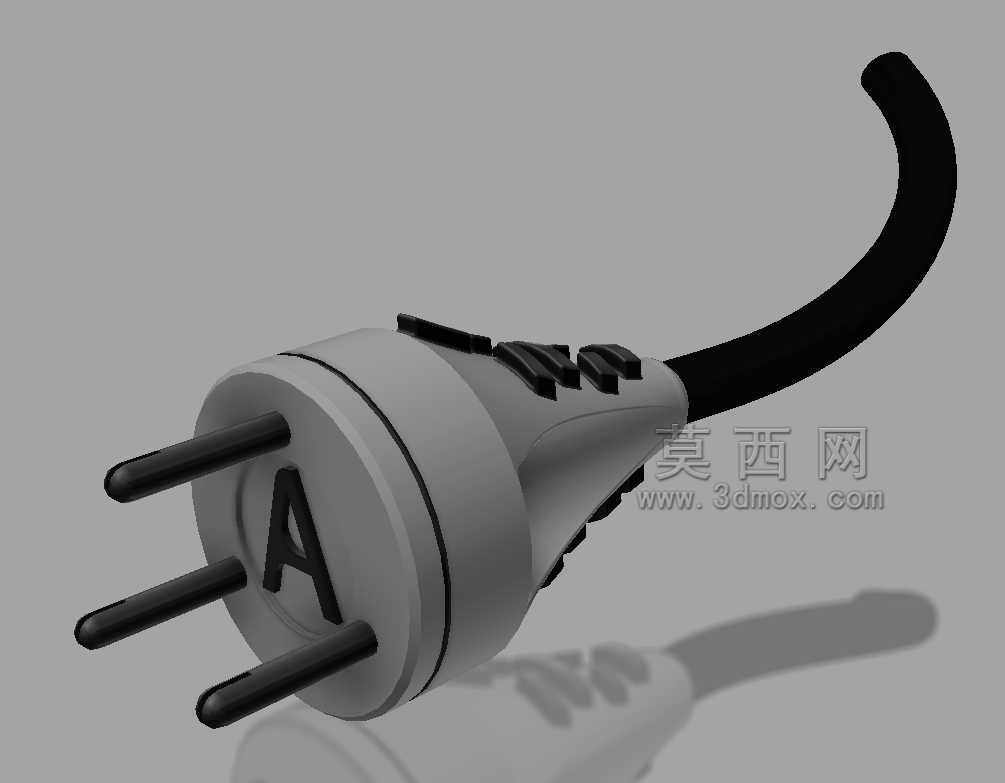

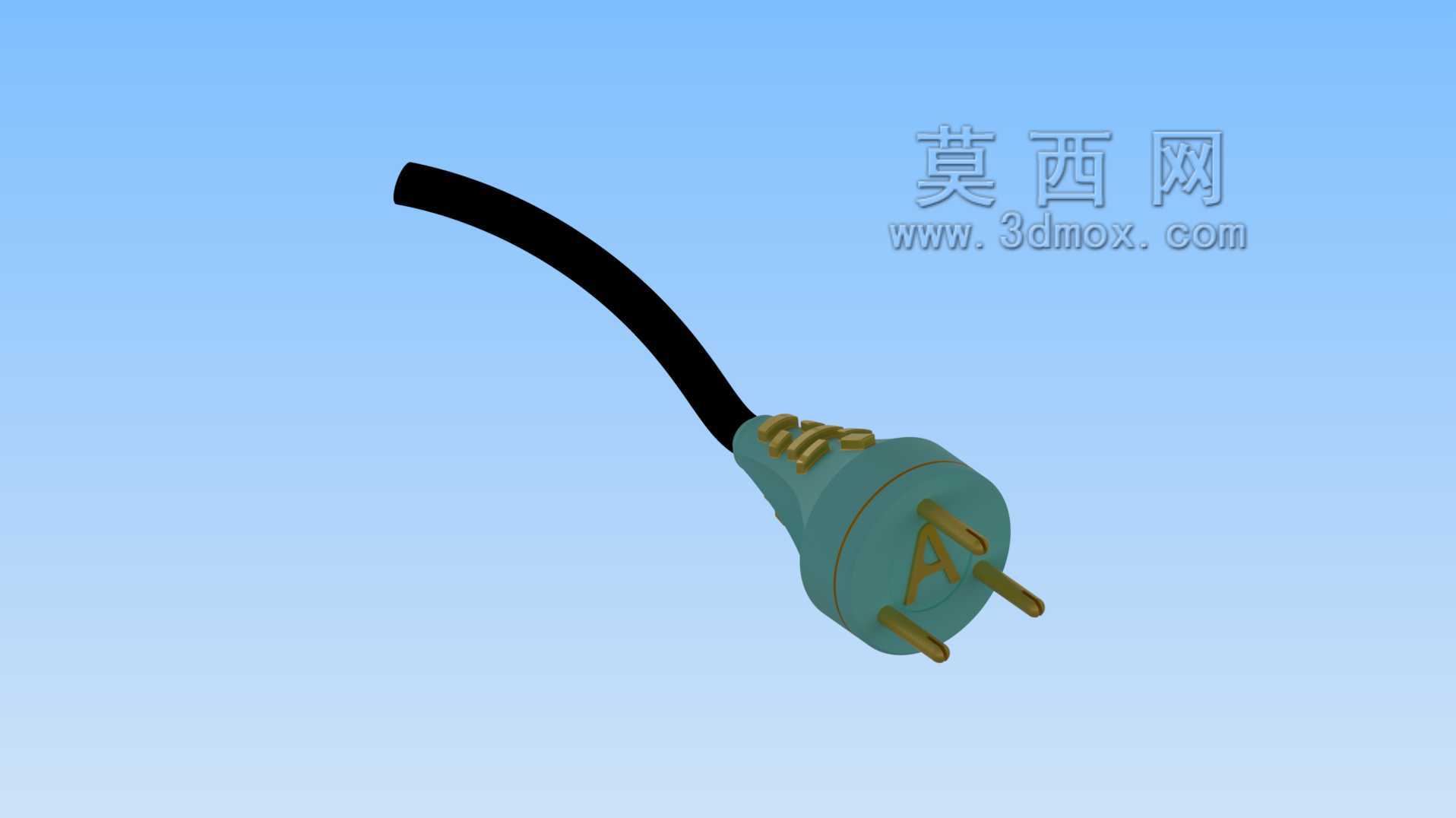

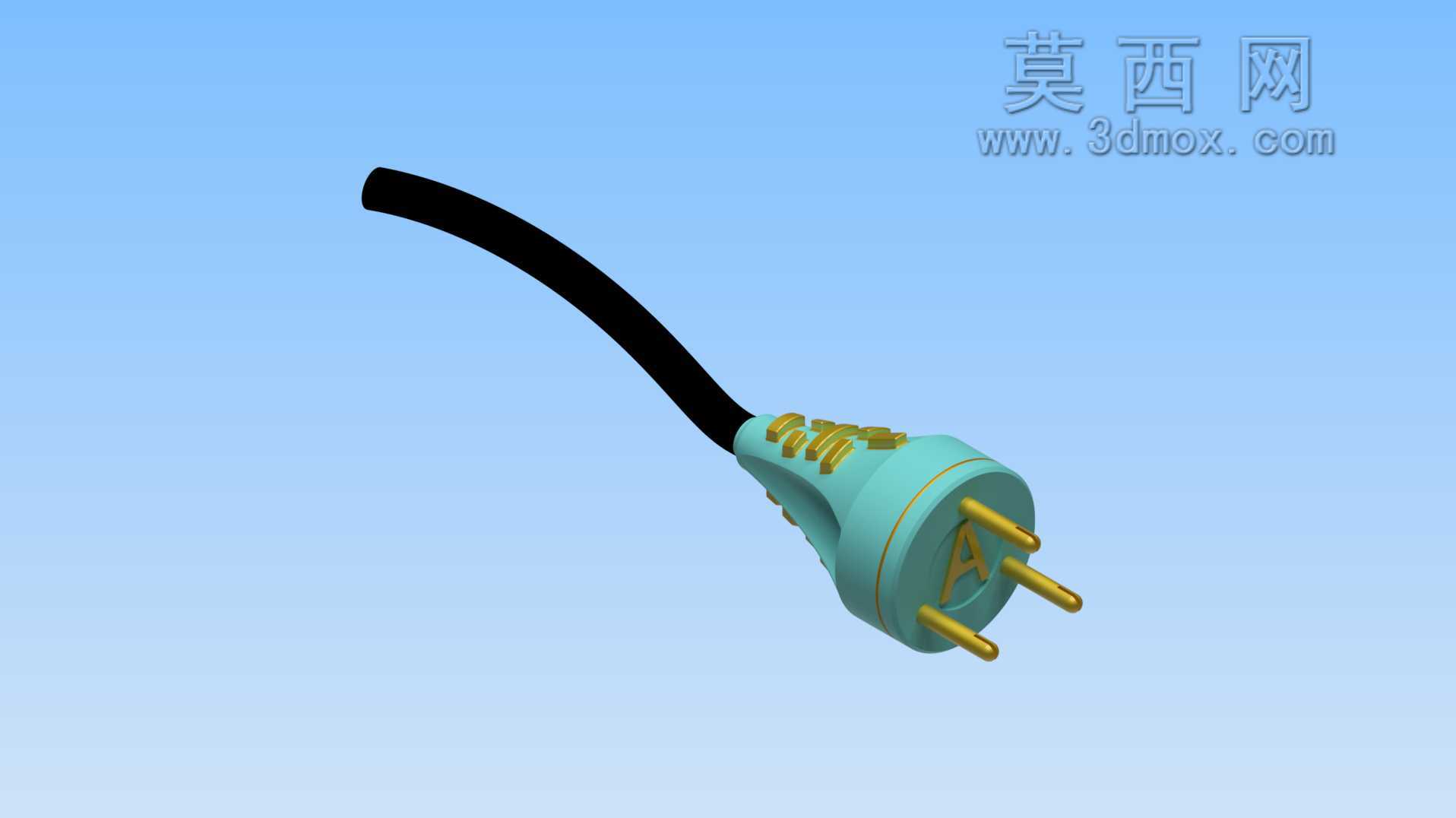

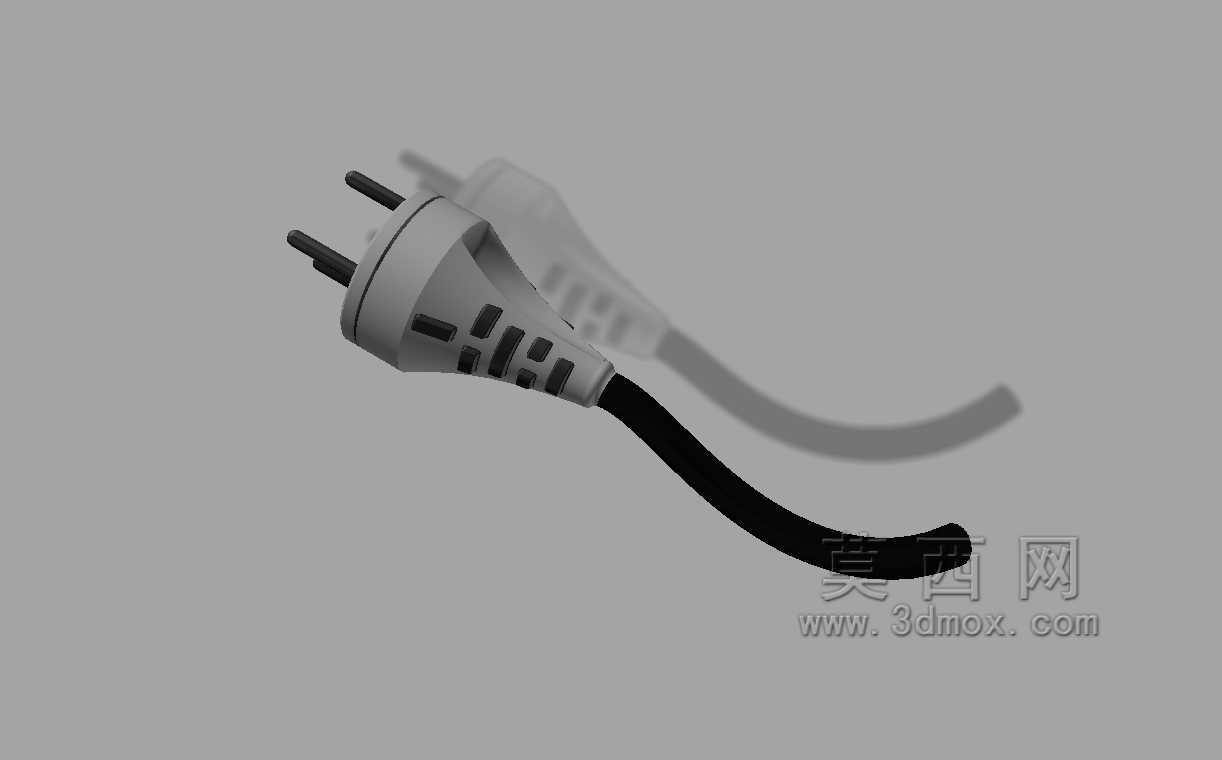

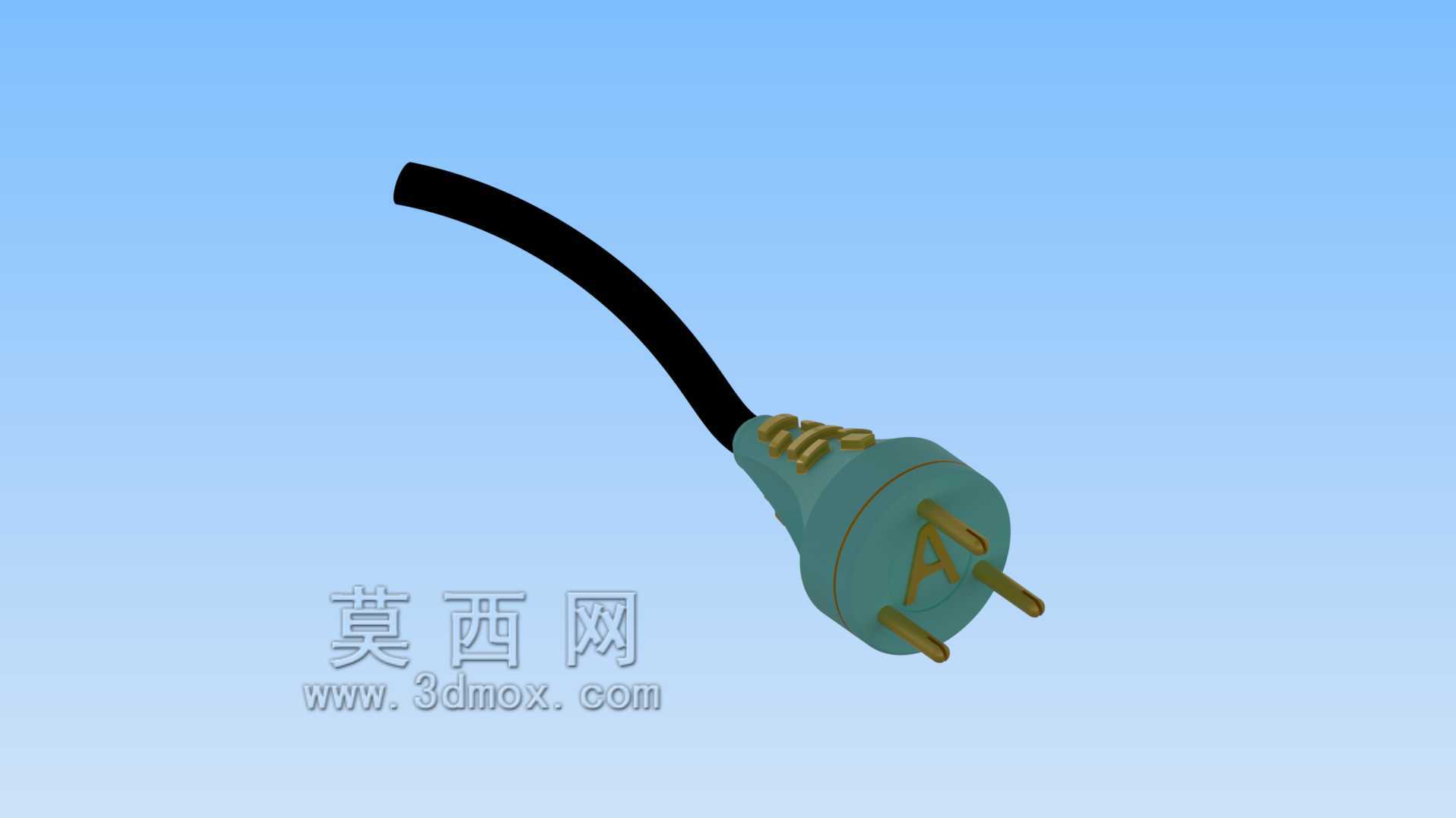

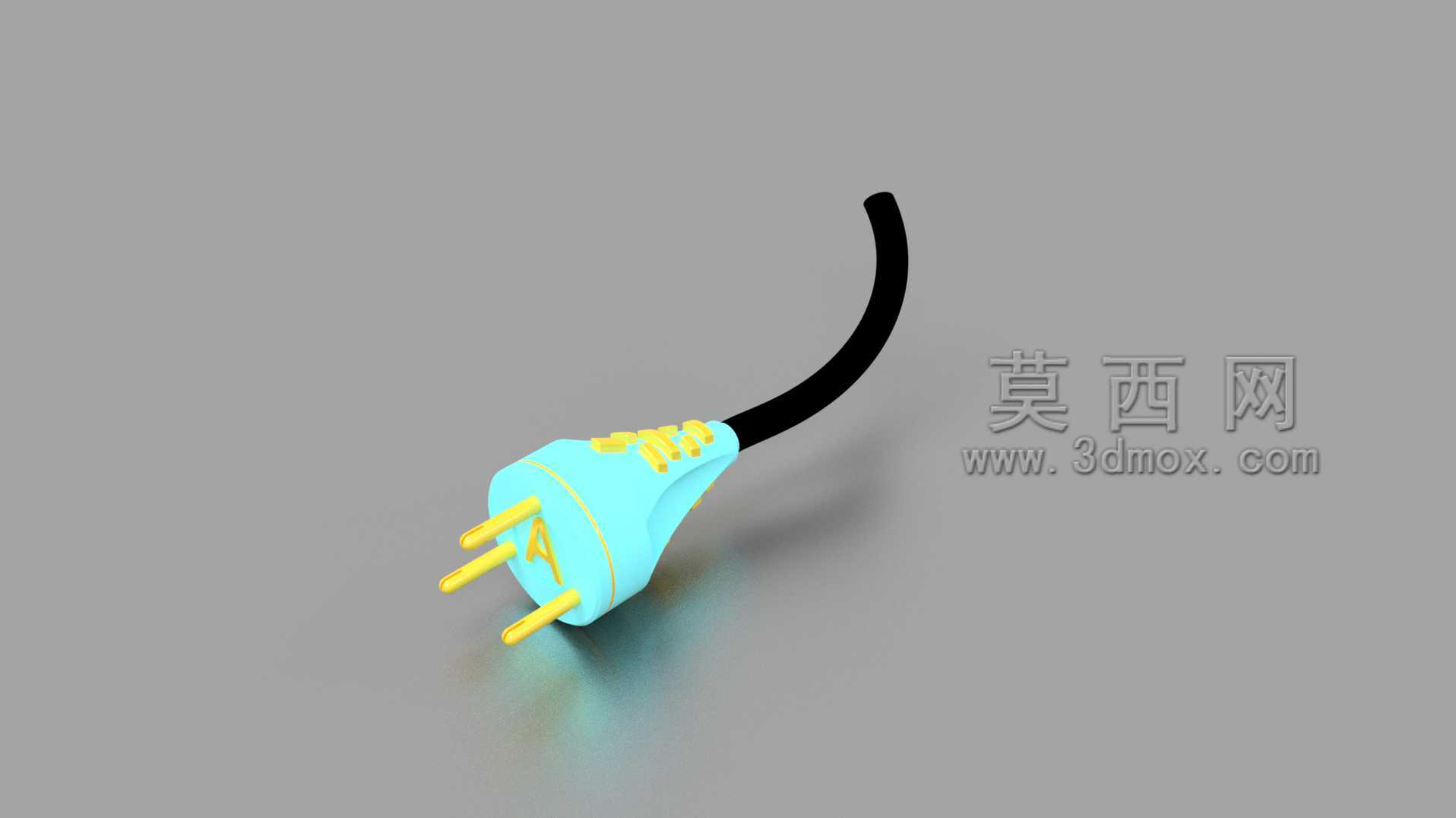

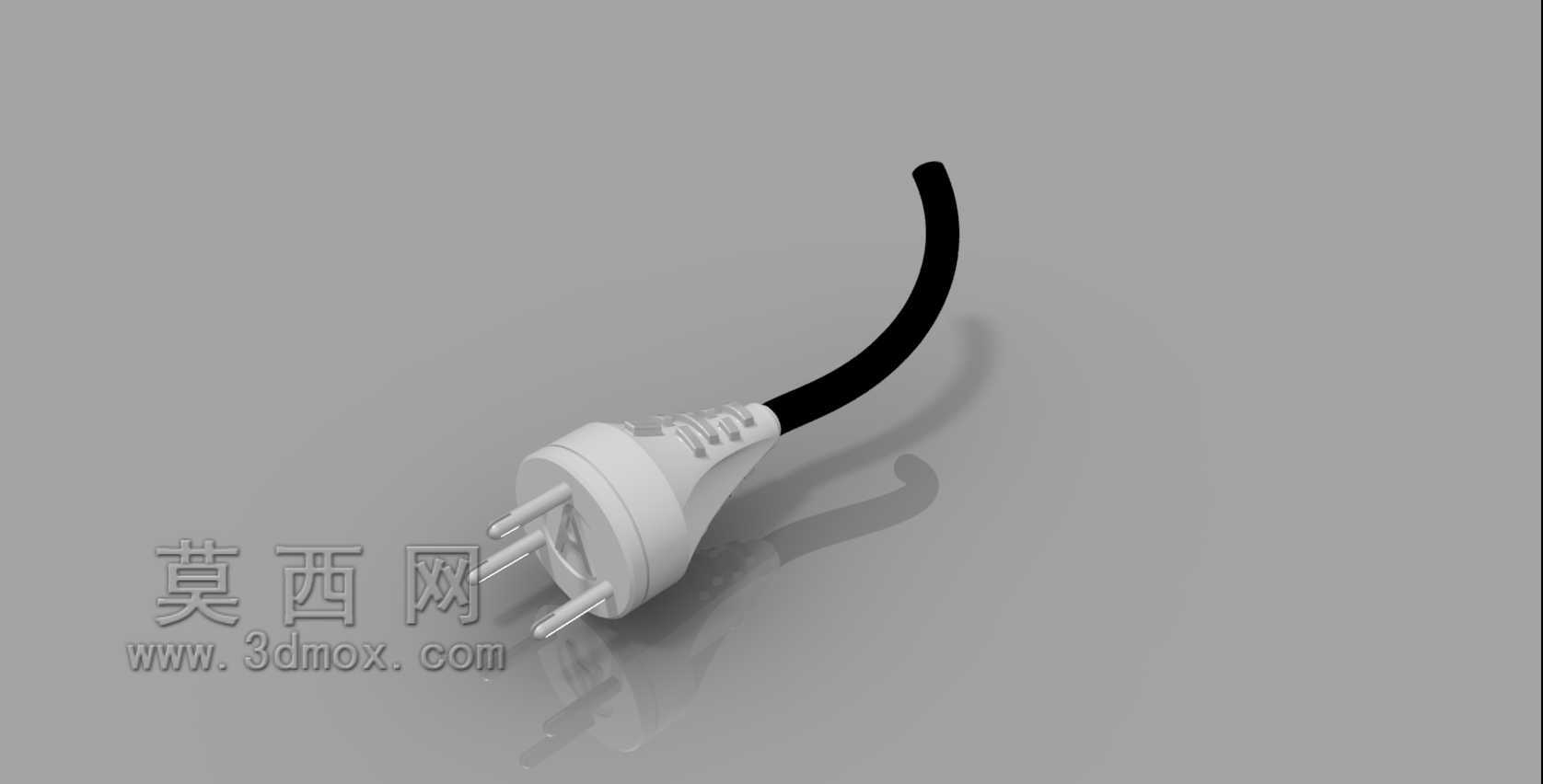

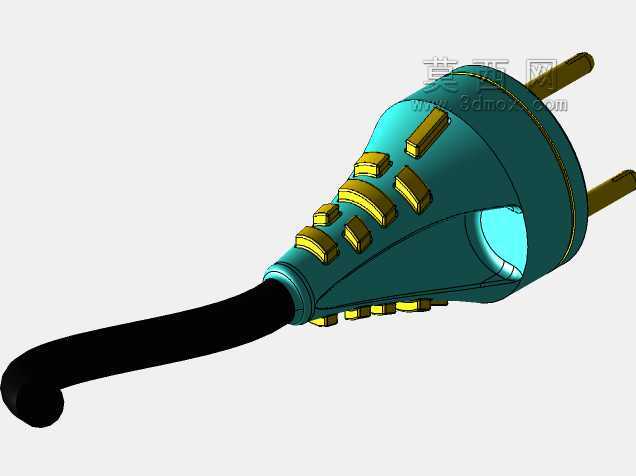

　　这款带线三极电源插头是民用低压供电场景里最常见的终端取电连接件，日常在小家电、台式办公设备、家用电动工具的供电链路里都能见到它的身影，承担着把设备内部供电回路和墙面固定插座可靠连通的作用，设计时首先要考虑的就是插合状态的接触稳定性，不能出现正常拖拽线缆时松脱断电的情况，同时还要兼顾插拔操作的手感，不能出现插入阻力过大导致用户操作费力，或是拔出时夹持力不足导致接触电阻过大发热的问题。从结构设计的逻辑来看，这款插头采用一体注塑成型的绝缘外壳，外壳选用耐插拔、抗老化的绝缘工程塑料，表面做了防滑的纹理处理，方便用户施力插拔；插脚采用黄铜基材表面镀镍的工艺，既保证了导电性能，又能提升插脚的抗磨损、抗氧化能力，

　　三个插脚的排布严格遵循民用单相三孔插座的尺寸规范，接地插脚长度略长于火线、零线插脚，保证插合时接地回路先接通，拔出时接地回路最后断开，从结构上实现用电安全的冗余设计。线缆和插头本体的衔接位置做了加长的应力释放锥台结构，这个位置是日常使用中弯折频次最高的区域，普通直连结构很容易出现线缆外皮破损、内部铜丝折断的问题，锥台状的软胶过渡结构可以把弯折应力分散到更长的线缆段上，避免应力集中在出线口的单点位置，大幅提升线缆的弯折使用寿命。插脚和内部线缆的连接采用压接工艺，压接位置完全包裹在注塑外壳内部，不存在外露的导电部位，避免日常使用中误触带电部件的风险；外壳的合模线做了钝化处理，没有尖锐的飞边毛刺，握持插拔时不会划伤手部。

　　从安装边界的尺寸来看，这款插头的本体直径控制在合理范围内，插合到墙面插座后不会遮挡相邻的插座插孔，插脚的伸出长度、相邻插脚的中心距完全匹配国标插座的尺寸公差要求，插合后插脚和插座内部导电夹片的接触长度满足载流要求，避免接触面积不足导致的温升过高问题。在实际应用场景中，这类插头需要适配不同线径的电源线，根据承载电流的等级匹配对应截面积的铜芯线缆，内部压接位置要做拉脱力测试，保证承受规定的轴向拉力时线缆不会和插脚脱离；外壳材料需要通过耐燃测试，出现异常打火、高温时不会快速引燃扩大风险。设计建模过程中，需要重点把控插脚的同轴度、三个插脚的相对位置公差，要是插脚位置偏移超差，就会出现插不进插座或是插入后单边受力接触不良的问题；

　　出线口的内孔尺寸要和线缆外径做过盈配合，注塑时保证和线缆外皮紧密粘合，避免水汽、灰尘从出线位置进入插头内部。日常使用中这类插头经常会遇到拖拽、磕碰、偶尔的液体泼溅，所以外壳的壁厚设计要兼顾抗冲击性能和材料成本，不能为了省料做的过薄导致摔碰后外壳开裂露出内部带电部件，也没必要做的过厚造成材料浪费和整体重量过大。插脚的根部做了凸台定位结构，注塑时可以精准固定插脚的位置，避免注塑过程中插脚出现偏移倾斜，同时凸台结构可以增大插脚和塑料外壳的结合力，避免长期插拔后插脚出现松动、转动的问题，要是插脚在外壳内发生转动，就会导致内部压接的导线扭结甚至断裂，引发断路或者短路的风险。
